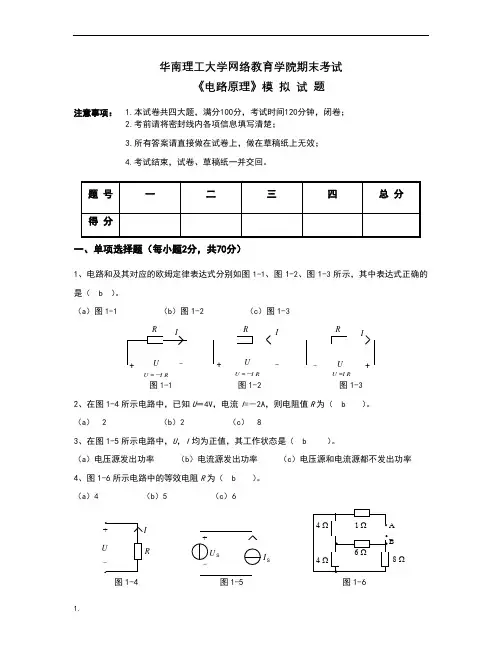

电路原理——模拟试题
一、单项选择题（每题2分，共50分）
1、在进行电路分析时，关于电压和电流的参考方向，以下说法中正确的是（ B ）。
（A）电压和电流的参考方向均必须根据规定进行设定
（B）电压和电流的参考方向均可以任意设定
（C）电压的参考方向可以任意设定，但电流的参考方向必须根据规定进行设定
（D）电流的参考方向可以任意设定，但电压的参考方向必须根据规定进行设定
2、在图1-1所示电感元件中，电压与电流的正确关系式为（ D ）。
（A） （B） （C） （D）
3、对图1-2所示电流源元件，以下描述中正确的是（ A ）
（A）i恒为10mA、u不能确定 （B）i恒为10mA、u为0
（C）i不能确定、u为∞ （D）u、i均不能确定
4、在图1-3所示电路中，已知电流，，则电流I2为（ D ）。
（A）-3A （B）3A （C）-1A （D）1A
图1-1 图1-2 图1-3
5、关于理想变压器的作用，以下说法中正确的是（ D ）。
（A）只能对电压进行变换 （B）只能对电流进行变换
（C）只能对阻抗进行变换 （D）可同时对电压、电流、阻抗进行变换
精选
6、理想运算放大器的输入电阻Ri是（ A ）。
（A）无穷大 （B）零 （C）约几百千欧 （D）约几十千欧
7、在图1-4所示电路中，各电阻值和US值均已知。欲用支路电流法求解流过电阻RG的电流IG，
需列出独立的电流方程数和电压方程数分别为( B )。
（A）4和3 （B）3和3 （C）3和4 （D）4和4
8、在图1-5所示电路中，当LS1单独作用时，电阻RL中的电流IL=1A，那么当LS1和LS2共同作用时，
IL应是（ C ）。
（A）3A （B）2A （C）1.5A （D）1A
图1-4 图1-5
9、图1-6所示电路中，当R1减少时，电压I2将（ C ）。
（A）减少 （B）增加 （C）不变 （D）无法确定
10、图1-7所示电路中，电压UAB=20V，当电流源IS单独作用时，电压UAB将（ C ）。
（A）变大 （B）变小 （C）不变 （D）为零
图1-6 图1-7
11、电路如图1-8所示。在开关S闭合接通后，当电阻取值为、、、时得到
4条曲线如图所示，则电阻所对应的是（ A ）。
（A）曲线1 （B）曲线2 （C）曲线3 （D）曲线4
精选
图1-8
12、图1-9（a）所示电路的等效电压源电路如图1-9（b）所示。则图1-9（b）中和的值分
别为（ B ）。
（A）， （B），
（C）， （D），
（a） （b）
图1-9
13、在图1-10所示电路中，电源电压U=10V，电阻R=30W，则电流I值为（ C ）。
（A）3A （B）2A （C）1A （D）∞
14、在图1-11所示电路中，已知U=4V，电流I=-2A，则电阻值R为（ B ）。
（A） （B） （C） （D）
15、图1-12所示正弦交流电路中，电容元件的伏安关系的相量形式是（ C ）。
（A） （B） （C） （D）
精选
16、在电路模型中，其组成元件是（ B ）。
（A）实际电路元件 （B）理想电路元件
（C）实际元件和理想元件 （D）不能确定
17、在额定功率和额定电压分别为下列规格的电灯泡中，其电阻值最大的是（ C ）。
（A）100W、220V （B）100W、110V （C）60W、220V （D）60W、110V
18、某电阻电路，设具有b条支路和n个结点。若用支路电流法求解电路，则一般需列出独立的
电流方程数和电压方程数分别为（ B ）。
（A）n-1和b-n （B）n-1和b-(n-1)
（C）n和b-n （D）n和b-(n-1)
19、运算放大器的电路模型如图1-13所示，在线性区、理想运放条件下，其虚短路是指（ A ）。
（A）u+=u- （B）i+=i- （C）i+=i-=0 （D）u+=u-=0
20、图1-14所示电路的作用是（ B ）。
（A）使高频信号较易通过而抑制较低频率信号
（B）使低频信号较易通过而抑制较高频率信号
（C）使高频信号和低频信号都较易通过
（D）使低频和高频之间的中频信号较易通过
图1-13 图1-14
精选
21、判断耦合电感同名端的实验电路如图1-15所示。在开关S闭合瞬间，若电流表指针反向偏转，
则（ A ）。
（A）b与c端为同名端 （B）a与c端为同名端
（C）b与d端为同名端 （D）无法判定其同名端
22、在图1-16所示电路中，U、I的关系式正确的是（ C ）。
（A）U=US+R0I （B）U=US－RLI （C）U=US－R0I （D）U=US+RLI
图1-15 图1-16
23、在换路瞬间，关于换路定则，下列式子中正确的是（ B ）。
（A）、
（B）、
（C）、
（D）、
24、电路的频率特性是指（ A ）。
（A）电路响应与频率的关系 （B）输入电压与频率的关系
（C）输入电流与频率的关系 （D）电源功率与频率的关系
25、已知图1-17所示正弦电流电路输入电压。发生谐振时，若电压表V2、V3
的读数均为20V，则电压表V1的读数为（ D ）。
（A）10V （B）20V （C）40V （D）50V
26、图1-18所示电路中，用一个等效电源代替，应该是（ B ）。
（A）大小、方向与图中相同的理想电流源
（B）大小、极性与图中相同的理想电压源
（C）大小、方向与图中相反的理想电流源
精选
（D）大小、极性与图中相反的理想电压源
图1-17 图1-18
27、电路如图1-19所示，已知R、L、C元件的电压有效值分别为UR =8V、UL = 9V、UC = 3V，
则总电压的有效值U为（ C ）。
（A）20V （B）14V （C）10V （D）6V
28、图1-20所示耦合电感元件的等效电感Lab为（ C ）。
（A） 9H （B）13H （C） 7H （D）15H
图1-19 图1-20
29、电路如图1-21所示，负载阻抗ZL可任意调节，当其获得最大功率时，ZL和PLmax分别为
（ B ）。
（A）5Ω、3W （B）5 + j1Ω、5W （C）5 + j1Ω、20W （D）20 – j1Ω、
5W
30、电路如图1-22所示，设V，则电路的平均功率和RL串联支路的功率因
数分别为（ C ）。
（A）不能确定 （B）32W、0.5 （C）32W、0.707 （D）16W、0.707
图1-21 图1-22
精选
二、电路如图2-1所示，试用网孔分析法求电流I1和I2。（共10分）
图2-1
解：（10分）
（8分）
（2分）
精选
三、电路如图3-1所示，已知uc(0－) = 3V，求t≥0的uc(t)。（10分）
图3-1
解：
（4分）
精选
四、电路如图4-1所示，若用节点分析法求电流，试列出有关方程。（10分）
解：（10分）
（2分）
图4-1
精选
五、电路如图5-1所示，已知V、负载电阻RL= 8Ω。求当RL获得最大功率时，理想
变压器的变比n以及负载所获得的最大功率PLmax 。（10分）
解：
（3分）
（3分）
∵ 当时，负载可获得最大功率
∴ ，n-2 （4分）
或 A
