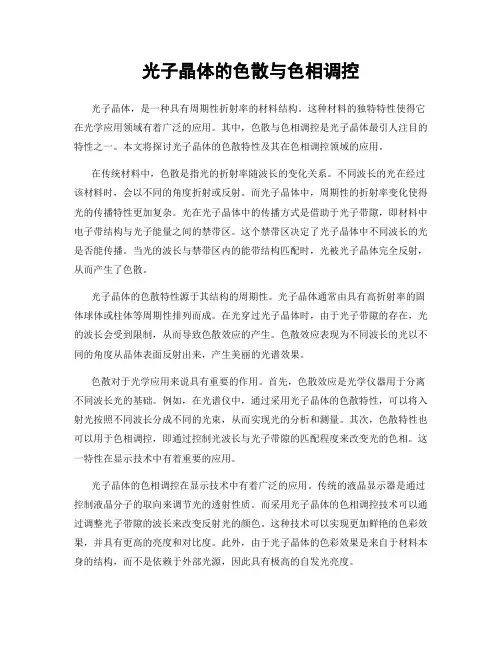

光子晶体的色散与色相调控光子晶体，是一种具有周期性折射率的材料结构。

这种材料的独特特性使得它在光学应用领域有着广泛的应用。

其中，色散与色相调控是光子晶体最引人注目的特性之一。

本文将探讨光子晶体的色散特性及其在色相调控领域的应用。

在传统材料中，色散是指光的折射率随波长的变化关系。

不同波长的光在经过该材料时，会以不同的角度折射或反射。

而光子晶体中，周期性的折射率变化使得光的传播特性更加复杂。

光在光子晶体中的传播方式是借助于光子带隙，即材料中电子带结构与光子能量之间的禁带区。

这个禁带区决定了光子晶体中不同波长的光是否能传播。

当光的波长与禁带区内的能带结构匹配时，光被光子晶体完全反射，从而产生了色散。

光子晶体的色散特性源于其结构的周期性。

光子晶体通常由具有高折射率的固体球体或柱体等周期性排列而成。

在光穿过光子晶体时，由于光子带隙的存在，光的波长会受到限制，从而导致色散效应的产生。

色散效应表现为不同波长的光以不同的角度从晶体表面反射出来，产生美丽的光谱效果。

色散对于光学应用来说具有重要的作用。

首先，色散效应是光学仪器用于分离不同波长光的基础。

例如，在光谱仪中，通过采用光子晶体的色散特性，可以将入射光按照不同波长分成不同的光束，从而实现光的分析和测量。

其次，色散特性也可以用于色相调控，即通过控制光波长与光子带隙的匹配程度来改变光的色相。

这一特性在显示技术中有着重要的应用。

光子晶体的色相调控在显示技术中有着广泛的应用。

传统的液晶显示器是通过控制液晶分子的取向来调节光的透射性质。

而采用光子晶体的色相调控技术可以通过调整光子带隙的波长来改变反射光的颜色。

这种技术可以实现更加鲜艳的色彩效果，并具有更高的亮度和对比度。

此外，由于光子晶体的色彩效果是来自于材料本身的结构，而不是依赖于外部光源，因此具有极高的自发光亮度。

然而，在实际应用中，光子晶体的色相调控还面临一些挑战。

其中一个主要的问题是如何实现动态调控。

目前，大部分光子晶体的色相调控是基于固定结构的设备。

三维磁性光子晶体的研究进展探讨磁性光子晶体指的就是将磁性引入到光子晶体之中。

光子晶体是一种人工的微结构，是由介电材料周期性排列形成的。

在周期性介电结构中，光进行传播的时候和电子在其中传播的时候比较相似。

介电常数增大到与光波长相等的时候，介质的布拉格散射就会出现一些带隙，俗称光子带隙。

光子在这种带隙的区域内的传播是被严格的控制的，在宏观的角度上出现反射率比较大而透射率比较小的情况。

磁性光子晶体就是在晶体的基础上具有磁性，能够衍生出更多的性质，衍生的新性质在多个领域中具有很大的应用价值，比如环形器、光信息存储、隔离器等。

1. 三维磁性光子晶体结构磁性光子晶体根据结构的不同大致可以分为三种，分别为一维磁性光子晶体、二维磁性光子晶体和三维磁性光子晶体。

三维磁性光子晶体的结构更加的复杂，制造工艺和流程的要求比较严格，目前的三维磁性光子晶体结构主要有四种：分别为蛋白石结构、反蛋白石结构、磁性核壳结构、仿生结构等。

1.1蛋白石结构蛋白石结构的组成一般为亚微米或者微米，组成排列的形状是六角最密堆积自组装而成。

微球材质中一般都含有二氧化硅、聚苯乙烯、聚甲基丙烯酸甲酯等物质，其中微球的制备方法因为材质的不同而有所差别，二氧化硅微球的制作方法一般是通过Stber法，聚丙乙烯微球的制作方法一般是无皂乳液聚合法。

微球自组装蛋白石结构的光子晶体方法比较多，目前我们实际中应用比较多的就是提拉法和垂直沉积法。

垂直沉积法是在微球的分散液中插入玻璃基底，溶液都会产生蒸发的作用，在毛细力的作用下，微球会在基底的表面形成六角密堆积排列；提拉法是将基底利用机械臂保持一定速度的上提，从而能够有效地控制基底的生长厚度。

1.2反蛋白石结构反蛋白石结构是在蛋白石结构的基础上进行一系列的加工得到的。

蛋白石结构中微球和微球之间都会产生空隙，反蛋白石结构就是将介电材料添加在这些的孔隙之中，导致原来的微球被剔除，从而产生剩余孔隙填充物的结构。

其中对于填充物的选择种类比较多，可以选择金属氧化物，碳、硅等非金属单质，金属或者有机高分子材料等。

光子晶体和光子晶体结构光子晶体是一种具有周期性层状结构的材料，其特点是能够控制光波的传播和调制。

光子晶体的研究和应用在光学、电子、通信等领域有着广泛的应用前景。

光子晶体结构的形成是通过改变材料中介质折射率的分布而实现的。

光子晶体的基本单元是具有不同折射率的周期性结构，每个单元的尺寸一般在光波的波长范围内。

通过改变周期性结构的尺寸和形状，可以调控光的传播速度、频率和波长选择性。

光子晶体能够形成光子带隙，使光波在特定频率范围内被禁止传播，这种特性使得光子晶体在光学器件设计和光学信号处理中具有重要的作用。

在光子晶体的研究中，最常见的结构包括一维、二维和三维的光子晶体。

一维光子晶体是由多个介质层交替叠加而成，如Fabry-Perot腔、DBR腔等，可用于制备窄带滤波器和调制器。

二维光子晶体是由周期性排列的柱状或球状结构组成，可用于制备光学波导、微透镜和分光器。

三维光子晶体具有更复杂的结构，可以形成全息拓扑结构，制备出具有高度对称性和复杂功能的光学器件。

光子晶体的制备通常采用自组装、光刻、溶胶凝胶法等方法。

其中，自组装是一种常用的方法，通过微流控技术和界面控制来实现光子晶体的组装。

自组装方法可以制备出具有高度有序结构和周期性的光子晶体，并且具有较高的可扩展性和可控性。

光子晶体的应用涵盖了众多领域。

在光学传感方面，光子晶体可以通过改变环境折射率来实现对光波传播的调控，从而实现对环境中物质浓度、温度和压力等参数的检测。

在光学通信中，通过光子晶体的结构设计和调控，可以实现高效率的光信号传输和调制，提高通信系统的性能。

此外，光子晶体还可以应用于光子计算、光子集成电路、太阳能电池和光子器件等领域。

光子晶体的研究还面临着一些挑战。

首先，光子晶体的制备技术需要进一步发展，提高自组装方法的可控性和稳定性。

其次，光子晶体的性能和应用还需要深入研究，特别是在高温、高压和强光照射等复杂环境下的应用。

最后，光子晶体在制备成本和规模化生产方面还存在一定的限制，需要寻找更加经济和可行的制备方法。

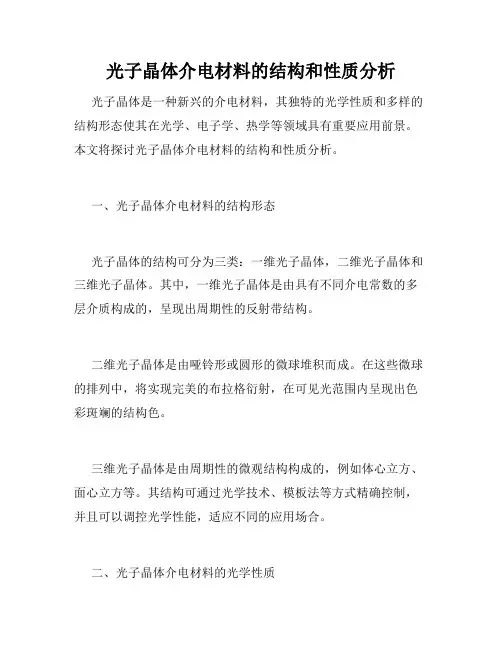

光子晶体介电材料的结构和性质分析光子晶体是一种新兴的介电材料，其独特的光学性质和多样的结构形态使其在光学、电子学、热学等领域具有重要应用前景。

本文将探讨光子晶体介电材料的结构和性质分析。

一、光子晶体介电材料的结构形态光子晶体的结构可分为三类：一维光子晶体，二维光子晶体和三维光子晶体。

其中，一维光子晶体是由具有不同介电常数的多层介质构成的，呈现出周期性的反射带结构。

二维光子晶体是由哑铃形或圆形的微球堆积而成。

在这些微球的排列中，将实现完美的布拉格衍射，在可见光范围内呈现出色彩斑斓的结构色。

三维光子晶体是由周期性的微观结构构成的，例如体心立方、面心立方等。

其结构可通过光学技术、模板法等方式精确控制，并且可以调控光学性能，适应不同的应用场合。

二、光子晶体介电材料的光学性质由于光子晶体的周期性结构，它具有一些特殊的光学效应，如布拉格衍射和光子禁带。

其中，光子禁带是指某一波长范围内电磁波在光子晶体中被完全反射或传播受限，在这一区域内不存在光波传播，使得材料具有低透过率或高反射率。

光子晶体由于包含周期性的介质结构，其光学性质随着横向尺寸和填充物的变化而产生各种差异。

因此，光子晶体在宽带光源、光子传感、高效光电控制等领域具有广泛的应用前景。

三、光子晶体介电材料的电子性质光子晶体的电学性质同样值得注意。

在一些特殊的光子晶体中，存在电学相位调制效应，可由输入电场控制光子晶体的禁带宽度与中心波长，实现信号的调制和开关。

同时，光子晶体也可用于新型的能源转换器件中，如太阳能电池、光催化、热契合器等。

四、光子晶体介电材料的热学性质光子晶体中的光学禁带与热导率密切相关。

一些特定的光子晶体，如掺杂硅和高熵合金等，其热导率呈现负面值，这种负热导现象存在于光子晶体禁带附近。

利用这一现象，可以提高热电转换效率，制备高效的热电器件。

五、总结光子晶体介电材料是具有重要应用前景的新型材料。

对于其结构和性质的深入分析，有助于探索其更广泛的应用。

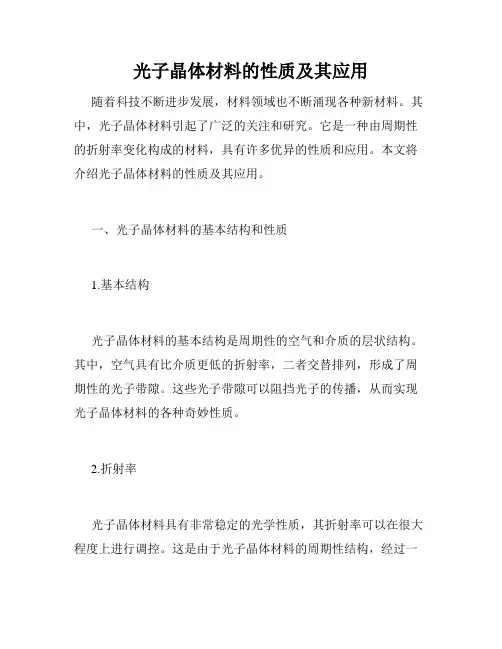

光子晶体材料的性质及其应用随着科技不断进步发展，材料领域也不断涌现各种新材料。

其中，光子晶体材料引起了广泛的关注和研究。

它是一种由周期性的折射率变化构成的材料，具有许多优异的性质和应用。

本文将介绍光子晶体材料的性质及其应用。

一、光子晶体材料的基本结构和性质1.基本结构光子晶体材料的基本结构是周期性的空气和介质的层状结构。

其中，空气具有比介质更低的折射率，二者交替排列，形成了周期性的光子带隙。

这些光子带隙可以阻挡光子的传播，从而实现光子晶体材料的各种奇妙性质。

2.折射率光子晶体材料具有非常稳定的光学性质，其折射率可以在很大程度上进行调控。

这是由于光子晶体材料的周期性结构，经过一定处理后，可以使折射率发生变化，从而实现对光子的控制和调控。

3.光子带隙光子晶体材料的周期性结构可以阻挡特定波长范围光子的传播，这被称为光子带隙。

这些光子带隙的大小和位置可以随着光子晶体材料结构的改变而变化，这使得光子晶体材料在各种领域的应用具有非常广泛的前景。

二、光子晶体材料的应用1.传感器光子晶体材料的周期性结构可以被用作各种各样的传感器。

由于光子晶体材料的折射率可以随着外部环境的改变而发生变化，因此可以对光子晶体材料进行不同的处理和改变结构，使得它对物理、化学和环境参数等的敏感度得到很好的控制。

这为制造高灵敏传感器提供了一个有效的途径。

2.光子晶体激光光子晶体材料由于具有宽禁带隙和高折射率差，因此具有开发新型微型激光器的潜力。

与传统激光器相比，光子晶体激光器具有更小的模式体积和更好的束缚能力。

这些优点使得光子晶体激光器在各个领域都有广泛的应用。

3.光子晶体光学波导光子晶体材料的周期性结构使得它可以被用作光束引导器和光学开关。

在光学通信和数据存储中，光子晶体光学波导被广泛应用。

它具有低损耗、高质量因子和可控制的传送特性等优越性能。

4.光子晶体滤波器光子晶体材料还可以用作高效的光滤波器和光谱分析器。

光子晶体材料的周期性结构使得它能够精细控制光的传播和反射，从而实现了很好的滤波效果。

收稿日期:2006-01-20.动态综述光子晶体的研究新进展及应用邹丽娜1,郑咏梅1,2,施宏艳1,申铉国1(1.吉林大学物理学院,吉林长春130023;2.中国科学院化学研究所,北京100080)摘　要:　光子晶体具有调节光子运动状态的特性,在光通信、医学和国防科技等领域具有非常广阔的应用前景。

简要介绍了光子晶体的主要特征及制备方法,总结了基于光子晶体的光纤,激光器,滤波器和集成光路的工作机理和最新研究成果。

关键词:　光子晶体;光子禁带;周期性结构;介电常数中图分类号:TB383　文献标识码:A 文章编号:1001-5868(2006)03-0231-05R ecent Progress and Application of Photonic CrystalZOU Li 2na 1,ZH EN G Y ong 2mei 1,2,SH I Hong 2yan 1,SH EN Xuan 2guo 1(1.College of Physics ,Jilin U niversity ,Changchun 130022,CHN;2.I nstitute of Chemistry ,Chinese Academy of Sciences ,B eijing 100080,CHN )Abstract :　Photonic crystal has t he extensive applications in optical communication ,medicine ,national defense science and ot her fields because of t heir peculiar properties in cont rolling p hoto nic propagation.The characteristics and fabrication met hods of p hotonic crystals are reviewed.The operation p rinciples and latest develop ment s of t he optical fiber ,laser ,filter and integrated optical circuit based on p hotonic crystal are p roposed.K ey w ords :　p hotonic crystal ;p hotonic bandgap ;periodical st ruct ure ;permittivity constant1　引言当电子和微电子技术走向极限时,科学家提出了以光子代替电子作为信息载体的设想。

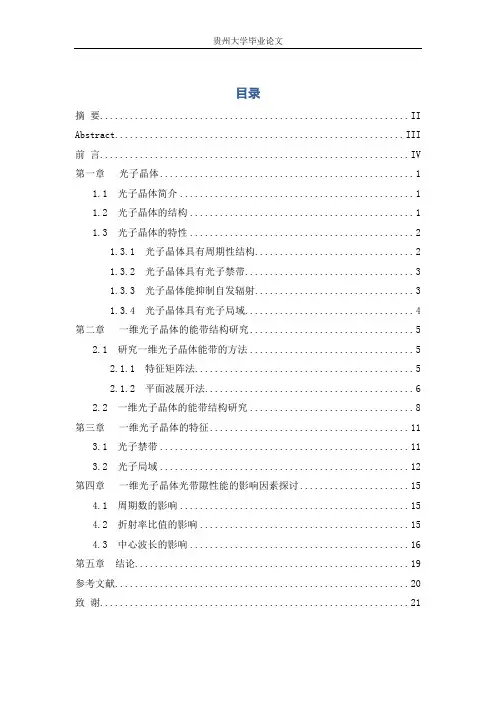

目录摘要.............................................................. I I Abstract.......................................................... I II 前言.............................................................. I V 第一章光子晶体 (1)1.1 光子晶体简介 (1)1.2 光子晶体的结构 (1)1.3 光子晶体的特性 (2)1.3.1 光子晶体具有周期性结构 (2)1.3.2 光子晶体具有光子禁带 (3)1.3.3 光子晶体能抑制自发辐射 (3)1.3.4 光子晶体具有光子局域 (4)第二章一维光子晶体的能带结构研究 (5)2.1 研究一维光子晶体能带的方法 (5)2.1.1 特征矩阵法 (5)2.1.2 平面波展开法 (6)2.2 一维光子晶体的能带结构研究 (8)第三章一维光子晶体的特征 (11)3.1 光子禁带 (11)3.2 光子局域 (12)第四章一维光子晶体光带隙性能的影响因素探讨 (15)4.1 周期数的影响 (15)4.2 折射率比值的影响 (15)4.3 中心波长的影响 (16)第五章结论 (19)参考文献 (20)致谢 (21)一维光子晶体的能带结构研究摘要在当今世界，科学家们在不断研究大规模集成电路时发现由于电子的特性，半导体器件的集成快到了极限，而光子有着电子所没有的优越特性：传输速度快，没有相互作用。

所以科学家们希望能得到新的材料，可以像控制半导体中的电子一样，自由地控制光子，即光子晶体。

随着科学技术的发展特别是制造工艺技术的发展，使得光子晶体的制造不仅变得可能，还得到了长足的进步，在可见光及红外波段可以制成具有所需能带结构的光子晶体，实现对光子的控制。

本论文主要对一维光子晶体的能带、禁带进行深入地研究，这对设计和制备一维光子晶体具有指导意义。

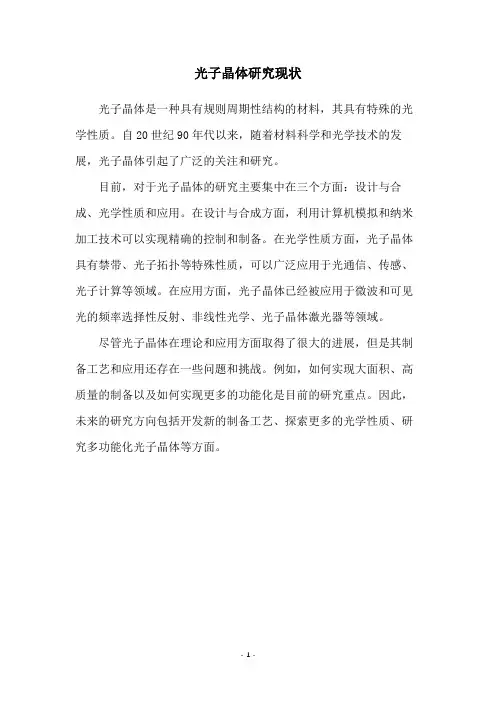

光子晶体研究现状
光子晶体是一种具有规则周期性结构的材料，其具有特殊的光学性质。

自20世纪90年代以来，随着材料科学和光学技术的发展，光子晶体引起了广泛的关注和研究。

目前，对于光子晶体的研究主要集中在三个方面：设计与合成、光学性质和应用。

在设计与合成方面，利用计算机模拟和纳米加工技术可以实现精确的控制和制备。

在光学性质方面，光子晶体具有禁带、光子拓扑等特殊性质，可以广泛应用于光通信、传感、光子计算等领域。

在应用方面，光子晶体已经被应用于微波和可见光的频率选择性反射、非线性光学、光子晶体激光器等领域。

尽管光子晶体在理论和应用方面取得了很大的进展，但是其制备工艺和应用还存在一些问题和挑战。

例如，如何实现大面积、高质量的制备以及如何实现更多的功能化是目前的研究重点。

因此，未来的研究方向包括开发新的制备工艺、探索更多的光学性质、研究多功能化光子晶体等方面。

- 1 -。

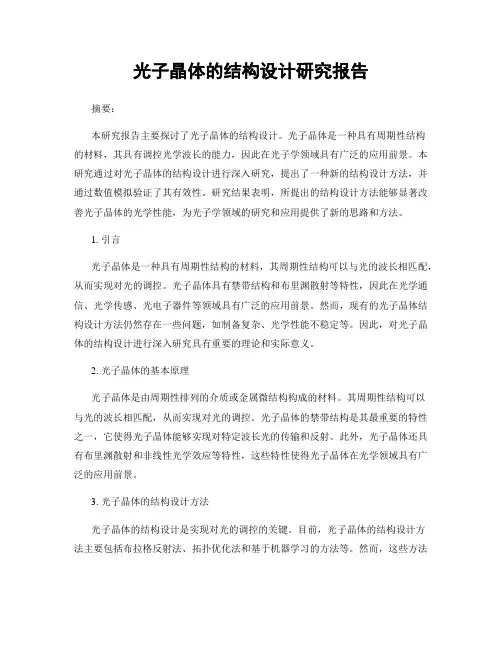

光子晶体的结构设计研究报告摘要：本研究报告主要探讨了光子晶体的结构设计。
