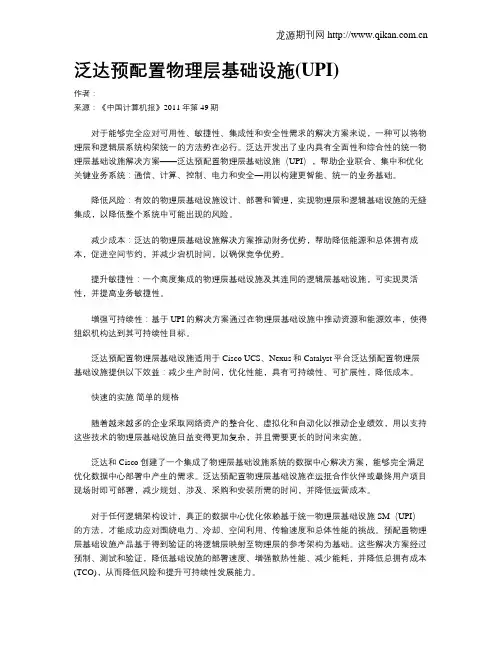

泛达预配置物理层基础设施(UPI)作者：来源：《中国计算机报》2011年第49期对于能够完全应对可用性、敏捷性、集成性和安全性需求的解决方案来说，一种可以将物理层和逻辑层系统构架统一的方法势在必行。

泛达开发出了业内具有全面性和综合性的统一物理层基础设施解决方案——泛达预配置物理层基础设施（UPI），帮助企业联合、集中和优化关键业务系统：通信、计算、控制、电力和安全—用以构建更智能、统一的业务基础。

降低风险：有效的物理层基础设施设计、部署和管理，实现物理层和逻辑基础设施的无缝集成，以降低整个系统中可能出现的风险。

减少成本：泛达的物理层基础设施解决方案推动财务优势，帮助降低能源和总体拥有成本，促进空间节约，并减少宕机时间，以确保竞争优势。

提升敏捷性：一个高度集成的物理层基础设施及其连同的逻辑层基础设施，可实现灵活性，并提高业务敏捷性。

增强可持续性：基于UPI的解决方案通过在物理层基础设施中推动资源和能源效率，使得组织机构达到其可持续性目标。

泛达预配置物理层基础设施适用于Cisco UCS、Nexus和Catalyst平台泛达预配置物理层基础设施提供以下效益：减少生产时间，优化性能，具有可持续性、可扩展性，降低成本。

快速的实施简单的规格随着越来越多的企业采取网络资产的整合化、虚拟化和自动化以推动企业绩效，用以支持这些技术的物理层基础设施日益变得更加复杂，并且需要更长的时间来实施。

泛达和Cisco创建了一个集成了物理层基础设施系统的数据中心解决方案，能够完全满足优化数据中心部署中产生的需求。

泛达预配置物理层基础设施在运抵合作伙伴或最终用户项目现场时即可部署，减少规划、涉及、采购和安装所需的时间，并降低运营成本。

对于任何逻辑架构设计，真正的数据中心优化依赖基于统一物理层基础设施SM（UPI）的方法，才能成功应对围绕电力、冷却、空间利用、传输速度和总体性能的挑战。

预配置物理层基础设施产品基于得到验证的将逻辑层映射至物理层的参考架构为基础。

1 管理中心管理中心服务器台 12 管理中心中心交换机16口台 13 单元竖井工作组交换机8口台 14 单元竖井单模光纤收发器台155 单元竖井电源箱HT68-PY11 台 26 单元竖井数字联网器HT68-SLW11 台157 小区门口机HT68-DM12 台 2 3、系统设计介绍本系统是一种总线制全数字双向对讲报警系统。

其采用数字编码技术和双向通讯传输技术，整个系统内置解码方式、能双向通讯，即室内分机能向管理中心报警，并与管理中心、门口机实现双向呼叫。

其系统网络为室内分机至门口机是5芯线+视频电缆连接；数字联网器至接线交换机是网络线连接；接线交换机至中心交换机是光纤连接，每路接一台光纤收发器。

根据小区特点在小区物业管理中心设置一台管理中心服务器；每个单元入口设置一台可视门口主机、数字联网器、层间平台、每户室内设置一台可视室内机。

4、系统设备功能技术说明4.1 编码式黑白单元门口机：HT68-DD12功能特点：※纯铝压铸一体成型工艺，具有独特整体美观，外观豪华大方。

※LED数码管显示。

※编码式操作，具备中英文房号转换功能。

※最低照度：0.2Lux※视频输出：1Vp_p 75Ω※频率响应：300~3400Hz±3dB※静态工作电流：≤45mA；110 mA（含门禁）※动态工作电流：≤290mA（含摄像头）※工作温度：－20℃～45℃※工作湿度：+45%～85%※埋墙尺寸：(W)130mm*(H)363mm*(D)48mm4.2免提式黑白可视室内机：HT685-A20J/4"功能特点：※外观新颖大方，具备可视对讲、开锁、监视、信息查阅、来访图像查询、呼叫管理中心、安防报警等基本功能。

※可视分机具有分机故障户户隔离的功能，只有在呼叫此室内机时，室内机内的音、视频通道才与系统接通，因此，室内机出现短路故障不会影响系统正常工作。

※门口机呼叫室内机时，室内机显示来访者图像，并有优雅的和弦音乐振铃声（室内若无人接听，则约45秒后门口机自动挂机）。

弱电工程配线架及网络模块端接方法综合布线系统中施工有两部分内容，一部分为穿线工作，比如光缆与网线的敷设。

另一部分为设备安装，比如模块、配线架的安装等。

今天就专门给大家讲解一下配线架及网络模块的安装方法。

正文：一、模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）分别从左右两侧线环穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

二、信息插座端接（1）安装要求：信息插座应牢靠地安装在平坦的地方，外面有盖板。

安装在活动地板或地面上地信息插座，应固定在接线盒内。

插座面板有直立和水平等形式；接线盒有开启口，应可防尘。

安装在墙体上的插座，应高出地面30cm，若地面采用活动地板时，应加上活动地板内净高尺寸。

固定螺钉需拧紧，不应有松动现象。

信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。

（2）信息模块端接信息插座分为单孔和双孔，每孔都有一个8位/8路插针。

这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了灵活性。
