混凝土绝热温升

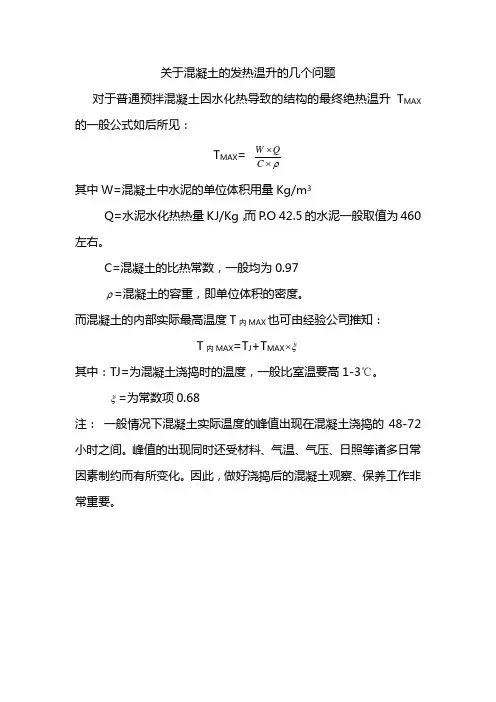

关于混凝土的发热温升的几个问题
对于普通预拌混凝土因水化热导致的结构的最终绝热温升T MAX 的一般公式如后所见：
T MAX =ρ
⨯⨯C Q W 其中W=混凝土中水泥的单位体积用量Kg/m 3
Q=水泥水化热热量KJ/Kg ，而P.O 42.5的水泥一般取值为460左右。

C=混凝土的比热常数，一般均为0.97
ρ=混凝土的容重，即单位体积的密度。

而混凝土的内部实际最高温度T 内MAX 也可由经验公司推知：
T 内MAX =T J +T MAX ξ⨯
其中：TJ=为混凝土浇捣时的温度，一般比室温要高1-3℃。

ξ=为常数项0.68
注： 一般情况下混凝土实际温度的峰值出现在混凝土浇捣的48-72小时之间。

峰值的出现同时还受材料、气温、气压、日照等诸多日常因素制约而有所变化。

因此，做好浇捣后的混凝土观察、保养工作非常重要。

4.混凝土的温控计算及温控措施4.1 C30大体积混凝土配合比设计及试配。

为降低C30大体积混凝土的最高温度，最主要的措施是降低混凝土的水化热。

因此，必须做好混凝土配合比设计及试配工作。

4.1.1原材料选用水泥：C30大体积混凝土应选用水化热较低的水泥，并尽可能减少水泥用量。

本工程选用了普通硅酸盐水泥，即PO42.5海螺牌水泥。

细骨料：根据试验采用Ⅱ区中砂。

粗骨料：在可泵送情况下，选用粒径5-32.5连续级配石子，以减少水泥用量和混凝土收缩变形。

含泥量：在大体积混凝土中，粗细骨料的含泥量是要害问题，若骨料中含泥量偏多，不仅增加了混凝土的收缩变形，又严重降低了混凝土的抗拉强度，对抗裂的危害性很大。

因此骨料必须现场取样实测，石子的含泥量控制在1％以内，砂的含泥量控制在2％以内。

掺合料：采用添加粉煤灰技术。

项目部根据试验选定才用二级粉煤灰，在混凝土中掺用的粉煤灰不仅能够节约水泥，降低水化热，增加混凝土和易性，而且能够大幅度提高混凝土后期强度，大大降低了混凝土前3天的水化热。

外加剂：采用外加膨胀剂（AEA）技术。

在混凝土中添加占胶凝材料8％的AEA。

试验表明，在混凝土添加了AEA之后，混凝土内部产生的膨胀应力可以抵消一部分混凝土的收缩应力，从而提高了提高混凝土抗裂强度和抗渗性能。

4.1.2试配及施工配合比确定根据试验室配合比设计试配，确定每立方米混凝土配合比为PO42.5级水泥305kg，砂（中砂）752kg、连续级配碎石(粒径5—31.5mm)1063kg，掺合料65kg，外加剂25kg，水190kg，坍落度120士20mm。

4.2混凝土温度验算假若承台周边没有任何散热和热损失条件（现场为砖地模且在砼施工时周边分层回填夯实），水化热全部转化成温升后的温度值，在混凝土表面覆盖一层麻袋作为保温层，则混凝土水化热绝热温升值为（混凝土在3-3.5d的水化热为峰值，则取3d砼温度）：计算参数：混凝土为C30 P8、普硅水泥为P.O42.5mc=305 kg /m3（按每立方砼水泥305 kg考虑）、Q=461KJ/kg、c=0.91 KJ/kg.K、β=2400 kg/m3、混凝土浇筑温度按27℃考虑。

大体积混凝土温控计算在建筑工程中，大体积混凝土的应用越来越广泛，如大型基础、大坝、桥墩等。

然而，由于大体积混凝土结构的体积较大，水泥水化热释放集中，内部温升迅速，如果不采取有效的温控措施，很容易产生温度裂缝，从而影响结构的安全性和耐久性。

因此，进行大体积混凝土的温控计算是非常必要的。

大体积混凝土温度裂缝产生的原因主要有两个方面。

一是混凝土内部的水化热积聚，导致内部温度升高，而表面散热较快，形成内外温差。

当温差超过一定限度时，混凝土内部产生的拉应力超过其抗拉强度，就会产生裂缝。

二是混凝土在降温阶段，由于收缩受到约束，也会产生拉应力，从而导致裂缝的产生。

为了有效地控制大体积混凝土的温度裂缝，需要进行温控计算。

温控计算的主要内容包括混凝土的绝热温升计算、混凝土内部实际温升计算、混凝土表面温度计算以及混凝土内外温差计算等。

混凝土的绝热温升计算是温控计算的基础。

绝热温升是指在绝热条件下，混凝土由于水泥水化热而升高的温度。

其计算公式为：＼T_{绝热} ＝＼frac{WQ}｛C\rho} （1 e^｛mt}）＼其中，＼（W\）为每立方米混凝土中水泥的用量（kg/m³），＼（Q\）为每千克水泥的水化热（kJ/kg），＼（C\）为混凝土的比热容（kJ/kg·℃），＼（＼rho\）为混凝土的密度（kg/m³），＼（m\）为与水泥品种、浇筑温度等有关的系数，＼（t\）为混凝土的龄期（d）。

混凝土内部实际温升计算则需要考虑混凝土的散热条件。

一般采用经验公式或有限元分析方法进行计算。

经验公式通常考虑了混凝土的浇筑厚度、表面保温条件等因素。

混凝土表面温度计算主要考虑表面的保温措施和外界气温的影响。

其计算公式为：＼T_{表面} ＝ T_{环境} ＋＼frac{4h' （H h'）＼Delta T}｛H^2}＼其中，＼（T_{环境}＼）为外界气温（℃），＼（h'＼）为混凝土的虚厚度（m），＼（H\）为混凝土的计算厚度（m），＼（＼DeltaT\）为混凝土中心温度与表面温度之差（℃）。

混凝土温升试验标准方法一、前言混凝土作为建筑结构中最重要的材料之一，其性能的稳定性和可靠性对于建筑物的安全性至关重要。

在建筑物使用过程中，混凝土受到的温度变化很大，因此混凝土的温升试验非常重要。

本文将详细介绍混凝土温升试验的标准方法。

二、试验目的混凝土温升试验的主要目的是确定混凝土在受火后的温度升高情况，以评估混凝土的防火性能。

三、试验原理混凝土受到火灾等高温环境的影响，会发生化学反应和物理变化，导致混凝土的性能发生变化，甚至出现破坏。

混凝土温升试验就是在模拟混凝土在受火后的温度升高情况下，对混凝土的性能进行评估和测试。

四、试验设备1. 试验炉：能够在规定的时间内将试件加热到规定的温度。

2. 试验模具：用于制备混凝土试件。

3. 试验机：用于测量混凝土试件的强度和变形等性能指标。

4. 温度计：用于测量试件表面和内部的温度。

5. 计时器：用于计算试件在试验炉中加热的时间。

五、试验样品1. 试验样品的制备混凝土试件的制备应按照混凝土试件标准规范进行，试件尺寸为100mm×100mm×100mm或150mm×150mm×150mm等。

试件应制备充实、密实，并严格控制试件的含水率。

2. 试验样品的数量试验样品的数量应根据试验要求和试验目的进行确定，通常建议每组试验样品的数量不少于3个。

六、试验流程1. 将试件放置在试验炉中，并控制加热速率和加热时间，使试件温度达到规定的温度。

2. 测量试件表面和内部的温度，记录温度变化曲线。

3. 在试件达到规定温度后，将试件取出，并进行强度和变形等性能指标的测量。

4. 分析试件的性能指标和温度变化曲线，评估混凝土的防火性能。

七、试验结果处理根据试验结果，进行数据分析和处理，计算试件在受火后的温度升高情况，并评估混凝土的防火性能。

八、试验注意事项1. 混凝土试件的制备应按照标准规范进行，试件尺寸要准确，试件质量要稳定。

2. 试验炉的加热速率和加热时间要根据试验要求进行控制，避免试件过度热化或过度冷却。
