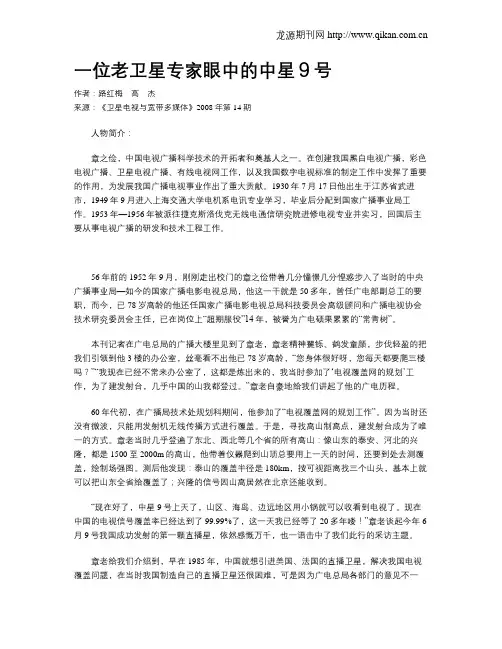

一位老卫星专家眼中的中星９号

作者：路红梅 高 杰

来源：《卫星电视与宽带多媒体》2008年第14期

人物简介：

章之俭，中国电视广播科学技术的开拓者和奠基人之一。在创建我国黑白电视广播，彩色电视广播、卫星电视广播、有线电视网工作，以及我国数字电视标准的制定工作中发挥了重要的作用，为发展我国广播电视事业作出了重大贡献。1930年7月17日他出生于江苏省武进市，1949年9月进入上海交通大学电机系电讯专业学习，毕业后分配到国家广播事业局工作。1953年—1956年被派往捷克斯洛伐克无线电通信研究院进修电视专业并实习，回国后主要从事电视广播的研发和技术工程工作。

56年前的1952年9月，刚刚走出校门的章之俭带着几分憧憬几分惶惑步入了当时的中央广播事业局—如今的国家广播电影电视总局，他这一干就是50多年，曾任广电部副总工的要职，而今，已78岁高龄的他还任国家广播电影电视总局科技委员会高级顾问和广播电视协会技术研究委员会主任，已在岗位上“超期服役”14年，被誉为广电硕果累累的“常青树”。

本刊记者在广电总局的广播大楼里见到了章老，章老精神矍铄、鹤发童颜，步伐轻盈的把我们引领到他3楼的办公室，丝毫看不出他已78岁高龄，“您身体很好呀，您每天都要爬三楼吗？”“我现在已经不常来办公室了，这都是炼出来的，我当时参加了‘电视覆盖网的规划’工作，为了建发射台，几乎中国的山我都登过。”章老自豪地给我们讲起了他的广电历程。

60年代初，在广播局技术处规划科期间，他参加了“电视覆盖网的规划工作”。因为当时还没有微波，只能用发射机无线传播方式进行覆盖。于是，寻找高山制高点，建发射台成为了唯一的方式。章老当时几乎登遍了东北、西北等几个省的所有高山：像山东的泰安、河北的兴隆，都是1500至2000m的高山，他带着仪器爬到山顶总要用上一天的时间，还要到处去测覆盖，绘制场强图。测后他发现：泰山的覆盖半径是180km，按可视距离找三个山头，基本上就可以把山东全省给覆盖了；兴隆的信号因山高居然在北京还能收到。

龙源期刊网

同洲Ｎ６１８８中星９号“村村通”系统接收套站使用记

作者：沈永明

来源：《卫星电视与宽带多媒体》2009年第01期

笔者在半个月前，经烧友SATzxq兄联系，得到了深圳同洲公司免费赠送的一套N6188中星9号“村村通”系统接收套站（题头图）。该套站包括一面0.45m小型偏馈天线、一个CL11RA型10.75GHz圆极化高频头和一台N6188型中星9号直播卫星专用机（图1、图2），现撰文谈谈使用的感受。

小型偏馈天线

直播卫星“村村通”系统的接收天线应符合《GB/T 16954-1997 Ku频段卫星电视地球接收站通用规范》中有关天线部分的规定，在全国的大部分范围内使用0.45m的小型偏馈天线均可正常接收。图3为同洲针对直播卫星“村村通”系统开发的0.45m卫星接收天线CAK45-PW，我们是临时固定在一块长方形木板上，支架、L型馈源支撑杆和木板的长边平行（图4），这样移动木板就可以调整天线的方位角。 龙源期刊网

安装天线时，应该注意承座和接头这两个连接片的上下位置，如图5所示。以使得仰角调节时，能够观察到接头片上面的刻度标记。请注意安装时，天线的底座要呈水平状态，这样接头片上标注的“0”刻度和旋转轴螺丝的连线才垂直于水平面，天线仰角的刻度以承座片的下缺口为参考点，上下旋转天线，缺口所指示的数值再加上天线一个偏焦角（经实际测试，该天线的偏焦角为22°），例如南京郊区接收中星9号的仰角为42.95°，则调整天线使得缺口对应到42.95°－22°＝20.95°即可。

不过在实际使用时，由于刻度标注在内接头片上，刻度数被外承座片盖住，观察调整很不方便，而一些厂家的天线将刻度标注在外接头片上（图6），这种设计就很好，建议同洲厂家能够参照改进。

圆极化高频头

龙源期刊网

接收直播卫星“村村通”系统，一般来讲，必须采用10750MHz本振频率的圆极化高频头。因为在直播卫星专用机中，没有普通接收机菜单中的高频头本振频率设置选项，高频头本振频率是系统默认的10750MHz，所以必须采用10750MHz本振频率的高频头，并且最好是左旋圆极化的高频头。国内的四川九州、深圳同洲、福建神州、北京加维（PBI）、成都百昌等都有相应的产品，如图7所示的是套站所配的同洲CL11RA型Ku波段圆极化高频头，铭牌上标有性能参数（图8），还附带一个防雨套管。在给馈线加装F头前，应将防雨套管套入馈线中，这样连接高频头时，将F头旋紧后，再将套管嵌入高频头塑料外壳中即可达到防雨作用。

中星9号卫星简介——双备份直播星之一

编者按：我国双备份直播卫星之一的中星9号卫星计划于2007年11月用中国的长征三号乙火箭在西昌卫星中心发

射升空。然而发射计划几经挫折，一延再延，终于在2008年6月9日顺利升空。至此，数字电视三大运

营主体：有线、地面、卫星全部到位，竞争的大幕正徐徐拉开，中国数字电视市场的发展开始进入全新的

时代。

2005年2月，国家正式批准直播星的建设方案。直播星将采用正在研制的东方红4号地球同步通讯卫星平台作

为首发主星，并命名为鑫诺2号。进口的法国阿尔卡特公司SB4000卫星平台作为后补备用星，命名为中星9

号形成“一中一外”的直播星系统空间段方案。两颗卫星均采用长征火箭发射，双星共位运营，可保证我国直播

星广播电视节目的安全传输。然而2006年发射的鑫诺2号升空后失效，中星9号从备份星升格为主星，未来

还需要发射一颗中星9号的备份星。我国计划发射鑫诺4号为中星9的备份星。与曾出现故障的鑫诺2号一样，

鑫诺4号卫星也是基于中国自主研发的东方红四号卫星平台进行开发的，载有18个36MHz带宽及4个54MHz

带宽Ku频段转发器，未来升空后将与中星9号一起在东经92.2度轨道位共轨工作。“实事求是地讲，东方红四

号平台还不是很成熟，这一点从鑫诺2号升空后发生故障可见一斑，”一位不愿透露姓名的卫星界人士告诉记者，

“所以鑫诺4号的研发工作慎之又慎，预期发射计划会往后推。”

直播卫星的管理、运营分为空间段和地面段。空间段主要负责卫星发射及运行测控；地面段主要负责卫星接收

终端、内容、服务及未来商业平台的运营。2007年12月成立的中国直播卫星有限公司，是直播星空间段运营

管理的唯一主体。按照国资委批准的重组方案，中国直播卫星有限公司整合了中国卫星通信集团公司、鑫诺卫

星通信有限公司和中国东方通信卫星有限公司旗下所有与卫星相关的资产、业务和团队，管理着中卫1号、鑫

安装操作指南

一、卫星天线的组装

1 、将地盘圈、两根调节杆组装

2、把两片支架和馈源杆固定在一起

3、地盘圈与馈源杆组合

4、将反射面固定到支架上，安装馈源夹及高频头

二、信号调试

我们接收的是中星九号卫星，位于东经92.2°，位置大约是正南方向偏西一点

1、 看接收机调试

确定安装地点后，用馈线把高频头和接收机的信号输入口连接好，开机，按遥控器上的“调星”键，屏幕显示“P00”，对准西南方向，调节伸缩杆，在不同仰角度缓慢移动天线，如此循环，直至屏幕上出现绿灯，“00”变成数字，数值越高，信号越好

图9

图10

2、 直接看电视调试

如果天线安装点能直接观看到电视，把天线、接收机、电视连接好，打开电视切换到AV视频状态，可以直观的看着信号质量条来移动天线

★ 接收机防护措施

◆接收机具备雷电、浪涌、静电和短路保护功能

◆电源采用日本三垦公司电源管理芯片具有过温、过负载、短路等保护功能。电源设计时冗余量大、可靠性高、效率高，工作电压范围宽（AC50-260），非常适应农村电网环境。

◆电源采用陶瓷型自恢复保险丝，进一步提高了产品的可靠性、抗雷击能力、抗浪涌冲击能力。

◆电源采用先进的CMQX防雷技术。特别适用于农村、偏远山区、高原地带等雷击频繁区。

★接收机整机功耗（5.0W）

◆接收机整机功耗5.0W

★接收机电压动态范围

◆接收机电压动态范围50-260(AC) （详见广电总局入网检测报告）

★样机外观及结构工艺

◆机器整体以白色为主、外观小巧、风格时尚大方、造型明快，线条生动简洁流畅。

◆底壳采用耐指纹电解板，上盖采用喷涂板，生产过程中不喷油，达到环保要求；

◆外观工艺采用喷涂防护处理。防锈金属外壳，防辐射、防干扰，对流散热设计，散热性好；

◆样机外观整洁，表面无毛刺、凹痕、划伤、裂纹和变形；涂层不起泡、龟裂、脱落；金属件无锈蚀、损伤，标记清楚、正确 ◆在结构和工艺方面，开关、按键、旋钮灵活自如，标记清晰，机内零部件牢固无松动，印制板无断裂、划痕，机内布线合理，无飞线和金属异物。
