酷鱼科技UBNT150M网桥配置教程

150m无线路由器的设置方法
我们的无线路由器作为网络的核心设备,它的性能及可扩展性对网络的升级及业务的快速部署起着至关重要的作用。

下面是店铺为大家整理的关于150m无线路由器的设置方法，一起来看看吧!
150m无线路由器的设置方法
1 、登录路由器。

地址：在IE地址栏内输入192.168.1.1 用户名/密码：admin
2、设置PPPOE拨号模式。

红框处下拉，选择PPPOE模式
USERNAME：宽带用户名。

PASSWORD：宽带密码。

3、设置完后，点击保存设置
4、无线的基本设置页面
SSID处可以更改为你想要的名称。

其他地方可以不改。

5、无线的安全设置
大家可以根据自己的需要选择加密的方式，上图选的是WPA模式。

(选的时候注意了，有些加密模式网卡并不支持)
6、端口映射
start-end port：起始端口(填入你需要开启的端口号，可以选择一个范围内的端口) protocol:协议(你开启端口的协议类型，根据软件选择TCP或UDP) to ip address:目标IP地址(需要端口映射的主机的IP)
7、DMZ
实在不会端口映射，就使用DMZ吧
8、查看路由的状态
设置好后，在上面红框内能显示出路由器当前状态。

基本设置就以上方法了。

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP 地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

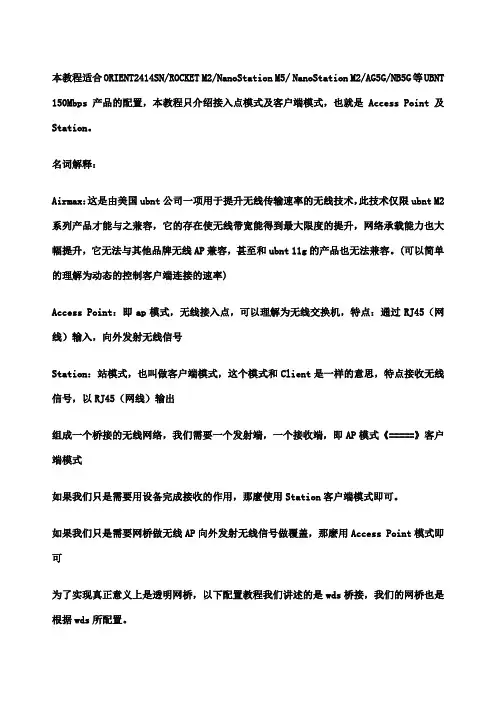

本教程适合ORIENT2414SN/ROCKET M2/NanoStation M5/ NanoStation M2/AG5G/NB5G等UBNT 150Mbps产品的配置，本教程只介绍接入点模式及客户端模式，也就是 Access Point及Station。

名词解释：Airmax：这是由美国ubnt公司一项用于提升无线传输速率的无线技术，此技术仅限ubnt M2系列产品才能与之兼容，它的存在使无线带宽能得到最大限度的提升，网络承载能力也大幅提升，它无法与其他品牌无线AP兼容，甚至和ubnt 11g的产品也无法兼容。

(可以简单的理解为动态的控制客户端连接的速率)Access Point：即ap模式，无线接入点，可以理解为无线交换机，特点：通过RJ45（网线）输入，向外发射无线信号Station：站模式，也叫做客户端模式，这个模式和Client是一样的意思，特点接收无线信号，以RJ45（网线）输出组成一个桥接的无线网络，我们需要一个发射端，一个接收端，即AP模式《=====》客户端模式如果我们只是需要用设备完成接收的作用，那麽使用Station客户端模式即可。

如果我们只是需要网桥做无线AP向外发射无线信号做覆盖，那麽用Access Point模式即可为了实现真正意义上是透明网桥，以下配置教程我们讲述的是wds桥接，我们的网桥也是根据wds所配置。

下边我们进行配置网桥1.将我们的网桥按照网桥标签所示的方式进行连接，这里用的网线是有要求的，请务必采用国标的超五类纯铜线，网线制作的方式依照568B制作（需要注意的是，一般我们会配送一条1米的机制网线，这条网线一般是4芯或者6芯，无法用于供电，只用于POE 与交换机路由器或者电脑之间的连接）2.在确定连好网线后，请将poe电源上Date IN与电脑网卡相连接，但看到电脑右下角显示，则说明连接已经正常，如显示，则请您检查网桥《====》POE电源Date OUT 这段网线是否正常。
