燃烧室

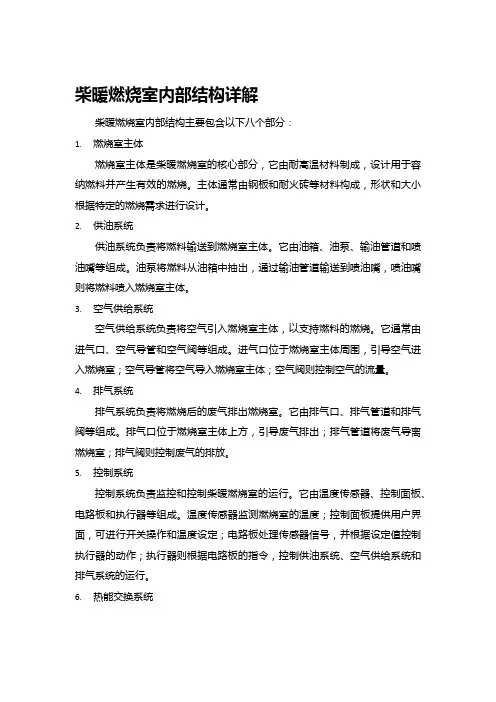

柴暖燃烧室内部结构详解柴暖燃烧室内部结构主要包含以下八个部分：1.燃烧室主体燃烧室主体是柴暖燃烧室的核心部分，它由耐高温材料制成，设计用于容纳燃料并产生有效的燃烧。

主体通常由钢板和耐火砖等材料构成，形状和大小根据特定的燃烧需求进行设计。

2.供油系统供油系统负责将燃料输送到燃烧室主体。

它由油箱、油泵、输油管道和喷油嘴等组成。

油泵将燃料从油箱中抽出，通过输油管道输送到喷油嘴，喷油嘴则将燃料喷入燃烧室主体。

3.空气供给系统空气供给系统负责将空气引入燃烧室主体，以支持燃料的燃烧。

它通常由进气口、空气导管和空气阀等组成。

进气口位于燃烧室主体周围，引导空气进入燃烧室；空气导管将空气导入燃烧室主体；空气阀则控制空气的流量。

4.排气系统排气系统负责将燃烧后的废气排出燃烧室。

它由排气口、排气管道和排气阀等组成。

排气口位于燃烧室主体上方，引导废气排出；排气管道将废气导离燃烧室；排气阀则控制废气的排放。

5.控制系统控制系统负责监控和控制柴暖燃烧室的运行。

它由温度传感器、控制面板、电路板和执行器等组成。

温度传感器监测燃烧室的温度；控制面板提供用户界面，可进行开关操作和温度设定；电路板处理传感器信号，并根据设定值控制执行器的动作；执行器则根据电路板的指令，控制供油系统、空气供给系统和排气系统的运行。

6.热能交换系统热能交换系统负责将燃烧产生的热能传递给外部的空气或水，以产生暖气或热水。

它由热能交换器、散热器或热水管等组成。

热能交换器位于燃烧室主体周围，接收燃烧产生的热能；散热器或热水管将热能传递给外部的空气或水。

7.冷却系统冷却系统负责将燃烧室主体的温度保持在安全范围内。

它由冷却风扇、冷却水管和散热器等组成。

冷却风扇位于燃烧室主体周围，将冷空气引入燃烧室主体；冷却水管通过流动的水将燃烧室主体的热量带走；散热器将冷却水散出的热量排出。

8.烟道系统烟道系统负责将废气从燃烧室主体导离并排放到大气中。

它由烟道、烟囱和烟道阀等组成。

【知识讲解】燃气轮机燃烧室展开全文燃烧室在燃机中的作用：1将天然气与空气混合后燃烧，生成的燃烧产物送入压气机中做功2控制燃烧温度3控制燃烧产物的温度使其能满足透平第一级做功的温度需求燃烧室的燃烧方式：1扩散燃烧：扩散燃烧时始终满足过量空气系数=1,燃烧火焰温度高，燃烧稳定，产生的NOx 多由催化剂还原，2预混燃烧：在预混燃烧时过量空气系数可根据燃烧温度的需要进行调节，燃烧温度可控，较扩散燃烧，不如扩散燃烧时稳定，但能控制NOx的生成。

以GE机组为例：GE机组使用的是分管式燃烧室，每个燃烧室都有五个喷嘴，每个喷嘴上都有扩散燃烧和预混燃烧的管线。

图上为一个喷嘴的结构图。

一部分燃气进过扩散通道进入喷嘴，在B处与空气边汇合边燃烧，此时为扩散燃烧。

一部分冷却空气从喷嘴的中心通过各结构，给各结构进行冷却后在B处参与燃烧。

另一部分燃气进入预混燃气通道，在A处和压气机的排气进行混合，然后在B处燃烧，此时为预混燃烧。

压气机的一部分排气进入喷嘴后，首先对燃料喷嘴组件进行冲击冷却，再逆流向前在A处前端的开口和燃气混合。

燃烧室有三根管线供燃料，分别是D5 ，PM1，PM4管线。

D5管线给燃烧室的每个燃烧喷嘴的扩散通道提供燃料。

PM1给每个燃烧室中的一个燃烧喷嘴的预混燃气通道提供燃料PM4 给每个燃烧室中的四个燃烧喷嘴的预混燃气通道提供燃料。

燃烧的方式有扩散燃烧，次先导预混燃烧，和预混燃烧在扩散燃烧时，D5管线供燃气，PM1，PM4不供燃气。

此时在B出口只有扩散燃烧的燃气，其余的管线出来的均为空气。

在次先导预混燃烧时，由D5管线，PM1管线供燃气，PM4管线不供气，此时只有扩散燃烧，和一个喷嘴进行预混燃烧，其余喷嘴的预混燃气通道在B出口均为空气在预混燃烧时，由D5管线，PM1，PM4管线供燃气，此时五个喷嘴均有扩散燃烧和预混燃烧。

后来经过改进变成下图将PM1移至中心位置，并去除中心喷嘴的扩散燃烧管线。

此时周围五个喷头既有扩散燃烧过线又有预混燃烧管线，而中心喷头只有预混燃烧管线。

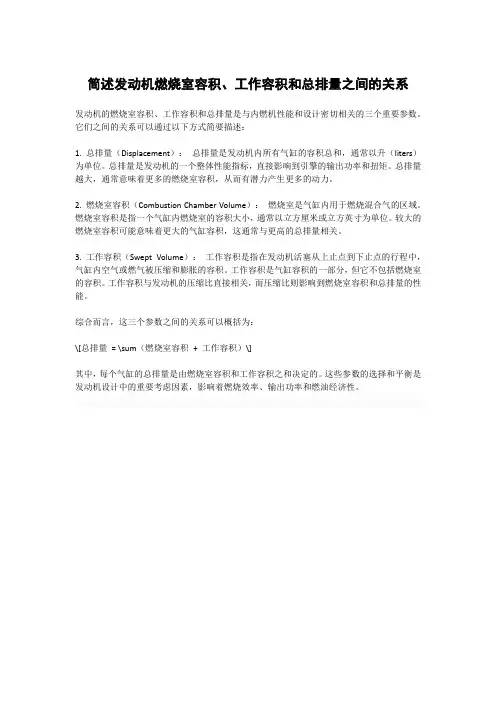

简述发动机燃烧室容积、工作容积和总排量之间的关系
发动机的燃烧室容积、工作容积和总排量是与内燃机性能和设计密切相关的三个重要参数。

它们之间的关系可以通过以下方式简要描述：
1. 总排量（Displacement）：总排量是发动机内所有气缸的容积总和，通常以升（liters）为单位。

总排量是发动机的一个整体性能指标，直接影响到引擎的输出功率和扭矩。

总排量越大，通常意味着更多的燃烧室容积，从而有潜力产生更多的动力。

2. 燃烧室容积（Combustion Chamber Volume）：燃烧室是气缸内用于燃烧混合气的区域。

燃烧室容积是指一个气缸内燃烧室的容积大小，通常以立方厘米或立方英寸为单位。

较大的燃烧室容积可能意味着更大的气缸容积，这通常与更高的总排量相关。

3. 工作容积（Swept Volume）：工作容积是指在发动机活塞从上止点到下止点的行程中，气缸内空气或燃气被压缩和膨胀的容积。

工作容积是气缸容积的一部分，但它不包括燃烧室的容积。

工作容积与发动机的压缩比直接相关，而压缩比则影响到燃烧室容积和总排量的性能。

综合而言，这三个参数之间的关系可以概括为：
\[总排量= \sum（燃烧室容积+ 工作容积）\]
其中，每个气缸的总排量是由燃烧室容积和工作容积之和决定的。

这些参数的选择和平衡是发动机设计中的重要考虑因素，影响着燃烧效率、输出功率和燃油经济性。

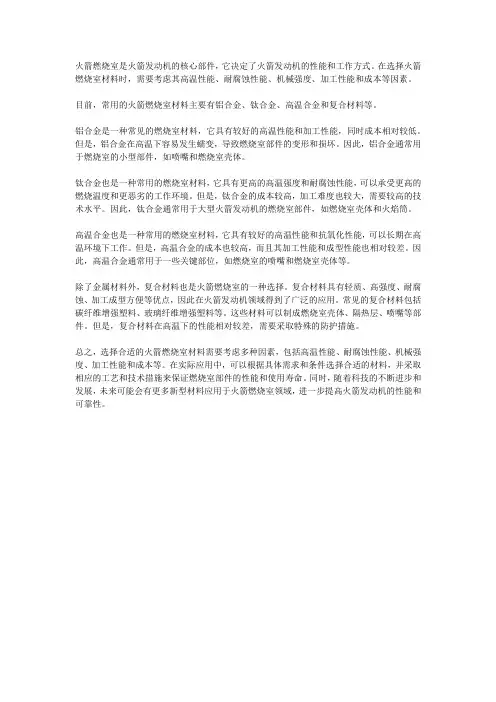

火箭燃烧室是火箭发动机的核心部件，它决定了火箭发动机的性能和工作方式。

在选择火箭燃烧室材料时，需要考虑其高温性能、耐腐蚀性能、机械强度、加工性能和成本等因素。

目前，常用的火箭燃烧室材料主要有铝合金、钛合金、高温合金和复合材料等。

铝合金是一种常见的燃烧室材料，它具有较好的高温性能和加工性能，同时成本相对较低。

但是，铝合金在高温下容易发生蠕变，导致燃烧室部件的变形和损坏。

因此，铝合金通常用于燃烧室的小型部件，如喷嘴和燃烧室壳体。

钛合金也是一种常用的燃烧室材料，它具有更高的高温强度和耐腐蚀性能，可以承受更高的燃烧温度和更恶劣的工作环境。

但是，钛合金的成本较高，加工难度也较大，需要较高的技术水平。

因此，钛合金通常用于大型火箭发动机的燃烧室部件，如燃烧室壳体和火焰筒。

高温合金也是一种常用的燃烧室材料，它具有较好的高温性能和抗氧化性能，可以长期在高温环境下工作。

但是，高温合金的成本也较高，而且其加工性能和成型性能也相对较差。

因此，高温合金通常用于一些关键部位，如燃烧室的喷嘴和燃烧室壳体等。

除了金属材料外，复合材料也是火箭燃烧室的一种选择。

复合材料具有轻质、高强度、耐腐蚀、加工成型方便等优点，因此在火箭发动机领域得到了广泛的应用。

常见的复合材料包括碳纤维增强塑料、玻璃纤维增强塑料等。

这些材料可以制成燃烧室壳体、隔热层、喷嘴等部件。

但是，复合材料在高温下的性能相对较差，需要采取特殊的防护措施。

总之，选择合适的火箭燃烧室材料需要考虑多种因素，包括高温性能、耐腐蚀性能、机械强度、加工性能和成本等。

在实际应用中，可以根据具体需求和条件选择合适的材料，并采取相应的工艺和技术措施来保证燃烧室部件的性能和使用寿命。

同时，随着科技的不断进步和发展，未来可能会有更多新型材料应用于火箭燃烧室领域，进一步提高火箭发动机的性能和可靠性。

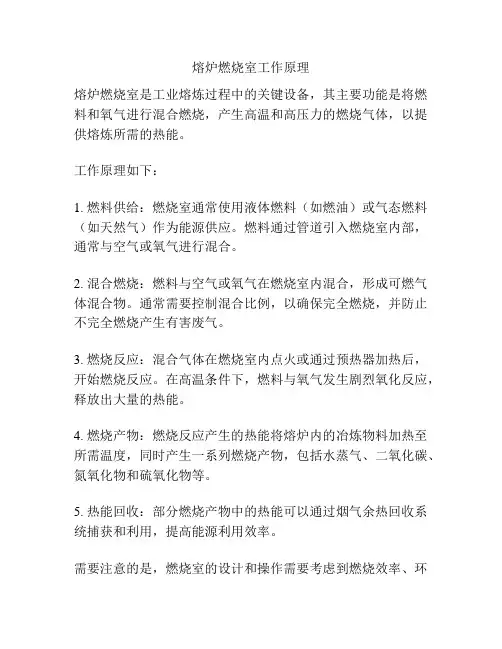

熔炉燃烧室工作原理
熔炉燃烧室是工业熔炼过程中的关键设备，其主要功能是将燃料和氧气进行混合燃烧，产生高温和高压力的燃烧气体，以提供熔炼所需的热能。

工作原理如下：
1. 燃料供给：燃烧室通常使用液体燃料（如燃油）或气态燃料（如天然气）作为能源供应。

燃料通过管道引入燃烧室内部，通常与空气或氧气进行混合。

2. 混合燃烧：燃料与空气或氧气在燃烧室内混合，形成可燃气体混合物。

通常需要控制混合比例，以确保完全燃烧，并防止不完全燃烧产生有害废气。

3. 燃烧反应：混合气体在燃烧室内点火或通过预热器加热后，开始燃烧反应。

在高温条件下，燃料与氧气发生剧烈氧化反应，释放出大量的热能。

4. 燃烧产物：燃烧反应产生的热能将熔炉内的冶炼物料加热至所需温度，同时产生一系列燃烧产物，包括水蒸气、二氧化碳、氮氧化物和硫氧化物等。

5. 热能回收：部分燃烧产物中的热能可以通过烟气余热回收系统捕获和利用，提高能源利用效率。

需要注意的是，燃烧室的设计和操作需要考虑到燃烧效率、环
保要求、安全性以及耐久性等因素，以确保其正常运行和长期稳定性。

第五章燃烧室2.环形燃烧室的四种基本类型是什么？（1）带单独头部的环形燃烧室。

为了便于在火焰筒头部组织燃烧，把环形火焰筒头部做成若干个类似环管燃烧室火焰筒的头部结构，在这些单独的头部后面再转换成环形的掺混区。

例如WJ6、JT9D发动机的燃烧室。

（2）全环形燃烧室。

全环形燃烧室的火焰筒由内、外壁和环形头部构成。

若干个燃油喷嘴在火焰筒头部沿周向均匀分布。

采用2~4个点火器。

例如F119、RB211、Aл-31φ发动机的燃烧室。

（3）折流式环形燃烧室。

折流式环形燃烧室的火焰筒由内、外壁组成。

例如WP11发动机的燃烧室。

（4）回流式环形燃烧室。

回流式环形燃烧室的火焰筒由内、外壁和环形圆顶组成。

例如JT15D发动机的燃烧室。

4.简述火焰筒的组成及各部分的功能。

火焰筒由涡流器和火焰筒筒体组成。

涡流器在火焰筒的前端，其功能是形成火焰筒头部的回流区，降低气流速度，在火焰筒头部形成稳定的火源，保证燃烧室稳定工作。

火焰筒筒体按其功能分为三段，即头部、筒体和燃气导管。

火焰筒头部的功能是加速混合气的形成，保持稳定的火源，需要局部略微富油，故只有一小部分空气从头部进入。

火焰筒筒体（中段）是主燃烧区，其功能是加快油气混合气的燃烧过程，保证完全燃烧。

燃气导管的作用是降低高温燃气的温度，使涡轮能够承受，并且形成均匀的温度场。

6.环管燃烧室在结构上是如何保证火焰筒在工作时不会引起附加载荷的？环管燃烧室内、外壳前后有安装边分别与压气机和涡轮部件连接。

火焰筒前端径向支承在燃油喷嘴上、后部燃气导管呈扇形，用安装边和螺栓固定在涡轮导向器上，火焰筒受热后可以轴向自由膨胀，因此不会引起附加载荷。

8.燃油喷嘴的功能是什么？主要有哪几种类型？燃油喷嘴的功能是将燃油雾化，加速混合气的形成，保证稳定燃烧和提高燃烧效率。

类型：离心喷嘴、气动喷嘴、蒸发喷嘴和甩油盘式喷嘴等。
