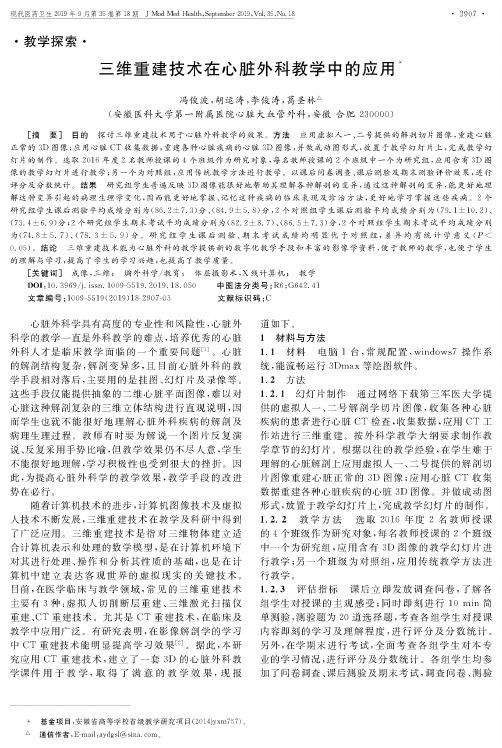

-教学探索•三维重建技术在心脏外科教学中的应用"冯俊波，胡运涛，李俊涛，葛圣林％(安徽医科大学第一附属医院心脏大血管外科，安徽合肥230000)［摘要］目的探讨三维重建技术用于心脏外科教学的效果。
方法应用虚拟人一、二号提供的解剖切片图像，重建心脏正常的3D图像；应用心脏CT收集数据，重建各种心脏疾病的心脏3D图像，并做成动图形式，放置于教学幻灯片上，完成教学幻灯片的制作％选取2016年度2名教师授课的4个班级作为研究对象，每名教师授课的2个班级中一个为研究组，应用含有3D图像的教学幻灯片进行教学；另一个为对照组，应用传统教学方法进行教学％以课后问卷调查、课后测验及期末测验评价效果，进行评分及分数统计％结果研究组学生普遍反映3D图像能很好地帮助其理解各种解剖的变异，通过这种解剖的变异，能更好地理解这种变异引起的病理生理学变化，因而能更好地掌握、记忆这种疾病的临床表现及诊治方法，更好地学习掌握这些疾病％2个研究组学生课后测验平均成绩分别为(86.2+7.3)分,(84.9+5.8)分，2个对照组学生课后测验平均成绩分别为(79.•土10.2)、(73.4土6.9)分；2个研究组学生期末考试平均成绩分别为(82.2土&7)、(86.5土7.3)分，2个对照组学生期末考试平均成绩分别为(74.8+5.7),(7&3土5.9)分％研究组学生课后测验、期末考试成绩均明显优于对照组，差异均有统计学意义(P< 0.05)结论三维重建技术能为心脏外科的教学提供新的数字化教学手段和丰富的影像学资料，便于教师的教学，也便于学生的理解与学习，提高了学生的学习兴趣，也提高了教学质量％［关键词］成像，三维；胸外科学/教育；体层摄影术，X线计算机；教学DOI：10.3969/j.issn.1009-5519.2019.18050中图法分类号：R6；G642.41文章编号：1009-5519(2019)18-2907-03文献标识码:C心脏外科学具有高度的专业性和风险性，心脏外科学的教学一直是外科教学的难点，培养优秀的心脏外科人才是临床教学面临的一个重要问题$心脏的解剖结构复杂，解剖变异多，且目前心脏外科的教学手段相对落后，主要用的是挂图、幻灯片及录像等$这些手段仅能提供抽象的二维心脏平面图像，难以对心脏这种解剖复杂的三维立体结构进行直观说明，因而学生也就不能很好地理解心脏外科疾病的解剖及病理生理过程$教师有时要为解说一个图片反复演说、反复采用手势比喻，但教学效果仍不尽人意，学生不能很好地理解，学习积极性也受到很大的挫折$因此，为提高心脏外科学的教学效果，教学手段的改进势在必行$随着计算机技术的进步，计算机图像技术及虚拟人技术不断发展，三维重建技术在教学及科研中得到了广泛应用$三维重建技术是指对三维物体建立适合计算机表示和处理的数学模型，是在计算机环境下对其进行处理、操作和分析其性质的基础，也是在计算机中建立表达客观世界的虚拟现实的关键技术$目前，在医学临床与教学领域，常见的三维重建技术主要有3种：虚拟人切削断层重建、三维激光扫描仪重建、CT重建技术$尤其是CT重建技术，在临床及教学中应用广泛$有研究表明，在影像解剖学的学习中CT重建技术能明显提高学习效果％&$据此，本研究应用CT重建技术，建立了一套3D的心脏外科教学课件用于教学，取得了满意的教学效果，现报道如下$1材料与方法1.1材料电脑1台，常规配置，windows7操作系统，能流畅运行3Dmax等绘图软件$>2方法1.2.1幻灯片制作通过网络下载第三军医大学提供的虚拟人一、二号解剖学切片图像，收集各种心脏疾病的患者进行心脏CT检查，收集数据，应用CT工作站进行三维重建$按外科学教学大纲要求制作教学章节的幻灯片$根据以往的教学经验，在学生难于理解的心脏解剖上应用虚拟人一、二号提供的解剖切片图像重建心脏正常的3D图像；应用心脏CT收集数据重建各种心脏疾病的心脏3D图像$并做成动图形式,放置于教学幻灯片上，完成教学幻灯片的制作$ 1.2.2教学方法选取2016年度2名教师授课的4个班级作为研究对象，每名教师授课的2个班级中一个为研究组，应用含有3D图像的教学幻灯片进行教学；另一个班级为对照组，应用传统教学方法进行教学$1.2.3评估指标课后立即发放调查问卷，了解各组学生对授课的主观感受；同时即刻进行10min简单测验，测验题为20道选择题，考查各组学生对授课内容即刻的学习及理解程度，进行评分及分数统计。
