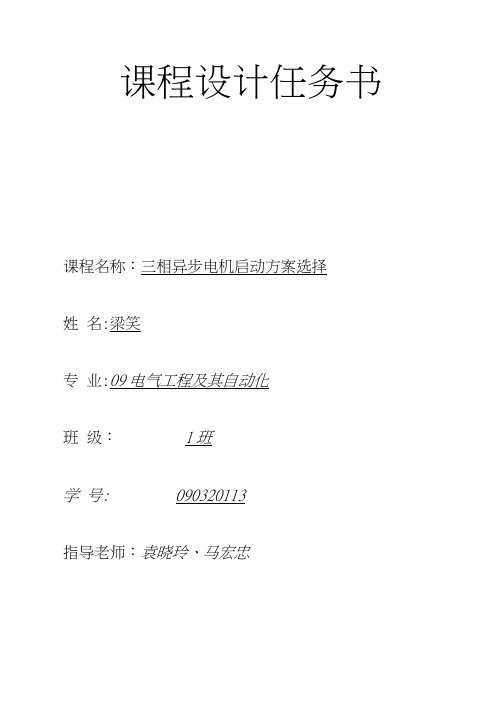

课程设计任务书课程名称:三相异步电机启动方案选择姓名:梁笑专业:09电气工程及其自动化班级:1班学号: 090320113指导老师:袁晓玲、马宏忠目录1, 三相交流异步电动机的起动特性 (3)2, 影响三相交流异步电动机的起动特性的因素 (4)3, 三相异步电机主要起动方式比较 (4)3. 1直接启动 (4)3.2、用自偶变压器降压启动 (4)3.3、Y—△降压启动 (4)3.4、转子串电阻启动 (5)3.5、转子串频敏变阻器启动 (5)3.6、软件启动 (5)3.7、变频器 (5)4, Y—△起动的原理 (6)5, 丫一△起动时的系统性能研究 (7)5. 1Y—△起动自动控制 (7)5. 2Y—△起动手动控制 (8)6, 三相异步交流电机的丫一△起动 (9)一,三相交流异步电动机的起动特性电动机的启动特性中最主要的是它的启动转矩。
设启动转矩为T心为了机组能转动是来,必须大于拖动机械在n二0时的静负载力矩T L加上静摩擦阻力。
图仁电动机负載特性曲线上图中曲线1表示异步机的T-s曲线,曲线2和3表示两种不同的负载特性曲线,为了能转动是来,必须要求a点在b点或c点的上面,否则机纽将转动不起来。
根据力矩平衡关系可以得出,为了保证能顺利加速到额定转速,在整个启动过程中,必须保持正的加速度,也就要求电动机的电磁力矩T 在整个启动过程中大于负栽的制动力矩T,在相同的惯量下,力矩的差额越大,加速越快。
惯量大得机械,趁动就较慢。
对于史■复起动的生产机械来说,加速过程的时间长短对劳动生产率的影响是很大的。
电动机起动特性的另一个问題是是动电流,在是动时电流的大小可以用等值电路来求得。
异步机在额定电压下的超动电流常大于额定电流好几倍。
起动电流太大的影响是:一方面将影响电源的电压,太大的起动电流将产生较大的线路压降,使得电源电压在起动时下降,特别当电源容量较小时电压降更多.可能影响电源上其它电机的运行。
另一个方面,大的起动电流将在线路及电机中产生损耗引起发热,特别是当加速力矩较小,机组的转动惯量J 较大,起动很慢的情况下,损耗将很多而发热也更严重。
