电机设计--电机的主要参数之间的关系一、 什么是主要尺寸?电机的几何尺寸很多,有铁心尺寸、绕组尺寸、外形尺寸、安装尺寸,其它各种结构部件的尺寸。
但是究竟哪些是主要尺寸:电机的电磁过程主要是在气隙中进行的,其能量形式的转换则是通过“气隙主磁通”进行的。
因此主要尺寸就必定与气隙有密切关系。
实践证明,靠近气隙的电枢直径(D )与铁心有效长度(ef l )是电机的主要尺寸,而气隙可以说是第三个尺寸。
从几何角度看,这些尺寸一经确定了,其它尺寸就大体上确定了,而且不少电磁性能也就基本上为它们左右或稍许变动。
铁心尺寸绕组尺寸 电机的几何尺寸 外形尺寸 主要尺寸 安装尺寸 (D 、ef l 、δ电机矢量确定 结构部件尺寸 电枢直径D :交流电机1i D (定子内径) 直流电机2D (转子外径)二、本章研究内容1.确定主要尺寸依据的基本关系式 → 选择电磁负荷 → 确定主要尺寸; 2.电磁负荷的选择;3.确定主要尺寸的一般方法。
§2-1 电机的主要参数之间的关系式一、几个物理量即找到主要尺寸与额定功率、转速及电磁负荷的关系。
⎩⎨⎧出线端输出的电功率发电机轴上输出的功率电动机输出功率额定功率:::N P额定转速:同步速 pfn 60=⎪⎪⎩⎪⎪⎨⎧→→=)(:)/(:2:T B A DmWI A 值气隙中磁通密度的最大磁负荷米流电枢圆周单位长度上电线负荷电磁负荷δπ电磁功率(计算功率):电机将电能(机械能)转换成机械能(电能),能量都是以电磁能的形式通过定转子间的气隙进行传递的,与之相对应的功率称为电磁功率。
电磁功率在电机设计中用计算功率表示(P ')二、交流电机中δB A n P l D ef ,,,,'与 的关系 计算功率:)10()(1033KW I Em P KVA mEI P M --⨯⋅=⨯=' m ── 电枢绕组相数; E ── 电枢绕组相电势; I ── 电枢绕组相电流。

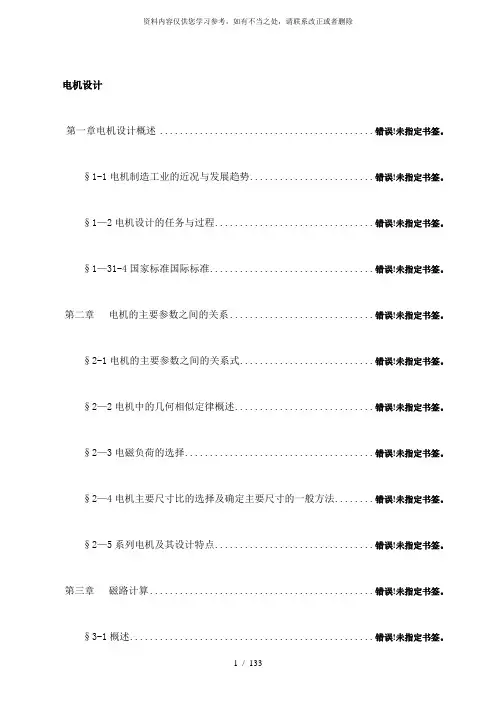

电机设计第一章电机设计概述 ........................................... 错误!未指定书签。
