第 1 页 共 15 页 山东省各市校2009届高三物理模拟试题专题精编 十．恒定、交变电流专题 一．多项选择题 (潍坊一模)1．用电高峰期，电灯往往会变暗，其原理可简化为如图所示的模型．即理想变压器原线圈电压稳定，副线圈上通过输电线连接两只相同的灯泡L1和L2，输电线的等效电阻为R，当开关S闭合时 （ ） A．通过L1的电流减小 B．R两端的电压增大 C．副线圈输出电压减小 D．副线圈输出功率减小 (潍坊一模)2．如图所示电路，电源内阻不能忽略，R的阻值小于变阻器的总电阻，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中( ) A．电压表的示数先减小后增大 B．电压表的示数先增大后减小 C．电流表的示数先增大后减小 D．电流表的示数先减小后增大 (莱芜四中)3．如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是（ ） A． 滑动触头向右移动时，其他不变，则电子打 在荧光屏上的位置上升 B． 滑动触头向左移动时，其他不变，则电子打 在荧光屏上的位置上升 C． 电压U增大时，其他不变，则电子打在荧光 屏上的速度大小不变 D． 电压U增大时，其他不变，则电子从发出到 打在荧光屏上的时间不变 第 2 页 共 15 页

(莱芜四中)4．如图所示，一理想变压器原、副线圈的匝数比为n:1。原线圈接正弦交变电压U，副线圈接有一个交流电流表和一个电动机。电动机线圈电阻R，当变压器的输入端接通电源后，电流表的示数为I，电动机带动重物匀速上升，则下列判断正确的是 （ ） A．电动机两端电压这IR B．电动机的输入功率为I2R C．变压器原线圈中的电流为nI

D．变压器的输入功率为nIU (莱芜四中)5．如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡12LL和，输电线的等效电阻为R，开始时，开关S断开，当S接通时，以下说法中不正确的是（ ） A．副线圈两端M、N的输出电压减小 B．副线圈输电线的等效电阻R上的电压将增大

C．通过灯泡1L的电流减小 D．原线圈中的电流增大 (济宁一模)6．如图所示，电源内阻不可忽略，R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻。当发现灯泡L的亮度逐渐变暗时，可能的原因是（ ） A．R1的温度逐渐降低 B．R1的温度逐渐升高 C．R2的阻值逐渐增大 D．R2的阻值逐渐减小 (济宁一模)7．如图所示，变压器初级线圈接电压一定的交流电，在下列措施中，能使原线圈所接电流表示数变小的是 （ ） A．只将S1从2拨向1 B．只将S2从4拨向3 C．只将S3从闭合改为断开 D．只将变阻器R3的滑动触头下移 第 3 页 共 15 页

u V 12345 t/10-2s

u/V 311

(聊城市)8．学校的变压器把电压为1000V的交流电降压为tu100sin311（V） 后供给各教室，输电线的零线b上保持零电势不变，而火线a上的电 势随时间周期性变化。为保证安全用电，教室里电灯的开关要接在火 线上，如图所示。下列说法正确的是 （ ） A．变压器原线圈与副线圈的匝数比为50：11 B．此交流电的频率为100Hz C．开关断开时其两触点间的电压为220V D．火线上的最高电势与最低电势之差为311V (泰安市)9．如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡1L和2L，

输电线的等效电阻为R，开始时，开关S断开。当S接通时，以下说法中正确的是（ ） A．副线圈两端MN、的输出电压减小 B．副线圈输电线效电阻R上的电压增大 C．通过灯泡1L的电流减小 D．原线圈中的电流增大 (外国语学校)10．左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为（ ）

A．110V B．156V C．220V D．311V (威海一中1)11.在实验中，当电键闭合瞬时，观察到电流表指针向右偏转。电键闭合一段时间后，为使电流表指针向左偏转，可采取的方法有（ ） A．迅速断开电源 B．将滑动触头向右端滑动 C．将一软铁棒插入线圈L1中 D．将线圈L1迅速从线圈L2中提出 第 4 页 共 15 页

(威海一中2)12．一个用半导体材料制成的电阻器D，其电流I随它两端电压U变化的关系图像如图（a）所示，将它与两个标准电阻R1、R2组成如图（b）所示电路，当电键S接通位置1时，三个用电器消耗的电功率均为P。将电键S切换到位置2后，电阻器D和电阻R1、R2消耗的电功率分别是PD、P1、P2，下列关系中正确的是（ ） A. P1＞P B. P1＞P2 C. 4P1＞PD D. PD＋P1＋P2＞3P (威海一中4)13．如图所示，R1是光敏电阻，R2、R3是定值电阻．当开关S闭合后，开始没有光照射，过一段时间，当有光照射时( ) A．R1的电阻变小，电流表A示数变大 B．R1的电阻变小，电流表A示数变小 C．R1的电阻变大，电流表A示数变大 D．R1的电阻变大，电流表A示数变小 (淄博市)14．在如图所示的电路中，当变阻器R3的滑动头P向b端移动时（ ） A．电压表示数变大，电流表示数变小 B．电压表示数变小，电流表示数变大 C．电压表示数变大，电流表示数变大 D．电压表示数变小，电流表示数变小 二．实验题 （实验中学）1．如图所示为某同学实验得到的一小灯泡灯丝的完整伏安（U——I）特性曲线。在下框图中画出该同学实验用电路图（根据电路图可得该小灯泡灯丝的U——I关系完整曲线）并在图上标明所选器材的代号。可用的器材有：A.电压表V1（0～3V，内阻5.0kΩ） B.电压表V2（0～6V，内阻8.0kΩ）C.电流表A1（0～0.6A，内阻3.0kΩ）D.电流表A2（0～3A，内阻0.5Ω）E.滑动变阻器R1(30Ω,2A)F.滑动变阻器R2（100Ω,0.5A）学生电源（直流9V）及电键、导线等。

I U U

I

（a） （b）

R1

R2

D 1 2 U

0S

R3

R2 R

1

S A

E r 第 5 页 共 15 页

(潍坊一模)2．某课题小组通过实验测量潍河水的电阻率．现备有一根均匀的长玻璃管(两端各有一个圆形电极，可装入样品水，接触电阻不计)、电压表(量程12V，内阻约l00Ω电流表(量程100μA阻约50Ω)、滑动变阻器(10Ω)，1A)、电池组(电动势E=12V，内阻不计)、开关、导线若干、直尺、待测的水样品。 如图口是他们用伏安法多次测量并计算出对应的水柱长度L与柱电阻R描点画出的图象；实验中还用10分度的游标卡尺测量了玻璃管的内径，结果如图b所示.

请回答下面的问题： (1)玻璃管内径d的测量值为____________cm； (2)请在虚线框内画出测量水柱电阻的电路图； (3)所测水的电阻率为___________________Ω·m(保留两位有效数字) (莱芜四中)3．（1）多用电表是实验室和生产实验中常用的仪器之一，它具有测量电压、电流及电阻等多种测量功能．如图所示是多用电表的内部电路图，在进行电阻测量时，应将开关S拨到________或________两个位置；若测量电压时只有10V到50V两个量程，在测量时选择50V量程，应将开关S拨到___________位置；若测量电流时只有25100mAmA和两个量程，在测量时选择25mA量程，应将开关S拨到__________位置． （2）传感器担负着信息采集的任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量（如温度、光、声等）转换成便于测量的量（通常是电学量），例如热传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图甲所示，图乙是用热敏电阻1R作为传感器制作的简单自动报警器线路图．问： 第 6 页 共 15 页

①为了使温度过高时报警器铃响，开关c应接在______（填“a”或“b”） ②若使启动报警的温度提高些，应将滑动变阻器的滑片P点向__________移动（填“左”或“右”）． ③如果在调试报警器达最低报警温度时，无论如何调节滑动变阻器的滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路实际不能工作的原因可能是___________________________________________________________ (莱芜四中)4.某同学为了测定一只电阻的阻值，采用了如下方法：①用多用电表粗测：多用电表电阻挡有4个 倍率：分别为×1k、×100、×10、×1，该同学选择×100倍率，用正确的操作步骤测量发

现指针偏转角度太大（指针位置如右图中虚线所示）。为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤： a． 。 b．两表笔短接，调节欧姆调零旋钮，使指针指在0处。 c．重新测量并读数，若这时刻度盘上的指针位置如图中实线所示，测量结果是

合集下载

2009年山东高考物理真题及答案word

2009年山东高考物理真题及答案word

绝密★启用前2009年普通高等学校招生全国统一考试(山东卷)理科综合-物理 第Ⅰ卷(必做，共88分)【试卷总评】09山东理综物理卷知识上较以往特点是更全面覆盖，所以要在这样一次物理考试中拿到高分，知识上必须全面了解，不能有任何遗漏，所以物理教学中的非重点内容也必须得到重视。

不过对于这些知识点的题目，难度上十分小，都是些最基础的知识，考生只要认真学习过，不粗心，应该不会失分。

而往年作为重点的力学，电学，磁学3大块知识点虽然在题目比重上和难度上有所下降，但是仍然是考试的难点与重点。

注意事项：1．第I 卷共22小题，每小题4分，共88分。

2．答小题选出答案时，必须使用2B 铅笔将答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦擦干净后，再选涂其他答案标号。

3．答非选择题时，必须使用0.5毫米黑色签字笔，将答案书写在答题卡规定的位置上。

4．所有题目必须在答题卡上作答，在试题卷上答题无效。

以下数据可供答题时参考：相对原子质量：H l C 12 N 14 O 16 Na 23 S 32 Cl 35.5 二、选择题（本题包括7小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分）16．如图所示，光滑半球形容器固定在水平面上，O 为球心，一质量为m 的小滑块，在水平力F 的作用下静止P 点。

设滑块所受支持力为F N 。

OF 与水平方向的夹角为0。

下列关系正确的是（ ）A ．tan mgF =θ B ．F ＝mgtan0 C ．tan N mgF =θD ．F N =mgtan0答案：A考点：受力分析，正交分解或三角形定则解析：对小滑块受力分析如图所示，根据三角形定则可得tan mg F =θ，sin N mgF =θ，所以A 正确。

提示：支持力的方向垂直于接触面，即指向圆心。

正交分解列式求解也可。

17．某物体做直线运动的v-t 图象如图甲所示，据此判断图乙（F 表示物体所受合力，x 表示物体的位移）四个选项中正确的是（ ）v答案：B考点：v-t图象、牛顿第二定律解析：由图甲可知前两秒物体做初速度为零的匀加速直线运动，所以前两秒受力恒定，2s-4s做正方向匀加速直线运动，所以受力为负，且恒定，4s-6s做负方向匀加速直线运动，所以受力为负，恒定，6s-8s做负方向匀减速直线运动，所以受力为正，恒定，综上分析B 正确。

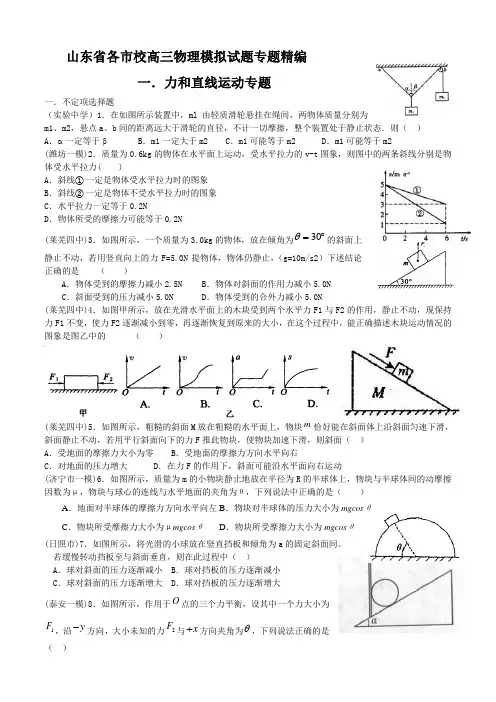

【物理】山东省各市校2009届高三物理模拟试题专题精编——力和直线运动

【物理】山东省各市校2009届高三物理模拟试题专题精编——力和直线运动

山东省各市校高三物理模拟试题专题精编一．力和直线运动专题一．不定项选择题（实验中学）1．在如图所示装置中，ml 由轻质滑轮悬挂在绳间，两物体质量分别为m1、m2，悬点a 、b 间的距离远大于滑轮的直径，不计一切摩擦，整个装置处于静止状态．则（ ）A ．α一定等于βB ．m1一定大于m2C ．m1可能等于m2D ．m1可能等于m2(潍坊一模)2．质量为0.6kg 的物体在水平面上运动，受水平拉力的v-t 图象，则图中的两条斜线分别是物体受水平拉力( )A ．斜线①一定是物体受水平拉力时的图象B ．斜线②一定是物体不受水平拉力时的图象C ．水平拉力一定等于0.2ND ．物体所受的摩擦力可能等于0.2N(莱芜四中)3．如图所示，一个质量为3.0kg 的物体，放在倾角为︒=30θ的斜面上静止不动，若用竖直向上的力F=5.0N 提物体，物体仍静止，（g=10m/s2）下述结论正确的是 （ ）A ．物体受到的摩擦力减小2.5NB ．物体对斜面的作用力减小5.0NC ．斜面受到的压力减小5.0ND ．物体受到的合外力减小5.0N(莱芜四中)4．如图甲所示，放在光滑水平面上的木块受到两个水平力F1与F2的作用，静止不动，现保持力F1不变，使力F2逐渐减小到零，再逐渐恢复到原来的大小，在这个过程中，能正确描述木块运动情况的图象是图乙中的 （ ）(莱芜四中)5．如图所示，粗糙的斜面M 放在粗糙的水平面上，物块m 恰好能在斜面体上沿斜面匀速下滑，斜面静止不动，若用平行斜面向下的力F 推此物块，使物块加速下滑，则斜面（ ）A ．受地面的摩擦力大小为零B ．受地面的摩擦力方向水平向右C ．对地面的压力增大D ．在力F 的作用下，斜面可能沿水平面向右运动(济宁市一模)6．如图所示，质量为m 的小物块静止地放在半径为R 的半球体上，物块与半球体间的动摩擦因数为μ，物块与球心的连线与水平地面的夹角为θ，下列说法中正确的是（ ）A ．地面对半球体的摩擦力方向水平向左B ．物块对半球体的压力大小为mgcos θC ．物块所受摩擦力大小为μmgcos θD ．物块所受摩擦力大小为mgcos θ(日照市)7．如图所示，将光滑的小球放在竖直挡板和倾角为a 的固定斜面间。

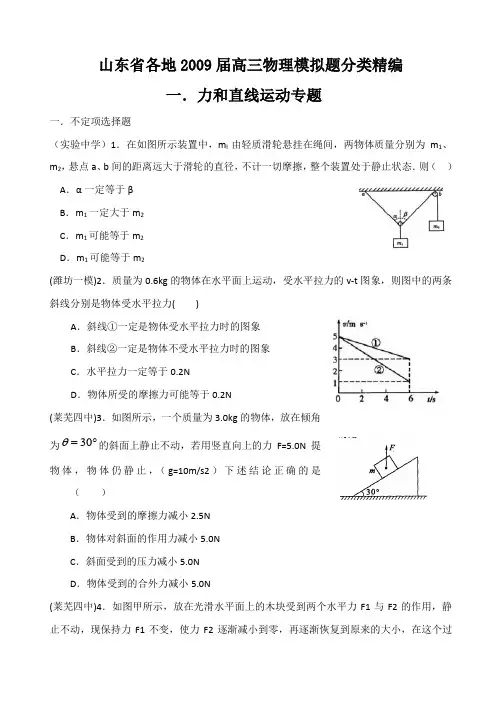

山东省各地高三物理模拟题分类精编(1-6)

山东省各地高三物理模拟题分类精编(1-6)

山东省各地2009届高三物理模拟题分类精编一．力和直线运动专题一．不定项选择题（实验中学）1．在如图所示装置中，m l 由轻质滑轮悬挂在绳间，两物体质量分别为m 1、m 2，悬点a 、b 间的距离远大于滑轮的直径，不计一切摩擦，整个装置处于静止状态．则（ ） A ．α一定等于β B ．m 1一定大于m 2 C ．m 1可能等于m 2 D ．m 1可能等于m 2(潍坊一模)2．质量为0.6kg 的物体在水平面上运动，受水平拉力的v-t 图象，则图中的两条斜线分别是物体受水平拉力( )A ．斜线①一定是物体受水平拉力时的图象B ．斜线②一定是物体不受水平拉力时的图象C ．水平拉力一定等于0.2ND ．物体所受的摩擦力可能等于0.2N(莱芜四中)3．如图所示，一个质量为3.0kg 的物体，放在倾角为︒=30θ的斜面上静止不动，若用竖直向上的力F=5.0N 提物体，物体仍静止，（g=10m/s2）下述结论正确的是 （ ）A ．物体受到的摩擦力减小2.5NB ．物体对斜面的作用力减小5.0NC ．斜面受到的压力减小5.0ND ．物体受到的合外力减小5.0N(莱芜四中)4．如图甲所示，放在光滑水平面上的木块受到两个水平力F1与F2的作用，静止不动，现保持力F1不变，使力F2逐渐减小到零，再逐渐恢复到原来的大小，在这个过程中，能正确描述木块运动情况的图象是图乙中的 （ ）(莱芜四中)5．如图所示，粗糙的斜面M 放在粗糙的水平面上，物块m 恰好能在斜面体上沿斜面匀速下滑，斜面静止不动，若用平行斜面向下的力F 推此物块，使物块加速下滑，则斜面（ ） A ．受地面的摩擦力大小为零 B ．受地面的摩擦力方向水平向右 C ．对地面的压力增大D ．在力F 的作用下，斜面可能沿水平面向右运动(济宁市一模)6．如图所示，质量为m 的小物块静止地放在半径为R 的半球体上，物块与半球体间的动摩擦因数为μ，物块与球心的连线与水平地面的夹角为θ，下列说法中正确的是（ ） A ．地面对半球体的摩擦力方向水平向左 B ．物块对半球体的压力大小为mgcos θ C ．物块所受摩擦力大小为μmgcos θ D ．物块所受摩擦力大小为mgcos θ(日照市)7．如图所示，将光滑的小球放在竖直挡板和倾角为a 的固定斜面间。

2009届高三期末物理试卷分类汇编交变电流传感器

2009届高三期末物理试卷分类汇编交变电流传感器

《交变电流》、《传感器》一、选择题1．【东台市】7．在纯电阻电路中，当用一个固定的电源（设、r 是定值）向变化的 外电阻供电时，关于电源的输出功率P 随外电阻R 变化的规律如图．则 ABA ．当R=r 时，电源有最大的输出功率． B ．当R=r 时，电源的效率 =50％．C ．电源的功率P 随外电阻R 的增大而增大D ．电源的效率 随外电阻R 的增大而增大．2．【东台市】8．如图所示,一理想变压器原副线圈匝数比为4:1,图中五只电灯完全相同,若B 、C 、D 、E 都能正常发光，则A 灯 DA .一定能正常发光B .比正常发光暗C .比正常发光亮D .一定被烧坏3．【东台市】9．现代汽车在制动时，有一种ABS 系统，它能阻止制动时车轮抱死变为纯滑动。

这种滑动不但制动效果不好，而且易使车辆失去控制。

为此需要一种测定车轮是否还在转动的装置。

如果检测出车辆不再转动，就会自动放松制动机构，让轮子仍保持缓慢转动状态。

这种检测装置称为电磁脉冲传感器，如图甲，B 是一根永久磁铁，外面绕有线圈，它的左端靠近一个铁质齿轮，齿轮与转动的车轮是同步的。

图乙是车轮转动时输出电流随时间变化的图象，下面分析正确的是 ADA ．当齿轮上的齿靠近线圈时，由于磁化使永久磁体磁场增强，产生感应电流，齿的离开与靠近产生的感应电流方向相反B ．当齿轮上的齿靠近线圈时，由于磁化使永久磁体磁场减弱，产生感应电流，齿的离开与靠近产生的感应电流方向相反 7题图A B C D E 8题图C ．车轮转速减慢，电流变化频率变小，周期变大，电流值变大D ．车轮转速减慢，电流变化频率变小，周期变大，电流值变小4．【南通市】如图所示，在场强为E 的匀强电场中，a 、b 两点间的距离为L ，ab 连线与电场方向的夹角为θ，则a 、b 两点间的电势差为 BA ．sin EL θB ．cos EL θC ．ELD ．EL5．【宜兴市】5．如图所示，一闭合直角三角形线框以速度v 匀速穿过匀强磁场区域．从BC 边进入磁场区开始计时，到A 点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的 （ A ）6．【扬州市】3．如图所示，L 1和L 2是输电线，甲是电压互感器，乙是电流互感器。
