减速齿轮原理

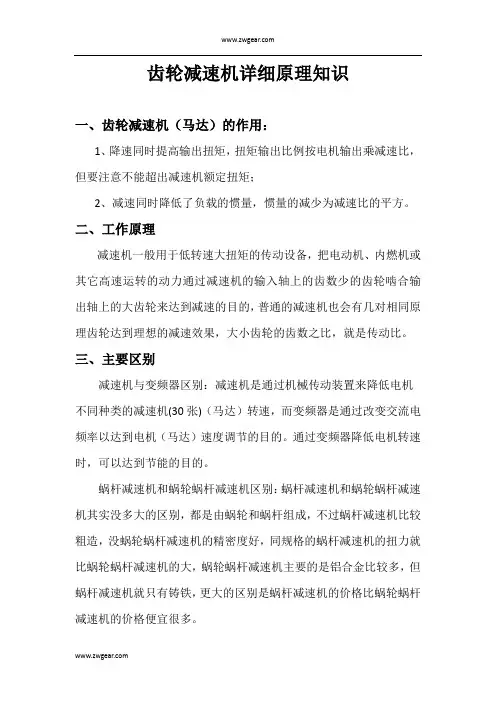

齿轮减速机详细原理知识

一、齿轮减速机（马达）的作用：

1、降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速机额定扭矩；

2、减速同时降低了负载的惯量，惯量的减少为减速比的平方。

二、工作原理

减速机一般用于低转速大扭矩的传动设备，把电动机、内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

三、主要区别

减速机与变频器区别：减速机是通过机械传动装置来降低电机

不同种类的减速机(30张)（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。通过变频器降低电机转速时，可以达到节能的目的。

蜗杆减速机和蜗轮蜗杆减速机区别：蜗杆减速机和蜗轮蜗杆减速机其实没多大的区别，都是由蜗轮和蜗杆组成，不过蜗杆减速机比较粗造，没蜗轮蜗杆减速机的精密度好，同规格的蜗杆减速机的扭力就比蜗轮蜗杆减速机的大，蜗轮蜗杆减速机主要的是铝合金比较多，但蜗杆减速机就只有铸铁，更大的区别是蜗杆减速机的价格比蜗轮蜗杆减速机的价格便宜很多。

四、主要分类减速机是一种相对精密的机械，使用它的目的是降低转速。

增加转矩。它的种类繁多，型号各异，不同种类有不同的用途。减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

五、主要特点蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比。

输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。谐波减速机的谐波传动是利用柔性元件可控的弹性变形来传递运动和动力的，体积不大、精度很高，但缺点是柔轮寿命有限、不耐冲击，刚性与金属件相比较差。输入转速不能太高。行星减速机其优点是结构比较紧凑，回程间隙小、精度较高，使用寿命很长，额定输出扭矩可以做的很大。但价格略贵。齿轮减速机具有体积小，传递扭矩大的特点。齿轮减速机在模块组合体系基础上设计制造，有极多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化。齿轮减速机传动效率高，耗能低，性能优越。摆线针轮减速机是一种采用摆线针齿啮合行星传动原理的传动机型，是一种理想的传动装置，具有许多优点，用途广泛，并可正反运转。

齿轮减速器的介绍

齿轮减速器是将高速旋转的输入轴经过齿轮系作用，转化为低速旋转的输出轴的一种机械传动装置。齿轮减速器广泛应用于机械设备中，例如机床、起重设备、轨道交通、工业自动化、医疗设备等。

运行原理：

输入轴和输出轴通过齿轮传动进行旋转，根据齿轮对传动比的修改，可以将输入轴的高速旋转转化为输出轴的低速旋转。使用齿轮的不同组合可以实现各种传动比，因此可以实现不同的速比减速。

结构分类：

齿轮减速器根据齿轮减速的结构形式可以分为：行星减速器、斜齿轮减速器、蜗杆减速器、同步齿轮减速器等。行星减速器适合于大功率的应用，斜齿轮减速器因为装配方便，使用范围比较广泛，重载和中低伺服应用场合常用蜗杆减速器，同步齿轮减速器则是适用于精密仪器和自动化控制系统中。

适用范围：

齿轮减速器适用的工作情况比较多样化，一般涵盖以下几个方面：1）功率较大，速度比较小的减速应用；2）需要达到较高的准确度的精密仪器；3）需要实现大扭矩传递及启动特别平稳的应用；4）适用于高速传动及限位装置的应用等等。

注意事项： 齿轮减速器在使用过程中需要注意以下几点：1）尽量避免过载，选择合适的齿轮减速器型号；2）定期保养，防止机内积灰和润滑油变质造成的寿命缩短；3）使用时注意轴间距和轴承位置，轴承不应超过轴的两端，以免产生足够的过载距离。

齿轮减速器的工作原理

齿轮减速器是一种常见的机械传动装置，主要通过齿轮的啮合来实现转速减小和扭矩增大。它由输入轴、输出轴和多个齿轮组成。

工作原理如下：当输入轴传动力矩，驱动第一级的齿轮转动。第一级齿轮将输入的高速旋转运动转变为中速旋转运动，并传递给第二级齿轮。当第二级齿轮转动时，速度继续减小，扭矩继续增大，然后传递给第三级齿轮。这样以此类推，通过多级齿轮的啮合转动，最终输出轴得到缓慢旋转的运动。

在齿轮减速器中，齿轮的模数、齿数和啮合角度是关键参数，它们决定了减速比和传递扭矩的大小。通过合理设计不同级数和齿轮参数的组合，可以实现不同的减速比和输出扭矩。

齿轮减速器工作时需要注意的是齿轮的润滑和散热问题。在高速运转时，齿轮之间的摩擦会产生热量，因此需要进行有效的润滑和冷却，以确保齿轮的正常工作和寿命。

总之，齿轮减速器通过齿轮的啮合来实现转速减小和扭矩增大的机械传动装置。它利用齿轮的不同齿数和啮合来实现减速比的调整，广泛应用于各种机械设备中。

行星齿轮减速器原理

行星齿轮减速器是一种常用于机械传动系统中的重要装置。它的主要作用是将高速输入转速降低到所需的低速输出转速，并且能够提供足够的扭矩输出。行星齿轮减速器原理基于行星齿轮的转动和卫星齿轮的轴向移动，通过不同的齿轮组合实现不同的减速比。

行星齿轮减速器由一个太阳轮、多个行星轮和一个环形齿轮组成。太阳轮位于行星齿轮的中心，行星轮则围绕太阳轮旋转并与环形齿轮相啮合。在传动过程中，太阳轮会通过电机等输入轴传递动力，驱动行星轮绕太阳轮旋转。而环形齿轮则通过内啮合与行星轮相连，实现输出轴的运动。

行星齿轮减速器的减速比由行星轮的数量和啮合关系决定。就常见的行星齿轮减速器而言，通常有三种啮合关系：内啮合、外啮合和内外啮合。其中，内啮合行星齿轮减速器的行星轮位于环形齿轮的内部，外啮合则是行星轮位于环形齿轮的外部。而内外啮合则是行星轮既位于环形齿轮的内部，又位于环形齿轮的外部。

行星齿轮减速器的工作原理可以直观地解释为：当太阳轮逆时针旋转时，行星轮也会绕太阳轮逆时针旋转，但行星轮和环形齿轮的方向则相反，即环形齿轮顺时针旋转。由于环形齿轮固定在输出轴上，所以当环形齿轮旋转时，输出轴也会跟随旋转，从而实现减速的效果。

在行星齿轮减速器中，减速比计算公式为：

减速比 = （1 + z） / z * （1 + Z）

其中，z为行星轮的齿数，Z为环形齿轮的齿数。通过调整行星轮和环形齿轮的齿数，可以得到不同的减速比。同时，行星齿轮减速器的输出转矩则是由输入转矩乘以减速比来决定的。

总之，行星齿轮减速器通过行星轮的旋转和环形齿轮的转动，实现高速输入转速降低到低速输出转速的效果。其工作原理基于啮合关系和齿轮的组合方式，经过合理设计可以实现不同的减速比，并且具有较高的传动效率和扭矩输出能力。它在机械传动系统中应用广泛，例如用于工业生产设备、机床、汽车传动等领域。
