ZnO／Ag纳米复合物的制备及光学性质

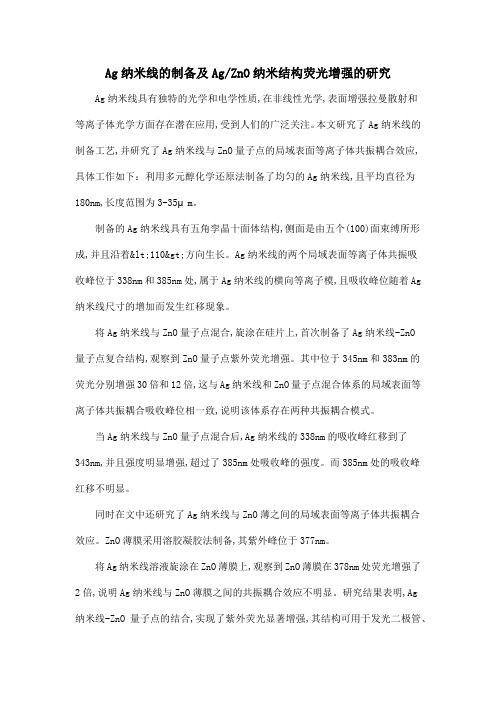

Ag纳米线的制备及Ag/ZnO纳米结构荧光增强的研究Ag纳米线具有独特的光学和电学性质,在非线性光学,表面增强拉曼散射和等离子体光学方面存在潜在应用,受到人们的广泛关注。

本文研究了Ag纳米线的制备工艺,并研究了Ag纳米线与ZnO量子点的局域表面等离子体共振耦合效应,具体工作如下：利用多元醇化学还原法制备了均匀的Ag纳米线,且平均直径为180nm,长度范围为3-35μm。

制备的Ag纳米线具有五角孪晶十面体结构,侧面是由五个(100)面束缚所形成,并且沿着<110>方向生长。

Ag纳米线的两个局域表面等离子体共振吸收峰位于338nm和385nm处,属于Ag纳米线的横向等离子模,且吸收峰位随着Ag 纳米线尺寸的增加而发生红移现象。

将Ag纳米线与ZnO量子点混合,旋涂在硅片上,首次制备了Ag纳米线-ZnO量子点复合结构,观察到ZnO量子点紫外荧光增强。

其中位于345nm和383nm的荧光分别增强30倍和12倍,这与Ag纳米线和ZnO量子点混合体系的局域表面等离子体共振耦合吸收峰位相一致,说明该体系存在两种共振耦合模式。

当Ag纳米线与ZnO量子点混合后,Ag纳米线的338nm的吸收峰红移到了343nm,并且强度明显增强,超过了385nm处吸收峰的强度。

而385nm处的吸收峰红移不明显。

同时在文中还研究了Ag纳米线与ZnO薄之间的局域表面等离子体共振耦合效应。

ZnO薄膜采用溶胶凝胶法制备,其紫外峰位于377nm。

将Ag纳米线溶液旋涂在ZnO薄膜上,观察到ZnO薄膜在378nm处荧光增强了2倍,说明Ag纳米线与ZnO薄膜之间的共振耦合效应不明显。

研究结果表明,Ag纳米线-ZnO量子点的结合,实现了紫外荧光显著增强,其结构可用于发光二极管、LED等光子器件,同时对将来开发ZnO纳米发光器件提供了新途径。

运城学院应用化学系文献综述Ag/ZnO纳米复合材料的制备学生姓名王新光学号2010080412专业班级应用化学1004班批阅教师成绩2013年06月Ag/ZnO纳米复合材料的制备1. 研究背景纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。

纳米科技现在已经包括纳米生物学、纳米电子学、纳米材料学、纳米机械学、纳米化学等学科。

从包括微电子等在内的微米科技到纳米科技，人类正越来越向微观世界深入，人们认识、改造微观世界的水平提高到前所未有的高度。

我国著名科学家钱学森也曾指出，纳米左右和纳米以下的结构是下一阶段科技发展的一个重点，会是一次技术革命，从而将引起21世纪又一次产业革命。

2.制备方法2.1采用沉淀法制备周广、邓建成、王升文[1]采用配位均匀共沉淀法制备了平均粒径约为20 nm的Ag/ZnO纳米复合材料。

利用XRD、TEM及UV-Vis等技术对样品进行了表征,并将其与用浸渍光分解法和光还原沉积法制备的样品在形貌结构及催化降解甲基橙溶液和工业废水性能方面进行了比较。

结果表明,采用配位均匀共沉淀法制备的样品,表现出更加优异的催化降解性能。

庹度[2]采用沉淀法制备了纳米氧化锌,并以它为前驱物,采用高温分解法对纳米氧化锌进行了载银改性处理,制备了载银氧化锌复合纳米粒子,考察了载银前后纳米粒子的粒径与结构。

研究发现,采用沉淀法制备的纳米氧化锌尺寸较为均匀,粒径约为170nm,分散性也较好;载银后的复合纳米粒子粒径略有增加,这来源于银在纳米氧化锌粒子外的成功包覆。

斯琴高娃、照日格图、姚红霞、嘎日迪[3]以ZnCl2.2H2O和无水(NH4)2CO3为原料,采用直接沉淀法制备了纳米氧化锌.TG-DTG-DTA、IR分析结果表明,前驱体为碱式碳酸锌[Zn5(OH)6(CO3)2].前驱体经300℃煅烧1 h、2 h、3 h后分别得到粒径不同的纳米氧化锌.用XRD、TEM和BET等进行表征,300℃煅烧2 h得到的纳米氧化锌的最小粒径约为8 nm,最大约为15 nm,平均粒径约为12 nm,比表面积为80.56 m2/g,纯度达99.9%以上,结果较为满意.郝彦忠、卢俊爱[4]以Ti(SO4)2和Zn(NO3)2为原料,尿素为沉淀剂宿主,运用尿素加压法进行压热反应,经干燥煅烧制备纳米TiO2与ZnO复合纳米粉体,用TEM、XRD对其进行了表征。

药师法规练习题及参考答案一、单选题（共92题，每题1分，共92分）1.根据《疫苗管理法》,关于疫苗生产管理制度的说法,错误的是A、国家对疫苗生产实行严格准入制度B、疫苗上市许可持有人应当具备疫苗生产能力,不得委托生产C、疫苗上市许可持有人应当加强对法定代表人、主要负责人、生产管理负责人、质量管理负责人、质量受权人的培训和考核,及时将其任职和变更情况向省、自治区、直辖市人民政府药品监督管理部门报告D、疫苗上市许可持有人应当建立完整的生产质量管理体系,持续加强偏差管理,采用信息化手段如实记录生产、检验过程中形成的所有数据,确保生产全过程持续符合法定要求正确答案：B2.经营者在市场交易中应当遵循的原则是A、自由、平等、公正、真实守信B、自由、平等、公平、诚实信用C、自愿、公开、公平、诚实信用D、自愿、平等、公平、诚实信用正确答案：D3.药品监督检查是指药品监督管理部门依照法律、法规的规定对药品研制、生产、经营和药品使用单位对照相应的质量管理规范等要求进行合规确认、风险研判、检查评价,建立药品安全信用档案并依法向社会公布结果的药品技术监督过程,以下有关具体环节监督内容错误的是A、在药品研制注册环节,监督检查包括对申请人开展的药物非临床研究、药物临床试验、申报生产研制现场和生产现场开展的检查B、在药品生产环节,监督检查包括《药品生产许可证》换发的现场检查、药品生产质量管理规范实施情况的合规检查等,以及对中药提取物、中药材以及登记的辅料、直接接触药品的包装材料和容器等供应商或者生产商开展的延伸检查C、在药品经营环节,监督检查包括许可检查、常规检查、有因检查和其他检查;按照药品监督检查相关规定,可采取飞行检查、延伸检查、委托检查、联合检查等方式D、药品研发过程和药物非临床研究质量管理规范、药物临床试验质量管理规范执行情况,由省级药品监管部门负责检查正确答案：D4.罂粟壳,必须凭盖有乡镇卫生院以上医疗机构公章的医生处方配方使用,不准生用,严禁单味零售,处方保存A、4年备查B、3年备查C、2年备查D、1年备查正确答案：B5.药品标签或者说明书上应当注明药品项目不包括A、通用名称B、规格C、商品名称D、有效期正确答案：C6.某公民对药品监督管理部门拒绝颁发药品经营许可证的决定不服，可以向人民法院提出A、行政许可B、行政复议C、行政处罚D、行政诉讼正确答案：D7.《医疗器械经营许可证》的有效期是A、2年B、4年C、3年D、5年正确答案：D8.医疗用毒性药品专有标志是A、黑字红底B、红字黑底C、白底黑字D、黑底白字正确答案：D9.关于基本医疗保险用药的说法,正确的是A、中药饮片的甲乙分类由设区的市医疗保障行政部门确定B、各省级医疗保障部门按国家规定纳入《药品目录》的民族药、医疗机构制剂纳入乙类药品管理C、医保药品目录中列入协议期内的谈判药品按照甲类支付D、工伤保险和生育保险支付药品费用时,区分甲、乙两类正确答案：B10.制定三级医院药品处方集和基本用药供应目录的是A、药事管理与药物治疗学组B、医疗机构制剂室C、药事管理及药物治疗委员会D、医疗机构药师正确答案：C11.药品管理法律体系按照法律效力等级由高到低排序,正确的是A、宪法、部门规章、行政法规、法律B、宪法、法律、部门规章、行政法规C、部门规章、行政法规、法律、宪法D、宪法、法律、行政法规、部门规章正确答案：D12.由国务院各部委在本部门的权限范围内制定的是A、行政法规B、部门规章C、法律D、宪法正确答案：B13.口岸药品检验所不予抽样的情形,不包括A、麻醉药品、精神药品B、包装及标签与单证不符的进口药品C、未提供出厂检验报告书和原产地证明原件的进口药品D、批号或者数量与单证不符的进口药品正确答案：A14.属于执业药师不予注册的情形的是A、在三区三州，成绩没有达到合格标准的B、受刑事处罚，自刑罚执行完毕之日到申请注册之日不满三年的C、执业药师无正当理由不在执业单位执业，超过一个月的D、患有精神病，但不在发病期的正确答案：B15.对部分专利药品、独家生产的药品，实行的采购方式是A、直接挂网采购B、招标采购C、谈判采购D、国家定点生产正确答案：C16.《药品生产许可证》有效期为A、3年B、10年C、5年D、20年正确答案：C17.关于药品召回的相关说法,错误的是A、安全隐患是指由于研发、生产等原因可能使药品具有的危及人体健康和生命安全的不合理危险B、主动召回是指药品生产企业对收集的信息进行分析,对可能存在安全隐患的药品进行调査评估,发现药品存在安全隐患的,由该药品生产企业决定召回C、责令召回是指药品监管部门经过调查评估,认为存在安全隐患,药品生产企业应当召回药品而未主动召回的,责成药品生产企业召回药品D、药品召回是指药品生产企业,包括进口药品的境外制药厂商,按照规定程序收回已上市销售的存在安全隐患的药品,已经确认为假药劣药的,采取召回程序正确答案：D18.全面负责药品质量管理工作的人员是A、企业负责人B、企业质量负责人C、质量管理人员D、质量管理部门负责人正确答案：B19.生产日期为2019年11月1号的有效期至A、2021年9月B、2021年12月14日C、有效期10月/2021年D、2021年10月31日正确答案：D20.《药品管理法》规定,国家实行药品安全信息统一公布制度。

ZnO纳米结构光学性质与器件应用研究近年来，纳米材料的研究引起了广泛的关注，其中氧化锌（ZnO）纳米结构因其独特的光学性质和广泛的器件应用潜力而备受研究者的关注。

本文将深入探讨ZnO纳米结构的光学性质，包括其光吸收、光发射和光散射等方面，同时讨论其在光电器件中的应用前景。

首先，我们将着重研究ZnO纳米结构的光吸收特性。

由于ZnO纳米材料具有较大的比表面积和量子尺寸效应，使得其对光的吸收率增强。

实验研究表明，在紫外光区域（约370 nm以下），ZnO纳米结构的吸收显著增强，这归因于其能带结构的尺寸量子限制效应。

此外，通过控制纳米结构的形状、尺寸和表面修饰等手段，还可以实现对光吸收特性的调控，从而提高光电转换效率。

其次，我们将探讨ZnO纳米结构的光发射特性。

ZnO纳米结构表现出独特的发光行为，包括紫外发光和可见光发光，并且在可见光区域表现出强烈的绿色光发射。

这种特殊的光发射行为主要源于ZnO纳米结构的局域化态缺陷和表面态缺陷。

实验研究发现，通过调控纳米结构的形状、尺寸和缺陷控制等方式，可以有效地改变其发光行为，为光电器件的设计和制备提供了新的思路。

此外，我们将介绍ZnO纳米结构在光散射方面的应用研究。

由于其高度结构化和可控性，ZnO纳米结构具有出色的光散射性能，可广泛应用于太阳能电池、光电传感器和光学波导等器件中。

特别是在太阳能电池领域，将ZnO纳米结构应用于光散射层可以显著提高光电转换效率。

此外，通过设计多层结构和优化形状等手段，还可以进一步提高其光散射性能，为光学器件的发展提供了新的途径。

最后，我们将展望ZnO纳米结构在光电器件中的应用前景。

随着纳米技术的不断发展和深入研究，ZnO纳米结构在光电器件中的应用前景逐渐展现。

例如，利用ZnO纳米结构可实现高效的太阳能电池、高灵敏的光电传感器和高性能的发光二极管等器件。

此外，通过控制纳米结构的形状、尺寸和表面改性等手段，还可以进一步提高其器件性能和稳定性。

纳米ZnO复合光催化剂的制备及光催化性能作者：余宜武来源：《北方环境》2013年第09期摘要：本文采用离子交换法制备纳米ZnO/云母复合材料。

用制备的纳米ZnO/云母复合材料在紫外灯下光催化降解甲基橙溶液。

实验过程中采用重铬酸钾法测定催化过程前后甲基橙的COD值，通过UV检测确定以该纳米复合材料为催化剂，在不同条件下对甲基橙的光催化降解率。

结果表明：甲基橙溶液在pH值在5左右时，光催化降解率最高，H2O2浓度为0.9g/L 时，光催化率可达100%，且光催化降解率随纳米复合材料用量增加而增大，以及比较对去离子水和井水配制甲基橙溶液光催化性能。

关键词：离子交换；纳米ZnO/云母复合材料；光催化降解；甲基橙中图分类号：文献标识码：A文章编号1007-0370（2013）09-0127-05前言光催化降解是20世纪80年代兴起的一种新型环境污染处理方法，具有节能、高效、污染物彻底降解的优点[1-4]。

纳米ZnO因兼有半导体光催化剂的光电效应和纳米材料的量子效应且制备成本较低而备受人们关注。

本论文珠光颜料是以云母为基质，在其表面包覆一层高折射率的TiO2等金属氧化物薄膜复合而成。

纳米ZnO/云母复合材料是采用具有优良介电和耐酸碱等性能的片状云母为载体。

本实验采用自制纳米ZnO/云母复合材料作为光催化剂降解甲基橙，研究了纳米ZnO/云母复合材料用量；去离子水和井水配制的甲基橙溶液；甲基橙溶液的pH值；H2O2浓度等因素对纳米ZnO/云母复合材料光催化性能的影响以及为纳米ZnO/云母复合材料的应用提供实验和理论依据。

试验1.1纳米ZnO/云母复合材料的制备1.1.1离子交换的基本原理离子交换反应是可逆反应，但是这种可逆反应并不是在均相溶液中进行的，而是在固态的树脂和溶液的接触界面间发生的。

如在含有SO42-的水溶液，通过ROH型离子交换树脂（除了离子交换树脂中交换基团以外的部分，都用符号R表示）时，发生的交换反应为：2ROH+SO42-→R2SO4+2OH-由于上述反应过程不断消耗ROH型树脂，并使它转化为R2SO4型树脂，造成树脂的交换能力减弱，直至失去交换能力。

ZnO纳米结构的制备及光学性质的研究的开题报告题目：ZnO纳米结构的制备及光学性质的研究课题背景：纳米材料的出现引发了人类对材料科学领域的巨大兴趣，巨大的比表面积和量子效应使得纳米材料具有许多独特的性质，例如热稳定性和光学性质。

在过去的二十年中，ZnO纳米材料已经引起了广泛的关注。

ZnO是一种具有光催化性质、磁性和阳光防护功能的广泛应用的材料，因此ZnO纳米材料的制备及其性能研究成为课题的研究方向，具有重要的科学和实际应用价值。

研究目的：本课题的研究目的是通过改变合成条件制备高品质ZnO纳米结构，探讨其光学性质，并将其应用于光电器件的研究和开发。

研究方案：1. 合成ZnO纳米结构采用热溶液法合成ZnO纳米棒、纳米片和纳米粒子。

以Zn(NO3)2和NaOH为前驱体，在恒温条件下进行溶剂热合成，并通过改变反应时间、溶液浓度、温度等条件来控制合成的ZnO纳米结构的形貌。

2. 表征ZnO纳米结构利用SEM、TEM对合成的ZnO纳米结构进行形貌和晶体结构的表征，利用XRD和EDS检测其晶体相和元素配比，利用UV-Vis吸收光谱对其光学性质进行研究。

3. 应用研究将合成的ZnO纳米结构应用于光电器件的研究和开发，并通过光电转换效率和稳定性的测试来评估其性能。

预期创新点：本课题利用热溶液法制备ZnO纳米结构，通过控制合成条件实现形貌可控，结合光学性质研究，探索其应用于光电器件的发展，有望在材料科学领域做出一定的创新。

预计影响：本课题研究所得的成果对于ZnO纳米结构的制备及其光学性质的研究有着积极的意义，为光电器件的研究和开发提供基础和支撑，并促进ZnO材料在其他领域的应用。

ZnO纳米材料的制备及其光性能分析ZnO纳米材料的制备及其光性能分析摘要：随着纳米材料的研究和应用逐渐深入，ZnO纳米材料因其优异的光学性质和广泛的应用潜力而备受关注。

本文通过对ZnO纳米材料的制备方法及其光性能的分析，探讨了其在可见光谱范围内的应用前景和潜在问题。

1. 引言ZnO是一种重要的半导体材料，在可见光范围内具有良好的透明性和光学性能。

纳米化技术使ZnO纳米材料的制备更加容易，并且能够调控其形貌和结构，进一步扩展了其应用领域。

本文主要研究了ZnO纳米材料的制备方法和其在光学性能方面的应用。

2. ZnO纳米材料的制备方法2.1 水热法水热法是制备ZnO纳米材料常用的方法之一。

通过在高温高压条件下将Zn源物与反应溶液中的脱水剂反应，在特定的温度、压力和时间下得到纳米级的ZnO颗粒。

这种方法可以控制纳米粒子的形貌和大小。

2.2 氧化法氧化法是将氧化锌粉末进一步破碎并通过化学反应得到纳米级ZnO颗粒的方法。

具体步骤包括溶液制备、沉淀制备和煅烧等。

这种方法制备的ZnO纳米材料通常具有较高的纯度和比表面积。

2.3 等离子体辅助沉积法等离子体辅助沉积法是一种通过等离子体溅射氧化锌薄膜并在退火过程中形成纳米颗粒的方法。

这种方法对制备较大面积的纳米薄膜具有较高的效率和可控性。

3. ZnO纳米材料的光性能分析3.1 光吸收与发射性质ZnO纳米材料在可见光谱范围内具有很好的吸光性能，吸收光谱主要集中在紫外光区域，具有很高的吸收系数。

此外，ZnO纳米材料还表现出良好的荧光性能，其荧光峰位主要在380-420 nm范围内。

3.2 光电导性质由于ZnO纳米材料是一种半导体材料，因此具有良好的光电导性能。

通过引入掺杂元素或修饰表面，可以调控和增强ZnO纳米材料的光电导能力。

这使得ZnO纳米材料在光电器件和太阳能电池等领域有广泛的应用前景。

3.3 光催化性能ZnO纳米材料具有较高的光催化性能，可以在可见光区域内吸收光能并产生电子-空穴对。

ZnO纳米复合材料的制备、表征及其光催化性能的研究开题报告一、课题背景随着环境污染问题的日益突出，探索高效、环保的污染治理手段成为迫在眉睫的任务。

光催化技术由于具有高效、无二次污染等优点，被广泛应用于水处理、空气净化和有机污染物的降解等领域，成为一种重要的环境治理技术。

作为一种重要的光催化材料，ZnO因其光催化性能优异、低成本等特点得到了广泛关注。

目前，制备ZnO纳米结构已经成为探索ZnO光催化性能的热点研究方向之一。

同时，通过将ZnO与其他物质复合，可以进一步提高其光催化性能，因此开展ZnO纳米复合材料的研究对于提高光催化技术的效率和应用范围具有重要意义。

二、研究内容和目标本课题将采用常规化学合成法制备ZnO纳米复合材料，并对其进行表征。

同时，通过考察ZnO复合材料的光催化性能，探究不同复合材料对ZnO光催化性能的影响，以期为开发高效、稳定的光催化材料提供理论依据。

具体任务包括：1. 合成适宜的ZnO复合材料。

将ZnO与具有改善或增强其光催化性能的适宜物质进行复合，如碳材料、MnO2等，以提高其催化效率和稳定性。

2. 对制备的ZnO纳米复合材料进行结构、形貌和光学性质等的表征。

采用XRD、SEM、TEM等技术对复合材料的结构和形貌进行分析，使用UV-Vis分光光度计研究其光学性质。

3. 考察ZnO纳米复合材料的光催化性能。

对纳米复合材料进行光催化降解有机染料如罗丹明B等实验，研究复合材料在光照下催化降解上述污染物的催化性能及稳定性。

三、研究意义本课题旨在通过制备ZnO纳米复合材料，探究不同复合材料对ZnO 光催化性能的影响，为光催化应用提供一定的理论和实验基础。

同时，该项研究有望为ZnO纳米复合材料的应用提供一种新思路，进一步推动光催化技术的发展和应用。
