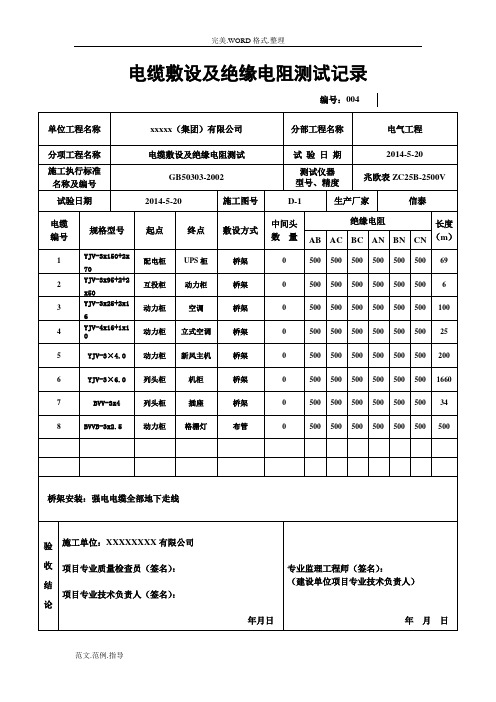

3543-G614电缆电线敷设及绝缘电阻测量记录(20200801114649).pdf

绝缘电阻测试记载（一）【2 】质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）
质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
绝缘电阻测试记载（一）质控（电）表4.3.4－2 共页第页
第21页，－共21页。

安管14—5表山西省工业设备安装公司

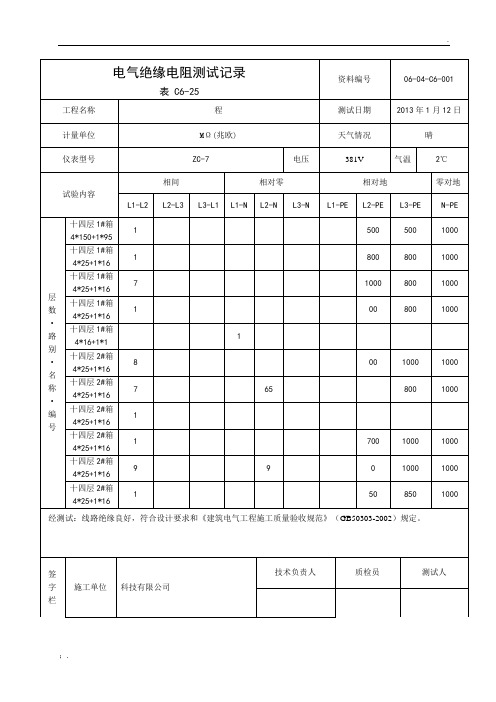

电气绝缘电阻测试记录
缆线路、电机等绝缘电阻的测试；
2、表中A代表第一相、B代表第二相、C代表第三相、N代表零线、（中性线）、
NE代表接地线。

安管14—6表山西省工业设备安装公司
电气接地电阻测试记录
注：本表适用于各种类型接地电阻测试。

填表说明：
1、施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。

当施工现场与外电线路共用同一供电系统时，电力线路采用TT系统，不得一部分设备作保护接零，另一部分设备作保护接地。

2、变压器（发电机）总容量不超过100KVA，工作接地电阻、保护接地电阻不大于10Ω,重复接地电阻每一处不大于30Ω,但重复接地不少于三处，所有重复接地电阻的并联等效电阻不大于10Ω。

3、变压器（发电机）总容量在100KVA以上，工作接地电阻、保护接地电阻不大于4Ω，重复接地电阻不大于10Ω，但重复接地不少于三处。

SG－A008绝缘电阻测试记录工程名称分项工程名称照明电气施工单位仪表型号工作电压220V/380V 电压等级500V测试日期规定值（MΩ）≥0.5层段、设备、线路、名称一层W1W2 W3 L1 L2 L3 L4 L5绝缘电阻（MΩ）A—B 150 200 130B—C 130 200 140C—A 140 180 120A—N 130 120 130 120 80B—N 110 180 120 130 20 C—N 120 150 120 140A—PE 130 180 110 110 110B—PE 110 170 100 100 90 C—PE 120 150 120 130N—PE 100 120 100 100 90 100 100 60该检验批线路的绝缘电阻测试值为（20～200）MΩ>0.5 MΩ，符合规范要求，合格。

试验员：年月日施工单位检查评定结果经检查，该检验批的绝缘电阻实测值皆大于0.5兆欧（MΩ），符合规范要求，评定合格。

项目专业质量检查员：注册建造师（技术负责人）：年月日监理（建设）单位验收结论经旁站测试，绝缘电阻值符合要求，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制SG—A008填写说明一、本表适用于电气安装工程电线、电缆、电气设备、照明器具、消防线路、消防设备等电气装置的绝缘电阻测试。

二、该工程的检验批可按建筑物电气安装的系统、电气设备的种类及电气设备的台（套）进行划分。

三、测试要求：测量绝缘电阻所用兆欧表的电压等级如下：1．100V以下的电气设备或线路采用250V兆欧表。

2．100～500V的电气设备或线路采用500V兆欧表。

3．500～3000V的电气设备或线路采用1000V兆欧表。

4．3000～10000V的电气设备或线路采用2500V兆欧表。

低压电器交接试验绝缘电阻值用500v兆欧表测绝缘电阻≥1MΩ，潮湿场所，绝缘电阻值≥0.5MΩ1kv 以下配电装置及馈电线路的绝缘电阻值不应小于0.5MΩ，二次回路必须大于1MΩ。
