题目第二章发电机好好学习天天向上，每天进步一点点，做终生汽车维修人！Contents Page目录页发电机9.交流发电机的分类（1）按结构分类1）外装电压调节器式交流发电机在载货汽车和大型客车上应用较普遍,如东风EQ1090型载货汽车使用的JF132型交流发电机,解放CA1O91型载货汽车使用的JF1522A型交流发电机等。
2）整体式交流发电机（内装电压调节器式）内装电压调节器式交流发电机多用于轿车,如一汽奥迪、上海桑塔纳等轿车用JFZ1913Z型交流发电机。
3）带泵交流发电机带泵交流发电机多用于柴油车,在发电机后端带有真空制动助力泵,如图2-1所示交流发电机。
（3）按装用的二极管数量分类1）6管交流发电机其整流器由6只硅二极管组成,这种型式应用最为广泛,如东风EQ1090车使用的JF132型、解放CA1O91型车使用的JF1522A、JF152D型交流发电机等。
2）8管交流发电机指具有两个中性点二极管的交流发电机,其整流器总成共有8只二极管,如天津夏利TJ71OO，微型轿车所用的JFZ1542型交流发电机。
3）9管交流发电机指具有三个励磁二极管的交流发电机,其整流器总成共有9只二极管,如北京BJ1022型轻型载货车用的JFZ141型交流发电机。
4）11管交流发电机指具有中性点二极管和励磁二极管的交流发电机,其整流器总成共有11只二极管。
如东风EQ1118载货车用JFW2621型发电机、桑塔纳轿车所用的JFZ1913Z型交流发电机。
5）大众辉腾12管水冷交流发电机，恒定输出190A的电流。
短期峰值输出可达300A。
发电机包含被一个转子绕组激励的6个定子绕组如图2-3、2-4所示。
11.定子总成结构定子总成也称电枢,是由铁芯和三相绕组组成,它的作用是产生和输出三相交流电。
定子槽内置三相对称绕组,每相绕组匝数相等,彼此相差120°相位角度。
三相绕组的一端共同连接在一起,形成发电机的中性点。

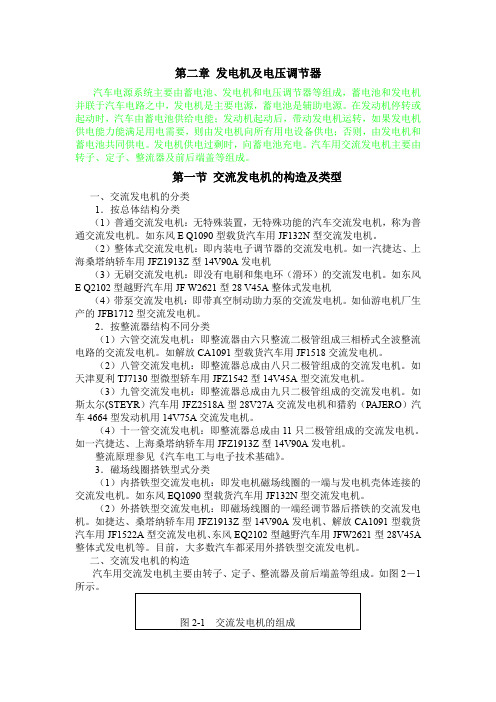

第二章 发电机及电压调节器 汽车电源系统主要由蓄电池、发电机和电压调节器等组成，蓄电池和发电机并联于汽车电路之中，发电机是主要电源，蓄电池是辅助电源。在发动机停转或起动时，汽车由蓄电池供给电能；发动机起动后，带动发电机运转，如果发电机供电能力能满足用电需要，则由发电机向所有用电设备供电；否则，由发电机和蓄电池共同供电。发电机供电过剩时，向蓄电池充电。汽车用交流发电机主要由转子、定子、整流器及前后端盖等组成。
第一节 交流发电机的构造及类型 一、交流发电机的分类 1．按总体结构分类 （1）普通交流发电机：无特殊装置，无特殊功能的汽车交流发电机，称为普通交流发电机。如东风E Q1090型载货汽车用JF132N型交流发电机。 （2）整体式交流发电机：即内装电子调节器的交流发电机。如一汽捷达、上海桑塔纳轿车用JFZ1913Z型14V90A发电机 （3）无刷交流发电机：即没有电刷和集电环（滑环）的交流发电机。如东风E Q2102型越野汽车用JF W2621型28 V45A整体式发电机 （4）带泵交流发电机：即带真空制动助力泵的交流发电机。如仙游电机厂生产的JFB1712型交流发电机。 2．按整流器结构不同分类 （1）六管交流发电机：即整流器由六只整流二极管组成三相桥式全波整流电路的交流发电机。如解放CA1091型载货汽车用JF1518交流发电机。 （2）八管交流发电机：即整流器总成由八只二极管组成的交流发电机。如天津夏利TJ7130型微型轿车用JFZ1542型14V45A型交流发电机。 （3）九管交流发电机：即整流器总成由九只二极管组成的交流发电机。如斯太尔(STEYR）汽车用JFZ2518A型28V27A交流发电机和猎豹（PAJERO）汽车4664型发动机用14V75A交流发电机。 （4）十一管交流发电机：即整流器总成由11只二极管组成的交流发电机。如一汽捷达、上海桑塔纳轿车用JFZ1913Z型14V90A发电机。 整流原理参见《汽车电工与电子技术基础》。 3．磁场线圈搭铁型式分类 （1）内搭铁型交流发电机：即发电机磁场线圈的一端与发电机壳体连接的交流发电机。如东风EQ1090型载货汽车用JF132N型交流发电机。 （2）外搭铁型交流发电机：即磁场线圈的一端经调节器后搭铁的交流发电机。如捷达、桑塔纳轿车用JFZ1913Z型14V90A发电机、解放CA1091型载货汽车用JF1522A型交流发电机、东风EQ2102型越野汽车用JFW2621型28V45A整体式发电机等。目前，大多数汽车都采用外搭铁型交流发电机。 二、交流发电机的构造 汽车用交流发电机主要由转子、定子、整流器及前后端盖等组成。如图2－1所示。
