目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方式 (14)第七章平安施工方法 (19)第八章基础爱惜、文明施工与环境爱惜方法 (23)第九章施工进度图 (24)第十章企业最近几年完工的同类工程业绩 (25)第一章工程概况一、工程简况青岛即墨市110KV玉石输变电工程，新立角钢塔21基，钢管塔5基，采纳现浇混凝土台阶式基础和板式基础。

二、交通运输条件本线路青岛即墨市, 线路交通条件良好。

但雨水季节载重汽车难行驶，运输有必然的难度。

3.工期目标：2021年5月4日至2021年5月31 日第二章基础施工工艺流程图第三章线路复测、分坑一、线路复测对所利用的经纬仪、钢卷尺、标尺等测量工具，须在有效利用期内，而且必需进行校正，符合精度要求方可利用，经纬仪最小读数不大于1′。

依据设计平断面图及杆塔明细表，查对现场基础是不是与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测要紧内容和许诺误差见第六章线路复测质量要求及检查方式。

复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。

二、基础分坑本工程依照塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必需核实塔位中心桩及地形是不是正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是不是符合《铁塔及基础明细表》中所标注的数据。

分坑放样时，以基础中心桩为准，以基坑底与中心桩高差操纵各个洞深。

同时考虑基础浇制成型后基础表面露出地面高度知足设计要求，不能形成凹进地面现象。

校核基础爱惜范围及基础高低腿是不是符合设计要求，如有不够时应及时通知项目部及设计。

铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工进程中无法保留的塔位中心桩，挖除前必需在平基阻碍范围之外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。

输电线路工程基础施工作业指导书工程项目部（盖章）________年____月____日目录一、工程概况 2二、线路复测 3三、基面开挖 4四、分坑8五、基坑开挖和埋坑11六、扎筋组模12七、基础浇制14八、接地及排水沟工程17九、与监理关系19十、质量注意事项19 十一、安全注意事项21 十二、文明施工22 十三、环境保护23 十四、附件：1）基础安全保证措施2）基础质量保证措施一、工程概况：本工程架设在铁塔左侧，其余#13～开断点#15（J2）段（长0.582km）采用单回路铁塔架设（铁塔新建）。

全线共新建双回路铁塔16基，其中直线塔5基，转角塔11基（其中单回路4基），本工程导线采用2×LGJX-300/25型稀土钢芯铝绞线。

全线采用两根地线均为GJ-80钢绞线。

2、本工程线路途经地区部分为高山地区，地形起伏大，地质多岩石与硬塑土，不易开挖。

3、根据沿线的地形地质条件，许多塔位利用山体的原有坡地，采用不等高基础，以减少植被破坏、减少塔基开挖对边坡稳定性的影响。

基础型式采用现浇直柱和斜柱地脚螺栓式钢筋砼基础，基础砼采用C25级、C20级，垫层砼采用C10。

5、施工单位拿到设计图纸及《施工明细表》后，要进行认真的审核、校对，发现错误或有疑问应及时与工程部联系。

6.本工程基础由一个施工队施工。

施工队承担的基础施工情况如下表：二、线路复测1、施工测量前，必须对所有的仪器和测量用具进行全面检查和校对，并熟悉有关图纸和说明。

2、为保证工程质量，必须由持有操作证的测工对所有桩位进行测量。

当有下列条件之一时，应查明原因并予以纠正：2.1 以设计勘测订立的两个相邻直线桩为基准，其横线路方向偏差大于50mm。

2.2 当采用经纬仪视距法复测距离时，顺线路方向两相邻塔位中心桩间的距离与设计值的偏差大于设计档距的1%。

2.3 转角桩的角度值，用方向法复测时对设计值的偏差大于1’30”。

3、施工测量时，应对下列几处地形标高进行重点复测：3.1 地形变化较大，导线对地距离有可能不够的地形凸起点的标高。

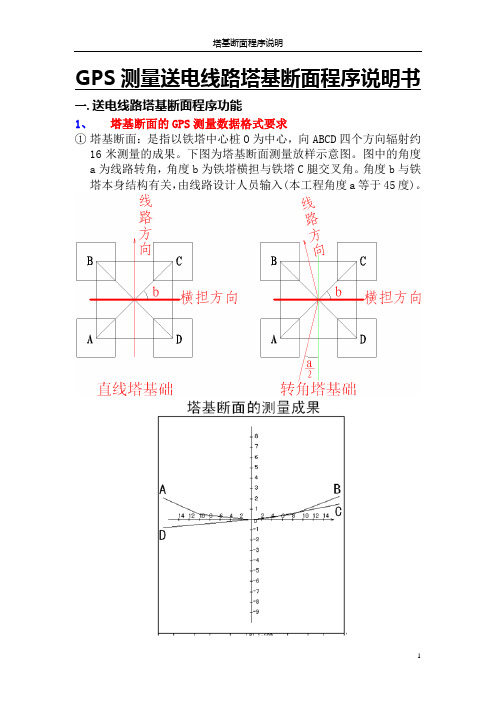

GPS测量送电线路塔基断面程序说明书一.送电线路塔基断面程序功能1、塔基断面的GPS测量数据格式要求①塔基断面：是指以铁塔中心桩O为中心，向ABCD四个方向辐射约16米测量的成果。

下图为塔基断面测量放样示意图。

图中的角度a为线路转角，角度b为铁塔横担与铁塔C腿交叉角。

角度b与铁塔本身结构有关，由线路设计人员输入(本工程角度a等于45度)。

图1-1 塔基断面测量上图为塔基断面测量成果图。

图中的四个曲折线，代表自O点向ABCD四个方向测量的地形断面，O点以上为正，以下为负。

②塔基断面的测量数据，由多行数据组成。

第一行为铁塔中心桩的坐标，其余行是塔基断面数据。

各数据之间以逗号分隔。

见下例。

J12,3793946.642,501061.883,422.572a1,3793945.762,501063.806,421.503a1,3793945.762,501063.806,422.503a2,3793946.803,501066.027,423.340a3,3793946.833,501068.059,424.975a4,3793946.899,501069.932,425.041a5,3793946.997,501072.399,426.287a6,3793947.227,501076.832,425.554b1,3793944.532,501061.886,420.508b2,3793942.287,501062.021,421.562b3,3793939.000,501062.120,422.561b4,3793936.162,501062.308,423.535b5,3793931.544,501062.516,426.582c1,3793946.587,501061.368,420.557c2,3793946.553,501060.159,421.572c3,3793946.579,501059.296,422.624c4,3793946.476,501058.479,423.642d1,3793947.993,501061.838,420.592d2,3793948.987,501061.777,422.617d3,3793950.006,501061.679,423.626d4,3793950.623,501061.730,424.651序号: 3桩号: JZ塔型: HJYF241-24ZYaz1,3797836.59,502220.85,353bz1,3797838.26,502222.33,352.8by1,3797837.71,502222.13,352.8cz1,3797839.22,502222.37,352.8cy1,3797838.58,502222.35,352.8◆中心桩号一般以J,Z或其它字符开始，后面跟随X,Y,H坐标。

日喀则—拉孜110KV 送电线路工程第Ⅰ标段基础施工作业指导书本标段铁塔基础为斜柱式钢筋混凝土基础。

1．基础施工设计有关规定：⑴线路走向：本线路基础施工设计规定如专项图-1所示：专项图-1⑵ 塔位① 全线塔位均以埋设木桩作为标志，部分直线（杆）塔位现场无桩者，均以“Zxx(Cxx)±X ”表示，意为该塔位由Zxx 或Cxx 桩前进或后退X 米。

② 塔位均应在施工前复测档距、高程及转角度数。

凡丢失桩的塔位，应补定塔位桩，且与平断面定位图核对无误后方可施工。

⑶ 施工基面每基铁塔所降基面均是以塔位中心桩顶面开始计算，使用高低腿的塔位各腿应挖小平台。

高腿以中心桩（定位高）为基准，低腿以铁塔长腿的呼称高为基准。

⑷中心桩位移转角塔施工分坑时中心桩均需位移，其位移值见明细表，位移方向正值表示沿转角内角平分线内侧方向移动，负值则向反方向移动。

2 、基础工程主要工序工艺流程：3、施工方法及技术要求3.1、 线路复测⑴ 交接桩：主要交接设计线路勘测时钉立的转角桩（J 桩）、日喀则 变电站 拉孜 变电站直线桩（Z桩）和控制桩（C桩）的测量桩位，以此作为施工测量的依据。

⑵复测：根据设计交桩和《平断面图》，复测线路各个测量桩位的距离，标高和转角桩的转角度数；还要复核地形变化大，导线对地距离可能不够的地形凸起点，杆塔间被跨越物的标高，相邻塔位的相对高差。

若发现复核值与设计值不符，并超过《规范》规定时，应及时查明原因予以纠正，并报设计取得认可。

测量工应按测量的操作程序进行作业，经纬仪应整平对中，正倒镜两测回反复校核，避免失误，读数应准确，数据齐全，记录清楚。

（Ⅰ）复测直线桩的方法：应采用正倒镜分中法检查直线塔位的偏移，如专项图-2所示：专项图-2将经伟仪臵于C2桩上，先用正镜后视C1桩，然后倒转望远镜在C3桩一侧测得A点；再水平旋转望远镜，用倒镜后视C1桩，然后再倒转望远镜测得B点，AB连线的中点C′3与C3桩的水平距离d即为直线桩的横线路偏移值。

目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方法 (14)第七章安全施工措施 (19)第八章基础保护、文明施工与环境保护措施 (23)附件1：基础工程明细表第一章工程概况1、工程简况本工程为110kV 青城站电源线路，芦湖一高青县城北T 接线T 接青城 变，新建110kV 线路路径长度12.28km ，其中同塔双回线路2x i2.2km 双 回电缆线路2 X0.08km 。

2、 交通运输条件本线路所经地区为高青县境内，线路交通条件良好。

但雨水季节载重汽 车难行驶，运输有一定的难度。

3、 地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位 在自然地坪下1.0 — 2.0m 。

4、 基础型式及工程量基础采用现浇阶梯式钢筋混凝土基础，采用 C25混凝土，C10打垫层。

5、杆塔基础编号规定线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下第二章基础施工工艺流程图图所示’ ------ 塔血_中心 ------- 1—— IA 0 孑直线塔基础匚C I第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1'。

1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数据相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1 ）。

1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。

1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。

1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。

2、基础分坑2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。

技术部角钢塔放样难点汇总1、挂点处：挂线角钢间距，挂线孔距，跳线孔距。

挂线板孔径的大小，火曲方向。

筋板或角钢碰挂线孔。

单挂点还是双挂点。

2、变坡处、井口处：变坡处连接板火曲线的位置。

3、地脚处：地脚筋板角度。

一、查看技术协议及订单：1、根据技术协议及订单了解工程进度及交货时间；2、根据技术协议及订单了解本次工程所来图纸数量，知道要加工角钢塔的塔型、标高、基数、订货重量、转角铁塔的转角形式、地脚形式、构件断面形式（单背、双背、四背）、高低腿配置等；3、根据技术协议了解铁塔制造过程中要遵循的技术要求及性能参数，如铆焊破口形式等；4、根据技术协议了解螺栓规格、级别、垫片使用要求、防盗螺栓要求范围、螺栓垫片余量等；5、根据技术协议了解发货所需图纸形式及份数等二、图纸审核：接到外来图纸以后，技术部进行审图，审核主要包括以下几项：1、根据技术协议（合同）及总图、目录，检查图纸是否齐全、清楚，标示是否完整；2、仔细阅读加工说明及更改说明，明确按何种标准执行，特别要注意孔距、短距、准距（进线）是否有特殊要求；3、若有基础图，要校核基础根开、铁塔根开、地脚螺栓间距是否正确无误，若有错误，立即通知原设计单位或客户进行修正；4、若有插入式和地脚式两种形式，必须搞清楚按何种形式加工，否则不能进行塔脚部分放样，如插入角钢不是我厂加工，需联系生产厂家进行连接部分核对，确保连接无误；5、斜材插入主材式结构，审核虚实线角钢是否相互影响螺栓安装。

有插入角钢工艺卡时，要核对工艺卡的角钢螺栓排列形式及尺寸与结构图是否一致，如不一致，立即通知原设计单位或客户、插入角钢生产厂家进行修正；6、审核图纸分段之和是否与总体高度相符，总图横担单线标注尺寸与结构图单线标注尺寸是否相符；7、根据铁塔根开、封顶尺寸计算段与段接口尺寸是否正确（注意变坡）；8、审核段与段之间主材与包铁、斜材与联板连接处螺栓数量、规格、排列方式是否正确。

注意上下段主材规格不同且有内包铁时，图纸是否注明加有垫板。

青海玉树娘拉乡35kv输变电工程二标段基础施工方案甘肃金胜电力工程有限公司青海玉树娘拉乡35kv输变电工程二标段基础施工方案一、编制说明：为保证白扎-娘拉35kV线路架线施工的顺利进行，确保工程质量、安全和进度目标的完成，特编制本施工方案，指导本工程在基础时的施工。

二、编制依据：1、图纸以及说明；2、《电力建设工程施工技术管理制度（GB/T50326-2001）》；3、《110～500千伏架空电力线路工程质量及评定规程（DL/T5168-2002）》；4、《娘拉乡35kv变配电工程施工组织设计》；5、线路经过地区的调查资料及地方法规等；三、工程概况本标段交通便道路面较差，运输条件比较困难；主要跨越扎曲河两次，10kv线路一次，通讯线路七次，线路自白扎35kv变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv变电站，本标线路全长约12km。

海波高度在3600m-4400m左右，地型复杂，大部分塔位在半坡或山脊，运输困难。

表层地质为中密碎石混粉土，底部为风化砂板石，局部地面风化岩裸露，岩石工程性良好。

全线均为铁塔，共计59基，基础均为现浇混凝土基础。

四、基础施工方案1、线路复测（1）对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1′。

依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。

（2）各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符，对遗失桩应按要求进行补钉，复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。

2、基础分坑（1）本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。

目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方法 (14)第七章安全施工措施 (19)第八章基础保护、文明施工与环境保护措施 (23)附件1:基础工程明细表文案大全 A 1__ r第一早工程概况1、 工程简况清江至葛山、白沙220kV 双回线路破口进新干变工程，将现有的白沙至 清江、葛山至清江220kV 送电线路分别破口至新干变（熊家曹站址）。

线路长 度：葛山、白沙侧至新干变破口段长 2.214km ，清江侧至新干变破口段长2.453km,全线双回路、单回路塔设计。

新建铁塔17基。

2、 交通运输条件本线路所经地区为新干县境内，线路交通条件良好。

但雨水季节载重汽 车难行驶，运输有一定的难度。

3、地形地貌情况：沿线地质条件良好，地貌以丘陵、河网泥沼为主，海 拔标高在30-100米之间。

4、 基础型式及工程量基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。

基础砼量 802.27 m 3,采用C20混凝土，其中斜柱柔性基础需用 C10打垫层。

5、 杆塔基础编号规定线路方向由小号侧（新干变）至大号侧（破口侧）方向，基础编号如下 图所示____ 塔五一中」心 __ ! C/' ------------- 直线塔基础 小号侧（新干变侧）耐张塔基础大号侧（破口侧） 大号侧（破口侧）______ - _____ C D a 宙 塔 5 B- -- -- - — —-—— 小号侧（新干变D第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于T。

1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数据相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。
