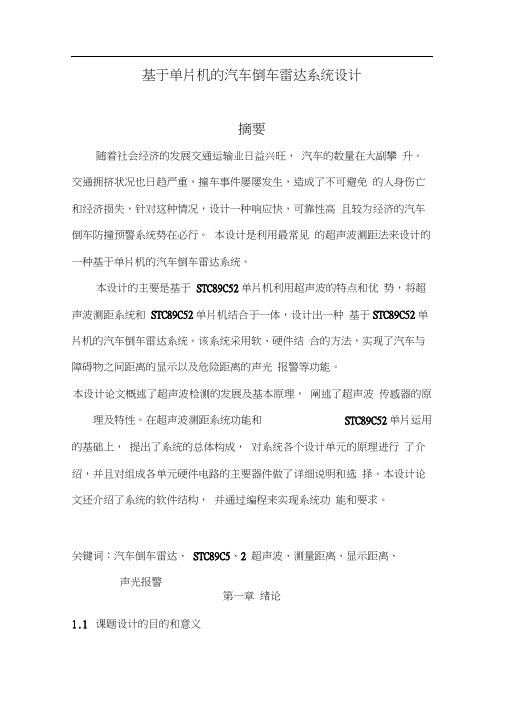

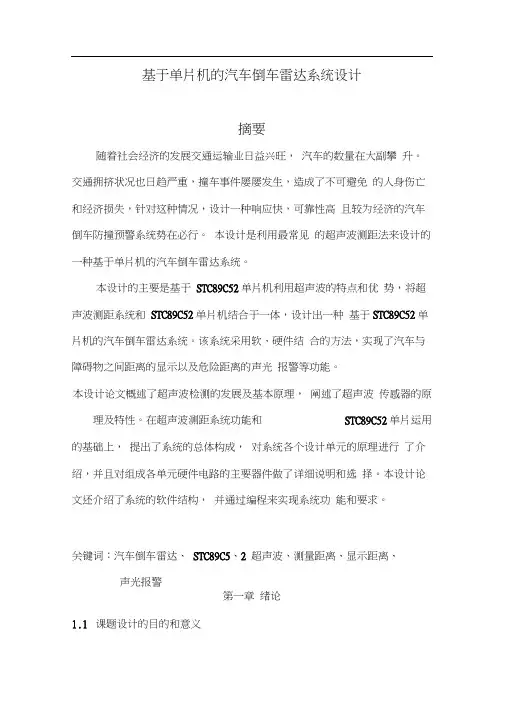

基于单片机的汽车倒车雷达系统设计摘要随着社会经济的发展交通运输业日益兴旺，汽车的数量在大副攀升。
交通拥挤状况也日趋严重，撞车事件屡屡发生，造成了不可避免的人身伤亡和经济损失，针对这种情况，设计一种响应快，可靠性高且较为经济的汽车倒车防撞预警系统势在必行。
本设计是利用最常见的超声波测距法来设计的一种基于单片机的汽车倒车雷达系统。
本设计的主要是基于STC89C52单片机利用超声波的特点和优势，将超声波测距系统和STC89C52单片机结合于一体，设计出一种基于STC89C52单片机的汽车倒车雷达系统。
该系统采用软、硬件结合的方法，实现了汽车与障碍物之间距离的显示以及危险距离的声光报警等功能。
本设计论文概述了超声波检测的发展及基本原理，阐述了超声波传感器的原理及特性。
在超声波测距系统功能和STC89C52单片运用的基础上，提出了系统的总体构成，对系统各个设计单元的原理进行了介绍，并且对组成各单元硬件电路的主要器件做了详细说明和选择。
本设计论文还介绍了系统的软件结构，并通过编程来实现系统功能和要求。
关键词：汽车倒车雷达、STC89C5、2 超声波、测量距离、显示距离、声光报警第一章绪论1.1课题设计的目的和意义随着汽车的普及，越来越多的家庭拥有了汽车。
交通拥挤状况也随之出现，撞车事件也是经常发生，人们在享受汽车带来的乐趣和方便的同时，更加注重的是汽车的安全性，许多“追尾”事故都与车距有着密切的关系。
为了解决这个安全问题，设计一种汽车测距防撞报警系统势在必行。
由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。
利用超声波检测往往比较迅速、方便、计算简单。
所以超声波测距法是一种非常简单常见的方法，应用在汽车停车的前后左右防撞的近距离测量，以及在汽车倒车防撞报警系统中，超声波作为一种特殊的声波，具有声波传输的基本物理特性—折射，反射，干涉，衍射，散射。
摘要近年来，我国的汽车数量正逐年增加，在公路、街道、停车场、车库等拥挤、狭窄的地方倒车时，驾驶员既要前瞻，又要后顾，稍微不小心就会发生追尾事故。
因此，增加汽车的后视能力，研制汽车后部探测障碍物的倒车雷达便成为近些年来的研究热点。
为此，设计了以单片机为核心，利用超声波实现无接触测距的倒车雷达系统。
工作时，超声波发射器不断发射出一系列连续脉冲，给测量逻辑电路提供一个短脉冲。
最后由信号处理装置对接收的信号依据时间差进行处理，自动计算出车与障碍物之间的距离。
目前，国内外一般的超声波测距仪，其理想的测量距离为0.5m～5m，因此大都用于汽车倒车雷达等近距离测距中。
设计根据声波在空气中传播反射原理，并且也介绍了基于STC89C52单片机的超声波测距器。
该设计由超声波模块HC-SR04、LED显示电路、键盘控制电路以及报警模块等部分组成，在探测范围内数码管显示出汽车与障碍物的距离，当距离小于所设计的安全距离时，蜂鸣报警器发出报警声，辅助驾驶人员能够安全倒车驾驶。
关键词：超声波；测距；STC89C52；HC-SR04；倒车雷达AbstractIn recent years, the number of cars in China is increasing year by year. On highways, streets, parking lot, garage and other crowded, narrow place when reversing, the driver should be forward-looking, want to look back again, a bit not careful collision occurs.Therefore. Increase the car rear view ability, detect obstacles of developing the back of my car reversing radar has become a hot research topic in recent years. Therefore, designed with the single chip processor as the core, the use of ultrasound to realize non-contact ranging reverse radar system. Work, ultrasonic transmitter continuously emit a series of consecutive pulse,For logic circuit provides a short pulse measurement. , the ideal measuring distance of 0.5 m ~ 5 m, so mostly used in the close distance such as car reversing radar. Design according to the principle of the reflected sound waves in the air, and also introduces the ultrasonic range finder based on STC89C52 single-chip microcomputer. The design by the ultrasonic transmitting, LED detailed introduces the ranging system hardware composition. Ultrasonic receiving circuit using HC - SR04 transceiver discrete integrated ultrasonic probe, the module consists of ultrasonic emitter, receiver and control circuit.KEY WORD:Ultrasonic；Measure distance；STC89C52；HC-SR04；Reversing radar目录摘要 (I)Abstract (I)目录................................................................ I I第1章绪论 (1)1.1 项目研究背景 (1)1.2 目前国内倒车雷达的发展现状 (2)1.3 项目研究内容与方法 (4)第2章总体设计方案及论证 (5)2.1 系统的总体框图 (5)2.2 各模块的功能 (6)第3 章超声波测距原理 (7)3.1 超声波测试分析 (7)3.2超声波测距模块 (9)第4章硬件实现及单元电路设计 (113)4.1 单片机STC89C52RC (113)4.2 主控制模块设计 (146)4.3 时钟电路的设计 (19)4.4 复位电路的设计 (16)4.5 显示电路的设计 (17)4.6声音报警电路的设计 (19)4.7 键盘模块设计 (19)4.8 电源设计 (20)第5章系统的软件设计 (20)5.1 系统的主程序设计 (21)5.2 中断处理程序 (22)5.3 显示子程序 (28)5.4 距离计算子程序 (29)第6章总结和展望 (29)6.1 总结 (269)6.2 展望 (260)致谢 (271)参考文献 (282)附件1： (293)PCB图、代码及实物图 (266)附件2 (43)中英文翻译 (43)第1章绪论倒车雷达又称泊车辅助系统，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了驾驶的安全性。
基于单片机的倒车雷达系统设计随着汽车数量的增多，道路的拥堵也越来越严重，特别是在城市里，车辆的进出显得异常棘手。
在这种情况下，需要特别注意的是倒车，因为倒车是道路上发生事故的重要原因之一。
为了解决这个问题，智能车辆倒车雷达系统应运而生。
本文将介绍基于单片机设计的倒车雷达系统。
设计方案倒车雷达系统的主要由以下元件组成：1. 超声波传感器：超声波传感器是倒车雷达系统的核心组件。
这种传感器用于发送超声波，并接收反射波。
它可以非常精确地测量超声波的时间和返回时间，以计算距离。
当车辆接近物体时，超声波传感器会发出指示。
2. 电路板：集成电路板将用于控制和处理超声波传感器发出的信号。
3. 显示屏：显示屏在车内用于显示不同距离的图形。
4. 微处理器：微处理器将用于控制整个系统并计算距离。
设计步骤下面是基于单片机的设计方案的步骤：1. 收集所需的零件并制作电路板：可以使用基本的电荷耦合器和其他所需的元件来集成电路板。
此电路板将用于控制和处理超声波传感器发出的信号。
2. 连接超声波传感器：将超声波传感器连接到电路板并确认它可以正常工作。
3. 编写程序：首先使用MCU IDE编写程序，然后将程序烧写到微控制器中，然后进行调试。
编写程序的目的是通过检测声波来计算距离，并将结果显示在显示器上。
4.安装显示屏和电路板：将电路板安装到车的后部，并将显示器安装在驾驶员区域。
然后将超声波传感器安装在车辆后部。
5.测试：在测试系统之前，请确保使车辆处于安全的停放区域。
开启呃泥制动器，然后启动车辆，将车辆倒车到检查距离，并查看显示屏上显示的值。
如果需要，可以调整超声波传感器的角度来更精确的检测距离。
总结基于单片机的倒车雷达系统具有安装简单、使用方便、成本低等优点。
车辆轻松倒车时，能够及时警示驾驶员，有效避免车辆碰撞和损坏。
建议广大车主在安全上考虑并安装此类倒车雷达系统。
基于单片机的超声波倒车雷达Last updated on the afternoon of January 3, 2021本文设计了一款基于AT89C51单片机的倒车雷达，它采用ATMEL公司生产的A T89C51单片机作为控制核心，片外结合T/R-40-12小型超声波传感器模块、LCD1602液晶显示器模块、报警模块、晶振电路模块以及复位电路等模块而构成本倒车雷达的硬件系统。
当倒车雷达安装在汽车尾部时，通过系统上的超声波模块来采集使用者距离后方障碍物的距离，然后通过单片机对采集数据进行处理，当距离少于临界距离时，单片机将驱动蜂鸣器进行报警提示司机；当后方无障碍物时，倒车雷达处于待机模式。
经过大量的实验测试，本倒车雷达性能稳定，携带便捷，能够做到随时随地地辅助司机倒车，从而预防事故的发生。
不仅如此，它对单片机以及超声波技术的推广也具有一定的积极作用。
关键词：倒车雷达，AT89C51，超声波模块Abstract ThispaperdesignsareversingradarbasedonAT89C51MCU,whichusesATMELtheAT89C51asthecontrolcore,theexternalbindingT/R-40-12smallultrasonicsensormodule,LCD1602liquidcrystaldisplaymodule,alarmmodule,,thedistanceof theobstacleisacquiredbytheultrasonicmoduleofthesystem,一、引言（一）课题背景随着国民经济的迅速发展以及人们生活质量的大幅提高，私家车几乎进入了大多数家庭，成为了一种平民化交通工具，然而据最近的一份数据显示，由司机不当驾驶或者驾驶技术不合格造成的交通事故越来越多，这侧面反应了如今只通过驾校的学习也不能完全驾驶好汽车。
调查显示目前好多私家车驾驶员越来越多地依赖车上的辅助行车设备进行驾驶，如利用导航仪进行路线导航，从而避免不熟悉路况的情况下顺利到达目的地，又比如通过倒车摄像头来进行倒车，使得倒车入库变得不再那么难。
基于单片机的汽车倒车雷达系统设计摘要随着社会经济的发展交通运输业日益兴旺，汽车的数量在大副攀升。
交通拥挤状况也日趋严重，撞车事件屡屡发生，造成了不可避免的人身伤亡和经济损失，针对这种情况，设计一种响应快，可靠性高且较为经济的汽车防撞预警系统势在必行，超声波测距法是最常见的一种距离测距方法，本文介绍的就是利用超声波测距法设计的一种倒车防撞系统。
论文的内容是基于AT89C51单片机倒车防撞系统的设计，主要是利用超声波的特点和优势，将超声波测距系统和AT89C51单片机结合于一体，设计出一种基于AT89C51单片机的倒车防撞系统。
该系统采用软、硬件结合的方法，具有模块化和多用化的特点。
论文概述了倒车雷达的发展及基本原理，整个电路采用模块化设计，由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。
各探头的信号经单片机综合分析处理，实现超声波测距仪的各种功能。
在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。
相关部分附有硬件电路图、程序流程图。
关键字：单片机超声波AT89C51一、引言1、倒车雷达设计的背景至今世界汽车工业经过了近122年的发展，当代汽车已经非常成熟和普遍了。
汽车已经渗透于国防建设、国民经济以及人类生活的各个领域之中，成为人类生存必不可少的、最主要的交通工具，尽管每辆车都有后视镜，但不可避免地都存在一个后视盲区，倒车雷达则可以在一定程度上帮助驾驶员扫除视角死角和视线模糊的缺陷，提高驾驶的安全性，减少剐蹭事件。
本次设计的倒车雷达预警系统主要是针对汽车倒车时人无法目测到车尾与障碍物体的距离而设计开发的。
该系统将微技术与超声波的测距技术、传感器技术等相结合，可检测到汽车倒车中，其障碍物与汽车的距离，通过液晶显示屏显示距离。
2、倒车雷达的发展状况经济的发展和科学技术的进步，推动着交通运输业朝行驶高速化，车流密集化和驾驶非职业化的方向发展。
同时，汽车的生产量和保有量都在急剧增加。
2015 －2016 学年第二学期毕业设计(论文）课题汽车倒车测距报警系统的设计姓名何帅系部电子与信息工程学院专业应用电子技术班级13电子（1）班学号1301170125指导教师何晓鸿武汉交通职业学院教学工作部制摘要超声波测距在倒车雷达、液面高度测量等场合有着广泛的应用.本文根据超声波测距离原理,设计了一个简易的汽车倒车测距报警系统的设计。
系统主要由单片机控制器模块、超声波收发模块、距离显示模块、报警提示模块、电源模块构成.控制器通过定时器产生周期的脉冲方波信号，经电声转换电路后发出超声波，同时打开定时器计时。
声电转换电路将超声波的回波信号转换为电平送单片机中断，根据定时器计得的收发时间差计算障碍物的距离。
本设计分析了超声波测距原理,给出了系统的总体设计方案，完成了具体硬件电路图设计以及软件程序设计,最后对系统进行了测试。
测试数据表明系统具有较高的精度,较低成本的优点,因此具有一定的实际应用价值。
本设计可用作汽车泊车安全辅助装置,使驾驶员在泊车时能够更加安全，减少事故的发生。
关键词：单片机超声波测距报警目录1绪论 (5)1.1设计背景 (5)1.2发展前景 (5)1。
3本次设计任务 (6)2.系统论证与设计 (8)2。
1方案的讨论 (8)2。
1。
1控制模块的选择 (8)2。
2.1测距模块的选择 (8)2.2方案的设计 (9)2.2。
1设计流程框图 (9)2.2。
2电路原理图的设计 (10)3．硬件模块 (11)3.1单片机最小系统 (11)3。
1.1单片机简介 (11)3.1。
2时电路钟 (12)3.1。
3复位电路 (12)3。
2超声波模块 (13)3。
2。
1什么是超声波特点 (13)3.2。
2 sro4超声波传感器 (14)3。
2。
3测距原理 (14)3.3报警模块 (15)3.4显示模块 (15)4软件模块 (16)5实际操作及实物图 (17)6总结 (18)7致谢 (19)8参考文献 (20)附录1 (21)1绪论1.1设计背景随着我国经济的飞速发展，交通运输车辆的不断增多,由此产生的交通问题越来越成为人们关注的问题.其中倒车事故由于发生的频率极高，已引起了社会和交通部门的高度重视.倒车事故发生的原因是多方面的,倒车镜有死角,驾车者目测距离有误差，视线模糊等原因造成倒车时的事故率远大于汽车前进时的事故率，尤其是非职业驾驶员以及女性更为突出。
《基于单片机的汽车倒车雷达系统设计》随着汽车的普及和城市道路的拥挤，车辆挤压事故成为公共安全的一大隐患。
为了避免这种情况发生，许多车辆都安装了倒车雷达系统。
倒车雷达系统能够帮助司机及时掌握车辆周围的情况，有效避免碰撞事故的发生。
本文将介绍基于单片机的汽车倒车雷达系统设计。
1.系统需求分析倒车雷达系统的主要功能是实时监测车辆周围的障碍物，并通过声音或图像等方式向驾驶员发出警告，帮助驾驶员安全倒车。
系统需要具备以下功能：-足够的探测范围：系统需要能够覆盖车辆周围的盲区，确保能够及时发现障碍物。
-实时监测：系统需要能够实时监测周围的环境，及时反馈给驾驶员。
-警告功能：系统需要能够根据障碍物的距离和位置发出相应的声音或图像警告。
-稳定可靠：系统需要稳定可靠，能够在不同的环境条件下正常工作。
2.系统设计方案基于单片机的汽车倒车雷达系统设计方案如下：-使用超声波传感器：通过安装在车辆四周的超声波传感器来监测周围的障碍物。
-单片机控制：将传感器采集到的数据发送给单片机进行处理，处理后根据距离和方向等信息给出警告。
-显示器：将警告信息显示在车载显示器上，供驾驶员查看。
-声音模块：通过声音模块给出实时的声音警告，帮助驾驶员更快速的做出反应。
3.硬件设计硬件设计方面，可以选择常用的单片机模块，如Arduino、STC等，配合超声波传感器、LCD显示屏和蜂鸣器等模块组成倒车雷达系统。
传感器模块通过串口通信传输给单片机，单片机根据接收到的数据进行处理，并控制LCD显示警告信息和蜂鸣器发出声音。
4.软件设计软件设计方面，可以利用单片机开发环境提供的编程语言进行编程，根据传感器数据的变化给出相应的警告。
例如，根据障碍物的距离来显示不同的颜色或播放不同的声音，帮助驾驶员更直观地了解周围环境。
同时需要考虑系统的稳定性和精准度，以确保系统能够在不同环境下正常工作。
5.系统测试系统设计完成后，需要进行实际测试，验证系统的功能和性能。
1.绪论1.1选题背景自从1886年2月9日卡尔•本茨发明了人类第一辆汽车，至今世界汽车工业经过了近122年的发展，当代汽车已经非常成熟和普遍了。
汽车已经渗透于国防建设、国民经济以及人类生活的各个领域之中，成为人类生存必不可少的、最主要的交通工具，为人类生存和社会的发展与进步起到了至关重要的作用。
当今，汽车已经成为人们生活中不可缺少的一部分，它给人们带来方便快捷的同时，也出现了许多问题。
如越来越多的汽车使道路上有效的使用空间越来越小，新手也越来越多，由此引起的刮伤事件也越来越多，由此引起的纠纷也在不断地增加。
原来不是问题的倒车也逐渐变成了问题。
尽管每辆车都有后视镜，但不可避免地都存在一个后视盲区，倒车雷达则可以在一定程度上帮助驾驶员扫除视角死角和视线模糊的缺陷，提高驾驶的安全性，减少刮、擦事件。
因此，提出了基于超声波测距的汽车用倒车雷达的设计。
1.2发展历程和现状倒车雷达(Car Reversing System)全称“倒车防撞雷达”，又称“泊车辅外测距和声波测距等。
人能听到的声音频率为20Hz〜20kHz,即为可听声波，超出此频率范围的声音，即20Hz以下的声音称为低频声波，20kHz以上的声音称为超声波。
它是一种只有少数生物（如蝙螭、海豚）才能感觉的机械波，它的波长短、绕射小、能定向传播（它是以直线传播的）。
它的频率越高，绕射能力越弱, 但反射能力就越强。
超声波在空气中的传播速度为340米/秒（因温度大小会有规律变化），因此, 如果能测出超声波在空气中的传播时间，就能算出其传播的距离。
超声波测距是一种利用声波特性、电子计数、光电开关相结合来实现非接触式距离测量的方法。
它在很多距离探测应用中有很重要的用途，包括非损害测量、过程测量、机器人检测和定位、以及流体液面高度测量等。
所谓的时间测距法，即通过测定超声波传播的时间间隔来测出声波传送的距离就是超声波测距的一种。
单片机因将其主要组成部分集成在一个芯片上而得名，具体说就是把中央处理器、随机存储器、只读存储器、中断系统、定时器/计数器以及I/O （Input/Output）口电路等主要微型机部件，集成在一块芯片上。
课程设计说明书汽车倒车雷达设计学生姓名XXX班级机制1001班学号******xxxx16日期2013.07.01—2013.07.12随着社会经济的发展交通运输业日益兴旺，汽车的数量大幅增长，随着汽车的增多和停车位日趋紧张，泊车成为很多车主头痛的问题，这时倒车雷达就成了汽车的好助手。
倒车雷达是汽车泊车安全辅助装置，能以比较直观的显示告知驾驶员后方障碍物的情况，解除了驾驶员泊车时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了倒车的安全性。
超声波测距法是常见的一种距离测距方法，本文介绍的就是利用超声波测距法设计的一种倒车防撞报警系统。
控制系统核心部分就是超声波测距仪的研制。
设计通过多种发射接收电路设计方案比较，得出了最佳设计方案，并对系统各个单元的原理进行了介绍，对组成系统电路的芯片进行了介绍，并阐述了它们的工作原理，对超声波传感器的选用经过了仔细的思考，并详细的说明其功能和作用原理。
文章介绍了系统系统的软件结构，通过编程来实现系统功能。
关键词：单片机；超声波；测距；传感器1引言 (2)1.1背景 (2)1.2设计的要求和难点 (2)2总体方案设计 (3)2.1 系统构成图 (3)2.2 工作原理 (3)3硬件设计 (5)3.1 超声波发射与接收电路 (5)3.1.1 发射电路 (5)3.1.2 接收电路 (7)3.2 ADC0832转换器特点与接线图 (9)3.3 传感器型号及说明 (12)4软件设计 (13)4.1 系统流程图 (13)4.2 编程程序 (15)5设计小结 (17)参考文献 (18)1 引言1.1设计的背景随着社会经济的发展交通运输业日益兴旺，汽车的数量大幅增长，而随着汽车的增多和停车位日趋紧张，泊车成为很多车主头痛的问题。
在泊车的过程中，由于驾驶员视觉的模糊以及盲区的影响，使得在倒车过程中稍不注意就会造成车子的损伤。
我们的超声波传感器测距系统正是为解决此问题而设计的。
基于单片机的汽车倒车雷达系统设计摘要随着社会经济的发展交通运输业日益兴旺，汽车的数量在大副攀升。
交通拥挤状况也日趋严重，撞车事件屡屡发生，造成了不可避免的人身伤亡和经济损失，针对这种情况，设计一种响应快，可靠性高且较为经济的汽车倒车防撞预警系统势在必行。
本设计是利用最常见的超声波测距法来设计的一种基于单片机的汽车倒车雷达系统。
本设计的主要是基于STC89C52单片机利用超声波的特点和优势，将超声波测距系统和 STC89C52单片机结合于一体，设计出一种基于STC89C52单片机的汽车倒车雷达系统。
该系统采用软、硬件结合的方法，实现了汽车与障碍物之间距离的显示以及危险距离的声光报警等功能。
本设计论文概述了超声波检测的发展及基本原理，阐述了超声波传感器的原理及特性。
在超声波测距系统功能和 STC89C52单片运用的基础上，提出了系统的总体构成，对系统各个设计单元的原理进行了介绍，并且对组成各单元硬件电路的主要器件做了详细说明和选择。
本设计论文还介绍了系统的软件结构，并通过编程来实现系统功能和要求。
关键词：汽车倒车雷达、STC89C52、超声波、测量距离、显示距离、声光报警第一章绪论1.1 课题设计的目的和意义随着汽车的普及，越来越多的家庭拥有了汽车。
交通拥挤状况也随之出现，撞车事件也是经常发生，人们在享受汽车带来的乐趣和方便的同时，更加注重的是汽车的安全性，许多“追尾”事故都与车距有着密切的关系。
为了解决这个安全问题，设计一种汽车测距防撞报警系统势在必行。
由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。
利用超声波检测往往比较迅速、方便、计算简单。
所以超声波测距法是一种非常简单常见的方法，应用在汽车停车的前后左右防撞的近距离测量，以及在汽车倒车防撞报警系统中，超声波作为一种特殊的声波，具有声波传输的基本物理特性—折射，反射，干涉，衍射，散射。
超声波测距是利用其反射特性，当车辆后退时，超声波测距传感器利用超声波检测车辆后方的障碍物位置，并利用 LED 显示出来，当到达一定距离时，系统能发出报警声，进而提醒驾驶人员，起到安全的左右。
通过本课题的研究，将所学到的知识用在实践中并有所创新和进步。
该设计可广泛应用在生活、军事、工业等各个领域，它需要设计者有较好的数电、模电知识，并且有一定的编程能力，综合运用所学的知识实现对超声波发射与接收信号进行控制，通过单片机程序对超声波信号进行相应的分析、计算、处理最后显示在液晶显示屏上。
第二章设计原理及总体方案2.1 本设计的研究方法本设计选用US-100 超声波传感器。
了解超声波测距的原理的，只有对理论知识有一定的学习才能运用到实际操作中。
根据原理设计超声波测距仪的硬件结构电路。
对设计的电路进行分析能够产生超声波，实现超声波的发送和接收，从而实现利用超声波测距的方法测量物体之间的距离。
具体设计一个基于单片机的超声波测距器，包括单片机控制电路，发射电路，接收电路，液晶显示电路，声光报警电路。
2.2 系统整体方案的设计由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量。
利用超声波检测距离，设计比较方便，计算处理也较简单，并且在测量精度方面也能达到农业生产等自动化的使用要求。
超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。
电气方式包括压电型、电动型等；机械方式有加尔统笛、液哨和气流旋笛等。
它们所产生的超声波的频率、功率、和声波特性各不相同，因而用途也各不相同。
目前在近距离测量方面常用的是压电式超声波换能器。
根据设计要求并综合各方面因素，本文采用 STC89C52单片机作为控制器，超声波驱动信号用单片机的定时器。
2.3 系统整体方案的论证超声波测距的原理是利用超声波的发射和接受，根据超声波传播的时间来计算出传播距离。
实用的测距方法有两种，一种是在被测距离的两端，一端发射，另一端接收的直接波方式，适用于身高计；一种是发射波被物体反射回来后接收的反射波方式，适用于测距仪。
此次设计采用反射波方式。
测距仪的分辨率取决于对超声波传感器的选择。
超声波传感器是一种采用压电效应的传感器，常用的材料是压电陶瓷。
由于超声波在空气中传播时会有相当的衰减，衰减的程度与频率的高低成正比；而频率高分辨率也高，故短距离测量时应选择频率高的传感器，而长距离的测量时应用低频率的传感器。
第三章系统的硬件设计2.1系统的总体框图照系统设计的功能的要求，初步确定设计系统由单片机主控模块、显示模块、超声波收发模块、声光报警模块共四个模块组成。
单片机主控芯片使用51 系列 STC89C52单片机，该单片机工作性能稳定，同时也是在单片机课程设计中经常使用到的控制芯片。
发射电路由单片机输出端直接驱动超声波发送。
接收电路使用三极管组成的放大电路，该电路简单，调试工作小较小。
图 3-1 ：系统设计框图硬件电路的设计主要包括单片机系统及显示电路、超声波发射电路和超声波接收电路、报警输出电路、供电电路等几部分。
单片机采用STC89C52，系统晶振采用 12MHz高精度的晶振，以获得较稳定时钟频率，减小测量误差。
2.2 US-100 超声波收发模块该超声波收发模块可自己产生40kHz的方波，并经放大电路驱动超声波发射探头发射超声波，发射出去的超声波经障碍物反射后由超声波接收探头接收。
经接收电路的检波放大，积分整形，在ECHO引脚上产生方波脉冲，该脉冲宽度与被测距离成线性关系。
具体过程如图 2 所示。
图 2 US-100 超声波收发模块工作时序图上图表明：只需要在 Trig/TX 管脚输入一个 10us 以上的高电平，系统便可发出 8 个 40KHZ的超声波脉冲，然后检测回波信号，当检测到回波信号后，模块还要进行温度值的测量，然后根据当前温度对测距结果进行校正，将校正后的结果通过 Echo/RX管脚输出。
在此模式下，模块将距离值转化为340m/s 时的时间值的 2 倍，通过 Echo 端输出一个高电平，可以根据此高电平的持续时间来计算距离值。
即距离值为：（高电平时间 *340m/s）/2设 l 为测量距离， t 为往返时间差，超声波的传播速度为c则有t 2 l / c（2-1 ）而声波在空气中的传播速度为：（2-2 ）式中 T 为环境温度； c 0为绝对温度时的速度，是常数。
从上述两式可以推出：l tc 0 1 T / 273（2-3 ）2注：因为距离值已经经过温度校正，所以在此不需考虑温度补偿问题，声速选择 340m/s 即可。
使用 US-100 超声波收发模块进行距离测量测量时，单片机只需要输出触发信号，并监视回响引脚，通过定时器计算回响信号宽度，并换算成距离即可。
该模块简化了发送和接收的模拟电路，工作稳定可靠，其参数指标如表 1 所示。
表 1 US-100 模块参数电气参数US-100超声波测距模块工作电压DC 2.4V~5.5V静态电流2mA工作温度-20~+70 度输出方式电平或 UART(跳线帽选择 )感应角度小于 15 度探测距离2cm-450cm探测精度0.3cm+1%UART模式下串口配置波特率 9600，起始位 1 位，停止位 1 位，数据位 8 位，无奇偶校验，无流控制。
应注意测量周期必须在60 毫秒以上，防止发射信号对回响信号的影响。
模块共有两个接口，即模式选择跳线和5pin 接口。
模式选择跳线接口设置为当安装上短路帽时为UART（串口）模式，拔掉时为电平触发模式。
c c0 1T / 273(m / s)2.3 单片机电路单片机选用高性能的STC89C52，其管角如图 3 所示：图3 STC89C52单片机管脚图该芯片为 52 内核 8 位单片机，兼容 Intel 等 52 内核单片机，支持ISP 下载，适用于常用检测控制电路。
由 STC89C52组成的单片机系统原理图如图4 所示。
图中TRIG引脚为单片机发送触发信号的引脚，ECHO引脚为 US-100模块送回回响信号的引脚，接至单片机外部中断P3.2 脚上，可以利用外部中断测量回响信号宽度。
当测量距离小于20cm 时，单片机通过管脚 P3.6发出灯光报警信号，触发 LED报警灯亮，同时通过管脚 P3.7 发出声音报警信号，该信号用以触发蜂鸣器鸣响报警。
图 4 单片机系统及超声波模块接口原理图2.4 蜂鸣器报警电路图 5 所示为蜂鸣器报警电路。
由于单片机管脚的输入比输出电流大，因此电路设计为低电平输出时蜂鸣器响，高电平关闭。
当P3.7 脚输出低电平时，PNP 型三极管 8550 导通，有集电极电流通过，蜂鸣器鸣响。
当 P3.7 脚输出高电平时，三极管截止，蜂鸣器关闭。
图 5 蜂鸣报警电路2.5 显示电路显示部分采用 SMC 1602液晶屏进行数据显示，其主要技术参数为：表 2 液晶屏技术指标显示容量16*2 个字符芯片工作电压 4.5~5.5V工作电流 2.0mA(5.0V)模块最佳工作电压 5.0V字符尺寸 2.95*4.35(WXH)mm接口信号说明表如表 3表 3 液晶屏借口信号说明编号符号引脚说明编号符合引脚说明1VSS电源地9D2Data I/02VDD电源正极10D3Data I/03VL液晶显示偏压信号11D4Data I/04RS数据 / 命令选择端 (H/L)12D5Data I/05R/W读 / 写选择端 (H/L)13D6Data I/06E使能信号14D7Data I/0 7D0Data I/015BLA背光源正极8D1Data I/016BLA背光源负极与单片机的接口电路如图 6 所示图 6LCD与单片机的接口电路2.6 系统总电路图通过对单片机主控模块、显示模块、超声波收发模块、声光报警模块共四个模块进行结合，可以绘出系统总的电路图如图7：图 7 系统总电路图第四章系统的软件设计3.1 软件流程图本设计软件主程序流程图如图8 所示， (a) 为主程序流程图，(b)为外部中断子程序流程图。
数据初始化定时器初始化显示初始化进入后台 while 循环超声波测量触发无有回波否？有外部中断子程序计算距离并显示距离小于否20cm否？是声光报警延时 60ms外部中断入口读取定时器当前值置测量成功标志返回(a)主程序流程图(b)外部中断流程图图 8程序流程图3.2 主程序详见附录3.3 程序说明系统加载 5V 电压后启动，数据、定时器、 LCD1602进行初始化，程序进入 while 循环，超声波测距模块触发，发射超声波并检测有无回波，如果有回波，则超声波模块发射电平信号，驱使单片机进行计算，将数据显示在LCD1602上，如果无回波则跳过判断。
