中考物理欧姆定律专项综合练习题(含答案)

中考物理《欧姆定律和电功率》专项练习题(附答案)一、选择题1．如图电路中，电源电压保持不变，闭合开关S，各表均有示数。

当滑动变阻器的滑片P向右移动时，下列说法中正确的是 ( )示数的差值不变A.电流表A示数与电流表A1B．电压表V示数与电流表A示数的比值变大示数的比值变小C．电压表V示数与电流表A1D．电压表V示数与电流表A示数的乘积不变2．如图所示是电阻甲和乙的1-U图象，下列说法中正确的是 ( )A.电阻甲和乙都是阻值不变的电阻=5ΩB．当乙两端电压为2V时，R乙C．甲、乙串联在电路中，当电路电流为0.2 A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4 A3．如图所示电路，电源电压不变，R是定值电阻，将一个“6V 2W”的小灯泡接在a、b两点之间时，小灯泡恰能正常发光；若换一个“12V 8W”的小灯泡接在a、b两点间，不考虑灯丝电阻受温度的影响，则 ( )A.定值电阻R功率变大 B．小灯泡实际功率为2WC．电路中总功率变大 D．定值电阻R两端电压变小4.小桂同学用如图所示的电路探究“一段电路中电流跟电阻的关系”。

在实验过程中，保持滑片不动，当定值电阻R由5Ω更换为10Ω后，为了探究上述问题，他下一步应该采取的操2作是 ( )的滑片，保持电压表示数不变，观察并记A.向左调节滑动变阻器R1录电流表的示数B．换用更精确的电压表进行测量的滑片，保持电压表示数不变，观察并C．向右调节滑动变阻器R1记录电流表的示数D．增加电池的个数，使电源电压变大5．如图所示的电路中，电源的电压保持不变。

闭合开关S，在调节变阻器的滑片P时，发现电压表的示数不变，且接近电源的电压，电流表的示数几乎不变，则下列有关故障的判断正确的是 ( )A.可能是R．发生短路 B．可能是变阻器发生短路C．可能是电流表发生短路 D．可能是开关接触不良6．家庭电路中使用电热水壶时，电灯会变暗。

简化的电路如图所示，设R为干路电线的等效电阻且保持不变，电源电压保持不变，闭合开关S后，下列说法正确的是 ( )A.灯两端的电压变小 B．R两端的电压不变C．电路的总电阻变大 D．电路的总功率不变7．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是 ( )A.用户家里的用电器两端电压等于UB．输电线上消耗的电功率为U2/rC．当用户使用的用电器增多时，输电线上因发热而损失的功率增大D．当用户使用的用电器增多时；用户家里用电器两端电压保持不变8．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为． ( )A.1.8 W,5.4×10-2 WB.3.6 W,O. 108 WC.6. 48×l03 W,l. 94×l02 WD.0.6 W,l.8×10-2 W9．如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。

中考物理高频考点《欧姆定律-比例问题》专项测试卷-带答案1、有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为1：1，两电阻两端的电压之比为2：3．如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为3：2，两个电阻两端的电压之比为1：1。

2、如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（A）A. 2：1B. 1：2C. 3：1D. 1：33、如图所示的电路中，R1=6Ω，R2=12Ω．闭合开关S后，电流表A1与A2读数之比为（A）A. 1：2B. 1：3C. 2：3D. 3：24、在图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲:I乙=2:5.则R1：R2= 2:3；当开关S1、S2闭合，甲、乙两表为电压表时，两表的示数之比U甲:U乙= 5：3，R1，R2的电功率之比为P1:P2= 2：3。

5、如图，已知R2= 3Ω，电源电压U= 10V，且保持不变，当闭合开关S，并调节滑片P使它位于的A处时，流过R3的电流为I A，电压表示数为U1；之后断开开关S，并调节滑片P，使它位于R3的B处，这时流过的R3电流为I B，电压表示数为U2=2V。

若两次电流I A:I B=1:2，则先后两次电压表示数U1：U2= 1:2 ，滑动变阻器电阻R A:R B= 9:1，滑动变阻器消耗的电功率P A:P B= 9:4。

6、要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R 来实现，那么可以采取的办法有（AC）A. U不变，使电阻变为B.使电压和电阻分别变为、C. 使电压和电阻分别变为、D. U不变，使电阻变为2R7、将两个定值电阻串联接在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为4P1；将这两个定值电阻并联接在电压为U的电源两端，下列分析正确的是（C）A. R1与R2的电阻之比为4：1B. 并联时通过R1与R2的电流之比为1：1C. 并联时R2消耗的功率为 P1D. 并联时两电阻消耗的总功率为 P18、如图所示的电路，电源电压为30V并保持不变，定值电阻R的阻值为30Ω，滑动变阻器R标有“60Ω1.5A”的字样，电流表的量程为“0～3A”．在电路正常使用时，下列说法正确的是（D）A.电路的最大功率为45WB. 滑动变阻器电阻的变化范围是30～60ΩC. 电路的总电阻变化范围是12～20ΩD. 电流表的最大示数为3A9、如图所示，电源电压保持不变电阻R1：R2=1：2，当开关S接a时，电流表的示数为0.3A，R1消耗的功率为P1，当开关S接触b时，R0消耗的功率为0.8W，R2消耗的功率为P2，且P1:P2=9:8，则R1=20Ω，电源电压U= 12V．10在如图所示的电路中，电压表的量程0～20V，电源电压和灯丝的电阻保持不变，滑动变阻器的最大阻值为120Ω，闭合开关，滑动变阻器的滑片从A点到B点时，电压表的示数从12V变为18V，当滑片在A，B两点时，灯泡的功率分别为P A和P B．PA=12W，P B=3W．求：（1）滑片分别在A，B两点时电路中电流之比；（2）电源电压【参考答案】2:1 24V11.如图所示，电源两端电压保持不变，R AB=60Ω．当开关S1闭合、S2断开，滑动变阻器的滑片P移到A 端时，电阻R2的电功率为P2，电流表的示数为I1；当开关S1断开、S2闭合时，电阻R2的电功率为P2'，电流表的示数为I2．已知I1:I2=2:3．求：（1）电阻R2的功率P2与P2'的比值。

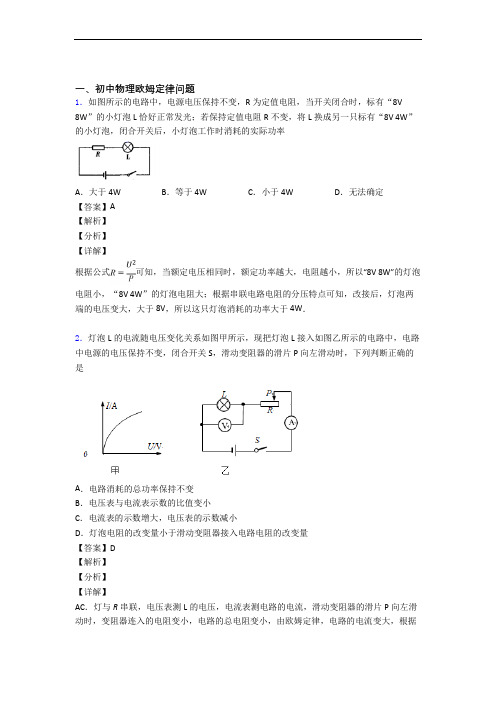

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

3．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（）A．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B．当电阻甲两端电压为1V时，R甲＝5Ω，此时甲的实际电功率为0.2WC．如图b所示，当开关闭合，电路电流为0.5A时，电路总电阻是10ΩD．如图c所示，当开关闭合，电源电压为2V时，电路总功率为0.8W【答案】D【解析】【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V时对应的电流，根据欧姆定律求出R甲，根据=求出此时甲的实际电功率；P UI(3)甲和乙串联，由图b读出电路电流为0.5A时甲和乙电阻两端的电压，利用欧姆定律可求出R乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c读出电源电压为2V时甲和乙电阻对应的电流，再根据并联电路的=求出此时电路的总功率。

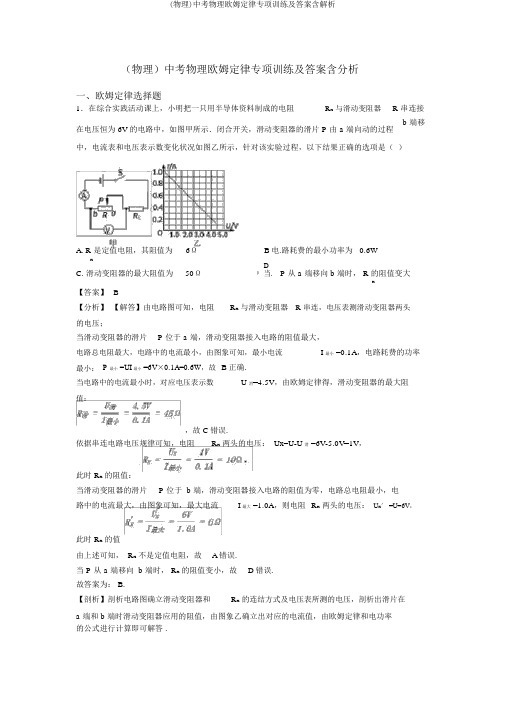

（物理）中考物理欧姆定律专项训练及答案含分析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体资料制成的电阻R x与滑动变阻器R 串连接在电压恒为 6V 的电路中，如图甲所示．闭合开关，滑动变阻器的滑片 P 由 a 端向动的过程中，电流表和电压表示数变化状况如图乙所示，针对该实验过程，以下结果正确的选项是（）b 端移A. R 是定值电阻，其阻值为6ΩB电.路耗费的最小功率为 0.6WxC. 滑动变阻器的最大阻值为50ΩD当.P 从 a 端移向 b 端时， R 的阻值变大x【答案】B【分析】【解答】由电路图可知，电阻R x与滑动变阻器R 串连，电压表测滑动变阻器两头的电压；当滑动变阻器的滑片P 位于 a 端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I 最小 =0.1A，电路耗费的功率最小：P 最小 =UI 最小 =6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U 滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故 C错误.依据串连电路电压规律可知，电阻R x两头的电压： Ux=U-U 滑 =6V-5.0V=1V，此时 R x的阻值：当滑动变阻器的滑片P 位于 b 端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I 最大 =1.0A，则电阻R x两头的电压：U x′ =U=6V，此时 R x的值由上述可知， R x不是定值电阻，故A错误.当 P 从 a 端移向 b 端时， R x的阻值变小，故D错误.故答案为： B.【剖析】剖析电路图确立滑动变阻器和R x的连结方式及电压表所测的电压，剖析出滑片在a 端和b 端时滑动变阻器应用的阻值，由图象乙确立出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答 .2．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P 在 a 端时，电流表示数为0.1A， R2耗费的电功率为1W；图乙、丙分别是变阻器滑片P 从 a 端滑到 b 端的过程中两组物理量的关系图象，则（）A. 滑片 P 在 a 端时， R1的阻值为 20Ω、耗费的电功率为B. 滑片 P 在 b 端时，电路耗费的总功率为 1.2WC.图乙反应的是电压表与电流表示数的关系D.图丙反应的 R2与 R1的电功率比值 k 与 R2的关系【答案】 D【分析】【解答】解：由图知，两电阻串连，电压表测流，2WR2的电压，电流表测电路中的电当滑片 P 在 a 端时，电流表示数为 0.1A， R2耗费的电功率为1W，依据串连电路电流的规律及P＝ I2R，故 R 滑大＝＝＝100Ω；AC、 P 在 a 端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P 滑到 b 端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反应的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系， C 选项中，因果关系搞反了， C 不切合题意；当 P 在 a 端时，由图乙知，电压表示数为10V，依据串连电路电压的规律，R1的电压为：U1＝ 12V﹣10V＝ 2V，依据分压原理，＝，R1＝R 滑大＝× 100Ω＝20Ω；R1耗费的电功率为：P1＝＝＝0.2W，A不切合题意；B、滑片 P 在 b 端时，电路中的电流为0.6A，电路耗费的总功率为：P＝UI＝12V× 0.6A＝ 7.2W；B 不切合题意；D、依据串连电路电流的规律及P＝ I2R， R2与 R1的电功率比值：k＝＝，将 R ＝ 20Ω代入得： k＝，1即 k 与 R2成正比，为过原点的直线，当2R ＝ 100 Ω时， k＝ 5，即图丙反应的是 R212的关系， D 切合题意。

中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。

闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。

可编辑修改精选全文完整版中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。

【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

2023年中考复习九年级物理第十七章【欧姆定律】》专项训练卷一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4A，求电阻R2的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B 的电阻分别为为多少Ω？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

（1）求通过电阻1R的电流。

（2）求电阻2R的阻值。

（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

（物理）中考物理欧姆定律专项综合练习题及答案一、选择题1．用电器甲和乙，其电流与其两头电压关系以下图，此中直线表示用电器甲的电流与其两头电压关系图。

以下说法正确的选项是（）A. 用电器甲电阻不变，大小为0.1 ΩB. 用电器乙电阻跟着电流增大而变大，最大值10ΩC. 假如把这两个用电器串连接在6V 的电源上，干路中的电流是0.43AD. 假如把这两个用电器并联接在4V 的电源上，干路中的电流是0.65A【答案】 D【分析】【解答】 A．由图像可知，用电器甲电阻的I-U 图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U 甲 =5V 时经过的电流I 甲=0.5A，由可得，用电器甲的电阻电压分别为， A 不切合题意；B．由图像可知，当用电器乙可得的1.5V、2.5V 、 4V、 4.5V、 5V 时，对应的电流分别为0.05A 、 0.1A 、 0.25A 、0.35A、0.5A，由可得，对应的电阻分别为30Ω、 25Ω、 16Ω、12.9 Ω、10Ω，所以，用电器乙的电阻跟着电流增大而变小， B 不切合题意； C．假如把这两个用电器串连且电路中的电流为0.43A 时，用电器甲电阻两头的电压=0.43A×10Ω=4.3V，由图像可知，用电器乙两头的电压大于 4.5V，则电源的电压大于 4.3V+4.5V=8.8V，所以，假如把这两个用电器串连接在6V 的电源上，电路中的电流不行能是0.43A ，C 不切合题意； D．因并联电路中各支路两头的电压相等，所以，假如把这两个用电器并联接在4V 的电源上时，它们两头的电压均为4V，由图像可知，经过两电阻的电流分别为I 甲′=0.4A、 I 乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I ′=I甲′+I乙′=0.4A+0.25A=0.65A， D 切合题意。

故答案为： D【剖析】由图象可知，经过用电器甲电阻的电流与两头的电压成正比率函数，则其为定值电阻，从图象中读出随意一种电流和电压值，利用欧姆定律求出其电阻.同理，依据图象读出用电器乙几组电流与电压值，依据欧姆定律求出对应的电阻，而后判断其阻值的变化以及最大阻值.假如把这两个用电器串连且电路中的电流为0.43A 时，依据欧姆定律求出用电器甲两头的电压，依据图象读出用电器乙两头的电压，利用串连电路的电压特色求出电源的电压，然后比较判断 .假如把这两个用电器并联接在 4V 的电源上时它们两头的电压相等，依据图象读出经过两电阻的电流，利用并联电路的电流特色求出干路电流.2．以下图，电源电压 6V 保持不变，定值电阻 R 1 标有 “ 10Ω 0.5A 字样”：滑动变阻器 R 2 标有“20Ω1A 字”样，电流表量程为 0～0.6A ，电压表量程为 0～ 3V ，闭合开关 S ，以下做法能够保证电路安全的是（）A. 电路中电流不超出B.两头电压不超出 3VC. 滑动变阻器连入电路的阻值在 范围内变化D. 电路的总功率在 范围内变化【答案】 D【分析】 【解答】解：由电路图可知， R 1 与 R 2 串连，电压表测 R 2 两头的电压，电流表测电路中的电流。

备战中考物理压轴题专题复习—欧姆定律的综合及详细答案一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4WB．等于4WC．小于4WD．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V8W”的灯泡电阻小，“8V4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，变大，变大，电流表A1示数与A2示数的比值变大，②可行，故选B。

3．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。

一、初中物理欧姆定律问题 1．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）

A．此时灯泡的电阻为8Ω B．此时灯泡和滑动变阻器的阻值之比为8∶7 C．该电路能探究串联电路电流的特点

D．该电路能探究电流与电压的关系

【答案】D 【解析】 【分析】 由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。 【详解】 A．此时灯泡电阻

L2.4V8Ω0.3AURI

故A正确，不符合题意； B．滑动变阻器两端电压

L=4.5V2.4V2.1VUUU滑

此时灯泡与滑动变阻器的阻值之比

LL2.4V82.1V7RURU

滑滑 故B正确，不符合题意； C．利用该电路可以探究串联电路电流特点，故C正确，不符合题意。

D．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此

该电路不能探究电流与电压的关系，故D错误，符合题意。 故选D。 2．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（ ） A．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小

B．当电阻甲两端电压为1V时，R甲＝5Ω，此时甲的实际电功率为0.2W C．如图b所示，当开关闭合，电路电流为0.5A时，电路总电阻是10Ω D．如图c所示，当开关闭合，电源电压为2V时，电路总功率为0.8W 【答案】D 【解析】 【分析】 (1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合

图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；

(2)由图像可知，当甲两端的电压为1V时对应的电流，根据欧姆定律求出R甲，根据
