三菱PLC与西门子PLC的区别及优缺点

1、三菱主要用于中小型项目，西门子主要用于中大型项目2、三菱都是用在精准定位上面，西门子通常都是用在通讯和模拟量这一块3、西门子PLC和三菱PLC的主要区别就是，西门子一直主张使用结构化编程，就是一台设备的程序由若干个子程序组成，每个子程序负责一个功能，需要的时候再通过主程序调用，这样有很多好处，比如查找故障，调试等都非常方便，而三菱的所有的程序都在一个主程序里(至少FX系列的是这样)，如果程序较长，调试起来很麻烦，还有就是在模拟量处理方面，西门子的也比三菱的方便4、西门子的PLC，其抗干扰性以及程序运行的频率，会比三菱的快一些。

拿同类的PLC比较：三菱Q系列的PLC，和西门子S7-300系列的PLC。

1.三菱的步数没有西门子的多。

2.西门子的时钟频率比三菱的要快几千HZ。

3.安装都是35mm din rail。

4.可扩展性，其实用到的都差不多。

5.三菱的通信方式是：CC-LINK，西门子的是PROFIBUS。

西门子的协议更先进。

6.三菱的是日货，日货如日本人的人品，用了就知道。

5、西门子比三菱要规范很多。

功能差不多，但西门子的编程软件要比三菱强很多，一是一二是二不含糊，比如功能块，子程序，中断程序，局部变量等非常清晰。

有的人搞三菱多少年还不知道中断的用法。

三菱的特点是上手快。

但有一点，三菱小型PLC有SFC步进梯形图功能，而西门子S7-200没有。

SFC在流程顺序控制中极其方便，编程效率极大提高，特别是维护或功能增加修改都十分方便。

不会SFC称不上了解PLC。

6、它们的编程理念不同，三菱plc是日系品牌，编程直观易懂，学习起来会比较轻松，而西门子plc是德国品牌，指令比较抽象，学习难度较大，但指令较少，而三菱的指令较多，所以学习三菱和学习西门子的周期是一样的7、三菱的优势在于离散控制和运动控制，三菱的指令丰富，有专用的定位指令，控制伺服和步进容易实现，要实现某些复杂的动作控制也是三菱的强项，而西门子在这块就较弱，没有专用的指令，做伺服或步进定位控制不是不能实现，而是程序复杂，控制精度不高8、过程控制与通信控制西门子是强项，西门子的模拟量模块价格便宜，程序简单，而三菱的模拟量模块价格昂贵，程序复杂，西门子做通信也容易，程序简单，三菱在这块功能较弱。

I/O 点数比较OMRON（欧姆龙）CPM1A－10CDR(6:4)/20CDR(12:8)/30CDR(18:12)/40CDR(24:16) 最大100点CPM2AH －20CDR/30CDR/40CDR/60CDR(36:24)最大120点或12路模拟量CJ1M－CPU11最大160点，CPU12最大320点或72路模拟量CJ1M-CPU13/22/23/CJ1G-CPU44/45/42H/43H/44H/45H/CJ1H-CPU65H/66H：最大1280点，最多三个扩展基架Mitsubishi（三菱）FX1S 10(6:4)/14(8:6)/20(12:8)/30(16:14)FX1N 14(8:6)/24(14:10)/40(24:16)/60(36:24) 最大128点FX2N 16(8:8)/32(16:16)/48(24:24)/64(32:32)/80(40:40)/128(64:64) 最大256点或32路模拟量Q00JCPU/Q00CPU/Q01CPU/Q02CPU/Q02HCPU/Q06HCPU/Q12HCPU/Q25HCPU：最大4096点，最多7个扩展基架SIEMENS（西门子）CPU 221 (6/4)CPU 222(8/6) 2个扩展，最大78点或10路模拟量CPU 224(14/10) 7个扩展模块，最大168点或35路模拟量CPU 226(24/16) 7个扩展模块，最大248点或35路模拟量CPU 312/313/314/315/316/318：最大16384点DI/DO或2048点AI/AO程序及数据容量比较OMRON（欧姆龙）CPM1A 程序容量2048字，数据存贮器（可读写）1024字CPM2AH 程序容量4096字，数据存贮器（可读写）2048字CJ1M－CPU11/21 程序容量5K步；CJ1M－CPU12/22 程序容量10步CJ1M－CPU13 程序容量20K步；CJ1M-CPU23 程序容量30K步CJ1G-CPU44/45/42H/43H/44H/45H/CJ1H-CPU65H/66H 程序容量最大为120K步CJ1M数据容量32K字；CJ1G数据容量最大为128K步；CJ1H数据容量最大为256K步Mitsubishi（三菱）FX1S 2K步程序，数据寄存器256点FX1N 8K步程序，数据寄存器8000点FX2N 8K步，可扩展16K步程序，数据寄存器7000点Q系列的程序容量最大为252K步，标准ROM最大为100K字节SIEMENS （西门子）CPU221 4K字节程序，1024字数据存贮器；CPU222 4K字节程序，1024字数据存贮器CPU224 8K字节程序，2.5字数据存贮器；CPU226 4096字程序容量，2560字数据块CPU312/313/314/315/316/318最大512K字节工作内存指令执行速度比较OMRON（欧姆龙）CPM1A 基本指令0.72us~16.2us，特殊指令16.3usCPM2AH 基本指令0.64us，特殊指令7.8usCJ1M 基本指令0.1us，特殊指令0.15us；CJ1G基本指令0.08~0.04us，特殊指令0.15usCJ1H基本指令0.02us，特殊指令0.02usMitsubishi（三菱）FX1S 基本指令0.55us~0.7us，特殊指令3.7us~几百usFX1N 基本指令0.55us~0.7us，特殊指令3.7us~几百usFX2N 基本指令0.08us, 特殊指令1.52us~几百usQ系列基本指令最快0.034us，特殊指令最快0.102usSIEMENS （西门子）CPU 221/222/224 位指令0.37usCPU 226 基本指令0.37us，特殊指令34usCPU312/313/314/316/318基本指令0.1us,特殊指令50us内部继电器及实时时钟比较OMRON（欧姆龙）CPM1A 内部辅助继电器512位，无实时时钟，128位计数器/定时器。

三菱plc和西门子plc网口通讯三菱PLC和西门子PLC是工业自动化领域常用的两种PLC （可编程逻辑控制器）品牌，它们都具备网口通讯功能。

本文将就这一主题展开阐述。

一、PLC简介PLC是一种用于控制、监测和自动化各种设备和系统的计算机控制系统。

它由中央处理器、输入/输出模块和通信模块等组成，能够实现数据采集、逻辑判断和输出控制等功能。

不同厂商的PLC具备不同的特点和功能，三菱和西门子是其中颇具代表性的品牌之一。

二、网口通讯功能网口通讯是PLC与其他设备进行数据交换和通信的主要方式之一，可以实现设备之间的信息共享和协同控制。

1. 三菱PLC网口通讯三菱PLC通常采用独特的MELSEC协议进行网口通讯。

通过配置网线和相应的通讯模块，可将三菱PLC与PC、触摸屏、传感器等设备相连接。

用户可通过编程设置和指令，在PLC端和设备之间实现数据的读入、传输和输出。

2. 西门子PLC网口通讯西门子PLC的网口通讯通常采用S7协议。

通过配置通讯模块，可将西门子PLC与上位机、触摸屏、其他PLC等设备进行连接。

附带的开发软件STEP 7可以实现PLC的编程和交互操作，方便用户进行数据的传输和处理。

三、三菱PLC网口通讯的特点三菱PLC网口通讯具有以下几个特点：1. 高性能：三菱PLC采用高速通讯模块，具备较快的数据传输速度和较高的通信带宽。

能够满足各种工业场景的需求。

2. 稳定可靠：三菱PLC通讯模块采用先进的抗干扰技术，能够在电磁环境恶劣的情况下保持通讯的稳定性和可靠性。

3. 易扩展：三菱PLC网口通讯支持多种通讯协议，可以与其他设备进行灵活连接，方便用户进行系统的扩展和升级。

四、西门子PLC网口通讯的特点西门子PLC网口通讯具有以下几个特点：1. 多样性：西门子PLC支持多种通讯方式，如以太网、Profibus、Profinet等。

可根据实际需要选择合适的通讯模块和协议，方便用户进行系统集成。

2. 强大功能：西门子PLC通讯模块具备强大的数据处理和传输能力，可以实现复杂的数据交互和控制逻辑。

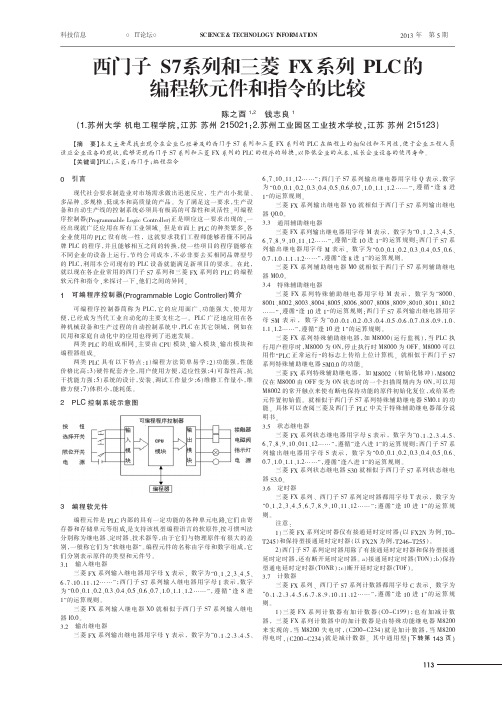

0引言现代社会要求制造业对市场需求做出迅速反应，生产出小批量、多品种、多规格、低成本和高质量的产品。

为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性。

可编程序控制器(Programmable Logic Controller)正是顺应这一要求出现的，一经出现就广泛应用在所有工业领域。

但是市面上PLC的种类繁多，各企业使用的PLC没有统一性，这就要求我们工程师能够看懂不同品牌PLC的程序，并且能够相互之间的转换，使一些项目的程序能够在不同企业的设备上运行，节约公司成本，不必非要去买相同品牌型号的PLC，利用本公司现有的PLC设备就能满足新项目的要求。

在此，就以现在各企业常用的西门子S7系列和三菱FX系列的PLC的编程软元件和指令，来探讨一下，他们之间的异同。

1可编程序控制器(Programmable Logic Controller)简介可编程序控制器简称为PLC，它的应用面广、功能强大、使用方便，已经成为当代工业自动化的主要支柱之一。

PLC广泛地应用在各种机械设备和生产过程的自动控制系统中，PLC在其它领域，例如在民用和家庭自动化中的应用也得到了迅速发展。

两类PLC的组成相同，主要由CPU模块、输入模块、输出模块和编程器组成。

两类PLC具有以下特点：1）编程方法简单易学；2）功能强，性能价格比高；3）硬件配套齐全，用户使用方便，适应性强；4）可靠性高，抗干扰能力强；5）系统的设计，安装、调试工作量少；6）维修工作量小，维修方便；7）体积小，能耗低。

2PLC控制系统示意图3编程软元件编程元件是PLC内部的具有一定功能的各种单元电路,它们由寄存器和存储单元等组成,是支持该机型编程语言的软原件,按习惯叫法分别称为继电器、定时器、技术器等，由于它们与物理原件有很大的差别，一般称它们为“软继电器”。

编程元件的名称由字母和数字组成，它们分别表示原件的类型和元件号。

3.1输入继电器三菱FX系列输入继电器用字母X表示，数字为“0、1、2、3、4、5、6、7、10、11、12……”；西门子S7系列输入继电器用字母I表示，数字为“0.0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、1.0、1.1、1.2……”，遵循“逢8进1”的运算规则。

西门子200smart与三菱FX2N一、寻址方式1、西门子200 smart西门子200 smart的寻址方式分为两种：直接寻址和间接寻址。

直接寻址可分为;位（bit）寻址和字节（byte）寻址。

位寻址;直接访问存储区中的某一位（bit）的寻址方式，其语法规则为：存储区标识 + 物理地址 + ' . ' + '位地址'比如，输入存储区（I）的第2个字节的第5位，位寻址的方式写作 “I2.5”；字节寻址;是访问存储区的某个字节、字或者双字的寻址方式。

其语法规则为;存储区标识 + 访问宽度 + 物理地址这里的访问宽度包括三种类型：B：表示访问一个字节（Byte）；W：表示访问一个字（Word）；D：表示访问一个双字（Double Word）；比如：访问变量存储区V的第100个字节，写作：VB100，其各部分的含义如下图;间接寻址定义：利用指针来访问存储器中数据的寻址方式。

在PLC程序中所定义的变量，或者说符号，都有明确的地址变量的指针，就是变量的地址。

2、三菱FX2N（1）直接寻址：所谓直接寻址，就是直接给出指令的确切操作数。

基本逻辑指令都是直接寻（2）址方式。

例如：LD X0 ，就是直接寻址。

又比如：MOV D0 D100 ，也是直接寻址。

立即寻址：立即寻址的特点是其操作数就是一个十进制或十六进制的常数。

例如：MOVK100 D0，其操作数 K100 为立即寻址。

（3）变址寻址：变址寻址就是利用变址寄存器 V，Z 来进行地址修改的寻址方式。

变址操作数是两个编程元件的组合，变址操作数的操作地址为编程元件的编号，其编址号加上变址寄存器的数值为地址的编程元件。

例如： D2V0，它表示从 D2 开始向后偏移（V0）个单元的寄存器，若 V0=K8，则将编址号 2 加上变址寄存器数值8，即K2+K8=K10 ，则变址操作后的地址为 D10。

但是它有特殊情况，对于位元件 X 和 Y，是以八进制编址的，则有所不同。

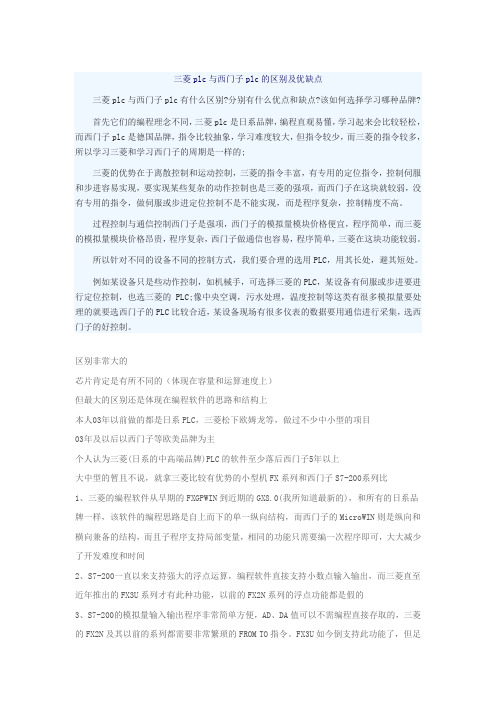

三菱plc与西门子plc的区别及优缺点三菱plc与西门子plc有什么区别?分别有什么优点和缺点?该如何选择学习哪种品牌?首先它们的编程理念不同，三菱plc是日系品牌，编程直观易懂，学习起来会比较轻松，而西门子plc是德国品牌，指令比较抽象，学习难度较大，但指令较少，而三菱的指令较多，所以学习三菱和学习西门子的周期是一样的;三菱的优势在于离散控制和运动控制，三菱的指令丰富，有专用的定位指令，控制伺服和步进容易实现，要实现某些复杂的动作控制也是三菱的强项，而西门子在这块就较弱，没有专用的指令，做伺服或步进定位控制不是不能实现，而是程序复杂，控制精度不高。

过程控制与通信控制西门子是强项，西门子的模拟量模块价格便宜，程序简单，而三菱的模拟量模块价格昂贵，程序复杂，西门子做通信也容易，程序简单，三菱在这块功能较弱。

所以针对不同的设备不同的控制方式，我们要合理的选用PLC，用其长处，避其短处。

例如某设备只是些动作控制，如机械手，可选择三菱的PLC，某设备有伺服或步进要进行定位控制，也选三菱的PLC;像中央空调，污水处理，温度控制等这类有很多模拟量要处理的就要选西门子的PLC比较合适，某设备现场有很多仪表的数据要用通信进行采集，选西门子的好控制。

区别非常大的芯片肯定是有所不同的（体现在容量和运算速度上）但最大的区别还是体现在编程软件的思路和结构上本人03年以前做的都是日系PLC，三菱松下欧姆龙等，做过不少中小型的项目03年及以后以西门子等欧美品牌为主个人认为三菱(日系的中高端品牌)PLC的软件至少落后西门子5年以上大中型的暂且不说，就拿三菱比较有优势的小型机FX系列和西门子S7-200系列比1、三菱的编程软件从早期的FXGPWIN到近期的GX8.0(我所知道最新的)，和所有的日系品牌一样，该软件的编程思路是自上而下的单一纵向结构，而西门子的MicroWIN则是纵向和横向兼备的结构，而且子程序支持局部变量，相同的功能只需要编一次程序即可，大大减少了开发难度和时间2、S7-200一直以来支持强大的浮点运算，编程软件直接支持小数点输入输出，而三菱直至近年推出的FX3U系列才有此种功能，以前的FX2N系列的浮点功能都是假的3、S7-200的模拟量输入输出程序非常简单方便，AD、DA值可以不需编程直接存取的，三菱的FX2N及其以前的系列都需要非常繁琐的FROM TO指令。

fx2n系列plc的定义特点及分类
FX2N系列PLC是三菱电机公司生产的一种编程控制器，它具有以下
特点和分类：
1. 特点：
- 高性能：FX2N系列PLC具有高速计算和控制能力，可以实现快速的
输入输出和逻辑运算。

- 可编程性：FX2N系列PLC采用基于Ladder（梯形图）和SFC（顺序
功能图）的编程方式，用户可以根据实际需求进行灵活的编程。

- 可扩展性：FX2N系列PLC支持多种通信接口和扩展模块，可以方便
地与其他设备进行连接和扩展功能。

- 易维护性：FX2N系列PLC具有可靠的故障诊断功能和自动备份功能，便于用户进行维护和管理。

2. 分类：
FX2N系列PLC根据不同的规格和功能可以分为多个子系列，常见的
有以下几种分类：
- FX2N-10/20/32/48/64/80/128：根据输入输出点数的不同，分别适用于
不同规模的控制系统。

- FX2NC：集成了通信功能的PLC，可以通过串口或网络与其他设备通信。

- FX2N-20GM：特殊型号，具有高速计数功能，适用于需要对快速变
化信号进行计数和控制的场合。

- FX2N-EEPROM：具有扩展存储器功能，可以存储更多的程序和数据
信息。

FX2N系列PLC以其高性能、可编程性、可扩展性和易维护性等
特点，被广泛应用于自动化控制领域。

0引言现代社会要求制造业对市场需求做出迅速反应，生产出小批量、多品种、多规格、低成本和高质量的产品。

为了满足这一要求，生产设备和自动生产线的控制系统必须具有极高的可靠性和灵活性。

可编程序控制器(Programmable Logic Controller)正是顺应这一要求出现的，一经出现就广泛应用在所有工业领域。

但是市面上PLC的种类繁多，各企业使用的PLC没有统一性，这就要求我们工程师能够看懂不同品牌PLC的程序，并且能够相互之间的转换，使一些项目的程序能够在不同企业的设备上运行，节约公司成本，不必非要去买相同品牌型号的PLC，利用本公司现有的PLC设备就能满足新项目的要求。

在此，就以现在各企业常用的西门子S7系列和三菱FX系列的PLC的编程软元件和指令，来探讨一下，他们之间的异同。

1可编程序控制器(Programmable Logic Controller)简介可编程序控制器简称为PLC，它的应用面广、功能强大、使用方便，已经成为当代工业自动化的主要支柱之一。

PLC广泛地应用在各种机械设备和生产过程的自动控制系统中，PLC在其它领域，例如在民用和家庭自动化中的应用也得到了迅速发展。

两类PLC的组成相同，主要由CPU模块、输入模块、输出模块和编程器组成。

两类PLC具有以下特点：1）编程方法简单易学；2）功能强，性能价格比高；3）硬件配套齐全，用户使用方便，适应性强；4）可靠性高，抗干扰能力强；5）系统的设计，安装、调试工作量少；6）维修工作量小，维修方便；7）体积小，能耗低。

2PLC控制系统示意图3编程软元件编程元件是PLC内部的具有一定功能的各种单元电路,它们由寄存器和存储单元等组成,是支持该机型编程语言的软原件,按习惯叫法分别称为继电器、定时器、技术器等，由于它们与物理原件有很大的差别，一般称它们为“软继电器”。

编程元件的名称由字母和数字组成，它们分别表示原件的类型和元件号。

3.1输入继电器三菱FX系列输入继电器用字母X表示，数字为“0、1、2、3、4、5、6、7、10、11、12……”；西门子S7系列输入继电器用字母I表示，数字为“0.0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、1.0、1.1、1.2……”，遵循“逢8进1”的运算规则。

西门⼦与三菱PLC报⽂⽐较1.西门⼦和三菱的⼏个区别(上位只关⼼的通讯层⾯)：1. 西门⼦PLC通讯端⼝固定102，但是可以连接多个PC端(客户端)，三菱PLC通讯端⼝可以⾃定义，最多好像8个，但是每个端⼝只能连接⼀个客户端；2. 两者的读写指令类似，但是西门⼦在端⼝连接的时候，要做两个初始化指令交互后，才能正常读写处理；如果中途有错误格式的指令，可能导致端⼝连接断开；3. 三菱PLC主要是以字为单位读写的；西门⼦主要是以字节为单位读写；所以三菱相邻两个地址相差16bit，西门⼦相邻两个地址相差8bit;4.三菱PLC的数据块，⼀般最⼩处理单位就是字，很少拆成bit处理(或者把整个字当作0,1布尔类型处理，但是这样有点太浪费了)，⽽且上位PC端只能⽤字去读写，⽆法按位读写，如果真的要⽤bit处理，⼀般就⽤M点；西门⼦这块⽐较灵活，可以按bit或byte去读写；如果按byte，标识的样⼦是 B10.B99 ；如果是bit,标识的样⼦是 B10.X99.0~DB10.X99.7 5.三菱PLC的数据块是固定的，⽐如D0~D6000; 西门⼦的数据块是通过西门⼦的编程⼯具初始化的，也就是说，你可以把⼀⽚地址定义成DB10,也可以定义成DB50;通俗的说：三菱PLC的数据库偏硬；西门⼦的偏软，它的地址是映射的虚拟地址；6. 三菱的数据位是从⼩到⼤的，⽐如某个双字，低位在前，⾼位在后；这是针对数字类型，但是如果是ascii码，因为⼀个字有两个字节，这时候却⼜是反的；所以在三菱⾥⾯对数字和字符类型，要分两种顺序处理；西门⼦是从⼤到⼩的；这两种⽅法有什么区别呢；简单来说：从⼩到⼤主要是计算机思考的⽅式；从⼤到⼩是⼈的思考⽅式；⽐如655539，它等于65536+3，转换成16进制是0x00010003 需要两个字 , 如果在三菱⾥存储的顺序就是先低位3，再⾼位1，也就是 03 00 01 00;在西门⼦⾥存储的顺序从⾼到低，也就是00 01 00 03；就像oracle在的数据在windows系统⾥的数据存储顺序是从⼩到⼤，在liunx系统⾥⼜是从⼤到⼩；。

三菱PLC的主要特点①三菱plc 结构灵活不受环境的限制，有电即可组建网络，同时可以灵活扩展接入端口数量，使资源保持较高的利用率，在移动性方面可与WLAN媲美。

②三菱plc传输质量高、速度快、带宽稳定可以很平顺的在线观赏DVD影片，它所提供的14Mbps带宽可以为很多应用平台提供保证。

最新的电力线标准HomePlug AV传输速度已经达到了200Mbps；为了确保QoS，HomePlug AV采用了时分多路访问（TDMA）与带有冲突检测机能的载体侦听多路访问（CSMA）协议，两者结合，能够很好地传输流媒体。

③三菱plc应用范围广无所不在的电力线网络也是这种技术的优势。

虽然无线网络可以做到不破墙，但对于高层建筑来说，其必需布设N多个AP才能满足需求，而且同样不能避免信号盲区的存在。

而电力线是最基础的网络，它的规模之大，是其他任何网络无法比拟的。

由此，运营商就可以轻松地把这种网络接入服务渗透到每一处有电力线的地方。

这一技术一旦全面进入商业化阶段，将给互联网普及带来极大的发展空间。

终端用户只需要插上电力猫，就可以实现因特网接入，电视频道接收节目，打电话或者是可视电话。

④应用三菱plc低成本充分利用现有的低压配电网络基础设施，无需任何布线，节约了资源。

无需挖沟和穿墙打洞，避免了对建筑物、公用设施、家庭装潢的破坏，同时也节省了人力。

相对传统的组网技术，三菱PLC成本更低，工期短，可扩展性和可管理性更强。

目前国内已开通电力宽带上网的地方，其包月使用费用一般为50-80元/月左右，这样的价格和很多地方的ADSL包月相持平。

⑤三菱plc适用面广三菱PLC作为利用电力线组网的一种接入技术，提供宽带网络“最后一公里”的解决方案，广泛适用于居民小区，酒店，办公区，监控安防等领域。

它是利用电力线作为通信载体，使得PLC具有极大的便捷性，只要在房间任何有电源插座的地方，不用拨号，就立即可享受4.5~45Mbps的高速网络接入，来浏览网页﹑拨打电话，和观看在线电影，从而实现集数据、语音、视频，以及电力于一体的“四网合一”。
