施耐德PLC模拟量输入模块TWDALM3LT全系列现

施耐德PLC 全系列样本TSX Neza PLC简介：Neza PLC是性能可靠、容易使用的小型PLC 、其I/0点数从14点可扩展至80点，具备高速计数、脉冲输出、实时时钟、网络通讯、及客户定制等先进功能。

技术说明： CPU 单元：8点输入 / 6点输出，12点输入 /8点输出, 两种基本结构。

普通I/O 扩展单元：12点输入，8点输出的扩展结构，最多可连接3个扩展单元，可将本地 I/O 点数扩展 至80点。

模拟量扩展单元：4路AD ,2路DA 。

远程通讯扩展单元：4点输入/ 4点或8点输出，一个RS485 通讯端口连接远程I/O ，支持Modbus 通讯。

编程：中文化界面，Windows 平台。

梯形图，指令表编程语言。

允许简单Modicon TSX Premium简介：Modicon TSXPremium 是施耐德电气公司推出的下一代PLC ，是将其在工业通讯方面的经验和最新的TCP/IP技术相结合的结果。

具有革命化的分布式结构。

技术说明： CPU 单元：面向中大型应用的高性能控制系统，单机可控制的I/O 点数达2048点。

I/O 方式：具有革命化的分布式结构----Bus X 总线，支持多个控制器。

通讯方式：简便且强大，TCP/IP以太网，Unitelway ，Modbus ，ModbusPlus ，FIPWAY ，FIPIO ，AS-I ，Interbus-s 。

PCX ：、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。

在管路敷设过程，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。

管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。

线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

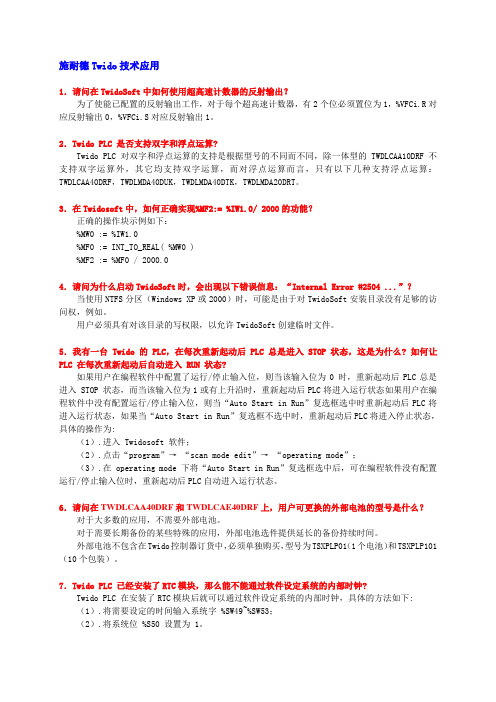

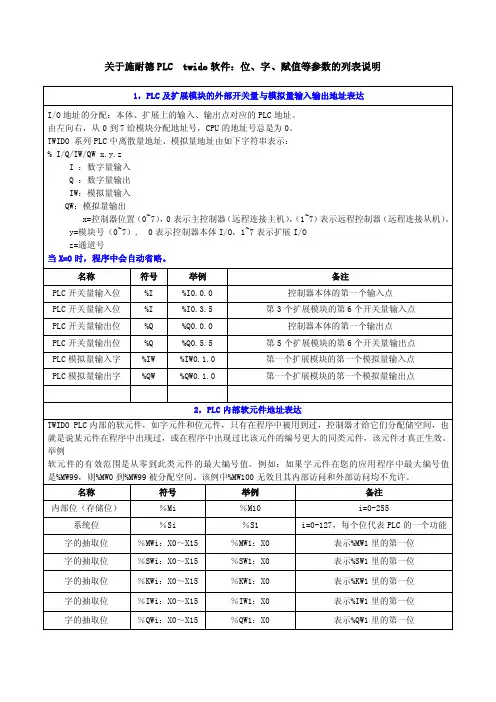

施耐德Twido技术应用1．请问在TwidoSoft中如何使用超高速计数器的反射输出？为了使能已配置的反射输出工作，对于每个超高速计数器，有2个位必须置位为1，%VFCi.R对应反射输出0，%VFCi.S对应反射输出1。

2．Twido PLC 是否支持双字和浮点运算?Twido PLC 对双字和浮点运算的支持是根据型号的不同而不同，除一体型的 TWDLCAA10DRF不支持双字运算外，其它均支持双字运算，而对浮点运算而言，只有以下几种支持浮点运算：TWDLCAA40DRF，TWDLMDA40DUK，TWDLMDA40DTK，TWDLMDA20DRT。

3．在Twidosoft中，如何正确实现%MF2:= %IW1.0/ 2000的功能？正确的操作块示例如下：%MW0 := %IW1.0%MF0 := INT_TO_REAL( %MW0 )%MF2 := %MF0 / 2000.04．请问为什么启动TwidoSoft时，会出现以下错误信息：“Internal Error #2504 ...”？当使用NTFS分区（Windows XP或2000）时，可能是由于对TwidoSoft安装目录没有足够的访问权，例如。

用户必须具有对该目录的写权限，以允许TwidoSoft创建临时文件。

5．我有一台 Twido 的 PLC，在每次重新起动后 PLC 总是进入 STOP 状态，这是为什么? 如何让PLC 在每次重新起动后自动进入 RUN 状态?如果用户在编程软件中配置了运行/停止输入位，则当该输入位为0 时，重新起动后PLC总是进入 STOP 状态，而当该输入位为1或有上升沿时，重新起动后PLC将进入运行状态如果用户在编程软件中没有配置运行/停止输入位，则当“Auto Start in Run”复选框选中时重新起动后PLC将进入运行状态，如果当“Auto Start in Run”复选框不选中时，重新起动后PLC将进入停止状态，具体的操作为:（1）.进入 Twidosoft 软件；（2）.点击“program”→“scan mode edit”→“operating mode”；（3）.在 operating mode 下将“Auto Start in Run”复选框选中后，可在编程软件没有配置运行/停止输入位时，重新起动后PLC自动进入运行状态。

施耐德M340PLC培训教材•PLC基础知识•施耐德M340PLC硬件系统•施耐德M340PLC软件系统•基本指令与功能实现目录•高级功能应用与扩展•故障诊断与维护保养策略01PLC基础知识PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

发展历程从1969年美国DEC公司研制出第一台PLC开始，经过几十年的发展，PLC已经由最初的逻辑控制扩展到运动控制、过程控制等领域，成为工业自动化领域的重要组成部分。

PLC工作原理及结构组成工作原理PLC采用循环扫描的工作方式，通过输入接口采集现场信号，经过内部处理后再通过输出接口控制现场设备。

结构组成主要包括CPU、存储器、输入输出接口、电源等部分。

其中，CPU是PLC的核心部件，负责执行用户程序；存储器用于存储用户程序和数据；输入输出接口用于连接现场设备和PLC内部电路；电源为PLC提供工作电压。

PLC编程语言与标准编程语言PLC的编程语言主要有梯形图（LD）、指令表（IL）、功能块图（FBD）、顺序功能图（SFC）和结构化文本（ST）五种。

其中，梯形图是最常用的编程语言，具有直观易懂的优点。

标准国际电工委员会（IEC）制定了PLC的编程语言和通信标准，即IEC 61131-3标准。

该标准规定了PLC编程语言的语法、语义和显示方式，以及PLC之间通信的协议和规范，为不同厂商生产的PLC 提供了统一的编程和通信接口。

02施耐德M340PLC硬件系统CPU 模块内存模块通信模块提供大容量存储空间，支持程序和数据的高效存储。

支持多种通信协议，实现与其他设备的可靠通信。

0302 01采用高性能处理器，实现快速逻辑运算和数据处理。

可根据需求添加扩展模块，实现更多功能。

体积小巧，节省安装空间。

采用工业级元器件，确保长时间稳定运行。

支持在线诊断和远程维护，降低维护成本。

第六章、指令6-1 布尔指令6-2 标准功能块6-2-1 定时器功能块6-2-2 计数器功能块6-2-3 移位寄存器功能模块(%SBRi)6-2-4 步进计数器功能模块(%SCi)6-3 数字处理指令6-3-1 赋值指令6-3-2 比较指令6-3-3 算术指令6-3-4 逻辑指令6-3-5 移位指令6-3-6 转换指令6-3-7 单/双字转换指令6-3-8 浮点算术指令6-3-9 三角指令6-3-10 转换指令6-3-11 整数转换指<-> 浮点6-3-12 表求和功能6-3-13 表比较指令6-3-14 表查找指令6-3-15 表最大值和最小值查找功能6-3-16 表中某个值的出现次数6-3-17 表循环移动功能6-3-18 表排序功能6-4 程序控制指令6-4-1 END指令6-4-2 跳转指令6-4-3 子程序指令6-5 专用功能块6-5-1 LIFO/FIFO寄存器功能模块(%Ri) 6-5-2 脉宽调制功能模块(%PWM)6-5-3 脉冲发生器输出功能模块（%PLS）6-5-4 磁鼓控制器功能模块(%DR)6-5-5 高速计数6-5-6 超高速计数器功能模块(%VFC)6-5-7 调度模块6-6 通讯指令6-6-1 信息发送/接收6-6-2 数据交换控制6-1 布尔指令掌握要点：布尔指令:用语所有位元件Load指令（装入）：LD，LDN，LDR，LDF分别对应常开，常闭，上升沿，和下降沿其中: N 代表“非”R 代表“上升沿”F 代表“下降沿”程序例:逻辑AND 指令: AND, ANDN , ANDR , ANDF。

逻辑与指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的逻辑与操作。

程序例:逻辑OR指令: OR , ORN , ORR , ORF，逻辑或指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的逻辑或操作。

程序例:赋值指令ST, STN, S, 和R分别对应直接，反转，置位，和复位线圈，其中: N 表示输出的非S 表示强制置位R 表示强制复位程序例:异或指令(XOR, XORN, XORR, XORF)异或指令执行操作数（或它的反转数，或上升沿，或下降沿）和前面指令的布尔运算结果间的异或操作。
