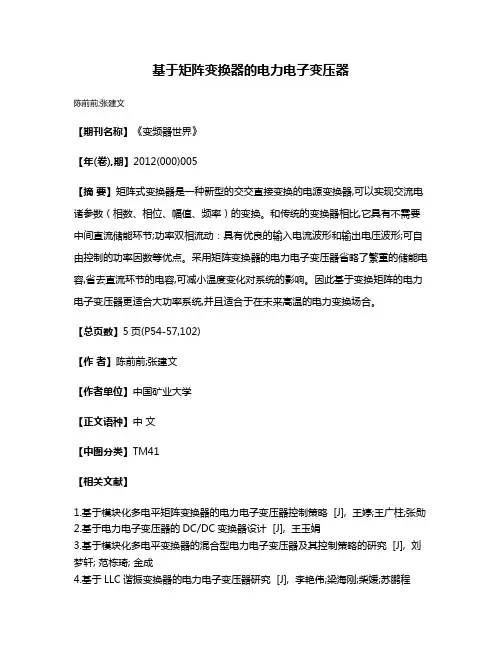

基于矩阵变换器的电力电子变压器
陈前前;张建文
【期刊名称】《变频器世界》
【年(卷),期】2012(000)005
【摘要】矩阵式变换器是一种新型的交交直接变换的电源变换器,可以实现交流电诸参数（相数、相位、幅值、频率）的变换。
和传统的变换器相比,它具有不需要中间直流储能环节;功率双相流动：具有优良的输入电流波形和输出电压波形;可自由控制的功率因数等优点。
采用矩阵变换器的电力电子变压器省略了繁重的储能电容,省去直流环节的电容,可减小温度变化对系统的影响。
因此基于变换矩阵的电力电子变压器更适合大功率系统,并且适合于在未来高温的电力变换场合。
【总页数】5页(P54-57,102)
【作者】陈前前;张建文
【作者单位】中国矿业大学
【正文语种】中文
【中图分类】TM41
【相关文献】
1.基于模块化多电平矩阵变换器的电力电子变压器控制策略 [J], 王婷;王广柱;张勋
2.基于电力电子变压器的DC/DC变换器设计 [J], 王玉娟
3.基于模块化多电平变换器的混合型电力电子变压器及其控制策略的研究 [J], 刘梦轩; 范栋琦; 金成
4.基于LLC谐振变换器的电力电子变压器研究 [J], 李艳伟;梁海刚;柴媛;苏鹏程
5.基于模块化多电平变换器的混合型电力电子变压器及其控制策略的研究 [J], 刘梦轩;范栋琦;金成
因版权原因，仅展示原文概要，查看原文内容请购买。
2007年 3 月电工技术学报Vol.22 No.3 第22卷第3期TRANSACTIONS OF CHINA ELECTROTECHNICAL SOCIETY Mar. 2007矩阵变换器−永磁同步电机矢量控制系统的新型电流控制方法葛红娟周波苏国庆张绍（南京航空航天大学自动化学院南京 210016）摘要分析了基于电流滞环控制的矩阵变换器−永磁同步电机（MC-PMSM）系统的开关组合状态和存在的缺点：系统侧电流存在较大的5次和7次谐波分量。
提出了一种改进电流控制方法，该方法采用电机电流双环控制，得出三相电机电流的6个电流控制信号，并将输入三相电压分成12个相区，根据电流控制信号和相区号的不同，选择不同的输入相与输出相连接，确定出矩阵变换器开关组合状态。
在该方法中，每个输入相在整个周期内都参与调制，降低了系统输入电流的谐波分量，提高了系统输入电流的正弦度。
关键词：矩阵变换器永磁同步电机谐波分量电流双环控制矢量控制中图分类号：TM301Novel Current Modulation Approach for the Vector Control ofMC-PMSM SystemGe Hongjuan Zhou Bo Su Guoqing Zhang Shao（Nanjing University of Aeronautics and Astronautics Nanjing 210016 China）Abstract An improved current hysteresis-loop modulation approach for the vector control of matrix converter-permanent magnet synchronous motor (MC-PMSM) system is presented in this paper.With the approach, the three-phase input voltages are divided into twelve sections and three pairs of current control signals are deduced by comparing the reference values and the measured values of the output currents based on double current loops. Then, the states of the switches in the MC-PMSM system are determined according to the section number of the input voltages and one of the three pairs of current control signals, so that the modulation of every input voltage phase hold in the whole periods.Hence the 5th harmonic, the 7th harmonic, and the total harmonic distortion (THD) of the input currents, which are relative large when the based current hysteresis-loop modulation method is adopted in the system, are obviously reduced and the input currents of the system become more sinusoidal.Keywords：Matrix converter, permanent magnet synchronous motor, harmonic components, double current loop modulation, vector control1引言矩阵变换器可以实现输入电流和输出电压波形的正弦化，输入功率因数可调，没有大体积的直流环节，因此，在交流传动系统中蕴藏着良好的应用前景。
矩阵式变频器原理及其电气应用前景【摘要】矩阵式变频器是一种新型的交- 交直接电力变换器，本文首先介绍矩阵式变频器的电路结构，然后简述两种主要的控制方法，最后通过其优点描述矩阵式变频器在电气工程领域的应用前景。
0 引言：矩阵变频器（Matrix Converter ）作为一种新型的交- 交直接电力变换器，在M.Venturini 及Huber.L 各自提出两种有效的开关控制策略后，其特点已为人们所关注。
和传统的交-直- 交以及相控式交-交变频器相比，它具有如下优点：（1）无中间直流环节，能量直接传递，传输效率高；（2）可获得正弦波的输入电流和输出电压，无低次谐波，高次谐波较少；（3）输入功率因数可任意调节，且与负载功率因数无关；（4）能量可双向传递，适合四象限运行的交流传动系统；（5）控制自由度大，与相控式交- 交变频相比，输出频率不受输入电源频率的限制。
1 矩阵式变频器拓扑结构：图1 所示为三相- 三相矩阵式变频器的电路结构。
该电路拓扑中含有9个双向开关（图2）S11〜S13, S21〜S23, S31〜S33;通过对这9个双向开关的逻辑控制，可实现对电源的电压和频率的变换，从而向负载提供幅值和频率可调的电压和电流。
即：对一组频率为的三相输入电压，通过一定的规则控制变频器中的功率开关，可以合成所需频率为的三相输出电压，，式中不同的变换矩阵的确定方法就是各种矩阵式变频器的控制策略。
2 矩阵式变频器的控制原理：2.1 基于开关函数的Venturini 法：对于图1所示的三相-三相矩阵式变频器，将S11〜S13, S21〜S23,S31〜S33这9个双向开关的逻辑控制看作一个3X3的矩阵函数，则输出相电压与输入相电压之间的关系可用式1 表示。
根据矩阵理论，满足式1，式2 的矩阵和有无穷个。
基于开关函数的Venturini 法就是指在给定输入电压函数、期望输出电压函数以及各种约束条件下，得出最优化的矩阵和，使矩阵变频器中相关的一组功率开关各自的占空比由一个连续函数或分段连续函数来表示，利用精确的数学表达式来确定开关的具体动作。
变速恒频风力发电系统中矩阵变换器的仿真研究作者：刘晓宇,张润和,武海涛来源：《现代电子技术》2009年第19期摘要:双级矩阵变换器是在传统9开关矩阵变换器的基础上发展起来的一种新型矩阵式变换器,其自身的优点更适宜作为变速恒频风力发电系统中双馈电机的励磁装置。
分析了双级矩阵变换器的拓朴结构和基本原理,根据其特点采用PWM控制与空间矢量调制法相结合并应用零电流换流法进行控制,并基于Matlab/Simulink对双级矩阵变换器进行了建模与仿真。
仿真结果验证了控制方案的可行性和正确性。
关键词:风力发电系统;双级矩阵变换器;零电流换流;PWM 控制;空间矢量调制;建模与仿真中图分类号:TP23文献标识码:A文章编号:1004-373X(2009)19-176-05Simulation Research on Matrix Converter in Variable Speed Constant Frequency Wind Power Generation SystemLIU Xiaoyu,ZHANG Runhe,WU Haitao(College of Information Engineering,Inner Mongolia University ofTechnology,Hohhot,010062,China)Abstract:Two-Stage Matrix Converter (TSMC) is a kind of new matrix converter developed on the basis of the conventional nine-switch matrix converter,by virtue of its advantages,more suitable for serving as the exciter of variable speed constant frequency doubly-fed wind power generation system.The topology structure and principle of TSMC are analysed,and taking accordingly the PWM space vector modulation and zero current commutation to research its features.A simulation mo-del based on Matlab/Simulink is built for the TSMC,and the simulation confirmed the feasibility and validity of control scheme.Keywords:wind power generation system;TSMC;zero current commutation;PWM control;space vector modulation;modeling and simulation0 引言能源危机和环境危机使人们越来越意识到开发可再生能源的重要性,必须采取可持续化发展战略,利用科技手段开发可再生能源[1-4]。
矩阵式交流/交流变频器1、引言随着电力电子技术的发展，电力电子器件从20世纪60年代的SCR（晶闸管）发展到HVIGB T（耐高压绝缘栅双极型晶体管）。
继VVVF变频之后出现了矢量控制变频、直接转矩控制变频，其共同缺点是输入功率因数低，直流回路需要耐高压大容量的储能电容，再生能量不能回馈电网。
矩阵式交—交变频能克服以上不足，近年来越来越受到人们的广泛关注。
与传统的交—直—交变频器和交—交变频器相比，矩阵式变频器有如下几方面的显著特点：（1）输出电压幅值和频率可独立控制，输出频率可以高于、低于输入频率，理论上可以达到任意值；（2）在某些控制规律下，输入功率因数角能够灵活调节达到0.99以上，并可自由调节，可超前、滞后或调至接近于单位功率因数角；（3）采用四象限开关，可以实现能量双向流动；（4）没有中间储能环节，结构紧凑，效率高；（5）输入电流波形好，无低次谐波；（6）具有较强的可控性。
矩阵变换器的控制策略包括开关函数S的确定、实现和安全换流，开关函数的确定方法有直接变换法、空间矢量调制法[1]和滞环电流跟踪法，目前空间矢量调制法研究的比较成熟。
在换流方法的研究上有四步法、三步法、两步法、软开关换流。
2、拓扑结构的发展矩阵变换器的电路拓扑形式在1976年由L.Gyllglli提出。
直到1979年，M.Venturini 和A.Alesina[7]首先提出了由9个功率开关组成的矩阵式交—交变换器结构，并指出矩阵式变换器的输入功率因素角是可以任意调节的，但后来发现这种变换器存在固有极限，最大电压增益为0.866，并且与控制算法无关。
由于矩阵式变换器的主回路采用9个双向开关，还存在着双向开关的实现与保护问题，其难点在于开关换流时，既不能有死区又不能有交叠，否则，任何一种情况都将导致开关管的损坏。
为了实现安全换流，N.Burany提出了一种四步换流策略，可实现半软开关换流。
2.1 拓扑结构矩阵变换器最初提出时指的是M相输入变换到N相输出的一般化结构，因此曾被称为通用变换器。
根据M、N取值的不同及输入输出端电源性质的不同，人们提出了许多拓扑结构（1）由三相交流变换到两组直流，或者一组可变换极性的直流；（2）从三相交流变换到单相交流；（3）从单一直流变换到三相交流，也就是通常所说的逆变器；（4）由交流三相变换到交流三相，它的输入输出端之间采用双向开关互相连接，即9 开关矩阵变换器，它是研究得最多的一种拓扑；（5）由交流三相变换到交流三相，但输入输出端之间采用3个全控桥进行连接，称为电压源型矩阵变换器。
它的结构比9开关矩阵变换器复杂，但性能更优。
三相输入、三相输出的交—交矩阵变换器电路拓扑结构如图1所示。
图1 交—交矩阵式变换器拓扑结构它含有9个双向开关，通过对其逻辑控制，可实现对电源电压和频率的变换，以向负载提供幅值和频率可调的电压和电流。
2.2 元器件的发展历程矩阵变换器元器件的发展充分体现了电力电子技术的进步和发展趋势。
总的说来，主要经历了以下几个过程（1）双向功率器件的研究[8]由于矩阵变换器所要求的双向功率器件目前并不存在，于是就研究利用其他电力电子器件来合成双向开关。
已知的合成方法有：在整流桥内嵌入全控开关；并联电流开关；串联电压开关；共集电极反并联全控开关；共发射极反并联全控开关。
在制造矩阵变换器的双向开关常见的有共发射极结构如图2所示。
图2 共射极双向开关电路（2）功率模块的研究采取与IGBT模块类似的做法，将多个双向开关器件集成在一块硅片上，有的甚至将保护电路、触发电路也集成在一块，使得变换器的体积减小，重量下降。
（3）装置集成的研究将功率器件或模块、驱动电路、保护电路、电源都集成在一起，形成所谓的功率电子积木（PEBBPower Electronics Building Blocks）。
它使得整个变换器装置的体积进一步减少，更重要的是，它使变换器的可靠性大大提高，而损耗变得很少。
3、矩阵式变换器发展过程及现状矩阵式变换器的概念最早由L.Gyugi 和B.Pelly于1976年提出，但直到1979年意大利学者M.Venturini和A.A lesina提出矩阵式变换器存在的理论以及控制策略，矩阵式变换器才得以迅速发展。
此后，矩阵式变换器理论，样机制作与实际产品应用等方面取得了长足的发展，获得了非常丰富的研究成果，成为一大类电力电子变换器。
在电力电子变换与电气传动领域，MC一直引起着人们浓厚的研究兴趣。
目前国际上对矩阵变换器的研究趋势面向产品化，研究手段也在前期较多采用理论分析和实验相结合的基础上，更多地采用仿真方法，以进一步提高研究深度和广度，提高研究效率。
矩阵变换器的研究也引起了电力电子器件生产商和变频生产商的兴趣。
德国西门子公司，美国罗杰韦尔公司和日本安川电机公司纷纷推出了基于MC的变频产品；2004年，日本的富士电机公司和三菱电机公司分别推出了阻断电压达1200v，额定电流为100A的用于矩阵变换器的逆阻型IGBT模块。
在国内，矩阵变换器的研究起步比较晚。
1997年，南京航空航天大学的庄心复，穆新华在国内刊物上最早对矩阵变换器作了介绍。
90年代末，哈尔滨工业大学，上海大学等单位先后展开了展开了这方面的研究工作，并达到了一定的水平；2000年，哈尔滨工业大学的陈希有，陈学允将Park变换技术应用到基于空间矢量的调制的矩阵变化器中，，建立了矩阵变换器的线性订场等效电路模型；2002年，王毅，陈希有，徐殿国提出了一种于双压合成的矩阵变换器闭环控制方法；2003年，西安交通大学的丁汝文等，通过数学推导得出矩阵变换器调制函数的通解形式。
总体上说，我国的矩阵变化器的研究工作无论在理论上还是在实际研制上，与国际领先水平相比，还有不小的差距。
虽然多年来各国学者和技术人员对矩阵变换器进行了大量卓有成效的研究和开发，也在市场上退出了举证变换器的产品。
但作为一种电力电子变换装置，特别是相对于传统的交—直—交变压型PWM变频器，MC技术仍在数学模型复杂，调制方法和换流控制繁琐，稳定性和可靠性不够理想，电压利用率较低等一系列问题亟待解决。
4、矩阵式变换器的技术最新进展矩阵变换器从1976年提出到现在30年的时间了。
国外已有不少文献提出矩阵变换器的实验样机，但是还没有真正进入实用的报道。
目前变换器的最大输出功率可达20kW，控制手段主要采用TMS320C30、C40数字信号处理器，80386微机及PLD器件。
这方面做得比较好的是Aalborg大学矩阵变换器项目组。
上个世纪80年代末、90 年代初，南斯拉夫学者L.H-uber和美国D.Borojevic教授、日本学者A.I.Shiguro和T.Funjhashi教授、以及韩国学者W.H.Kwon和G.H.Cha等人的研究，使矩阵变换器的理论和控制技术逐渐走向成熟。
L.Heber和D.Borojevic提出了一种基于空间矢量调制技术的PWM技术。
A.I.Shiguro和T.Furuhashi提出的双线电压瞬时值法。
韩国学者W.H.Kwon和G.H.Ch a对假设MC由非理想电流源和电压源组成，利用DQ电路变换技术对实用升压九开关MC的动、静态特性进行了分析，为MC的分析提供了有效的方法。
1994年弗吉尼亚电力电子中心年会上展出了输入端具有功率因数校正（PFC）的三相一三相矩阵变换器，该变换器采用数字信号处理器（DSP）实现空间矢量调制，最大输出2kW，开关频率20kHz，用MOSFET器件，负载为2kW的感应电动机，输入端功率因数为0.99，输出电压、输入电流均为正弦。
1995～1996年，Peter．Nilsen 在他的博士论文中，以SIEMENS C166为控制器做出了试验装置，对矩阵式变换器的外围电路进行了一系列研究。
1998～1999年，1999～2000年，Christa n两次作为访问学者在美国也研究出了一套装置，并对输入电压不平衡时，人工负载下矩阵式变换器的控制策略进行了研究。
我国在矩阵变换器方面的研究开始的较晚，基本上从20世纪90年代开始，南京航空航天大学，西安交通大学，上海大学，哈尔滨工业大学先后开展了这方面的研究工作，取得了令人瞩目的成绩，达到了一定的水平。
1992年，南京航空航天大学的庄心复教授采用空间矢量调制法分析直—交和交—直变换器，合成后求得交一交变换器的调制方法，并以一台3 2位数字信号处理器TMS32014作为控制器，设计并制作了一台实验样机。
1998年，上海大学的陈伯时、陆海慧等通过把矩阵变换器等效为交一直一交变换器，利用逆变器中广泛采用的空间矢量PWM调制技术，并利用8OC196KC作为控制器，以IGBT作为开关器件，采用四步换流的方法，成功的制作出了三相交一交矩阵变换器的实验装置，综合指标达到了国际先进水平。
南京航空航天大学的穆新华等对A.I．Shigur所提出的双电压瞬时值控制技术进行了仔细的分析整理，提出了原点开关的概念，使其开关状态的转换和电流合成过程规律化，并通过仿真计算验证了其正确性。
2000年，哈尔滨工业大学陈学允、陈希有等建立了矩阵变换器的等效电路，得到了输入电流、功率因素、电压增益、输出阻抗等性能指标的解析表达式。
1999～2000 年，福州大学对电流滞环的矩阵式变换器进行了一系列研究。
2001年，华中科技大学也提出了一种新型的三相—三相的矩阵式变换器。
上海大学陈伯时提出了输入非平衡时改善输入电流谐波的调制策略。
2002年，浙江大学的贺益康等提出了矩阵变换器在风力发电方面的应用，国外也早在1997年有文章提到。
清华大学邓毅晟等提出了用DSP和PLD实现四步换流。
2003年，湘潭大学朱建林等开始研究提高矩阵变换器电压传输比。
总的来看，目前世界范围内矩阵式变换器的研制还停留在理论研究和实验室样机阶段，尚未形成实用化的成熟产品。
我国的矩阵式变换器的研究工作无论在理论上还是在实际研制上，与国际领先水平相比，都还有不小的差距。
目前矩阵变换器的研究热点主要在两个方面：（1）在理论研究方面，继续探讨电压传输比的提高和新型调制策略，还可以结合智能控制的有关理论，如模糊控制、神经网络控制、自适应控制、模糊神经网络控制等进行研究；（2）在实际应用研究方面是将其实用化和工业化，例如可靠换流实现及保护、双向开关的实现与封装以及输入滤波器的设计等。
5、矩阵变频器的应用前景矩阵变换器由于具有输入电流为正弦量、双向功率流动、输入功率因数可调等优越性能，其应用研究与前景可从几个方面来探讨：（1）应用于转速较低的传动系统矩阵变换器的电压传输比受到一定限制，在输出频率较高时会出现输出电压不足的现象，不太适合调速范围较高的场合；它不需要更换电解电容的，因而可以在低频大功率变频调速系统中长时间可靠工作。
