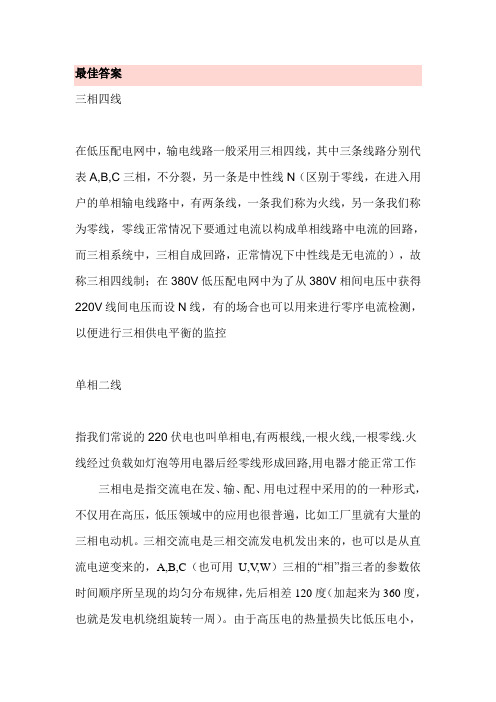

最佳答案三相四线在低压配电网中，输电线路一般采用三相四线，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控单相二线指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作三相电是指交流电在发、输、配、用电过程中采用的的一种形式，不仅用在高压，低压领域中的应用也很普遍，比如工厂里就有大量的三相电动机。
三相交流电是三相交流发电机发出来的，也可以是从直流电逆变来的，A,B,C（也可用U,V,W）三相的“相”指三者的参数依时间顺序所呈现的均匀分布规律，先后相差120度（加起来为360度，也就是发电机绕组旋转一周）。
由于高压电的热量损失比低压电小，所以远距离输送多采用高压。
交流电的优点是不同等级的电压通过各种变压器可以转变。
家里的火线是三相中的某一根相线，零线是从变压器中性点引出的中性线，它与相线形成回路（电流只能在回路里流动）。
三相线加一根零线构成三相四线。
家里三孔插座上第三孔内的桩头应该与良好接地或者接零的安全线相接，作用是泻放电器中的故障电流，避免人触电。
所以不是“三相”，只能称为单相。
三相五线制中五线指的是：3根相线加一根地线一根零线。
三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.。
三项电零线电流
三项电中的零线电流是指在三相电系统中，三相电流不平衡时，零线上所流过的电流。
零线电流的存在会导致电路的损耗和设备的故障，因此需要加以注意和处理。
我们需要了解三相电流的基本概念。
三相电流是指在三相电系统中，三根相位电线上的电流。
由于三相电系统中的三个电源的频率相同，相位差为120度，所以三相电流互相平衡，即三个电流的大小和相位关系都是相同的。
这种平衡状态可以最大限度地提高电路的效率和稳定性。
然而，当三相电路中出现不平衡时，也就是说三个相位电流的大小和相位关系不同，就会产生零线电流。
零线电流的大小取决于三相电流的不平衡程度和负载的性质。
在一般的电路中，零线电流通常不超过三相电流的10％。
但在某些特殊情况下，零线电流可能会非常大，甚至超过三相电流的大小，导致电路的损坏和设备的故障。
那么，如何防止和减少零线电流呢？首先，我们需要保证三相电路的平衡。
这可以通过选用合适的电源和负载、正确的接线和维护保养来实现。
其次，我们可以采用一些特殊的电路设计来减少零线电流，例如采用三角形接线法、使用零序电感器或零序电流变压器等。
此外，我们还可以采用一些电气保护装置来监测和保护电路，例如过电流保护器、漏电保护器等。
三项电中的零线电流是一个需要注意和处理的问题。
了解其产生的原因和影响，采取正确的预防和措施，可以保证电路的安全可靠，延长设备的使用寿命，提高生产效率。
三相用电电流计算公式
在三相电路中，为了计算电流的大小以及选择适当的电线和保护设备，有一些公式可以使用。
以下是三相用电电流计算公式：
1. 直流电流转换为三相相电流：
在三相电路中，直流电流可以转换为相电流（I_phase）的公式如下：
I_phase = I_dc / (√3 * V_line)，其中I_dc是直流电流的值，V_line是线电压的值。
这个公式适用于将直流电流转换为每相的相电流的场景。
2. 三相电流之间的关系：
在三相电路中，相电流和线电流之间有一定的关系。
相电流（I_phase）和线电流（I_line）之间的关系可以通过以下公式计算：
I_line = √3 * I_phase。
换句话说，相电流的值乘以√3就是线电流的值。
3. 三相功率的计算：
三相功率（P_phase）可以通过以下公式计算：
P_phase = √3 * V_line * I_phase * power factor。
其中V_line是线电压的值，I_phase是相电流的值，功率因数（power factor）是电路的功率因数。
以上是三相用电电流计算公式的简要描述。
使用这些公式，可以更好地理解和计算三相电路中的电流，以便正确选择线路和保护设备，并确保系统的稳定和安全运行。
【施工用电】三相五线制工地电路布线详解国家规定根据JGJ/T-1992《民用建筑电气设计规范》，凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施. 定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级。
定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V。
什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。
如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。
电力知识三相电照明电保护接地将电气设备的金属外壳通过接地线与接地体相接，其原理是分流原理保护接零由于低电压网(380V/220V)中性点不接地只有个别场合，如矿井、游泳池等，而一般低压电网都采用了中性点接地的三相四线制供电系统。
在这种电网中工作的设备，其金属外壳要与零线紧密相接，即保护接零，如图2所示。
保护接零的目的，也是为了保证安全，当设备发生一相碰壳时，则造成单相短路，使保护装置迅速动作，切断故障设备。
保护接零应注意问题:(1)由同一台发电机或同一台变压器供电的线路，不允许有的设备保护接地，有的设备保护接零。
(2)沿零线上把一点或多点再行接地，即重复接地。
以确保护接地装置的可靠。
但重复接地只能起到平衡电位的作用，因此，中性线尽量避免断裂，对中性线要求精心施工，注意维护。
三相电”的的概念是 :线圈在磁场中旋转时，导线切割磁力线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上互相差120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置互相差120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业设备许多地方采用三相供电，如三相交流电动机等。
任两相之间的电压都是380VAC，任一相对中性点的电压都是220VAC。
分为A相，B相，C相。
线路上用L1，L2，L3来表示。
(三相交流电因用途不同还有660VAC和6000VAC供电等)。
三相交流电源，是由三个频率相同、振幅相等、相位依次互差120?的交流电势组成的电源。
三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。
而在日常生活中，多使用单相电源，也称为照明电。
当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。
电气380V电路总结电气380V电路总结随着科技的发展和我国电力行业的不断发展，电气工程技术也在不断的进步和提升，400V、380V是我们现在使用的最常见的电气电压，今天我们就来谈谈关于电气380V电路的总结。
一、380V电路概述380V电路是现代化生产中最常用的一种电路之一，而且被广泛应用在各种领域，例如机械加工、建筑施工、电子制造以及自动化设备等方面。
与此同时，它也是一种最基本的后备电源。
380V电路一般采用三相四线制，也被称为三相平衡系统。
这种系统由三个电源组成，每一个电源的电压相位相差120度，以此来保证三个电源的输出总和为零。
这种平衡的系统能够获得更加稳定和有效的电力供应。
380V电路的特点有以下几个方面：1、高电压能够传送更大的功率，从而满足大功率设备的需要。
2、三相四线制可以平衡三个电源的输出，减少电力浪费，节约能源。
3、电气安全性能非常高，能够有效的保障人身安全。
二、380V电路的应用380V电路广泛应用于各种行业和领域，例如以下几个方面：1、机械加工：作为工业中最常用的一种电路，380V电路被广泛应用于各种机械设备中，例如起重机、铣床、钻床、车床、冲床等等。
2、自动化设备：随着物联网技术的不断发展，自动化设备的需求越来越大，因此380V电路也成为了自动化设备的主要供电源。
3、建筑施工：在建筑施工中，380V电路也被广泛应用，例如塔式起重机、振动机、混凝土搅拌机等等。
4、电子制造：电子制造是现代化制造技术的核心之一，而380V 电路则是它的支撑之一。
数字化、自动化、电子化是现在电子制造的主要特点，而电气380V电路则为这一创新提供了强有力的支持。
三、380V电路的安全问题任何一种电路都会存在安全问题，因此在使用380V电路的时候，必须注意电器安全问题。
以下是一些常见的安全问题：1、电器震动：在使用380V电路的时候，因为线路导致的电器震动是比较常见的问题，这就需要使用者要有一定的电器维护能力和相关技术知识。
