雷达目标模拟器(1)

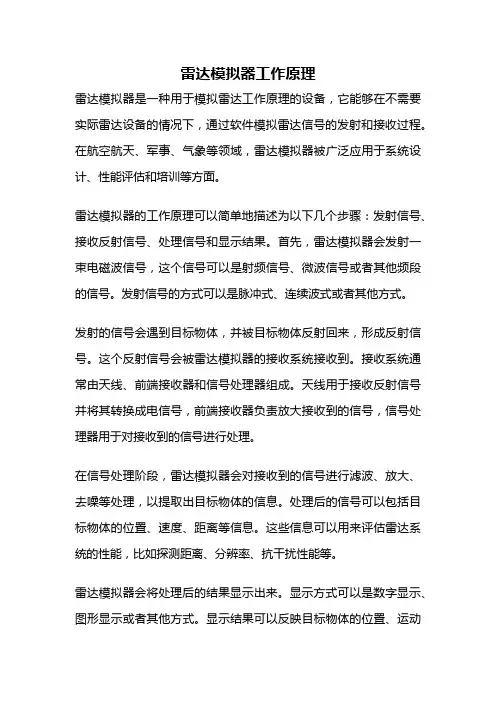

雷达模拟器工作原理雷达模拟器是一种用于模拟雷达工作原理的设备，它能够在不需要实际雷达设备的情况下，通过软件模拟雷达信号的发射和接收过程。

在航空航天、军事、气象等领域，雷达模拟器被广泛应用于系统设计、性能评估和培训等方面。

雷达模拟器的工作原理可以简单地描述为以下几个步骤：发射信号、接收反射信号、处理信号和显示结果。

首先，雷达模拟器会发射一束电磁波信号，这个信号可以是射频信号、微波信号或者其他频段的信号。

发射信号的方式可以是脉冲式、连续波式或者其他方式。

发射的信号会遇到目标物体，并被目标物体反射回来，形成反射信号。

这个反射信号会被雷达模拟器的接收系统接收到。

接收系统通常由天线、前端接收器和信号处理器组成。

天线用于接收反射信号并将其转换成电信号，前端接收器负责放大接收到的信号，信号处理器用于对接收到的信号进行处理。

在信号处理阶段，雷达模拟器会对接收到的信号进行滤波、放大、去噪等处理，以提取出目标物体的信息。

处理后的信号可以包括目标物体的位置、速度、距离等信息。

这些信息可以用来评估雷达系统的性能，比如探测距离、分辨率、抗干扰性能等。

雷达模拟器会将处理后的结果显示出来。

显示方式可以是数字显示、图形显示或者其他方式。

显示结果可以反映目标物体的位置、运动轨迹、散射截面等信息。

通过对显示结果的观察和分析，可以评估雷达系统的性能，并进行改进和优化。

除了上述的基本工作原理，雷达模拟器还可以具备一些高级功能，比如多目标模拟、多波束模拟、干扰模拟等。

多目标模拟可以模拟多个目标物体出现在雷达覆盖区域内的情况，以评估雷达系统的多目标跟踪能力。

多波束模拟可以模拟雷达系统具备多个波束，以评估雷达系统的覆盖范围和分辨率。

干扰模拟可以模拟雷达系统受到干扰的情况，以评估雷达系统的抗干扰能力。

雷达模拟器是一种用于模拟雷达工作原理的设备，它能够通过软件模拟雷达信号的发射和接收过程。

通过对模拟结果的观察和分析，可以评估雷达系统的性能，并进行改进和优化。

雷达多目标模拟器DRFM单元设计王展;李双勋;刘海涛;楼生强;战永红【期刊名称】《计算机测量与控制》【年(卷),期】2009(017)008【摘要】研究了辐射式雷达多目标模拟测试系统中,数字射频存储(DRFM)单元的设计问题,首先根据辐射式雷达多目标模拟测试系统的设计要求,提出一种基于高性能FPGA和软件无线电(SDR)技术的数字射频存储单元设计方法;然后着重阐述了数字射频存储单元的设计思路,给出了原理样机的设计方案,并对系统中雷达模拟目标的距离误差进行了理论分析,得到距离误差计算公式;最后通过实验给出实际测试结果,结果表明所设计DRFM单元满足设计指标要求.【总页数】4页(P1616-1619)【作者】王展;李双勋;刘海涛;楼生强;战永红【作者单位】长沙国防科技大学电子科学与工程学院信号处理实验室,湖南,长沙,410073;长沙国防科技大学电子科学与工程学院信号处理实验室,湖南,长沙,410073;长沙国防科技大学电子科学与工程学院信号处理实验室,湖南,长沙,410073;长沙国防科技大学电子科学与工程学院信号处理实验室,湖南,长沙,410073;长沙国防科技大学电子科学与工程学院信号处理实验室,湖南,长沙,410073【正文语种】中文【中图分类】TN955【相关文献】1.一种基于DRFM和数字信道化技术的宽带雷达目标干扰模拟器设计 [J], 高山;翟龙军;曲洪东;姜志森2.基于DRFM与DDS的汽车雷达目标模拟器设计 [J], 郭剑鹰;丁德锋;陈晓;朱明年3.基于FPGA雷达多目标模拟器DRFM设计与实现 [J], 刘魁;颜学龙;关世友;赵志强4.基于DRFM技术的雷达模拟器研究设计 [J], 葛尧5.基于DRFM的雷达目标回波信号模拟器设计 [J], 王永青因版权原因，仅展示原文概要，查看原文内容请购买。

雷达目标模拟器
雷达目标模拟器是一种用于模拟雷达探测目标的设备，可以通过模拟不同类型的目标信号来测试雷达系统的性能和可靠性。

雷达目标模拟器是雷达系统研发和测试过程中必不可少的工具，可以大大加快研发工作的进度。

雷达目标模拟器的工作原理是基于雷达系统的工作原理。

雷达系统通过发射电磁波，接收目标反射的信号来探测目标的位置和速度。

雷达目标模拟器通过模拟目标信号来生成虚拟的目标反射信号，使雷达系统能够在实验室环境下进行各种测试。

雷达目标模拟器可以模拟各种不同类型的目标信号，包括航空目标，地面目标和海洋目标等。

通过调整模拟器的参数，可以模拟不同目标的距离，方位和速度等特性。

模拟器还可以模拟目标的回波信号强度和噪声等特性，以测试雷达系统对不同信号的检测能力和抗干扰能力。

雷达目标模拟器可以用于多种应用场景，包括雷达系统研发，性能测试和系统集成等。

在雷达系统的研发过程中，可以使用模拟器来验证新的算法和技术，评估系统的性能和可靠性。

在性能测试中，模拟器可以生成各种不同的目标信号，以测试雷达系统在不同条件下的性能。

在系统集成中，模拟器可以模拟各种不同类型的目标信号，以测试雷达系统的兼容性和集成效果。

雷达目标模拟器的优势是可以在实验室环境下进行测试，无需实际目标参与，节约了时间和成本。

同时，模拟器可以模拟各
种不同类型的目标信号，具有良好的灵活性和可调性。

模拟器还可以模拟目标信号的多普勒效应，使得测试更加真实可信。

总之，雷达目标模拟器是一种重要的雷达测试工具，可以用于雷达系统的研发和测试。

通过模拟各种目标信号，模拟器可以评估雷达系统的性能和可靠性，并加速研发工作的进程。

SAR雷达目标信号模拟器案例SAR(合成孔径雷达)是一种利用机载或航天器载体的高频电磁波进行观测和成像的遥感技术。

它在地理测绘、资源勘探、环境监测和军事领域等方面具有广泛的应用。

SAR雷达目标信号模拟器是一种重要的工具，可以用于研究和开发SAR雷达成像算法和目标识别技术。

SAR雷达目标信号模拟器可以产生各种类型的目标信号，包括点目标、角落反射、散射中心等。

它模拟了雷达的工作原理和系统的各种参数，如雷达的工作频率、天线的相控阵特性、接收器的带宽等。

通过调节这些参数，我们可以生成各种不同的目标信号，并且可以以不同的方式改变目标信号的特征，如信号的极化、频率、幅度等。

对于点目标，SAR雷达目标信号模拟器可以生成具有特定强度和位置的目标回波信号。

这些目标信号可以用于检验目标识别算法的性能，并且可以用于评估算法的健壮性和鲁棒性。

对于角落反射和散射中心，SAR雷达目标信号模拟器可以模拟不同类型的目标，如车辆和建筑物等。

通过改变目标的形状、材料和运动状态，我们可以生成各种不同的目标信号，并且可以用于研究目标形状和材料对雷达回波信号的影响。

SAR雷达目标信号模拟器还可以模拟雷达的运动和姿态。

通过改变雷达的运动速度、方向和俯仰角，我们可以模拟不同的观测条件和成像几何。

这对于研究雷达观测的空间分辨率和信噪比的影响非常重要。

此外，SAR雷达目标信号模拟器还可以模拟实际环境中的杂波干扰和噪声。

通过生成具有不同背景和干扰的合成孔径雷达图像，我们可以研究杂波干扰和噪声对目标检测和成像质量的影响。

总之，SAR雷达目标信号模拟器是一种非常有用的工具，可以用于研究和开发SAR雷达成像算法和目标识别技术。

它可以产生各种类型的目标信号，并且可以模拟雷达的各种参数和运动姿态。

通过使用SAR雷达目标信号模拟器，我们可以评估不同算法的性能，并且可以改进算法的设计和实现。

此外，SAR雷达目标信号模拟器还可以用于培训和教育目的，以提高学生和研究人员对SAR雷达技术的理解和应用能力。

SAR雷达目标信号模拟器案例来源：北京华力创通科技股份有限公司作者：发表时间：2010-04-08 16:08:50 目前机载 SAR 雷达设备的主要测试手段是在地面采用点目标信号进行部分指标和分辨率测试。

进一步完整的成像测试需要安装在运载飞机上进行实际飞行测试，得到最后的指标。

星载 SAR 雷达设备的主要测试手段同样是在地面点目标信号进行部分指标和分辨率测试。

通过这种测试来估计实际的成像指标。

XXX 型 SAR 雷达目标信号模拟器可以实时模拟回放多点目标和场景目标回波。

用于机载或星载SAR 雷达设备在地面进行完整的功能和性能指标调试和测试。

XXX 型 SAR 雷达目标回波信号模拟器基本原理是一种数字储频体制的测试信号模拟设备。

接收来自雷达系统 TR 组件送出的脉冲发射信号，并在此基础上生成触发脉冲和回波信号；实时模拟点目标回波信号：－－能进行时间延迟、能叠加多普勒频移，能进行幅度调制；非实时模拟面目标回波信号－－可叠加地表信息、轨道特性、平台姿态特性和幅相误差、波位特性、天线性能等工程误差XXX 型 SAR 雷达目标回波信号模拟器主要由三个功能单元组成：射频单元将来自雷达系统脉冲发射信号转换到中频，并将中频单元的模拟回波信号混频至射频，通过射频电缆注入或通过天线回放给被测雷达；数字中频单元基于数字储频体制获取中频信号，经过数字变换成多点目标回波中频信号回放给射频单元。

或根据被测雷达的信号特征，将已经存储的大型场景目标回波回放出去数学仿真单元运行 SAR 雷达场景目标模拟生成算法，生成场景（即面目标）回波数据，注入给数字中频单元技术优势幅相控制技术高速 AD/DA 技术（ 20M － 1.5G 采样率）实时点目标运算，非实时面目标模拟高速板间数据传输技术（单通道最高速率可达 6Gbps ）大容量板级数据存储技术（ 20G ）应用方案雷达系统回波模拟精密延迟信号实现用于宽带雷达模拟器实时记录 SAR 发射信号实时回放数字信号、模拟各种条件下的回波信号技术性能AD/DA 指标： 1.5GSPS ， 10bits板间数据传输速度： 6 × 6Gbps单板数据存储容量： 16GB磁盘阵列容量： 2TB相位精度：二次相位误差：≤ 10 °三次相位误差：≤ 8 °带内幅度波动：± 0.5dB采样率： 1.2GSPS多普勒带宽： 2000 － 3000Hz回波宽度： 80 － 250us ，步长 5us整体时延：τ +2us － 300us ，步长 0.5us 可调，τ为脉宽。

SAR雷达目标信号模拟器案例SAR (Synthetic Aperture Radar)雷达是一种主动式雷达系统，用于从空中或卫星上获取地表上的图像。

它使用射频信号来探测并测量地表的物理属性，如地表形状和地物分布。

SAR雷达系统非常适用于军事监视、天气预测、地图制作和灾难响应等领域。

在SAR雷达技术开发和应用过程中，目标信号模拟器是一个重要的工具，用于生成和评估SAR雷达的性能。

目标信号模拟器是一个计算机程序，它可以模拟SAR雷达系统接收的目标信号。

它使用雷达散射模型和数学算法来生成具有不同物理特性的目标信号，如回波强度、散射系数和相位。

模拟器还可以生成不同类型的目标，如点目标、弯曲目标和散射目标，以模拟不同的场景。

SAR雷达目标信号模拟器的主要功能之一是生成回波信号。

它使用雷达散射模型来计算目标与雷达射频信号之间的相互作用。

这些模型通常使用目标的物理特性，如形状、尺寸、材料、散射特性和相位等进行参数化。

通过调整这些参数，可以生成不同类型的目标信号，并模拟出一系列不同的场景。

另一个重要的功能是评估SAR雷达系统的性能。

模拟器可以生成不同目标信号的集合，并将其与真实的SAR雷达图像进行比较。

通过计算相似性指标，如均方根误差(RMSE)和结构相似度指标(SSIM)，可以评估SAR雷达图像的质量和精度。

这可以帮助研发人员和工程师优化SAR雷达系统的参数和算法，提高其性能和可靠性。

SAR雷达目标信号模拟器还可以用于SAR雷达的目标检测和识别。

模拟器可以生成不同目标信号的集合，并将其输入到目标检测和识别算法中进行测试和评估。

通过比较算法的检测和识别性能，可以帮助研发人员选择合适的算法和参数，提高SAR雷达的目标识别能力。

此外，SAR雷达目标信号模拟器还可以用于SAR图像处理算法的开发和评估。

模拟器可以生成不同场景的SAR图像，并通过加入噪声、模拟运动模糊等方式模拟真实的图像采集过程。

这可以帮助研发人员开发和验证SAR图像去噪、运动补偿和遥感图像拼接等算法，提高图像质量和分辨率。
