永磁同步电机控制原理在现代工业和日常生活中，电机扮演着至关重要的角色。
其中，永磁同步电机因其高效、高功率密度和良好的调速性能等优点，得到了广泛的应用。
要让永磁同步电机稳定、高效地运行，就需要对其进行精确的控制。
接下来，咱们就来详细了解一下永磁同步电机的控制原理。
永磁同步电机的结构相对简单，主要由定子和转子两部分组成。
定子上有三相绕组，通过通入三相交流电产生旋转磁场。
转子则由永磁体组成，其磁场与定子磁场相互作用，从而实现电机的转动。
要实现对永磁同步电机的控制，关键在于对定子电流的控制。
这是因为定子电流的大小、频率和相位直接决定了电机的运行状态。
在控制方法上，常见的有矢量控制和直接转矩控制两种。
矢量控制是一种较为经典且广泛应用的方法。
它的基本思想是将定子电流分解为励磁电流分量和转矩电流分量。
通过分别控制这两个分量，可以实现对电机磁通和转矩的独立控制。
就好像我们在开车时，既要控制油门来决定速度（类似于转矩），又要控制方向盘来决定方向（类似于磁通）。
具体来说，矢量控制需要先进行坐标变换。
将定子的三相电流通过克拉克变换和帕克变换，转换到旋转的dq 坐标系中。
在这个坐标系下，d 轴表示磁通方向，q 轴表示转矩方向。
然后，根据给定的转速和转矩指令，计算出 d 轴和 q 轴电流的参考值。
再通过电流调节器，控制实际的 d 轴和 q 轴电流跟随参考值。
这样就能实现对电机的精确控制。
直接转矩控制则是另一种有效的控制策略。
它直接对电机的转矩和磁通进行控制，不需要复杂的坐标变换。
通过检测电机的定子电压和电流，计算出电机的转矩和磁通，并与给定值进行比较。
然后根据比较结果，选择合适的电压矢量来控制电机的运行。
这种方法响应速度快，但控制精度相对矢量控制略低。
在实际的控制系统中，还需要考虑各种因素的影响。
例如，电机参数的变化、负载的扰动等。
为了提高系统的稳定性和鲁棒性，通常会采用一些先进的控制策略和技术。
比如，采用自适应控制算法，可以根据电机参数的变化实时调整控制参数，以保证控制性能。
永磁同步电机控制策略研究及仿真一、本文概述永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）因其高效率、高功率密度、良好的控制性能等特点，在工业、交通、家电等领域得到了广泛应用。
随着电力电子技术和控制理论的发展，对PMSM的控制策略的研究也日益深入，旨在实现电机的高性能、高效率和可靠性。
本文主要针对永磁同步电机的控制策略进行研究和仿真分析。
本文首先对永磁同步电机的基本原理和控制方法进行了综述，包括电机结构、运行原理、数学模型等，为后续控制策略的研究奠定了基础。
详细讨论了几种常见的PMSM控制策略，如矢量控制（Vector Control）、直接转矩控制（Direct Torque Control, DTC）、模型预测控制（Model Predictive Control, MPC）等，分析了各种控制策略的优缺点及其适用场合。
接着，本文针对某特定应用背景，提出了一种改进的PMSM控制策略。
该策略在传统控制方法的基础上，引入了先进的控制算法和优化技术，旨在提高系统的动态性能、稳态性能和抗干扰能力。
本文还通过仿真实验，验证了所提控制策略的有效性和优越性。
二、永磁同步电机基本原理与特点永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种利用永磁体作为磁场源，实现电能与机械能相互转换的装置。
其基本原理基于电磁感应和磁场相互作用，通过控制定子电流产生的磁场与转子永磁体磁场之间的相互作用，实现电机的旋转运动。
高效率：由于使用永磁体作为磁场源，无需额外的励磁电流，因此电机在运行时具有较低的损耗和较高的效率。
高功率密度：永磁体的使用使得电机能够在较小的体积内实现较高的功率输出，适用于需要紧凑设计的应用场景。
良好的调速性能：通过控制定子电流的频率和相位，可以实现对PMSM的精确速度控制，满足宽范围调速的需求。
低维护成本：永磁体通常具有较高的磁能积和稳定性，使得电机在运行过程中无需频繁更换磁极，降低了维护成本。

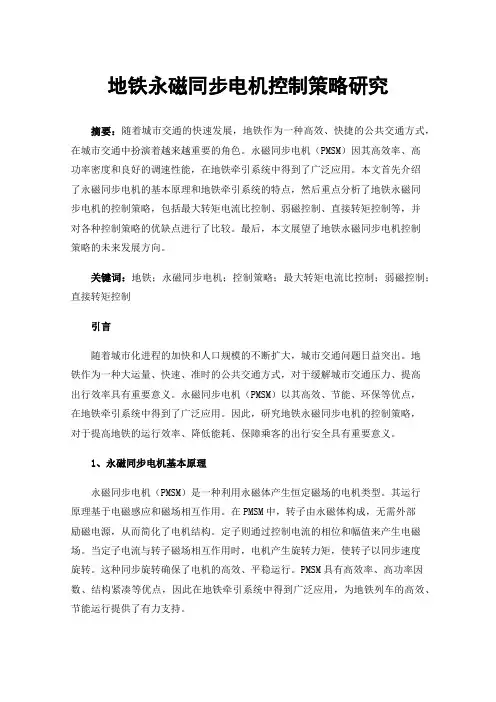

地铁永磁同步电机控制策略研究摘要：随着城市交通的快速发展，地铁作为一种高效、快捷的公共交通方式，在城市交通中扮演着越来越重要的角色。
永磁同步电机（PMSM）因其高效率、高功率密度和良好的调速性能，在地铁牵引系统中得到了广泛应用。
本文首先介绍了永磁同步电机的基本原理和地铁牵引系统的特点，然后重点分析了地铁永磁同步电机的控制策略，包括最大转矩电流比控制、弱磁控制、直接转矩控制等，并对各种控制策略的优缺点进行了比较。
最后，本文展望了地铁永磁同步电机控制策略的未来发展方向。
关键词：地铁；永磁同步电机；控制策略；最大转矩电流比控制；弱磁控制；直接转矩控制引言随着城市化进程的加快和人口规模的不断扩大，城市交通问题日益突出。
地铁作为一种大运量、快速、准时的公共交通方式，对于缓解城市交通压力、提高出行效率具有重要意义。
永磁同步电机（PMSM）以其高效、节能、环保等优点，在地铁牵引系统中得到了广泛应用。
因此，研究地铁永磁同步电机的控制策略，对于提高地铁的运行效率、降低能耗、保障乘客的出行安全具有重要意义。
1、永磁同步电机基本原理永磁同步电机（PMSM）是一种利用永磁体产生恒定磁场的电机类型。
其运行原理基于电磁感应和磁场相互作用。
在PMSM中，转子由永磁体构成，无需外部励磁电源，从而简化了电机结构。
定子则通过控制电流的相位和幅值来产生电磁场。
当定子电流与转子磁场相互作用时，电机产生旋转力矩，使转子以同步速度旋转。
这种同步旋转确保了电机的高效、平稳运行。
PMSM具有高效率、高功率因数、结构紧凑等优点，因此在地铁牵引系统中得到广泛应用，为地铁列车的高效、节能运行提供了有力支持。
2、地铁牵引系统特点地铁牵引系统，作为地铁列车的核心动力来源，呈现出多个显著特点。
首先，由于地铁列车在运营过程中需要频繁地进行启动、加速、制动和减速操作，这就要求牵引系统必须具备出色的动态响应性能和调速性能，以确保列车能够迅速、准确地响应驾驶员的操作指令。

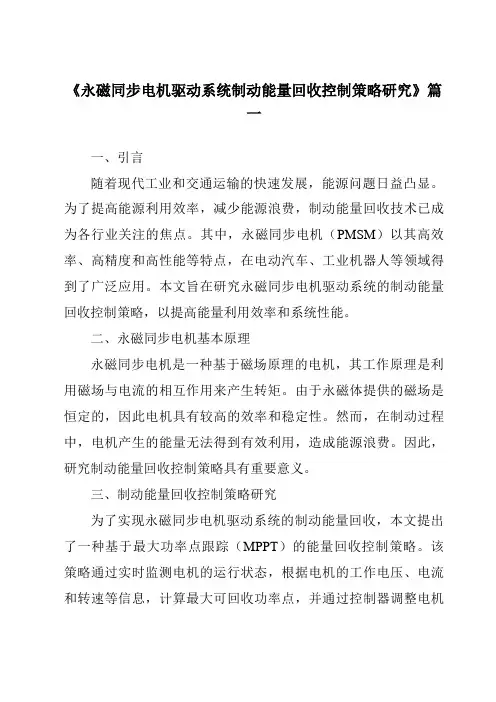

《永磁同步电机驱动系统制动能量回收控制策略研究》篇一一、引言随着现代工业和交通运输的快速发展，能源问题日益凸显。
为了提高能源利用效率，减少能源浪费，制动能量回收技术已成为各行业关注的焦点。
其中，永磁同步电机（PMSM）以其高效率、高精度和高性能等特点，在电动汽车、工业机器人等领域得到了广泛应用。
本文旨在研究永磁同步电机驱动系统的制动能量回收控制策略，以提高能量利用效率和系统性能。
二、永磁同步电机基本原理永磁同步电机是一种基于磁场原理的电机，其工作原理是利用磁场与电流的相互作用来产生转矩。
由于永磁体提供的磁场是恒定的，因此电机具有较高的效率和稳定性。
然而，在制动过程中，电机产生的能量无法得到有效利用，造成能源浪费。
因此，研究制动能量回收控制策略具有重要意义。
三、制动能量回收控制策略研究为了实现永磁同步电机驱动系统的制动能量回收，本文提出了一种基于最大功率点跟踪（MPPT）的能量回收控制策略。
该策略通过实时监测电机的运行状态，根据电机的工作电压、电流和转速等信息，计算最大可回收功率点，并通过控制器调整电机的运行状态，使系统在最佳状态下运行，从而实现能量的最大化回收。
四、控制策略实现方法1. 传感器技术：通过安装传感器实时监测电机的运行状态，包括工作电压、电流和转速等信息。
2. 控制器设计：设计一个高性能的控制器，根据传感器提供的信息实时计算最大可回收功率点。
3. 电机驱动：根据控制器的指令，调整电机的运行状态，使系统在最佳状态下运行。
4. 能量回馈：将回收的能量存储在电池等储能设备中，供系统其他部分使用。
五、实验结果与分析通过实验验证了本文提出的永磁同步电机驱动系统制动能量回收控制策略的有效性。
实验结果表明，该策略能够有效地提高能量的回收率和使用效率，降低系统的能耗。
同时，该策略还具有较高的稳定性和可靠性，能够适应不同的工作环境和工况。
六、结论本文研究了永磁同步电机驱动系统的制动能量回收控制策略，提出了一种基于MPPT的能量回收控制策略。

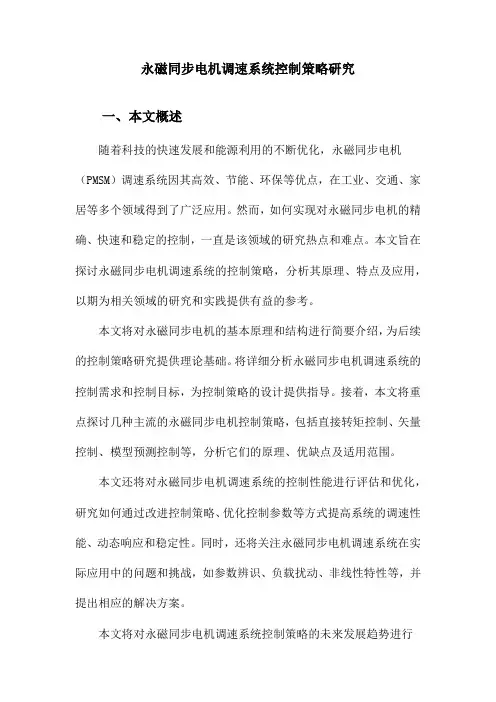

永磁同步电机调速系统控制策略研究一、本文概述随着科技的快速发展和能源利用的不断优化，永磁同步电机（PMSM）调速系统因其高效、节能、环保等优点，在工业、交通、家居等多个领域得到了广泛应用。
然而，如何实现对永磁同步电机的精确、快速和稳定的控制，一直是该领域的研究热点和难点。
本文旨在探讨永磁同步电机调速系统的控制策略，分析其原理、特点及应用，以期为相关领域的研究和实践提供有益的参考。
本文将对永磁同步电机的基本原理和结构进行简要介绍，为后续的控制策略研究提供理论基础。
将详细分析永磁同步电机调速系统的控制需求和控制目标，为控制策略的设计提供指导。
接着，本文将重点探讨几种主流的永磁同步电机控制策略，包括直接转矩控制、矢量控制、模型预测控制等，分析它们的原理、优缺点及适用范围。
本文还将对永磁同步电机调速系统的控制性能进行评估和优化，研究如何通过改进控制策略、优化控制参数等方式提高系统的调速性能、动态响应和稳定性。
同时，还将关注永磁同步电机调速系统在实际应用中的问题和挑战，如参数辨识、负载扰动、非线性特性等，并提出相应的解决方案。
本文将对永磁同步电机调速系统控制策略的未来发展趋势进行展望，探讨新技术、新方法在该领域的应用前景，为相关领域的研究和实践提供借鉴和启示。
通过本文的研究，旨在为永磁同步电机调速系统的控制策略提供全面的分析和探讨，为相关领域的研究和实践提供有益的参考和指导。
二、永磁同步电机调速系统基础理论永磁同步电机（PMSM）调速系统是一种高性能的调速系统，其基础理论主要涉及电机学、控制理论以及电力电子技术。
永磁同步电机调速系统的核心在于其利用永磁体产生的磁场与电流产生的磁场之间的相互作用，实现电机的旋转运动。
从电机学角度来看，永磁同步电机调速系统主要依赖于电机内部的永磁体和电枢电流产生的磁场之间的相互作用。
永磁体提供恒定的磁场，而电枢电流则通过控制其大小和相位，实现对电机转速和转矩的精确控制。
电机内部的反电动势与转速成正比，这一特性使得永磁同步电机调速系统具有良好的调速性能。

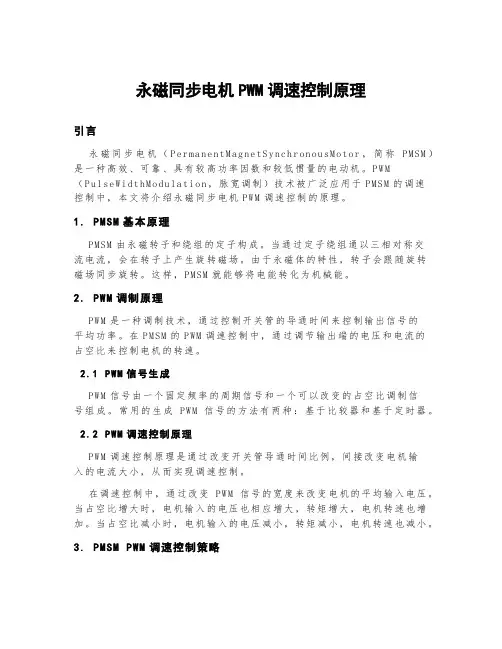

永磁同步电机PWM调速控制原理引言永磁同步电机（P erm a ne nt Ma gn et Sy nch r on ou sM ot or，简称P MSM）是一种高效、可靠、具有较高功率因数和较低惯量的电动机。
P W M（P ul se Wi dt hM od ul a ti on，脉宽调制）技术被广泛应用于P MS M的调速控制中，本文将介绍永磁同步电机PW M调速控制的原理。
1. PM SM基本原理P M SM由永磁转子和绕组的定子构成。
当通过定子绕组通以三相对称交流电流，会在转子上产生旋转磁场。
由于永磁体的特性，转子会跟随旋转磁场同步旋转。
这样，P MS M就能够将电能转化为机械能。
2. PW M调制原理P W M是一种调制技术，通过控制开关管的导通时间来控制输出信号的平均功率。
在PM SM的P WM调速控制中，通过调节输出端的电压和电流的占空比来控制电机的转速。
2.1P W M信号生成P W M信号由一个固定频率的周期信号和一个可以改变的占空比调制信号组成。
常用的生成PW M信号的方法有两种：基于比较器和基于定时器。
2.2P W M调速控制原理P W M调速控制原理是通过改变开关管导通时间比例，间接改变电机输入的电流大小，从而实现调速控制。
在调速控制中，通过改变PW M信号的宽度来改变电机的平均输入电压。
当占空比增大时，电机输入的电压也相应增大，转矩增大，电机转速也增加。
当占空比减小时，电机输入的电压减小，转矩减小，电机转速也减小。
3. PM SM PWM调速控制策略P M SM的P WM调速控制可以采用多种策略，根据不同的需求选择合适的控制策略，常用的有矢量控制和直接转矩控制两种。
3.1矢量控制矢量控制是通过控制转子磁场的矢量旋转来实现转矩和转速控制的方法。
通过转子磁场的旋转，将其分解为直轴和交轴两个分量，通过控制这两个分量的大小和相位差，实现电机的转速和转矩控制。
3.2直接转矩控制直接转矩控制通过实时测量电机的转速和电流，根据转速误差和电流误差进行控制，实现对电机转矩和转速的精确控制。
