山西省第五届中等职业学校计算机技能大赛（学生组）
工业产品设计（CAD）技术项目竞赛题
（比赛时间180分钟）
一、竞赛说明
1、大赛提供的“图1”和“材质库”均保存在E盘根目录下的“工业产品设计项目”文件夹内。

2、选手在F盘根目录下创建一个以“产品设计”命名的文件夹，将制作完成、需要提交的所有文件按照规定要求命名并保存到该文件夹中。

3、请参赛选手使用大赛提供的软硬件，参照“图1“所示结构原理图，设计制作一款家用脚踏式垃圾桶，并按要求分别绘制完成产品的三维模型、六视图、爆炸图和效果图。

4、成绩评分比例为:设计创意20%；作品完成度20%；爆炸图和六视图15%；三维模型20%；效果图25%。

图1 家用脚踏式垃圾桶结构原理示意图
二、竞赛要求
1、参赛选手按照“图1“所示结构原理，重新设计一款造型时尚、简洁、实用的家用脚踏式垃圾桶，选手不得完全仿照图示的脚踏式垃圾桶设计作品，否则作品不计成绩。

2、设计制作出“家用脚踏式垃圾桶”的：（1）三维模型；（2）六视图；（3）爆炸图以及设计说明；（4）效果图。

3、制作完成的三维模型，须提交三维模型的源文件，存储文件命名为：选手参赛号(5位数字）+三维模型，如“99999三维模型”。

4、绘制完成的六视图、爆炸图须提交“源文件”，并把六视图和爆炸图输出为JPEG文件格式，存储文件分别命名为：选手参赛号(5位数字）+六视图、选手参赛号(5位数字）+爆炸图。

5、应用大赛提供的各种材质文件，渲染输出产品的效果图。

要求材质的应用搭配合理，效果表现真实美观，设置出合理的光影和背景效果。

效果图的输出文件格式为JPEG，存储文件命名为：“选
手参赛号(5位数字）+效果图”。

（注意：大赛不提供其他第三方的渲染插件）
第 1 页共1 页。

合集下载

山西省贸易学校参加全省第八届中职学校技能大赛获奖情况

山西省贸易学校参加全省第八届中职学校技能大赛获奖情况

我校师生在2014年全省中职学校技能大赛中获得优异成绩
我校师生在2014年全省第八届中等职业学校技能大赛中取得优异成绩。

本次大赛中我校共参加了20个项目，其中，杜宇琦等12名学生、汤兰萍等2名教师获得一等奖，高晓雅等24名学生、温学明等2名教师获得二等奖，张倩等17名学生、李金等5名教师获三等奖，刘佩璇等4名学生、邬俐锋等5名教师获得优秀奖。

这次大赛,我校共获得9个项目的一等奖,4个项目的第一名,12个项目的二等奖,13个项目的三等奖。

具体获奖情况如下：。

中等职业学校技能大赛-inventor工业产品设计

中等职业学校技能大赛-inventor工业产品设计

计算机辅助设计（工业产品CAD）技能竞赛试题选手抽签号：工位号：注：以上选手信息请认真填写，由于填写错误而造成的后果有选手自己承担！规定时间： 240 分钟。

考生注意：请按照题目规定的路径及名称保存文件。

考试过程中，请考生及时保存文件，以便设备故障时迅速恢复。

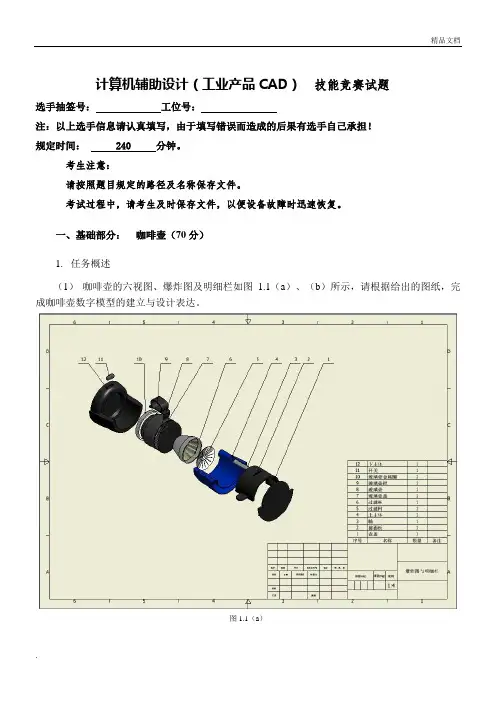

一、基础部分：咖啡壶（70分）1.任务概述（1）咖啡壶的六视图、爆炸图及明细栏如图 1.1（a）、（b）所示，请根据给出的图纸，完成咖啡壶数字模型的建立与设计表达。
