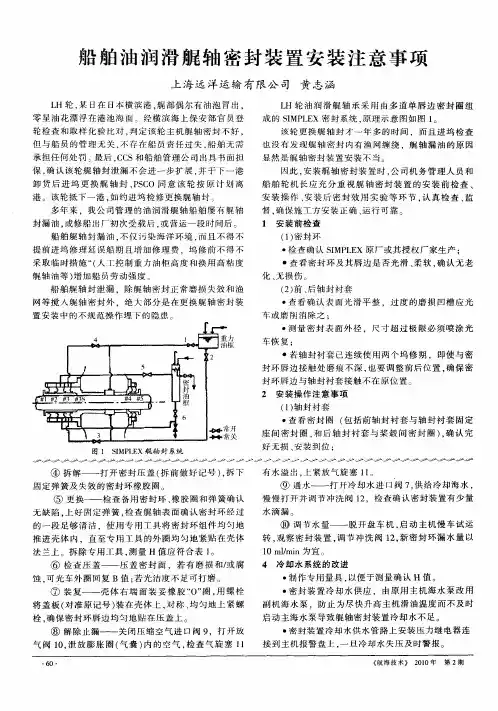

舰船新型艉轴密封装置的调整与维护保养

KEMEL AX型尾轴空气密封装置工作原理和管理要点上远四部张俊江国强随着港口国对防污染要求越来越严，各大设备生产厂商纷纷投入大量的人力物力对新型设备的研发。

尾轴密封生产商之一的KEMEL(KOBELCO EAGLE MARINE ENGINEERING CO., LTD)公司也研发制造了更加可靠的AX型空气式艉轴密封装置。

由于该装置可靠性高，维修管理方便，许多船东在新造船时都选用了该设备。

本文以某公司新造10000TEU系列船舶的空气式尾轴封为例，对该装置的工作原理和管理要点进行探讨。

一、空气密封的优点该装置的首部密封结构与以往的CX、DX型密封的结构基本相同，尾部空气式密封装置如下图：尾部密封有4道密封圈，船内的空气源通过管路通到＃2/3环之间的腔室，然后以气泡形式从尾部释放到海水中。

根据物理学经典原理可知，液面下任一点的压强与该点至液面的高度成正比，因此该装置利用从尾部以气泡形式释放的空气压力来检测船舶吃水的变化。

任何船舶吃水的变化能够自动地被空气控制单元跟踪并自动调整输出压力和尾轴管内油压，从而防止海水侵入船内和润滑油流出船外。

该装置的优点为：A、可靠性高1）各道密封环所承受的负荷明显减小，延长了密封环及镀铬衬套的使用寿命；2) 各有两道水封环和油封环，提高了装置的可靠性。

一旦密封环损坏，艉轴管内的润滑油或海水会通过＃2/3环腔室被回收到船内泄放收集柜内，防止油流出船外或海水进入艉轴管内。

与镀铬衬套接触处磨损时，取下该调整环以错开密封环与衬套之间的相对位置，从而减少镀铬衬套的光车次数，延长使用寿命。

B、维修保养简单在设定了空气流量后，系该统根据吃水变化自动调整压力，避免根据吃水的变化通过人工来转换轻重载重力油柜。

C、空气消耗量低供入到＃2/3腔室内的空气流量设定在45-55Nℓ/min，压缩空气消耗少。

D、可提供多种应急措施1）当#3环故障时，只要关闭通往#3/3S腔室的进出口阀，就可使#3S环投入工作。

一尾轴密封的工作原理船舶尾轴密封装置根据密封元件防漏方式，可以分为接触式和非接触式两种。

接触式密封以橡胶制品和盘根作为填料，将其填充于缝隙之中，并与轴或者轴套接触；非接触式密封中密封元件的动、静部件之间有一定间隙，不发生接触，而是靠流体流动路径节流作用达到密封的目的。

本文的尾轴密封装置是非接触式，如图 1 所示，靠动摩擦盘和静摩擦盘的配合间隙来密封，动静盘的间隙的紧密程度可以通过调节静摩擦盘中的弹簧强度来控制。

二运行故障该型船长期在南京和上海之间的长江航道段航行，新船运行约九个月时间后发现前尾轴密封有少量泄漏，没有影响轴系的工作；尾轴后密封由于在水里，没法检查是否泄漏；运行一年时间时，船舱内的尾轴前密封泄漏很严重，舱内可以看到大量的润滑油泄漏，而且泄漏的油已经乳化变成乳白色，说明已有大量的江水进入到尾轴管内，尾轴的尾密封泄漏严重，船舶虽然还能正常航行，但尾轴管内的尾轴承和尾轴已经磨损，如果不及时处理会造成严重的后果，影响船舶的行驶安全。

三故障分析本文中的非接触式密封装置对安装的要求比较高，首先要保证动静摩擦盘的相对位置（间隙合适），在安装前需做泵压试验，安装过程中要调整好弹簧的压缩量保证动静环间隙；其次要保证密封装置垂直于轴系中心线，曲折值在规定范围内。

船舶在运行初期，安装的各项指标都能满足要求，尾轴密封装置工作良好，未发现泄漏情况；船舶在运行一段时间后，长江航道水况复杂，船舶需要频繁改变航行工况，由于推力轴承中的推力环和推力块间有轴向间隙，倒车或者顺车时，整个轴系轴向的窜动改变了尾轴密封动静环间的固有间隙，使动静摩擦盘的间隙忽大忽小，随着时间的推移，动静盘之间相对间隙会出现偏差；由于本船采用柴油机驱动，整个轴系在运行过程中会有径向的跳动，螺旋桨尾轴在长江水道复杂工况下也会频繁振动，时间长了尾轴密封装置相对于轴心线的曲折和偏移值都出现偏差；长江水中含有大量的泥沙，较小泥沙颗粒可以随着水流进入动静环之间间隙，造成动静摩擦环的环面损伤（维修时能看到动静盘上有很多明显的划痕），更进一步恶化了动静盘的相对位置，更大的泥沙也能进入到动静环间隙中，动静环彻底失去密封作用，江水大量进入尾轴管中使润滑油乳化，润滑油润滑效果下降。

浅析船舶尾轴密封装置摘要：尾轴管密封装置的工作环境和条件极其恶劣，在工作时除受到轴系高速转动带来剧烈摩擦的作用外，还会受到螺旋桨运转及轴系自然下沉产生的不均匀作用力的影响，轴系运转的纵向和横向振动也会加剧对密封件的局部磨损。

所以船舶尾轴管密封装置的选用、检验和优化，对于船舶的正常航行十分重要。

关键词：尾轴管检验密封装置船舶尾轴管密封装置是保证轴系正常工作，防止尾轴管内润滑油外泄造成水域污染，防止河水及泥砂侵入尾轴管内加剧轴与轴承磨损、破坏润滑油的性能和防止润滑油直接泄漏损失的装置。

一．尾轴密封装置的工作条件船舶尾轴密封装置的工作条件是十分恶劣的，在工作时，它除受到剧烈的磨损及摩擦高温的作用外，尚受到江河含泥沙水的作用。

特别是对吃水比较深的船舶，还要承受较高水压和滑油静压两者压力差的作用。

另外螺旋桨在回转时，还会产生悬臂及不均匀载荷，致使尾轴在尾轴承中所产生的径向跳动及偏心运动幅度较大。

再者，主机常用正倒车工作情况，尾轴在运转时往往还会产生一定的横向和轴向振动，对尾轴密封装置也会造成不良的影响。

这些工作特点，对尾轴的密封是很不利的。

加之尾轴密封装置一旦出现故障，不仅使滑油泄露或产生大量的机舱污水，对水域造成污染，而且换修往往需要船舶进坞或上排，影响船舶的正常营运，所以对尾轴密封装置的研究是及其必要的。

二、常用密封装置形式1、水润滑船舶尾轴管密封装置1.1常用的水润滑尾轴管密封装置为开放式的，即仅有尾轴管的首密封装置，而尾部不设密封装置，直接与舷外水相通闭式水润滑尾轴管密封装置。

特点：1.1．1尾轴管轴承（轴承一般采用橡胶或高分子复合材料制成（采用水作为润滑、冷却剂、对水体不产生任何污染、符合国家的防止水体污染政策要求。

同时获取方便、不需要成本。

1.1．2水作为润滑剂由于粘度较小，因此在轴与轴承之间产生的润滑膜强度也较小，润滑效果较油润滑差。

1.1．3尾轴管后端与舷外水相通，水中的泥砂可直接进入尾管，虽然有泥砂冲洗装置，但是难以冲洗干净，这会造成轴与轴承之间较大的磨损。
