MPS 100, MPS150, MPS300及MPS350型号试漏仪采用的是压力降法。?
预充气阶段(非真空设备)
有了启动信号后即开始预充气阶段。此时压力阀是打开的,对工件实施规定的压力.,充气阀保持打开状态。?
充气阶段或抽真空阶段
测试系统的压力降低到量充气阶段开始时的测量压力。完成规定的测试时间后，充气阀将会关闭。?
排气阶段或通风阶段
当密封夹具向后退回会更有利于工件的排气。
Operating Instructions Series 100/300 V 2 26
Page 3 of 41
MFL300型试漏仪:
MFL 300型号试漏仪根据质量流量原理工作的。?
储气缸（VEX）充气阶段
启动检测信号发出后即开始实施储气缸(VEX)充气阶段。充气阀处于打开状态，对储气缸充以规定的压力。也可以用专门的“储气缸充气”信号来启动该阶段，以便能够事先为储气缸施加所必要的充气压力，例如，在更换工件时。?
将VEX供气软管截取到所要求的长度后连接到外部VEX容积.必须确保连接点的气密性。把软管的一端插入到位于试漏仪后面板的快速接口处(\端口)。
2.4外部旁路阀Y5的连接(仅适用于MFL300型号)
把外部旁路阀Y5的电气连线插头插入到试漏仪背面的\插口。
连接旁路阀Y5到密封夹具之间的辅助充气管路。如果密封夹具只有一个充气口，则必须通过T型管接头将外部旁路阀连接到试漏仪至密封夹具的主供气管路上。
2.2密封夹具的连接
用随机附带的管接头连接到密封夹具的主供气管路。必须确保连接点的气密性。截取适当长度的供气管路，将其连接到密封夹具。将管路的末端插入到位于试漏仪后面板上的快速接口处（“Workpiece”端口）。
如果环境气体不干净或密封夹具脏污，最好在测试气体供气管路上安装过滤器。
2.3连接储气缸（VEX）(仅用于MFL300型号)
工件充气阶段
如果储气缸已经被充气了，则在发出启动检测信号后即开始工件充气阶段。储气缸中的压缩空气被放入到测试系统中，同时，在此阶段系统进行平衡，使充气过程产生的湍流稳定下来，以便获得一个可重复再现的检测条件。?
测量阶段
在测量阶段检测工件的泄漏量并显示在屏幕上。?
排气阶段
向后退回密封夹具会更有利于工件的排气。
JWFROEHLICH
用户:
订单编号:
清单号:
JWF项目:
发货日期:
- MPS 100 / 150 / 300 / 350 -
- MFL 300 / 360 - JW *****CH试漏仪
压力范围: 5 bar
页码
1. 2. 3. 4. 5. 6. 7.
测试步骤.................................................................................................................... 3设备初始启动（调试）...............................................................错误！未定义书签。设备操作.....................................................................................错误！未定义书签。显示与编程.................................................................................错误！未定义书签。测试参数的确定..........................................................................错误！未定义书签。设备维护.....................................................................................错误！未定义书签。故障处理.....................................................................................错误！未定义书签。
2.5外部切换阀的连接(选配)
将外部切换阀的专用电气连线插入试漏仪机体背面的插口上。
用随机附带的管接头连接外部切换阀到密封夹具的气管。必须确保连接点的气性。然后，连接试漏仪后面板上工件快速接口到外部切换阀的主供气管路。如果环境气体不干净或密封夹具脏污，最好在测试气体供气管路上安装过滤器。
平衡阶段
为了在测量阶段获得稳定、可重复再现的检测条件，测试系统必须先进行平衡，使充气过程中产生的湍流稳定下来。测试系统在平衡阶段结束时的压力会被记录存储为参考值（设定点）。?
测量阶段
如果被检测工件有任何气体泄漏，将会引起压力下降。在测量阶段，相对于参考值的任何压力变化被检测、记录，并以数字形式显示出来。?
MFL360型试漏仪:
MFL 360型号试漏仪也是质量流量法测量原理。但其工作过程与MFL300型试漏仪不同?
充气阶段
发出启动检测信号后即开始充气阶段。充气阀处于打开状态，对工件施加所规定的测量压力。充气阀保持打开状态。?
测量阶段
在测量阶段检测工件的泄漏量并在屏幕上显示出来。完成规定时间的测量后，充气阀即关闭。?
排气阶段
通过向后退回密封夹具会更有利于工件的排气。
Page 4 of 46
Operating Instructions Series 100/300 V 2 26
2.
2.1
设备初始启动（调试）
气源
压缩气源要求：最低5.0 bar或高于测量范围1.5 bar。不含水、油，符合DIN ISO 8573-1, Class 3标准。
Page 2ቤተ መጻሕፍቲ ባይዱof 46
Operating Instructions Series 100/300 V 2 26
1.
测试步骤
试漏仪的泄漏检测分为若干个测试阶段.根据检测参数的不同(例如测试的流量、测量压力、工件几何形状，泄漏率等的不同)，每一个阶段所要求的测试时间有所不同。
检测步骤
MPS100, MPS150, MPS300及MPS350型的试漏仪：

合集下载

测漏仪使用说明

测漏仪使用说明

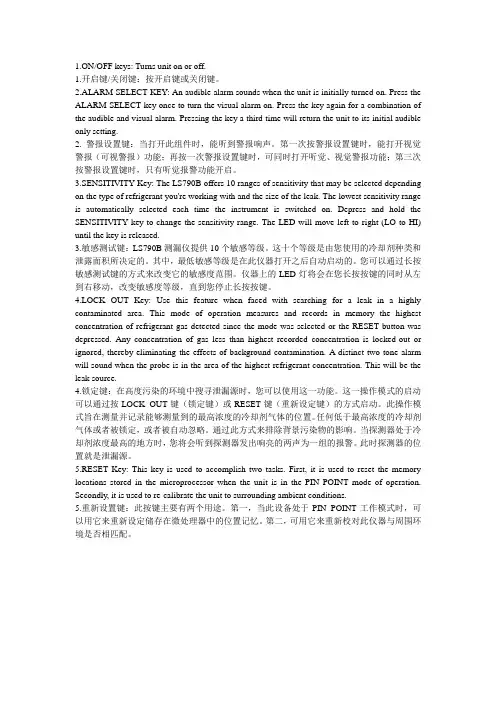

1.ON/OFF keys: Turns unit on or off.1.开启键/关闭键：按开启键或关闭键。
