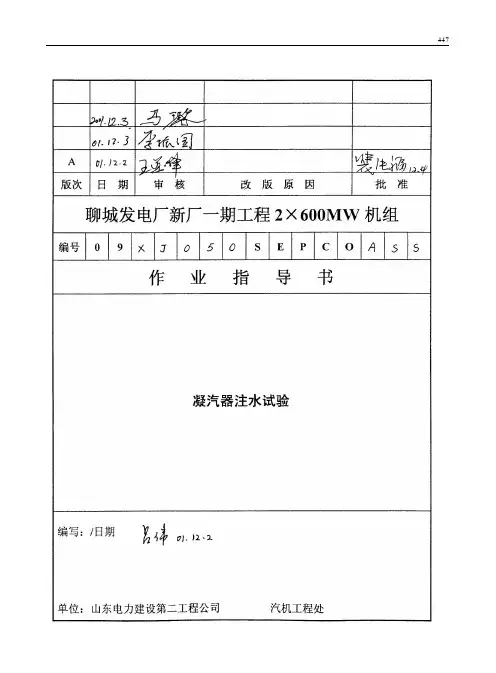

凝汽器水位灌水作业标准

447448一、目的1、检查铜管本身及胀接质量2、检查凝汽器壳体焊接质量二、编制依据1、《电力建设施工及验收技术规范》（汽轮机机组篇）2、《火电施工质量检验及评定标准》（汽机篇）3、《电力建设安全工作规程》4、凝汽器厂供图纸及说明书5、设计院有关图纸三、范围1、A、B凝汽器壳体及热井2、与凝汽器壳体相连的高加扩容器3、与凝汽器壳体相连已施工完的管道四、应具备的条件及准备工作1、凝汽器壳体施工完，内部清理干净，底部支墩浇灌完2、铜管胀接完3、壳体人孔门封闭4、凝汽器对外接管加临时堵板5、凝汽器放水管加临时法兰堵板6、至凝泵入口管阀门关闭7、从施工用水就近引一路45 3临时管道至接颈作为上水管449五、试验步骤1、打开临时上水门注水2、注水高度超过铜管顶层100mm后（自接颈处观察水位）检查确认铜管及凝汽器壳体、高加扩容器无泄露，24小时后验收3、为防止试验阶段注入的水结冰，达到注水高度后继续缓慢注水4、验收合格办理签证，放水至凝汽器坑，用潜水泵将水排至A列外阴井，再排至雨水管内六、试验标准应确认下列部位无泄露1、铜管及其胀口2、凝汽器壳体及高加扩容器3、已注水与凝汽器相连管道七、安全注意事项1、注水时做好巡查，泄露点及时处理2、夜间值班照明充分3、道路畅通，沟道盖板已盖好4、水室内使用12V行灯照明5、上下脚手架应小心，防滑倒；高处作业正确使用安全带6、试验后及时放掉设备及管道内积水7、检漏人员必须作好自我防护，做到三不伤害8、使用潜水泵排水，必须装设漏电保护器和就地开关，并由专人监护。

施工前办理安全450施工作业票并严格执行八、安全风险分析九、环保注意事项1、注水时发现泄露点应暂停注水，处理好后再进行，尽量减少用水量2、试验后及时放掉积水，保护好设备及管道。

检修项目及工艺要求检修项目1 ．水侧检查：包括结垢、腐蚀、冲蚀、铜管脱锌等情况。

2 ．汽侧检查：包括铜管的破损、腐蚀、结垢、汽挡板及热水井滤网等情况。

3．附件的检查：包括水位计、水位自动调整器、空气门、真空破坏门、水侧进出口门、汽水侧放水门、凝汽器弹簧座等情况。

4 ．灌水、查漏、消除缺陷。

5 ．更换铜管及对铜管胀口的处理。

工艺要求1.检修前应按照“电业安全工作规程”的有关要求办理好凝汽器检修工作票，搭制好脚手架，关闭凝汽器进出水门，打开凝汽器放水门、空气门，将凝汽器内水放尽。

断掉电动阀门电源，并挂警告牌。

作好与检修有关的准备工作。

2.开大门(1).拆下螺栓，把螺丝螺母拧在一起原套放妥。

(2) ．打开大门，并将其固定好。

(3) ．检查端盖及水室内隔板胶垫否损坏，有否水走短路沟痕。

(4) ．检查结垢情况，确定清洗铜管的措施。

3.对凝汽器水侧检查及人工通洗处理(1) ．用专用工具(如铁铲、钢丝刷等)清除水室及端盖、隔板的污垢后，用水冲净。

(2)．根据铜管的污垢情况，软垢可用专用毛刷联接在专用的通条上通刷。

如结的是硬垢可用专用的麻花钻头 (不会损伤铜管的专用限制钻头) 焊接在专用的通条上。

上述两种通洗方法都必须在对面用胶皮管冲水。

刷洗一根，则用水冲洗一根。

(3) ．有阻塞的铜管、毛刷通无非时，可用光条试通，但不可过分用力。

(4) ．待铜管全部通刷后，将水室用水冲洗干净。

(5)．当全部铜管通刷、清洗结束后，应用压缩空气吹干管内、水室内的积水(为灌水查漏做好先决条件)。

(6) ．检查水室、隔板及固定装置是否有变形、开焊，如有异常应进行整形和补焊。

(7) ．将端盖内侧、水室内部、管板、水室隔板全部涂以防锈漆。

(8) ．检查水室橡皮垫子损坏情况，并注意修补，防止水走短路或者漏水。

(9)．清除螺丝、螺帽丝扣上的油漆，修理好丝扣及损伤的螺栓。

并将清洗干净的螺丝均涂上黑铅粉油。

4.对凝汽器水侧的化学处理(1)．打开冷凝器窥视孔，清理水室、管板和铜管胀口处的杂物，并用卡钳测量铜管结垢厚度，然后将窥视孔扣好。

封面当前版次第一版文件编码ZJ-QJ-011汽机凝结水系统投运操作作业指导书批准：夏筠审核：万谦左权编写：邹显未2013年12月20日目录一、编制目的-------------------------------（1页）二、适用范围-------------------------------（ 1 页）三、编制依据-------------------------------（ 1 页）四、作业前危害辨识与风险评估--------（1 页）五、作业准备--------------------------------（3页）六、操作步骤及方法------------------------（3页）汽机凝结水系统投运操作作业指导书1、编制目的：规范和指导操作人员作业行为，确保汽机氢油水系统投运操作工作符合规定要求。

2、适用范围：2.1本作业指导书仅适用于贵州黔西中水发电XXX汽机氢油水系统投运操作。

2.2本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证。

3、编制依据：3.1贵州黔西中水发电XXX《作业指导书管理标准》。

3.2贵州黔西中水发电XXX《300MW机组汽机运行规程》。

4、本项作业前危害辨识与风险评估：5、作业准备：5.2安全防护用品5.3人力资源配置6、操作步骤与方法：凝结水系统投运6.1、了解化学运行值班员，启动除盐水泵，开启凝补水箱补水调节门向凝补水箱进水，注意调节水位。

6.2、开启凝汽器启动上水门向凝汽器进水。

凝汽器建立真空后，禁止用启动上水门上水，改用凝结水补充水泵进水。

6.3、根据需要，可开启除氧器启动上水门向除氧器进水。

机组正常运行时，关闭除氧器启动上水门。

6.4、凝结水补充水箱水位正常后，可启动凝结水补充水泵，开启出水门及凝汽器补水调节阀向凝汽器补水。

6.5、凝汽器水位正常后，关闭凝汽器启动上水门、凝汽器补水调节门。

6.6、调整系统用凝结水泵补充水泵向凝结水系统注水排空气，排空气结束后关闭管道各处排空气门。

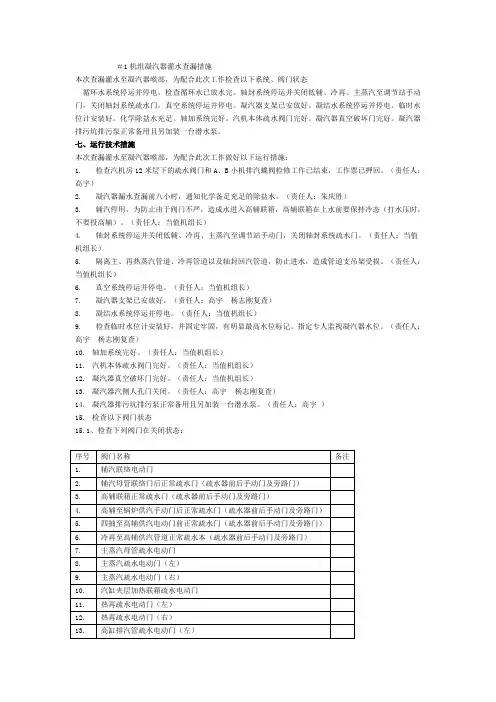

＃1机组凝汽器灌水查漏措施本次查漏灌水至凝汽器喉部，为配合此次工作检查以下系统、阀门状态循环水系统停运并停电，检查循环水已放水完。

轴封系统停运并关闭低辅、冷再、主蒸汽至调节站手动门，关闭轴封系统疏水门。

真空系统停运并停电。

凝汽器支架已安放好。

凝结水系统停运并停电。

临时水位计安装好。

化学除盐水充足。

轴加系统完好。

汽机本体疏水阀门完好。

凝汽器真空破坏门完好。

凝汽器排污坑排污泵正常备用且另加装一台潜水泵。

七、运行技术措施本次查漏灌水至凝汽器喉部，为配合此次工作做好以下运行措施：1.检查汽机房12米层下的疏水阀门和A、B小机排汽蝶阀检修工作已结束，工作票已押回。

（责任人：高宇）2.凝汽器漏水查漏前八小时，通知化学备足充足的除盐水。

（责任人：朱庆胜）3.辅汽停用，为防止由于阀门不严，造成水进入高辅联箱，高辅联箱在上水前要保持冷态（打水压时，不要投高辅）。

（责任人：当值机组长）4.轴封系统停运并关闭低辅、冷再、主蒸汽至调节站手动门，关闭轴封系统疏水门。

（责任人：当值机组长）5.隔离主、再热蒸汽管道、冷再管道以及轴封回汽管道，防止进水，造成管道支吊架受损。

（责任人：当值机组长）6.真空系统停运并停电。

（责任人：当值机组长）7.凝汽器支架已安放好。

（责任人：高宇杨志刚复查）8.凝结水系统停运并停电。

（责任人：当值机组长）9.检查临时水位计安装好，并固定牢固，有明显最高水位标记。

指定专人监视凝汽器水位。

（责任人：高宇杨志刚复查）10.轴加系统完好。

（责任人：当值机组长）11.汽机本体疏水阀门完好。

（责任人：当值机组长）12.凝汽器真空破坏门完好。

（责任人：当值机组长）13.凝汽器汽侧人孔门关闭。

（责任人：高宇杨志刚复查）14.凝汽器排污坑排污泵正常备用且另加装一台潜水泵。

（责任人：高宇）15.检查以下阀门状态15.1、检查下列阀门在关闭状态：（2）、检查下列阀门在开启状态：八、灌水查漏步骤1．检修施工前期准备1.1点检及检修人员熟悉本方案、检修作业指导书、施工图纸及有关检修工艺标准、质量标准。
