上面的实验说明，用金属棒把A和B连接起来时，金属 棒上有了电流（即电荷的流动）。正像静止的空气和河水不 能推动风车和水轮机转动一样。静电也不能用来点灯或开动 机器，而流动的河水和空气才能推动水轮机和风车转动。同 样，只有运动的电荷才能点灯，才能带动机器。水在水管中 沿着一定方向流动，水管中就有了水流。那么，电荷在金属 棒中沿着一定方向移动会形成什么呢？
If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
。2021年3月16日星期二2021/3/162021/3/162021/3/16
• 15、会当凌绝顶，一览众山小。2021年3月2021/3/162021/3/162021/3/163/16/2021
电流和电路
东方明珠夜景
想一想 议一议

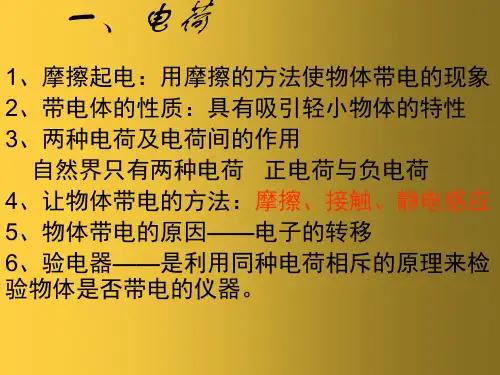

用毛皮摩擦过的橡胶棒接触验电器的金属球时，验 电器的金属箔片有什么变化？为什么？
这是因为跟毛皮摩擦过的橡胶棒多余了电子，带 上了负电荷，当它接触验电器的金属球时，有一部分 电荷从带电的橡胶棒通过金属球和金属杆转移到了验 电器的两片金属箔片上，是两片金属箔片多余了电子 而带上了负电荷，互相排斥而张开。
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights.
（1）、通路：电路连接后，处处连通的电路叫通 路。

❖ 课堂检测
4.提供电能的装置叫__电__源_，消耗电能的 装置叫做__用_电__器_。
5.__电_源__、_用__电_器___、_导__线___、开__关__组 成了电流可以流过的路径叫电路。
6.常见的用电器有：__灯_泡__ 、_电_动__机__ 、_电__铃__等，常见的电源有：_干__电__池、 _发_电__机__等。
注意： 发光二极管也叫LED，具有单向导电性。
正极
负极
一、电流
1、电荷的定向移动形成电流。
2、持续电流的条件： 要有电源； 电路处处闭合。
3、电流的方向
我们规定:正电荷的定向移动 方向为电流的方向。
4、电路中电流的方向： 电源正极 用电器
电源
负极
二、电路
1．电路的构成
电源
用电器
导线
开关
由电源、用电器、导线、开关组成的电流可以 流过的路径叫做电路。
电器的电路。 （短路会损坏电源，烧毁电线
×
是不允许的）
电路的 三种状态 ：
短路
通路
断路
练一练
1．请分析如下电路图，指出连错的导线，并改正 。
练一练
2．请分析如下电路图，指出连错的导线，并改 正。
3.观察下列几幅图片，说一说，开关闭 合后，它们分别是哪种情况？
❖ 课堂检测
1.电荷的定向移动，形成_电__流_。 2.把_正__电__荷__定向移动的方向规定为 电流方向。 3.在电源外部，电流的方向是从电源 的__正__极__出发经过用电器流向电源 的_负__极__。
（2）对照电路图，把所选回路以外的元件分别补连 到实物图的相应位置，在连入回路以外的元件时， 要找出电路中电流的分流点和汇合点，将回路以 外的元件连接在两点之间。

A.小灯泡亮,电铃响 B.小灯泡亮,电铃不响 C.小灯泡不亮,电铃响 D.小灯泡不亮,电铃不响 从电路连接情况分析:只闭合S1时,电流通过灯泡和电铃。若再闭合 S2时,则电流会通过S2,而不经过灯泡,所以小灯泡不亮,电铃响。故 选C。
快乐预习感知
6.如图所示,已经画出了几种常用元件及其在电路中的符号,请你在 图中元件对应的空白处画出该元件的符号。
答案 灯泡: 电压表: 电流表:
四、通路、断路和短路
快乐预习感知
7.在如图所示的电路中,用导线连接下列两点后,会导致电路短路的
是( C )
A.a、c
B.b、c
C.b、d
D.d、e
短路是指不经用电器,直接用导线将电源的正、负极连接起来的电
路,所以用导线一端接a、b、c三点的其中一点,另一端接d、e两点
的其中一点,都会导致短路,故选项C正确。
快乐预习感知
二、电路的构成
3.下列元件中不是组成电路的必要元件的是( B )
A.开关
B.验电器
C.用电器
D.电源
4.把电路中各元件与其对应的作用连起来。
①用电器
A.持续供电
②导线
B.利用电流进行工作
③开关
C.起连接作用
④电源
D.连通或切断电路
答案 ①—B ②—C ③—D ④—A
快乐预习感知
三、电路图 5.如图所示,闭合开关S1和S2后,下列分析正确的是( C )
第2节 电流和电路
快乐预习感知
一、电流 1.电荷的 定向移动 形成电流。 2.物理学里,把 正电荷 定向移动的方向规定为电流的方向。
按照这个规定,在电源外部,电流的方向是从电源 正极 经过 用电器流向电源 负极 的。 二、电路的构成

• 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午12时22分25秒下午12时22分12:22:2521.3.5
谢谢观看
• 10、人的志向通常和他们的能力成正比例。12:22:2512:22:2512:223/5/2021 12:22:25 PM
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。21.3.512:22:2512:22Mar-215-Mar-21
• 12、越是无能的人，越喜欢挑剔别人的错儿。12:22:2512:22:2512:22Friday, March 05, 2021
本节导航
1.电流 2.电路和构成 3.电路图
器材：小灯泡、小电动机、音乐门铃各一个，
一个开关、两节电池（带电池盒）和一些导线。
怎样连接，可以控制灯泡？
怎样连接，可以控制电机？
任何情况 下都不能把电 池的两端直接 连在一起！
怎样连接，可以控制门铃？
1.电流
闭合电路的开关，灯泡为什么会亮呢？
那么，电流是怎样形成的？
2.断路（开路）：指某 处断开没有电流通过的 电路。 3.短路：直接用导线把电源正负 极连接起来中间不经过用电器的
× 电路。
（出现短路会损坏电源，是不允许的）
×
小电动机能转吗？
不能！
在图中连接正确的电路并画出电路图和电流 方向。
小结
形成的原因：
电荷的定向移动形成电流。
1.电流
方向： 正电荷的移动方向为电流的正方向。
优
➢电网上的电压很高，是220V（伏特），做 实验有危险，学生电源把它降到2V、4V、
点 6V等；
➢电网供应的电流的方向在不断变化，学
