南京晓庄学院—计算机网络期末报告

  • 格式：doc
  • 大小：96.50 KB
  • 文档页数：11

南京晓庄学院—计算机网络期末报告 第 2 页 共 11 页 计算机网络上机实验报告

课程名称： 计算机网络 班级：11软工转本2班 上机实验日期：2013.12.5

上机实验地点：鹤琴楼403 姓名：蒋杰 学号：11130707

一、实验目的

1. 掌握子网划分和VLAN划分。

2. 掌握单臂路由的配置。

3. 掌握静态路由，动态路由RIP,OSPF。

二、实验内容和要求

1. 划分子网和VLAN。

2. 单臂路由的配置，实现VLAN之间的相互通讯。

3. 分别用静态路由，动态路由RIP,OSPF实现网络互联。

三、实验环境

Windows XP+Cisco Packet Tracer。

四、实验结果及分析

【网络拓扑结构图】

南京晓庄学院计算机网络实验报告

第 3 页 共 11 页

【实验步骤】

步骤一：划分子网

(1)按照上图构建网络拓扑结构图

(2)IP地址的划分。将C类网络192.168.0.0/24划分为6个子网

由于是划分6个子网，所以是2的3次方＝8>6，才够6个子网

子网地址分配如下：

192.168.0.0/27----192.168.0.31/27 //这个地址不用

192.168.0.32/27----192.168.0.63/27

192.168.0.64/27----192.168.95/27

192.168.0.96/27----192.168.127/27

192.168.0.128/27----192.168.0.159/27

192.168.0.160/27----192.168.0.191/27 南京晓庄学院计算机网络实验报告

第 4 页 共 11 页 192.168.192/27----192.168.0.223/27

192.168.224/27----192.168.255/27 //这个地址不用

步骤二：配置子网IP，并划分不同的VLAN

(1)单击PC0配置IP地址，子网掩码，网关

(2)单击PC1配置IP地址，子网掩码，网关

南京晓庄学院计算机网络实验报告

第 5 页 共 11 页

(3)配置Switch0

Switch>en

Switch#conf t

Enter configuration commands, one per line. End

with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#exit

Switch(config)#int f0/1

Switch(config-if)#sw

Switch(config-if)#switchport mo

Switch(config-if)#switchport mode a

Switch(config-if)#switchport mode access

Switch(config-if)#sw

Switch(config-if)#switchport a

Switch(config-if)#switchport access vlan 10

Switch(config-if)#int f0/2

Switch(config-if)#sw

Switch(config-if)#switchport m

Switch(config-if)#switchport mode a

Switch(config-if)#switchport mode access

Switch(config-if)#sw

Switch(config-if)#switchport a vlan 20

Switch(config-if)#int f0/3

Switch(config-if)#sw 南京晓庄学院计算机网络实验报告

第 6 页 共 11 页 Switch(config-if)#sw mo

Switch(config-if)#sw mode t

Switch(config-if)#sw mode trunk

Switch(config-if)#exit

(4)配置单臂路由，打开Router0路由器

Router>en

Router#conf t

Enter configuration commands, one per line. End

with CNTL/Z.

Router(config)#

Router(config)#int f0/0

Router(config-if)#int f0/0.10

Router(config-subif)#en

Router(config-subif)#encapsulation d

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 192.168.0.60

255.255.255.224

Router(config-subif)#int f0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 192.168.0.90

255.255.255.224

Router(config-subif)#no shut

Router(config-subif)#

Router(config-subif)#

Router(config-subif)#int f0/0

Router(config-if)#no shut 南京晓庄学院计算机网络实验报告

第 7 页 共 11 页 至此，左边的C类网络已经配置完成，Vlan之间已经可以实现通讯功能

步骤三：实现静态路由、RIP、OSPF等功能

(1)打开路由器Router0

Router(config)#int f0/1

Router(config-if)#ip add 192.168.1.1

255.255.255.0

Router(config-if)#no shut

(2)打开路由器Router1

Router(config)#int f0/0

Router(config-if)#ip add 192.168.1.2

255.255.255.0

Router(config-if)#no shut

Router(config)#int f0/1

Router(config-if)#ip add 192.168.2.1

255.255.255.0

Router(config-if)#no shut

(3)打开路由器Router2

Router(config)#int f0/0

Router(config-if)#ip add 192.168.2.2

255.255.255.0

Router(config-if)#no shut

Router(config)#int f0/1

Router(config-if)#ip add 192.168.3.254

255.255.255.0 南京晓庄学院计算机网络实验报告

第 8 页 共 11 页 Router(config-if)#no shut

(4)配置静态路由

Router0:

Router(config)#ip route 192.168.2.0

255.255.255.0 192.168.1.2

Router(config)#ip route 192.168.3.0

255.255.255.0 192.168.2.2

Router1:

Router(config)#ip route 0.0.0.0 0.0.0.0

192.168.1.1

Router2:

Router(config)#ip route 0.0.0.0 0.0.0.0

192.168.2.1

用法：ip route 目标网络号 目标网络的子网掩码 下一跳地址

(5)配置RIP协议

Router0:

Router(config)#route rip

Router(config-router)#version 2

Router(config-router)#network 192.168.0.0

Router(config-router)#network 192.168.1.0

Router1:

Router(config)#route rip

Router(config-router)#version 2

Router(config-router)#network 192.168.1.0

Router(config-router)#network 192.168.2.0 南京晓庄学院计算机网络实验报告

第 9 页 共 11 页 Router2:

Router(config)#route rip

Router(config-router)#version 2

Router(config-router)#network 192.168.2.0

Router(config-router)#network 192.168.3.0

(6)配置OSPF协议

Router0:

Router(config)#route ospf 1

Router(config-router)#network 192.168.0.0

0.0.0.255 area 0

Router(config-router)#network 192.168.1.0

0.0.0.255 area 0

Router1:

Router(config)#route ospf 1

Router(config-router)#network 192.168.1.0

0.0.0.255 area 0

Router(config-router)#network 192.168.2.0

0.0.0.255 area 0

Router2:

Router(config)#route ospf 1

Router(config-router)#network 192.168.2.0

0.0.0.255 area 0

Router(config-router)#network 192.168.3.0

0.0.0.255 area 0

用法:network 目标网络号 目标网络子网掩码的反码

区域

合集下载

计算机网络实习报告8篇

计算机网络实习报告8篇

计算机网络实习报告8篇

计算机网络实习报告 篇2

1.实习目的

顶岗实习是职业技术学院面临毕业的大专学生的一项重要实践。通过顶岗实习我们可以把在学校里学到的理论知识与工作实践有效的结合起来。它提高了我们的动手能力、协作能力、专业技术能力和对社会的认知能力。为我们今后实实在在的踏上工作岗位，起到指引作用。

顶岗实习不同于课堂教学：课堂教学中，老师讲解，我们领会;而顶岗实习则是在企业的大环境里、在领导的指导下，由我们自己去实践学习。通过实际操作，一方面可以巩固在书本上学到的理论知识，另一方面，可以获得在书本上不易了解和不易学到的实际知识，使我们在实践中得到提高和锻炼。对我们技术学院的学生来说，顶岗实习是对我们学院教学的重要补充部分，是我们教育教学体系中的一个不可缺少的组成部分。它与我们今后的职业生活有着最直接的联系，顶岗实习可以让我们逐渐完成从学生到社会工作者的过渡。因此顶岗实习是学校为社会培养技能型人才，实现我们人生价值的重要途径。它不仅是校内教学的’延续，而且还是校内教学的总结。可以说，没有顶岗实习，就没有完整的教育。顶岗实习的成功与否，直接关系到我们以后对社会的适应能力和前途。

我从事的是搜索引擎优化工作，在不断学习的同时，我也在不断的调试自己，秉承“知识改变命运，岗位成就事业”的理念，把握机遇，应对挑战，在工作实践中提高和丰富自己，总结自己在转型期的思想碰撞，从而为自己的人生和职业生涯奠定一个良好的基础。

2.实习要求

1.加强对网络推广学习，熟悉网络推广的步骤。

2.熟悉网络推广全过程，熟悉客户的需求，协助客户经理处理信息发布。协助客户经理对企业网站的宣传和推广。对客户点击本企业网站进行追踪、分析、处理。使用关键字分析处理器，对大多数用户搜索的关键字进行归纳总结，了解潜在客户在搜索引擎搜索的关键字。

3.对分析关键字的结果及相关资料，结合自己网络管理知识重点研究潜在客户在搜索引擎中搜索关键字的趋势进行初步的认识。

计算机网络期末论文

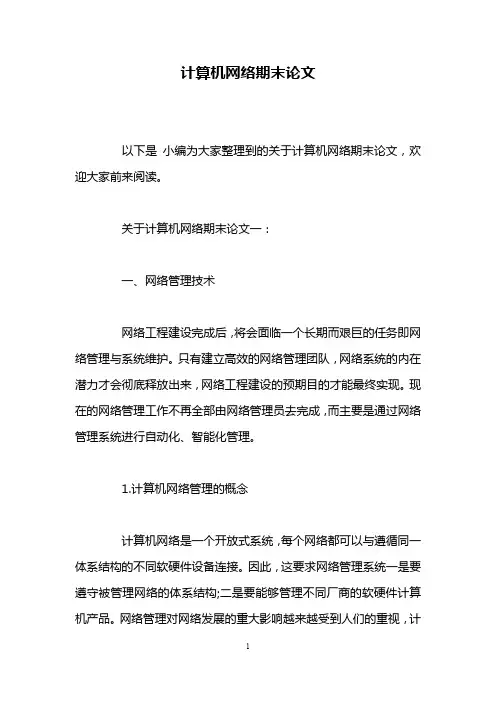

计算机网络期末论文
