服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 1 of 18

Version: 2.0 服务器集成iLO端口的配置和应用

开机自检时，按F8键进入iLO的设置界面：

1. 进入iLO的设置：这项是将所有的设置恢复为出厂值。

2. 配置网络： 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 2 of 18 Version: 2.0

分别设置IP 地址和DNS。IP应在同一个网段中，注意子网掩码的一致。(只有在DHCP被设为Disable时，才能设置IP address/Subnet Mask/Gateway IP address)

DNS的名字在服务器前面带的卡片上，还包括管理员的账号和密码。

服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 3 of 18 Version: 2.0

IP必须是静态的，所以DHCP需设置为OFF。

3. 在这里可以添加、删除、更改远程访问User的密码，权限等。

Add user 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 4 of 18 Version: 2.0

Remove

Edit 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 5 of 18 Version: 2.0

4. Settings 的选项设置Keyboard的属性等，一般都为默认值。

5. About中为iLO的firmware version等一些信息。 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 6 of 18 Version: 2.0

iLO使用的方法：

由于集成的iLO是一个简板的设备，很多的功能不能实现，需要另行购买选件号是263825-B21的产品，叫做Integrated Lights-Out Advanced Pack.

在客户端使用IE浏览器在地址栏输入设定的IP地址，在前面要加Https:// 即可登陆需要管理的服务器。需要注意的：IE必须5.5以上，密码校验128-bit. 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 7 of 18 Version: 2.0

输入设定的user和Password登录。

1. System Status

Status Summary 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 8 of 18 Version: 2.0

在System Status这一页的菜单如下：

对应的界面如下：

iLO Status：iLO的状况

Server Status：服务器的状态 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 9 of 18 Version: 2.0

iLO Event Log：iLO的日志

Integrated Management Log：

Server and iLO Diagnostics: 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 10 of 18 Version: 2.0

2. Remote Console这页的菜单如下：Remote Console和Remote Console（dual cursor）

可以远程控制服务器，但是在集成的iLO上只能看到字符界面，不能看到图形界面（需要加选件）。可以进行F8 阵列配置、F9 和F10 ROM配置。Remote Console Hot

Keys可以设置与控制台相关的热键。

相关的界面如下：[其中Remote Console和Remote Console(dual cursor)界面一致，只是多了

一个鼠标的指针]

Romote Console Information:

Remote Console: 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 11 of 18 Version: 2.0 需要安装Java的插件

安装完Java插件后，可在字符界面下对远程机进行Remote control

服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 12 of 18 Version: 2.0

Remote Console Hot Keys:

3. Virtual Devices这一页有三个菜单分别为：Virtual Power Button(远程控制服务器的电源开关)，Virtul Media(可以建立虚拟软驱，需要高级功能支持)，Virtual Indicators（控制服务器上的UID灯开关，便于用户确认被控制的服务器的位置或辨认被控制的服务器）。

服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 13 of 18

Version: 2.0 具体的界面如下：

4. 在Administration这页中有五个选项：User Administration中可以进行用户的设置，与F8中的功能一样；Global Settings中是关于安全的设置，包括控制需要的端口，服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 14 of 18

Version: 2.0 密码的位数等，最好是用默认值；Network Settings中是关于网络的设定；SNMP/Insight Manager Settings中是关于SNMP的设置及和Insight Manager进行综合管理的设置；Upgrade iLO Firmware是用来升级 iLO 的Firmware；Licensing是选购了高级管理模块后的认证激活设置。

各工作界面如下：

User Administration

服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 15 of 18

Version: 2.0

Global Settings

Network Settings 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 16 of 18 Version: 2.0

SNMP/Insight Manager Settings 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 17 of 18 Version: 2.0

Upgrade iLO Firmware

Licensing 服务器集成iLo端口的配置和应用

Date: 2003-04-15 Page 18 of 18 Version: 2.0

目前支持集成iLO的服务器有以下几种：

 ProLiant DL360 G2

 ProLiant DL360 G3

 ProLiant DL380 G3

 ProLiant DL580 G2

 ProLiant BL p-Class

 ProLiant ML370 G3

iLO支持的操作系统有以下几种：

 Microsoft Windows NT 4.0 Server

 Windows NT 4.0 Enterprise Edition

 Windows 2000 Server

 Windows 2000 Advanced Server

 Windows .NET Server

 Windows .NET Advanced Server

 Red Hat Linux 7.0, 7.1 & 7.2,

 SuSE Linux 7.0

 Caldera OpenLinux Server 3.1

 Novell NetWare 5.x, 6.x

合集下载

CR服务器R和安装系统

CR服务器R和安装系统

CR服务器R和安装系统

Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

H3C FlexServer R390服务器

win2008R2操作系统安装步骤

1、配置服务器ILO口

、配置服务器ILO口IP地址用于远程连接服务器

、关闭ILO口DHCP功能

、设置ILO口IP地址

、新增一个ILO用户

、登陆ILO界面

、配置序列号

、远程连接服务器桌面

2、配置raid

、如下提示按“F8”键

、查看当前raid配置

一般情况下H3C r390服务器已经配置raid1

、创建RAID

、确认raid配置

3、引导安装window是 操作系统

、开机启动（速度特别快大概一分钟左右）

，开机启动完成，准备进入开机自检画面

、开机自检

、开机自检信息(可以看到BIOS版本，以及CPU型号等

，第一个F8提示进入ILO4配置界面，之后提示F8进入ORCA配置界面（不再出现红色smart array）

F9 BIOS F10进入集成smartstart 配置界面 F11更改启动选项

按F10进入smartstart 配置界面

、进入smartstart 主页面左面的是配置和引导安装，右面的是各种设置界面（为了中国用户使用方便，smartstart有中文版）

点击Perform

Maintenance

点击进入下面这个选项

选择语言

选择中文

返回到主页面

点击配置和安装

点击下一步（此页面中可以进行简单功率的配置以及系统是否更新，是否采用阵列的配置） 选择操作系统（可安装window 、red hat、suse、vmware 不同与以前的版本）

选择自定义安装，已经选择介质来源

扫描介质 选择操作系统的版本

选择时区

管理员密码以及另外三项，不填写。

CentOS8.3服务器部署手册

CentOS8.3服务器部署手册

CentOS8.3服务器部署⼿册

⼀、 配置raid：

服务器第⼀次开机F10进⼊HP内建维护⼯具，找到维护Raid，选择磁盘和raid模式，应⽤，重启⽣效。

⼆、 配置iLO端⼝：

启动系统时F9进⼊BIOS配置，选择iLO5配置，IP地址改成⼿动，配置好IP后重启系统，可在开机引导画⾯左下⾓看到修改⽣效了。

三、 USB引导，安装烧录好的centos8镜像：

官⽹下载centos镜像，rufus直接烧录进U盘即可。

四、 配置⽹卡⽹络：

vim /etc/sysconfig/network-scripts/ifcfg-eth0 # ⽹卡配置⽂件⼀般为ifcfg-xxxxxx

TYPE=Ethernet

PROXY_METHOD=none

BROWSER_ONLY=no

BOOTPROTO=static

DEFROUTE=yes

IPV4_FAILURE_FATAL=no

IPV6INIT=yes

IPV6_AUTOCONF=yes

IPV6_DEFROUTE=yes

IPV6_FAILURE_FATAL=no

IPV6_ADDR_GEN_MODE=stable-privacy

NAME=eth0

UUID=7a752861-020f-427c-bc29-fd8f1eeb80bc

DEVICE=eth0

ONBOOT=yes

IPADDR=192.168.8.111

PREFIX=24GATEWAY=192.168.8.1

DNS1=114.114.114.114

nmcli c reload #重启⽹络（service network restart #centos7⽤此命令） ip addr #查看⽹络状态

五、 配置sshd，修改22端⼝为8338：

rpm -qa | grep ssh #查看SSH是否安装（已经安装直接跳第三步）

yum install openssh* #安装SSH，选项按Y

systemctl enable sshd #把sshd注册成服务

HPILO远程管理口及帐号密码设置

HPILO远程管理口及帐号密码设置

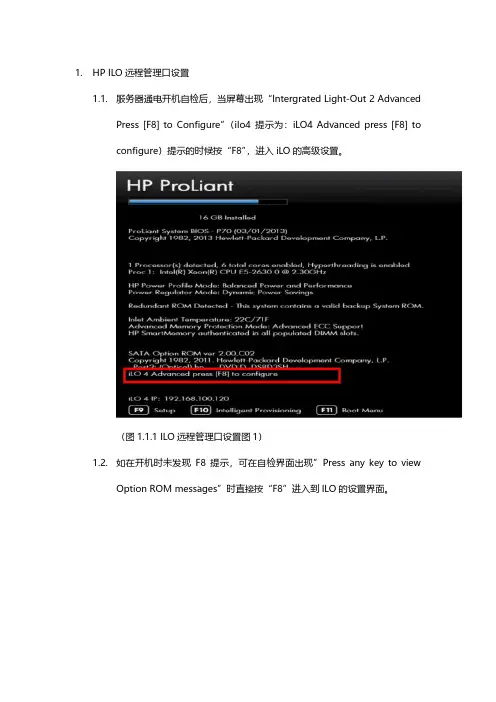

1. HP ILO远程管理口设置
