1000kV特高压架空输电线路工程紧线施工工艺分析

摘要：国民经济快速发展，使得社会对于电力能源需求量变得越来越高，1000kV特高压输电线路建设数量呈现出明显增加趋势，相关学术研究也变得更加多元，其中线路工程紧线施工作为特高压架空输电线路建设重要内容，自然成为了领域研究重点内容。通过对紧线原则以及注意事项的介绍，对1000kV特高压架空输电线路工程紧线施工展开探究，期望能够为国内特高压建设提供一定理论支持。

关键词：工艺路程；紧线施工；特高压架空输电线路；预紧线

由于特高压输电线路施工具有一定危险性，所以在进行线路建设时，需要做好各环节施工，尤其是紧线施工，应保证各细节施工都能符合相应设计参数要求。为保证紧线施工质量，确保特高压架空输电线路作用与优势可以在社会供电中得到充分发挥，在正式展开紧线施工工艺研究前，应先对紧线工艺流程和原则展开分析，为后续各项施工工艺开展，提供有效指导。

1.

紧线原则与注意事项

（1）原则

在符合设计要求的情况下，将耐张段作为紧线操作单位，在其一侧实施耐张塔软挂，并在另一侧展开耐张塔上紧线施工。在跨越多个紧线段过程中，为保证紧线质量，需要分段展开耐张段紧线处理。一般会按照由远到近原则，先展开最远耐张段紧线施工，再逐步向紧线操作塔方向进行靠近【1】。此外还可通过同时对一个紧线段内多个耐张段同时展开操作的方式，完成紧线施工。

（2）注意事项

实施紧线施工时需要注意，作为紧线施工重点，附件安装、预紧线以及紧线等施工质量都需达到相应规范要求，且要做好直线塔紧线、耐张塔紧线两项紧线工序【2】。在进行附件安装过程中，需要做好引流体、耐张塔附件以及直线塔附件等附件安装操作。应在施工前期做好各项准备，并要对紧线施工工艺展开合理运用，以求达到最佳施工结果。

2.前期准备

为保证紧线施工质量，在正式展开紧线前，需要做好前期准备：①对放线滑车中的子导线放置位置展开检查，及时消除跳槽状况；②确定子导线是否存在相互缠绕问题，如存在，需要先做好处理再展开导线收紧操作；③确定接续管位置是否合理，及时对不合理位置展开调整，再展开紧线施工；④如果导线存在损伤，需要在紧线前根据线路施工与验收相关规范，对导线展开全面处理；⑤对弧垂观测档位置展开校验，对观测档档距展开复测，完成观测标志设置，并要做好悬挂放线滑车高度控制，确保其可以移动挂至在最佳高度【3】。

２００６年７月　第７卷第７期　电力设备　Ｅｌｏｅｔｒｉｅａｌ￣ｑｕｉｐｍｅｎｔ　Ｊｕ１．２∞６　Ｖ０１．７　Ｎ０．７　

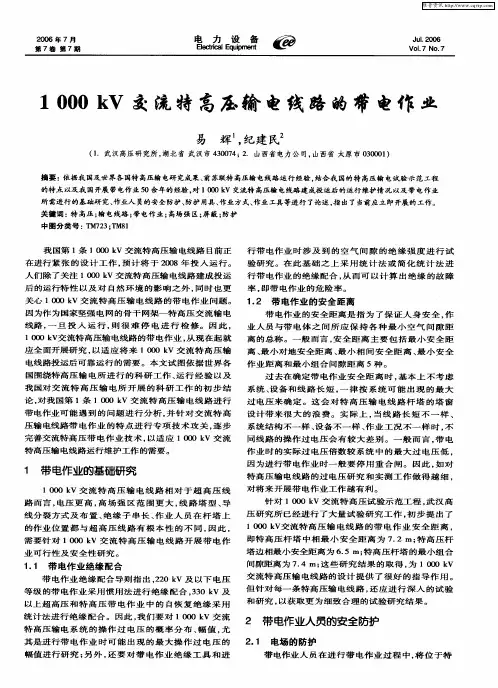

１　０００　ｋＶ交流特高压输电线路的带电作业　

易　辉　，纪建民　（１．武汉高压研究所，湖北省武汉市４３００７４；２．山西省电力公司，山西省太原市０３０００１）　摘要：依据我国及世界各国特高压输电研究成果、前苏联特高压输电线路运行经验，结合我国的特高压输电试验示范工程　的特点以及我国开展带电作业５０余年的经验，对１　０００　ｋＶ交流特高压输电线路建成投运后的运行维护情况以及带电作业　所需进行的基础研究、作业人员的安全防护、防护用具、作业方式、作业工具等进行了论述，指出了当前应立即开展的工作。　关键词：特高压；输电线路；带电作业；高场强区；屏蔽；防护　中图分类号：ＴＮ７２３；ＴＮ８１　我国第１条１　０００　ｋＶ交流特高压输电线路目前正　在进行紧张的设计工作，预计将于２００８年投入运行。　人们除了关注１　０００　ｋＶ交流特高压输电线路建成投运　后的运行特性以及对自然环境的影响之外，同时也更　关心１　０００　ｋＶ交流特高压输电线路的带电作业问题。　因为作为国家坚强电网的骨干网架一特高压交流输电　线路，一旦投入运行，则很难停电进行检修。因此，　１　０００　ｋＶ交流特高压输电线路的带电作业，从现在起就　应全面开展研究，以适应将来１　０００　ｋＶ交流特高压输　电线路投运后可靠运行的需要。本文试图依据世界各　国围绕特高压输电所进行的科研工作、运行经验以及　我国对交流特高压输电所开展的科研工作的初步结　论，对我国第１条１　０００　ｋＶ交流特高压输电线路进行　带电作业可能遇到的问题进行分析，并针对交流特高　压输电线路带电作业的特点进行专项技术攻关，逐步　完善交流特高压带电作业技术，以适应１　０００　ｋＶ交流　特高压输电线路运行维护工作的需要。　１　带电作业的基础研究　１　０００　ｋＶ交流特高压输电线路相对于超高压线　路而言，电压更高，高场强区范围更大，线路塔型、导　线分裂方式及布置、绝缘子串长、作业人员在杆塔上　的作业位置都与超高压线路有根本性的不同，因此，　需要针对１　０００　ｋＶ交流特高压输电线路开展带电作　业可行性及安全性研究。　１．１带电作业绝缘配合　带电作业绝缘配合导则指出，２２０　ｋＶ及以下电压　等级的带电作业采用惯用法进行绝缘配合，３３０　ｋＶ及　以上超高压和特高压带电作业中的自恢复绝缘采用　统计法进行绝缘配合。因此，我们要对１　０００　ｋＶ交流　特高压输电系统的操作过电压的概率分布、幅值，尤　其是进行带电作业时可能出现的最大操作过电压的　幅值进行研究；另外，还要对带电作业绝缘Ｔ具和进　行带电作业时涉及到的空气间隙的绝缘强度进行试　验研究。在此基础之上采用统计法或简化统计法进　行带电作业的绝缘配合，从而可以计算出绝缘的故障　率，即带电作业的危险率。　１．２带电作业的安全距离　带电作业的安全距离是指为了保证人身安全，作　业人员与带电体之间所应保持各种最小空气间隙距　离的总称。一般而言，安全距离主要包括最小安全距　离、最小对地安全距离、最小相间安全距离、最小安全　作业距离和最小组合间隙距离５种。　过去在确定带电作业安全距离时，基本上不考虑　系统、设备和线路长短，一律按系统可能出现的最大　过电压来确定。这会对特高压输电线路杆塔的塔窗　设计带来很大的浪费。实际上，当线路长短不一样、　系统结构不一样、设备不一样、作业工况不一样时，不　同线路的操作过电压会有较大差别。一般而言，带电　作业时的实际过电压倍数较系统中的最大过电压低。　因为进行带电作业时一般要停用重合闸。因此，如对　特高压输电线路的过电压研究和实测工作做得越细，　对将来开展带电作业工作越有利。　针对１　０００　ｋＶ交流特高压试验示范工程，武汉高　压研究所已经进行了大量试验研究工作，初步提出了　１　０００　ｋＶ交流特高压输电线路的带电作业安全距离，　即特高压杆塔中相最小安全距离为７．２　ｍ；特高压杆　塔边相最小安全距离为６．５　ｍ；特高压杆塔的最小组合　间隙距离为７．４　ｍ；这些研究结果的取得，为１　０００　ｋＶ　交流特高压输电线路的设计提供了很好的指导作用。　但针对每一条特高压输电线路，还应进行深入的试验　和研究，以获取更为细致合理的试验研究结果。　２带电作业人员的安全防护　２．１　电场的防护　

龙源期刊网

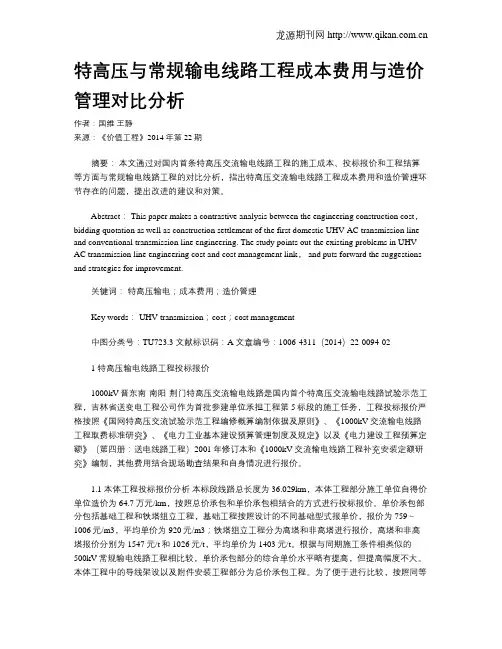

特高压与常规输电线路工程成本费用与造价管理对比分析

作者：国维 王静

来源：《价值工程》2014年第22期

摘要： 本文通过对国内首条特高压交流输电线路工程的施工成本、投标报价和工程结算等方面与常规输电线路工程的对比分析，指出特高压交流输电线路工程成本费用和造价管理环节存在的问题，提出改进的建议和对策。

Abstract： This paper makes a contrastive analysis between the engineering construction cost，

bidding quotation as well as construction settlement of the first domestic UHV AC transmission line

and conventional transmission line engineering. The study points out the existing problems in UHV

AC transmission line engineering cost and cost management link， and puts forward the suggestions

and strategies for improvement.

关键词： 特高压输电；成本费用；造价管理

Key words： UHV transmission；cost；cost management

中图分类号：TU723.3 文献标识码：A 文章编号：1006-4311（2014）22-0094-02

1 特高压输电线路工程投标报价

1000kV晋东南-南阳-荆门特高压交流输电线路是国内首个特高压交流输电线路试验示范工程，吉林省送变电工程公司作为首批参建单位承担工程第5标段的施工任务，工程投标报价严格按照《国网特高压交流试验示范工程编修概算编制依据及原则》、《1000kV交流输电线路工程取费标准研究》、《电力工业基本建设预算管理制度及规定》以及《电力建设工程预算定额》（第四册：送电线路工程）2001年修订本和《1000kV交流输电线路工程补充安装定额研究》编制，其他费用结合现场勘查结果和自身情况进行报价。

1000kV特高压输电线路土石方基础及接地工程施工技术研究

摘要：本文结合1000kV特高压输电线路工程的实际情况，对土石方工程施工基础以及接地工程工程施工技术进行了介绍，并且分析了该工程对质量以及安全控制的几个要点，并且对1000kV特高压输电线路工程的实施提出了一些建议。

关键词：1000kV；特高压；输电线路；土石方基础

引言

1000kV特高压输电线路经过实地勘察，其线路的地形按形态特征可以划分为平地以及丘陵。根据地质可划分为岩石、松砂石、泥水。本文就1000kV特高压输电线路工程土石方施工基础以及接地工程施工技术进行了一些介绍与分析。

1特高压输电线路工程的基础施工技术

1.1特高压输电线路的基本工程设计和规范要求

该项目主要依赖于C15、C25、C35的混凝土。应根据混凝土的配合比严格控制混凝土材料，并应用专用测量仪器。根据其基本结构和地质特征，应采用科学的施工方法减少植被破坏。砾石，水泥堆放应合理布置，并加盖防尘膜，根据地形及安全科学的布置排水方式和现场供电。本项目全部为灌注桩基础，采用机械钻孔，机械振动，泥浆循环系统等基础施工方法，基础各部尺寸，地脚螺栓型号，以及清孔沉渣必须符合设计要求才能进行基础浇筑。施工模板采用先进的玻璃钢化模板，更加强化了在振动过程避免模板变形，并且易于基础脱模后，基础表面平整无鼓胀，有效的保证现场施工质量。转角塔的施工应根据设计位移和预偏进行预设。

1.2特高压输电线路的基本工程特点

该项目基于铁塔基础方量大、基桩与承台施工周期长和质量精度要求高。对基础原材料、施工方案、施工工器具、施工技术人员都要有高标准要求，才能保证和提高基础工程质量。每个基础必须留置一组同强度的混凝土试块，它们在基础相同的条件下养护。对基础成品的状态进行更明确的观察。
