事故／事件树分析法培训课件

（2）写出导致顶上事件的直接原因，作为第二层， 写在矩形方框内；
（3）上下层之间用逻辑门连接； （4）层层分析到最基本的原因事件，把基本事件写
在圆形符号内，构成一个事故树状的分析图。
一、事故树分析基础
❖直接原因事件可以从以下三个方面考虑：
▪ 机械（电器）设备故障或损坏； ▪ 人的差错（操作、管理、指挥）； ▪ 环境不良。
该事故树的最小割集有四个，分别为：
{x3，x4} 、{x2，x4， x5}、{x1 ，x3}、{x1， x5 }
仓库火灾等效事故树示意图
T +
A1
A2
A3
A4
x3
x4 x2 x4 x5 x1 x3 x1 x5
练习
求出最小割 集，并画出 事故树的等 效图。
等效事故树：
▪ A+1=1，A • 1=A ❖狄摩根率：
▪ （A+B）'=A'•B'，（A•B）'=A'+B'
一、事故树分析基础
（五）事故树的化简： ❖将事故树中的各个事件用英文代码表示
（1）顶上事件：T （2）中间事件：Tx （3）基本事件：x ❖将事故树转化成数学表达式 ❖运用布尔代数法化简事故树
T
例：
本节主要内容：
一、事故树分析基础 二、事故树的定性分析 三、事故树的定量分析 四、事件树分析
二、事故树的定性分析
定性分析的目的是分析事故的发生规律和特点， 找出控制事故的可行方案，并从事故树结构上 分析各基本事件的重要程度，以便按轻重缓急 分别采取相应的对策。
（一）最小割集及其求法 （二）最小径集及其求法 （三）基本事件的结构重要度

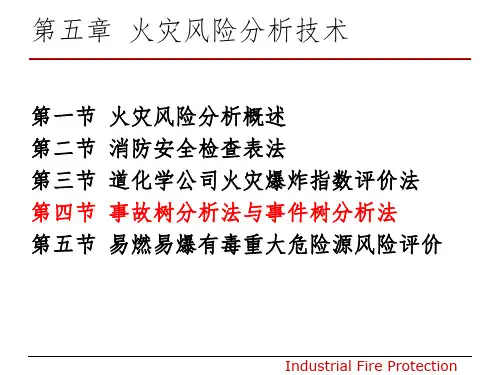

（优选）事故树分析法与事件树分析法

▪ 演绎方法 ▪ 全面、简洁、形象直观 ▪ 定性评价和定量评价
Industrial Fire Protection
一、事故树分析基础
❖目的：找出事故发生的基本原因和基本原因组合 ❖适用范围：分析事故或设想事故 ❖使用方法：由顶上事件用逻辑推导逐步推出基本
原因事件 ❖资料准备：生产工艺设备性能资料，故障率数据 ❖效果：可定性及定量，能发现事先未估计到的原
Industrial Fire Protection
一、事故树分析基础
❖事故树：演绎地表示事 故发生原因及其逻辑关 系的逻辑树图，由事件 符号和逻辑符号组成。
❖又叫故障树、失效树等。
Industrial Fire Protection
一、事故树分析基础
❖事故树分析法（Fault Tree Analysis）：安全 系统工程中的一种常用方法，把系统可能发生 的某种事故与导致事故发生的各种原因之间的 逻辑关系用事故树的树形图表示，通过对事故 树的定性与定量分析，找出事故发生的主要原 因，为确定安全对策提供可靠依据，以达到预 测与预防事故发生的目的。
因事件
Industrial Fire Protection
一、事故树分析基础
（一）事故树的分析步骤：
确定并熟悉系统
确定顶上事件
收集系统资料
建造事故树
修改简化事故树
调查事故资料 调查原因事件
定性分析
定量分析
制定安全措施 Industrial Fire Protection
一、事故树分析基础
（二）事故树的符号及其意义：
=AB •A+AB •C
等幂率 吸收率
=AB+ABC =AB
Industrial Fire Protection

事故树分析法培训课件事故树分析法是一种常用的事故分析方法，它通过构建事故树模型，分析事故发生的原因和过程，帮助人们预测和预防事故的发生。

在工业、交通等领域，事故树分析法被广泛应用，成为事故防范和安全管理的重要工具。

一、事故树分析法的基本原理事故树分析法的基本原理是将事故看作是由一系列事件的组合引起的，通过构建事故树模型，将事故的发生过程分解为一系列的事件，然后通过逻辑门的连接，确定事件之间的关系，最终得出事故的发生概率。

事故树分析法的基本步骤包括：确定事故树的目标事件、确定导致目标事件的基本事件、确定事件之间的逻辑关系、计算事故的概率等。

二、事故树分析法的应用范围事故树分析法可以应用于各个领域，如工业生产、交通运输、核能安全等。

在工业生产中，事故树分析法可以用于分析生产过程中可能发生的事故，找出事故的根本原因，制定相应的安全措施。

在交通运输中，事故树分析法可以用于分析交通事故的发生原因，预测事故的概率，提出相应的交通安全措施。

在核能安全中，事故树分析法可以用于分析核事故的发生过程，评估核事故的概率，指导核安全管理。

三、事故树分析法的优点事故树分析法具有以下几个优点：1. 结构清晰：事故树分析法通过构建事故树模型，将事故的发生过程分解为一系列的事件，使得事故的结构清晰可见，有助于分析和理解。

2. 逻辑严密：事故树分析法通过逻辑门的连接，确定事件之间的关系，保证了分析的逻辑严密性，能够准确地找出事故的根本原因。

3. 预测性强：事故树分析法通过计算事件的概率，能够预测事故的发生概率，为事故的预防和控制提供科学依据。

4. 操作简便：事故树分析法的操作相对简便，只需要确定目标事件和基本事件，并通过逻辑门的连接，即可得到事故的分析结果。

四、事故树分析法的案例分析以某化工企业生产过程中可能发生的事故为例，通过事故树分析法进行分析。

首先，确定事故树的目标事件为“化学品泄漏事故”。

其次，确定导致目标事件的基本事件，如“设备故障”、“操作失误”、“材料质量问题”等。

4.事故树的符号及其意义
4.1 事件符号 矩形符号
表示顶上事件和中间事件, 需要进一步往下分析的事 件
圆形符号
