窄带电力线通信技术-longsy

电力线通信（PLC）技术与应用【摘要】PLC是利用室内的电力线实现每个房间灵活地上网，同时还可以满足多终端随时移动地需求，即PLC室内互联；解决宽带接入的最后300米的问题，即PLC宽带接入。

本文就电力线通信（PLC）技术与应用展开分析和探究。

【关键词】电力线；通信技术；应用技术背景用户通信发展的特点：用户对通信新业务体验的要求日益明显，而宽带、无线、移动是其重要特征。

用户通信一般集中在家庭、企业等少数区域。

一、PLC技术应用概述电力线通信应用分为两部分的内容（1）利用室内的电力线实现每个房间灵活地上网，同时还可以满足多终端随时移动地需求，即PLC室内互联；（2）解决宽带接入的最后300米的问题，即PLC宽带接入。

PLC技术标准PLC标准主要分为两大类：第一类是有关PLC通信技术的专用标准，有室内联网准：UPA（DS2Aitanna Technologv）、Homeplug1.0>HomePlug Turbo->HomeplugA V和楼宇接入标准：（Opera Technologyt及HomePlug BPL）。

二是相关的EMC标准主要有：CISPRI/89/CD和EN60950-1：2001.PLC 芯片发展2007年前，PLC室内互联产品主要面向互联网接入等较低速的应用，虽然DS2有较成熟的200M产品，但是价格太高，没有得到大规模发展。

且当时市场主流产品为85M电力猫，其抗干扰性较差，实际带宽难以保证iTV传送。

2007年后，Intellon200M的芯片面世；DS2芯片新增各种新的特性解决邻居网络等问题；同时，iTV、高清下载的应用在全球逐步发展起来；运营商对高性能的PLC产品的需求度提升；PLC应用与市场众多电信运营商采用电力猫作为iTV室内互联的解决方案：BT、Telefonica、neuf、FT、新加坡电信等；国内iTV业务急需室内互联解决方案，很多地市公司开始关注电力猫，如：苏州、广州、四川等；小结二、PLC室内联网技术评估室内互联技术对比PLC 室内互联各种技术比较中，PLC在保持速度可用的同时，具有环保与免布线的优点。

低压电力线载波通信技术嘿，咱今儿个就来唠唠低压电力线载波通信技术。

你说这玩意儿神奇不神奇？就好像是在那错综复杂的电力线里藏了无数条信息高速公路！想象一下，家里的电线不再仅仅只是传输电能的通道，还能同时传输各种数据和信息。

这就好比是本来只能走马车的小道，一下子变成了能跑各种豪车的大马路！以前咱得专门拉各种通信线，现在可好，直接利用现成的电力线，多省事啊！这低压电力线载波通信技术啊，就像是一个默默无闻的大功臣。

它悄咪咪地在幕后工作，让我们的生活变得更加智能和便捷。

比如说，家里的智能电表，不就是通过它来传递数据的嘛！你都不用人工去抄表了，它自动就把数据给传上去了，多厉害呀！而且哦，它的应用可广着呢！在智能家居领域，它能让各种设备之间轻松沟通，实现各种联动。

你想想，你还没到家呢，就能提前让家里的空调打开，等你一进门，哇，那叫一个凉爽！这不比你到家再开空调舒服多啦？这都是低压电力线载波通信技术的功劳呀！再看看那些工厂、企业，有了它，各种设备的监测和控制也变得更加简单高效。

不用再拉一堆乱七八糟的线了，直接利用电力线就行，这得省多少事儿啊！它就像是一个神奇的魔法，让原本普通的电力线变得充满了无限可能。

这技术是不是很牛？咱就说，要是没有它，咱的生活得失去多少便利呀！你说它怎么就能这么厉害呢？其实啊，这都是科技人员们努力钻研的结果。

他们就像一群勤劳的小蜜蜂，不断地探索、尝试，才让这低压电力线载波通信技术变得越来越好。

咱可不能小瞧了这技术，它虽然不声不响的，但却在默默地为我们的生活添砖加瓦呢！以后啊，说不定它还能给我们带来更多的惊喜和便利。

咱就好好享受这科技带来的福利吧，哈哈！你说是不是这么个理儿呢？反正我觉得这低压电力线载波通信技术真的是太了不起啦！。

电力线载波通信(PLC)是一种使用电力线进行数据传输的通信技术，即利用现有电网作为信号的传输介质，使电网在传输电力的同时可以进行数据传输。

目前根据所用频段的不同，低压电力线载波通信一般分为窄带电力线载波通信(10kHz~500KHz)和宽带电力线载波通信(2MHz~20MHz)，但由于低压电力线信道的特殊性和复杂性，宽带/窄带低压电力线载波通信系统实际应用的效果对比出现比较模糊的状态，而对比一般主要集中在通信速率，噪声干扰和通信距离几个方面。

(1) 通信速率问题。

Shannon 定理指出，在高斯白噪声干扰条件下，通信系统的极限传输速率(或称信道容量)为：)1(log 2N S B C +=要增加系统的信息传输速率，则要求增加信道容量。

增加信道容量的方法可以通过增加传输信号带宽B ，或增加信噪比S/N 来实现。

其中B 与C 成正比，而C 与S/N 呈对数关系，因此，增加B 比增加S/N 更有效。

当B 增加到一定程度后，信道容量C 不可能无限的增加。

信道容量C 与信号带宽B 成正比，增加B ，势必会增加C ，但当B 增加到一定程度后，C 增加缓慢。

这是由于随着B 的增加，噪声功率N=n0B 也要增加，从而信噪比S/N 要下降，最终影响到C 的增加。

0002244.1lim 44.1)1(log lim )1(log lim lim n S B n S B B n S B N S B C B B B B ==+=+=∞→∞→∞→∞→由此可见，在信号功率S 和噪声功率谱密度n0一定时，信道容量C 是有限的，即极限传输速率Rmax 是有限的。

(2) 噪声干扰问题。

低压电力线噪声普遍存在低频区域的噪声幅度较高，而随着频率的升高，噪声幅度有降低的趋势，但频率继续升高到中频400kHz 以后，降低的趋势将变缓，即100kHz 以下频率区域噪声幅度有时是400kHz~500kHz 频率区域噪声幅度的50~100倍，而400kHz~500kHz 频率区域噪声幅度相对于2MHz~20MHz 频率区域噪声幅度一般只有几倍，甚至处于同一水平。

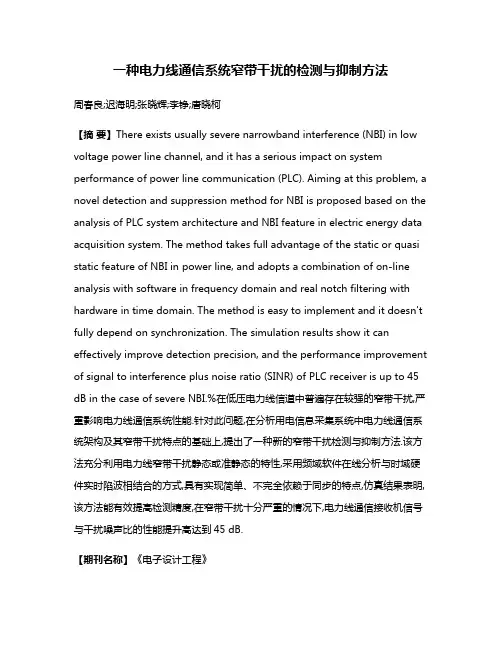

一种电力线通信系统窄带干扰的检测与抑制方法周春良;迟海明;张晓辉;李铮;唐晓柯【摘要】There exists usually severe narrowband interference (NBI) in low voltage power line channel, and it has a serious impact on system performance of power line communication (PLC). Aiming at this problem, a novel detection and suppression method for NBI is proposed based on the analysis of PLC system architecture and NBI feature in electric energy data acquisition system. The method takes full advantage of the static or quasi static feature of NBI in power line, and adopts a combination of on-line analysis with software in frequency domain and real notch filtering with hardware in time domain. The method is easy to implement and it doesn't fully depend on synchronization. The simulation results show it can effectively improve detection precision, and the performance improvement of signal to interference plus noise ratio (SINR) of PLC receiver is up to 45 dB in the case of severe NBI.%在低压电力线信道中普遍存在较强的窄带干扰,严重影响电力线通信系统性能.针对此问题,在分析用电信息采集系统中电力线通信系统架构及其窄带干扰特点的基础上,提出了一种新的窄带干扰检测与抑制方法.该方法充分利用电力线窄带干扰静态或准静态的特性,采用频域软件在线分析与时域硬件实时陷波相结合的方式,具有实现简单、不完全依赖于同步的特点,仿真结果表明,该方法能有效提高检测精度,在窄带干扰十分严重的情况下,电力线通信接收机信号与干扰噪声比的性能提升高达到45 dB.【期刊名称】《电子设计工程》【年(卷),期】2019(027)004【总页数】6页(P10-15)【关键词】电力线通信;窄带干扰;用电信息采集;检测;陷波器【作者】周春良;迟海明;张晓辉;李铮;唐晓柯【作者单位】北京智芯微电子科技有限公司国家电网公司重点实验室电力芯片设计分析实验室,北京 100192;北京智芯微电子科技有限公司北京市电力高可靠性集成电路设计工程技术研究中心,北京 100192;北京智芯微电子科技有限公司国家电网公司重点实验室电力芯片设计分析实验室,北京 100192;北京智芯微电子科技有限公司北京市电力高可靠性集成电路设计工程技术研究中心,北京 100192;北京智芯微电子科技有限公司国家电网公司重点实验室电力芯片设计分析实验室,北京100192;北京智芯微电子科技有限公司北京市电力高可靠性集成电路设计工程技术研究中心,北京 100192;北京智芯微电子科技有限公司国家电网公司重点实验室电力芯片设计分析实验室,北京 100192;北京智芯微电子科技有限公司北京市电力高可靠性集成电路设计工程技术研究中心,北京 100192;北京智芯微电子科技有限公司国家电网公司重点实验室电力芯片设计分析实验室,北京 100192;北京智芯微电子科技有限公司北京市电力高可靠性集成电路设计工程技术研究中心,北京100192【正文语种】中文【中图分类】TN915.853电力线通信（PLC）是指利用电力线传输数据和媒体信号的一种通信方式，因其建设成本低、覆盖范围广等优势，在用电信息采集系统中得到了大范围的推广和应用。

近年来，电力线载波通信(PowerLineCommunication，PLC)技术已经成为通信系统中新的研究热点，它被看成一种未来重要的现场设备总线通信技术。

然而，作为一种具有光明前景的通信方式，电力载波通信由于具有时变性、频率选择性等固有特点，使其在具体应用中还存在很多问题等待解决。

电力载波通信特点1、电力线载波通信技术概况电力线载波通信(PLC)是指利用专用调制解调器对信号进行调制，然后把信号加载到现有电力线中进行通信的技术。

早在20世纪20年代电力载波通信就开始应用到l0kV配电网络线路通信中，利用电力载波机和阻波器，在中高压配电网中传输语音、控制指令和系统状态等信息，并形成了相关国际和国家标准。

对于低压配电网来说，许多新兴的数字技术，例如扩频通信技术、数字信号处理技术和计算机控制技术等，大大提高和改善了低压配电网电力载波通信的可用性和可靠性，使电力载波通信技术具有更加诱人的应用前景。

为此，美国联邦通信委员会FCC规定了电力线频带宽度为100～450kHz；欧洲电气标准委员会(CENELEC)的EN50065—1规定电力载波频带为3～148.5kHz。

这些标准的建立为电力载波技术的发展做出了显著贡献。

尽管如此，低压配电网电力线载波通信中的很多问题仍没有得到很好解决。

同时，随着电力载波应用领域的推广和扩大，低压配电网电力载波通信成本问题、协议(标准)问题、安全问题等一系列问题也开始浮出水面。

低压配电网电力线载波通信的实用化还面临着许多考验。

2、电力线载波通信特点就低压配电网来说，电力线载波通信一般具有以下特点：(1)通信信道的时变性对载波信号来说，低压电力线是一根非均匀分布的传输线，各种不同性质的电力负载在低压配电网的任意位置随机地投入和断开，使信道表现出很强的时变性。

(2)通信信道的频率选择性正是由于低压配电网中存在负荷情况非常复杂、负载变化幅度大、噪声种类多且强等特点，各节点阻抗不匹配，信号很容易产生反射、驻波、谐振等现象，使信号的衰减变得极其复杂，造成电力载波通信信道具有很强的频率选择性。

６６０中国科协２００４年学术年会电力分会场暨中国电机工程学会２００４年学术年会论文集巾国·海南电力线通信（ＰＬＣ）技术综述曹惠彬（国电通信中ｏ、北京１００７６１）ＳＵＲＶＥＹｏＦＰｏＷＥＲＬＩＮＥＣｏＭＭＵＮＩＣＡＴｌ０Ｎ（ＰＬＣ）ＴＥＣＨＮｏＬｏＧＹＣＡｏＨｕｉ—ｂｉｎ（ＳｔａｔｅＧｒｉｄＴｅｌｅｃｏｍＣｅｎｔｅｒ，Ｂｅｉｊｉｎｇ１００７６１，Ｃｈｉｎａ）ＡＢＳＴＲＡＣＴ：ＴｈｅｐａｐｅｒｐｒｅｓｅｎｔｓｔｈｅｇｅｎｅｒａｌｉｎⅡｏｄｕｃｆｉｏｎ，ｃｌａｓｓｉｆｉｃａｔｉｏｎ，ｆｕｎｃｔｉｏｎａｌｏｒｉｅｎｔａｔｉｏｎ，ｍａｉｎａｐｐｌｉｃａｔｉｏｎｓ，ｎｅｔｗｏｒｋａｒｃｈｉｔｅｃｔｕｒｅ，Ｈｅｗｐｒｏｇｒｅｓｓ，ｓｔａｎｄａＩｄｉｚａｔｉｏｎ，ａｎｄＥＭＣｉｓｓｕｅｓｏｆｐｏｗｅｒｌｉｎｅｃｏｍｍｕｎｉｃａｔｉｏｎ（ＰＬＣ）ｔｅｃｈｎｏｌｏｇｙ．ＫＥＹＷＯＲＤＳ：ＰｏｗｅｒｌｉｎｅｃｏｌｎｌｌｌＵｎｉｃａｔｉｏｎ；Ｔｅｃｈｎｉｑｕｅｎｃｌａｓｓｉｆｉｃａｔｉｏｎ；Ｆｕｎｅｔｉｏｎａｌｏｒｉｅｎｔａｔｉｏｎ：Ｎｅｔｗｏｒｋａｒｃｈｉｔｅｃｔｕｒｅ；Ｓｔａｎｄａｒｄｉｚａｔｉｏｎ：ＥＭＣ摘要：论述了电力线通信技术概况、技术分类、功能定位、主要用途、网络体系结构特征、发展动态、标准化进展、ＥＭＣ问题等．侧重于宏观分析，不涉及技术细节。

关键词：电力线通信；技术分类；功能定位；网络体系结构特征：标准化：电磁兼容１概述电力线通信（ＰｏｗｅｒＬｉｎｅＣｏｍｍｕｎｉｃａｔｉｏｎ）是利用电力线实现信息传递的通信方式的统称，简称ＰＬＣ。

要了解电力线通信，首先必须对电力线有一个基本的了解。

电力线大致分为五类：（１）各种输电线：包括特高压输电线（ＵＨＶ，１０００ｋＶ及以上）、超高压输电线（明Ｖ，７５０、５００或３３０ｋＶ）、高压输电线（ＨＶ，２２０ｋＶ）；（２）高压配电线；１１０、６６、３５ｋＶ；（３）中压配电线：ｌＯ（２０）ｋＶ：（４）低压配电线：３８０／２２０Ｖ；（５）室内用户线：我国一般为单相２２０Ｖ。

窄带物联网通信技术的设计与实现窄带物联网（Narrowband Internet of Things，NB-IoT）通信技术是一种专门针对物联网应用而设计的新一代低功耗、广覆盖、低成本、高连接密度的无线通信技术。

它能够为物联网提供长距离传输、深室内穿透和低功耗的特性，为广泛的物联网应用场景提供支持。

下面将从设计和实现两个方面，探讨NB-IoT通信技术的特点和优势。

首先，通过精心设计NB-IoT通信技术，可以实现对物联网应用覆盖范围的扩大。

NB-IoT可以在现有的GSM网络和LTE网络上进行部署，可以很好地利用既有的基站和频谱资源，减少了网络建设的成本。

同时，NB-IoT能够提供更广阔的室内和室外覆盖范围，克服传统无线通信技术在室内终端信号弱和室内外覆盖不一致的问题。

这使得NB-IoT可以广泛应用于智能家居、智能城市、智能农业等各个领域。

其次，NB-IoT通信技术在连接密度和能效方面也有显著优势。

NB-IoT采用窄带技术，其带宽只有200kHz，相比于传统的蜂窝通信技术，能够支持更多的连接数量。

这对于物联网场景下大规模终端设备的连接是非常重要的，使得NB-IoT在物联网应用中能够实现高密度部署。

同时，NB-IoT采用的低功耗设计，使得终端设备可以持续较长时间的工作，不仅延长了设备的使用寿命，也降低了维护成本。

在实现方面，NB-IoT通信技术依赖于物联网模块和相关的网络架构。

物联网模块通常包括处理器、无线通信芯片、传感器等，这些模块能够实现数据的采集和处理，并通过NB-IoT通信技术将数据传输给云平台。

网络架构方面，NB-IoT通信技术支持设备到设备（D2D）通信，提供了直连和中继两种通信模式，通过中继技术可以实现更广阔的覆盖范围。

同时，物联网应用也需要云平台的支持，通过云计算、大数据分析等技术对数据进行处理和管理，为用户提供更智能、便捷的服务。

总结起来，NB-IoT通信技术通过精心的设计和实现，能够满足物联网应用对于广覆盖、高密度连接和低功耗的需求。

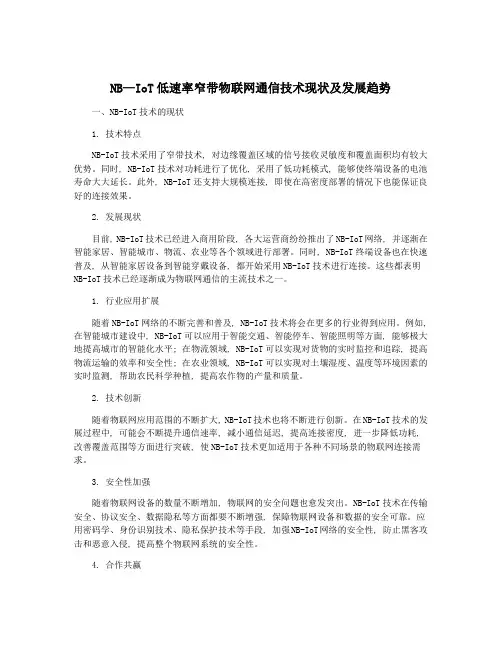

NB—IoT低速率窄带物联网通信技术现状及发展趋势一、NB-IoT技术的现状1. 技术特点NB-IoT技术采用了窄带技术, 对边缘覆盖区域的信号接收灵敏度和覆盖面积均有较大优势。

同时, NB-IoT技术对功耗进行了优化, 采用了低功耗模式, 能够使终端设备的电池寿命大大延长。

此外, NB-IoT还支持大规模连接, 即使在高密度部署的情况下也能保证良好的连接效果。

2. 发展现状目前, NB-IoT技术已经进入商用阶段, 各大运营商纷纷推出了NB-IoT网络, 并逐渐在智能家居、智能城市、物流、农业等各个领域进行部署。

同时, NB-IoT终端设备也在快速普及, 从智能家居设备到智能穿戴设备, 都开始采用NB-IoT技术进行连接。

这些都表明NB-IoT技术已经逐渐成为物联网通信的主流技术之一。

1. 行业应用扩展随着NB-IoT网络的不断完善和普及, NB-IoT技术将会在更多的行业得到应用。

例如, 在智能城市建设中, NB-IoT可以应用于智能交通、智能停车、智能照明等方面, 能够极大地提高城市的智能化水平; 在物流领域, NB-IoT可以实现对货物的实时监控和追踪, 提高物流运输的效率和安全性; 在农业领域, NB-IoT可以实现对土壤湿度、温度等环境因素的实时监测, 帮助农民科学种植, 提高农作物的产量和质量。

2. 技术创新随着物联网应用范围的不断扩大, NB-IoT技术也将不断进行创新。

在NB-IoT技术的发展过程中, 可能会不断提升通信速率, 减小通信延迟, 提高连接密度, 进一步降低功耗, 改善覆盖范围等方面进行突破, 使NB-IoT技术更加适用于各种不同场景的物联网连接需求。

3. 安全性加强随着物联网设备的数量不断增加, 物联网的安全问题也愈发突出。

NB-IoT技术在传输安全、协议安全、数据隐私等方面都要不断增强, 保障物联网设备和数据的安全可靠。

应用密码学、身份识别技术、隐私保护技术等手段, 加强NB-IoT网络的安全性, 防止黑客攻击和恶意入侵, 提高整个物联网系统的安全性。

国内外低压电⼒线载波通信应⽤现状分析国内外低压电⼒线载波通信应⽤现状分析1.概述电⼒线载波通信（PLC）是电⼒系统特有的、基本的通信⽅式。

早在20世纪20年代，电⼒载波通信就开始应⽤到10KV配电⽹络线路通信中，并形成了相关的国际标准和国家标准。

对于低压配电⽹来说，许多新兴的数字技术，例如扩频通信技术，数字信号处理技术和计算机控制技术等，⼤⼤提⾼和改善了低压配电⽹电⼒载波通信的可⽤性和可靠性，使得电⼒载波通信技术具有更加诱⼈的应⽤前景。

为此，美国联邦通信委员会FCC规定了电⼒线频带宽度为100~450kHZ；欧洲电⽓标准委员会的EN50065-1规定电⼒载波频带为3~148.5kHZ。

这些标准的建⽴为电⼒载波技术的发展做出了显著的贡献。

利⽤低压电⼒线来传输⽤户⽤电数据，实现及时有效收集和统计，是⽬前国内外公认的⼀个最佳⽅案。

低压电⼒线是最为⼴泛的⼀种通讯媒介⽹络，采⽤合适的技术充分⽤好这⼀现成的媒介，所产⽣的经济效益和⽣产效率是显⽽易见的。

在20世纪90年代，⼀些欧洲公司进⾏涉及电⼒线数据传输的试验，虽然最初实验效果好坏参半，通信技术的不断进步与互联⽹业务的蓬勃发展带动了电⼒线通信的显著增长。

在美国，弗吉尼亚州马纳萨斯市⾸次开始⼤范围部署PLC的服务，提供抄表、上⽹等业务，速率达到了10Mbps，费⽤为30美元/每⽉，在该地区已覆盖3.5万城市居民⽤户。

⽬前，摩托罗拉公司正在进⾏Powerline MU计划，该技术提⾼到⼀个新系统，摩托罗拉的系统只使⽤居民住宅⽅⾯的低压电⼒线传输，以减少天线效应。

摩托罗拉公司邀请美国⽆线电中继联盟参加与这些测试，甚⾄摩托罗拉在其总部安装了系统，初步结果⾮常乐观的展⽰了抗⼲扰特性。

该PLC技术仅⽤于最后电⽹分⽀向室内的⼀段进⾏数据传输，⽽信号通过⽆线电获取传到配电⽹节点，这就限制了从最后这⼀段到室内的信号对周围地区的⼲扰，实现了居民⽤户的电能数据采集。

在埃及，综合项⽬⼯程办公室（EOIP）部署了⼴泛的PLC技术应⽤在亚历⼭德⾥亚、法耶德和坦塔。

电力线通信技术的研究【摘要】利用遍布城乡的电力线作为通信介质，在其上构筑高速数据通道，为用户提供高速互联网访问、视频点播、IP电话等服务，从而形成包括电力在内的“四网合一”，创造出巨大的经济和社会效益的高速电力线通信技术正日益引起人们的关注。

利用该技术，不仅可以组成小区配电变压器供电范围内的宽带接入网，而且可以利用遍布家庭各个房间的电源插座组成家庭局域网，作为其他宽带接入方式的延伸和补充。

由于高速电力线通信利用原有的电力线，不用重新布线，加上220V低压电力用户比有线电视、电话用户普遍得多，电力线高速通信技术拥有其他宽带接入技术无法比拟的巨大潜在用户群。

本文介绍了该技术的研究，网络应用和运营管理。

【关键词】低压配电网;电力通信;宽带接入Abstract：PowerLine Communication technology is catching our attention greatly now，which uses the power line as a communication media to create a high speed data channel and supply services such as high speed Internet access，VOD and V oIP，so as to get”four network union”and create great economic and social ing the technology，we can get a broad band access within rang of a distribution transformer as well as a home LAN through outl et of every house.It’’s a complementarity and extent of other broad band access method.As the high speed powerline communication uses the intrinsic powerline and the number of power users of 220V is much larger than that of CATV and telephone，this technology has a large number of latent users.The developing state，the research，NetWork Application and Run Management of the technology are introduced in this paper.keyword：low voltage power distribution networks;power communication;broadband access1.简介电力线通信（Power Line Communication）技术简称PLC，是指利用电力线传输数据和话音信号的一种通信方式。

电力通信几种主要传输方式的应用分析摘要：电力通信作为确保整个电网运行系统运行安全、稳定、可靠的重要载体，为确保其运行满足支撑电网系统安全运行的要求，就需要将对电力通信业务传输质量的提升作为重点关注对象之一。

本文就电力通信的三种传输方式进行分析，其中有SDH技术、线载波技术以及光载无线技术，以期参考。

关键词：电力通信；SDH；线载波技术；光载无线技术引言随着科技的不断发展，通信技术也在不断的发展。

目前主要的电力通信方式有SDH技术，线载波技术以及光纤技术。

在这三种通信方式的发展中，将光纤通信与无线通信相互融合的通信方式也应用的越来越广泛，即为光载无线通信技术，以下对三种通信方式进行分析。

一、SDH传输概述（一）、概述伴随着城市化建设进程的发展与完善，城市供电区域内的供电所数量也有所提升，由此带动着SDH网络下的节点数目逐渐增多，但是除了中心节点外，其他各节点上下的业务基本上是一样的，包括自动化的运行通道、调度电话、生产管理、以及电能计量等。

此种体系不单单能够与点对点的传输需求相契合，同时也能够满足在多点环境下的网络业务传输需求。

在当前的技术条件支持下，整个SDH传输体系的主要组成设备包括终端复用器装置、分插复用器装置、以及数字交叉连接设备这几个方面。

以上设备建立在光纤线路的基础之上实现连接，构成一个完成的SDH传输通道（如图1所示）。

图1SDH传输通道结构示意图（二）、SDH对电力通信传输网的要求分析（1）从性能的角度上来说，为确保接入状态下SDH设备运行稳定与可靠，需要做好平台性能的保障工作。

一般来说，要求面向所接入SDH设备配置一套基于STM-1SDH的传输设备，在多台设备共同接入的状态下，联立形成SDH网络，构成相对于STM-8或-16的子网网络。

（2）从接口的角度上来说，除需要满足一台设备对应多个可扩展用户接口的这一基本原则以外。

在SDH接入电力通信网络的过程当中，对于用户侧的接口还有一定的特殊要求：即用户侧接口需要配备功能完善的二线用户电路接口，当中需要支持包括电话分机调度、以及行政电话分机调度的功能。

PLBus电力线总线技术通过电线实现物联和控制PLBus（Power Line Communication Bus）是由深圳市力合微电子推出的一套电力线通信技术（PLC，Power Line Communica TI on）和开放协议，实现通过电力线进行数据通信、设备连接、数据传输和控制，适合智能家电、数据设备、智能电表、智能插座、照明灯具等终端通过电线实现物联网接入，无需额外布线，信号传输穿墙越壁，不受阻挡和金属屏蔽，在很多物联网应用场景中是一种有效的设备接入和通信手段。

按工作频率分类•PLBus.nb是窄带电力线总线技术，它基于电力线通信物理层国家标准GB/T31983.31-2017 《低压窄带电力线通信第31部分：窄带正交频分复用电力线通信物理层规范》，工作频率在3-500KHz，典型数据传输速率5-20kbps；•PLBus.h是高速电力线总线技术，工作频率在2MHz-12MHz，数据传输速率可达300kbps-1.2Mbps；PLBus特点•在电力线上建立由数据设备节点组成的域，设备之间通过电线即可相互进行数据交互；•无需额外布线，数据传输穿墙越壁，自动MESH组网；•PLBus技术不依赖于线上电压和频率，它是利用电线作为物理介质技术数据传输，交流和直流电力线都可以；•适合各种连接电源线的数据设备和智能设备，“有电线的地方即刻智能物联”PLBus典型使用•PLBus具有成熟的芯片和小型模块，方便置入各种数据设备或智能设备，芯片或模块集成了完整的电力线通信功能；•芯片或模块对外数据接口一般包括UART/I2C/S PI/GPIO/PWM•芯片或模块连接电线，通过电线可以发送和接收数据。

芯片或模块内置软件通过数据接口实现外部控制或连接外部CPU/MCUPLBus典型应用领域PLBus电力线总线作为通过电线即可传输数据的技术，广泛用于物联网“最后1公里”免布线通信连接和数据传输，包括消费类（如智能家居控制、智能家电）及工业物联网（智能电表、智慧能效监控和管理、大数据采集、智慧路灯、充电桩、智能照明控制等）。
