徕卡DNA03电子水准仪数据传输步骤

徕卡DNA03水准仪最全使用手册徕卡（Leica）是一家世界著名的光学仪器生产商，成立于1913年，总部位于德国。

作为一家拥有百年历史的老牌企业，其产品质量一直被业界认可，尤其是旗下的水准仪系列。

徕卡DNA03水准仪是其最新推出的一款产品，具有通用性、易操作等特点，本篇文章将介绍其使用手册。

1. 水准仪的结构水准仪的主要组成部分有测量仪、测杆、快速装卸支架、三脚架、金属箱和使用说明书等。

其中，测量仪是核心部分，测杆则用于量取测量点高度，并通过快速装卸支架固定在测量仪头部。

2. 使用水准仪前的准备使用水准仪前，首先需要选择平坦、稳定的测量地点，并在三脚架步上放置水准仪。

其次，需要调整三脚架的高度以使其平衡。

最后，需要调整快速装卸支架来确定测杆位置。

3. 水准仪的操作步骤（1）开启水准仪，此时会听到“滴滴”声，表示水准仪已经开始运作。

（2）像其他光学测量工具一样，不要将水准仪面向强光源，以免影响测量的准确性。

（3）将测杆插入快速装卸支架上，通过观察测杆上的字样，来确定杆头是否精确垂直。

（4）将测杆移动到所需测量点，调节测杆高度以使其在快速装卸支架上固定。

（5）通过测量仪后面的反向镜头观察测杆上的刻度，并通过调节测杆和快速装卸支架，使测量点高度达到仪器准确度的范围。

（6）当达到所需测量点精度时，将反向镜头转至仪器上方，便可清晰地观察采集的数据。

（7）测量后，轻轻摆动快速装卸支架，将测杆从仪器上取下，并将其密封在金属箱中，以保证测杆表面的准确度。

以上便是徕卡DNA03水准仪的使用手册。

总的来说，使用水准仪是一项比较简单的操作，但也需要一定的计算和观察技能。

只要掌握了基本的使用方法，就可以轻松地完成地面及其他测量任务。

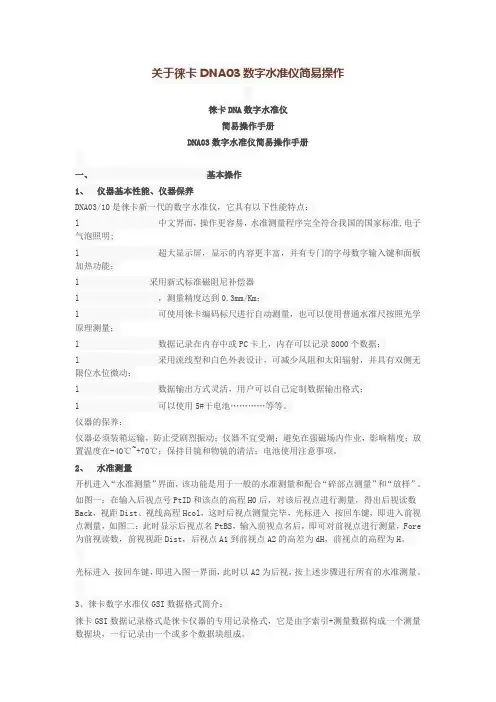

关于徕卡DNA03数字水准仪简易操作徕卡DNA数字水准仪简易操作手册DNA03数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：l 中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;l 超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；l 采用新式标准磁阻尼补偿器l ，测量精度达到0.3mm/Km；l 可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；l 数据记录在内存中或PC卡上，内存可以记录8000个数据；l 采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；l 数据输出方式灵活，用户可以自己定制数据输出格式；l 可以使用5#干电池…………等等。

仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。

2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore 为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。

光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。

3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

徕卡全站仪数据导入导出
操作流程
中交路桥华南工程有限公司 熊 刚
电话：189********
徕卡全站仪数据导入/导出操作流程
一、导入数据
1．先把计算数据保存为.txt文件，文件名必须是数字或字母。

2．把CF卡用读卡器在电脑打开，可以看见一个Data的文件夹，把你在电脑里面保存的.txt文件拷到CF卡的Data文件夹里，然后退出。

3．把CF卡用读卡器安装在仪器上，打开仪器进入主菜单，按4（转换数据）/2(把数据导入作业)。

输入：AS CⅡ数据；
从文件：这个是你刚才拷到CF卡里的.txt文件；
复制到作业：这个是你要用的文件；
标题：可选择也可不选择。

在按F2（配置）：根据你的.txt文件选择；
二、把数据导出
把CF卡用读卡器在电脑打开，可以看见一个DBX的文件夹，把它拷到你的电脑。

1．打开LGO办公软件，如下图：
2．点一下“项目”如下图：
3．右键空白处，新建项目，如下图：
4．输入一个名字，然后按确定，如下图：
5．然后点输入原始数据，如下图：
6．找到DBX文件夹，找到你的数据，如下图：
7．找到你新建的项目，点分配，如下图：
8．找下面那一项“点”，就能看到点了。

9．然后右键另存为就能变成.txt文件了。

第1章系统菜单和工具栏介绍1.1 系统菜单(1) 文件文件菜单的主要功能如图1-1所示：新建：新建文本文件，如Trimble电子水准仪数据观测文件等。

打开：打开Trimble或Leica电子水准仪原始数据观测文件。

保存：对修改过的电子水准仪原始观测数据进行保存。

当未打开原始观测数据之前，该选项显示为灰色，即不可用。

图1-1 文件菜单另存为：对电子水准仪未修改或修该过的原始观测数据另存为其它文件。

当未打开原始观测数据之前，该选项显示为灰色，即不可用。

打印：对原始观测数据进行页面设置，并将设置好的内容进行打印输出。

退出：退出电子水准仪数据传输及转换程序。

（2）编辑编辑菜单的主要功能如图1-2所示：图1-2 编辑菜单2全选：对原始观测数据进行全部选择。

剪切：对所选的数据进行切除，并将其内容放入剪贴板中。

复制：将当前所选的原始观测数据复制到剪贴板中去。

粘贴：将剪贴板中的内容复制到当前光标所在处。

删除：删除当前所选的原始观测数据。

查找：在原始数据文件中对符合要求的数据、字母或其它特殊符号进行查找，并将当前光标停留在查找处。

（3）数据传输数据传输菜单的主要功能如图1-3所示：仪器类型：当从不同类型的仪器上下传原始观测数据时，就应在仪器类型选项上选择不同的仪器。

在仪器类型菜单中，又有Trimble 、Leica 、Nikon 图1-3 数据传输菜单 三个子菜单。

图1-4 通讯参数设置3通讯参数设置：单击该选项，可出现如图1-4所示的通讯端口对话框，在该对话框中，可对数据通讯端口、数据传输最大速度、数据位、奇偶位等通讯参数进行设置。

从仪器下传数据：当仪器类型和通讯参数设置都选择好之后，连接计算机和电子水准仪，当击该选项即可从电子水准仪上下载原始水准测量数据。

（4）仪器类型仪器类型菜单的主要功能如图1-5所示：Trimble:当水准测量的观测仪器为Trimble 且原始观测数据已打开，应在仪器类型菜单中选择Trimble 对原始观测数据进行转换整理。
