某100万吨烟气量焦化厂余热回收

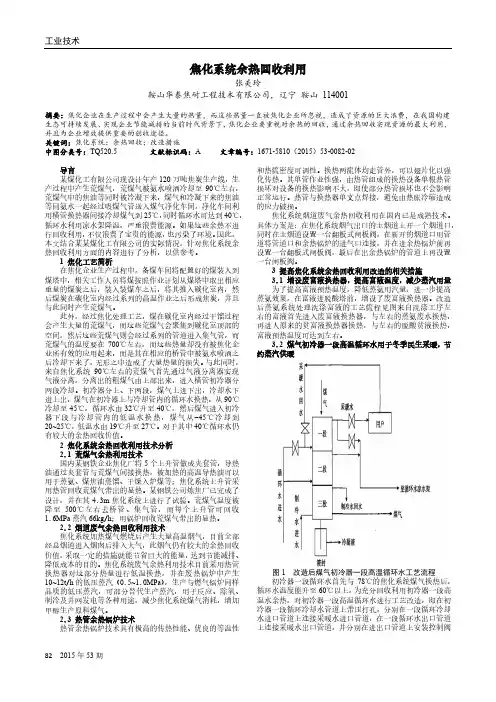

工业技术82 2015年53期焦化系统余热回收利用张美玲鞍山华泰焦耐工程技术有限公司，辽宁鞍山114001摘要：焦化企业在生产过程中会产生大量的热量，而这些热量一直被焦化企业所忽视，造成了资源的巨大浪费，在我国构建生态可持续发展、实现企业节能减排的当前时代背景下，焦化企业要重视对余热的回收，通过余热回收实现资源的最大利用，并且为企业增效提供重要的创收途径。

关键词：焦化系统；余热回收；改造措施中图分类号：TQ520.5 文献标识码：A 文章编号：1671-5810（2015）53-0082-02导言某煤化工有限公司现设计年产120万吨焦炭生产线，生产过程中产生荒煤气，荒煤气被氨水喷洒冷却至90℃左右，荒煤气中的焦油等同时被冷凝下来，煤气和冷凝下来的焦油等同氨水一起经过吸煤气管送入煤气净化车间，净化车间利用横管换热器间接冷却煤气到25℃，同时循环水可达到40℃，循环水利用凉水架降温，严重浪费能源。

如果这些余热不进行回收利用，不仅浪费了宝贵的能源，也污染了环境。

因此，本文结合某某煤化工有限公司的实际情况，针对焦化系统余热回收利用方面的内容进行了分析，以供参考。

1 焦化工艺简析在焦化企业生产过程中，备煤车间将配置好的煤装入到煤塔中，相关工作人员将煤按照作业计划从煤塔中取出相应重量的煤炭之后，装入装煤车之后，将其推入碳化室内，然后煤炭在碳化室内经过系列的高温作业之后形成焦炭，并且与此同时产生荒煤气。

此外，经过焦化处理工艺，煤在碳化室内经过干馏过程会产生大量的荒煤气，而这些荒煤气会聚集到碳化室顶部的空间，然后这些荒煤气则会经过系列的管道进入集气管，而荒煤气的温度要在700℃左右，而这些热量却没有被焦化企业所有效的应用起来，而是其在相应的桥管中被氨水喷洒之后冷却下来了，无形之中造成了大量热量的损失。

与此同时，来自焦化系统90℃左右的荒煤气首先通过气液分离器实现气液分离，分离出的粗煤气由上部出来，进入横管初冷器分两段冷却。

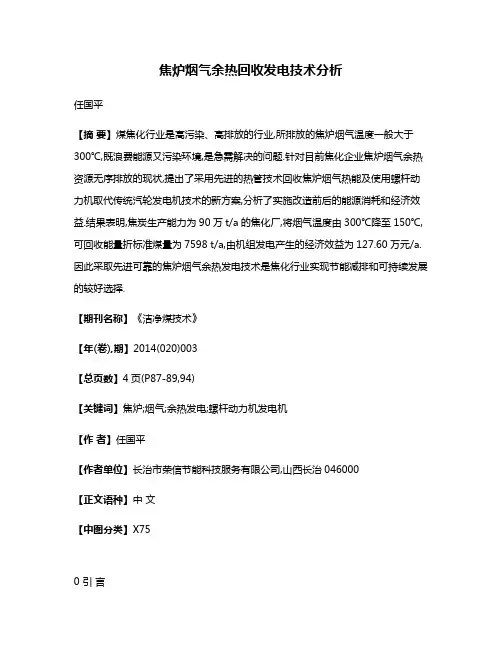

焦炉烟气余热回收发电技术分析任国平【摘要】煤焦化行业是高污染、高排放的行业,所排放的焦炉烟气温度一般大于300℃,既浪费能源又污染环境,是急需解决的问题.针对目前焦化企业焦炉烟气余热资源无序排放的现状,提出了采用先进的热管技术回收焦炉烟气热能及使用螺杆动力机取代传统汽轮发电机技术的新方案,分析了实施改造前后的能源消耗和经济效益.结果表明,焦炭生产能力为90万t/a的焦化厂,将烟气温度由300℃降至150℃,可回收能量折标准煤量为7598 t/a,由机组发电产生的经济效益为127.60万元/a.因此采取先进可靠的焦炉烟气余热发电技术是焦化行业实现节能减排和可持续发展的较好选择.【期刊名称】《洁净煤技术》【年(卷),期】2014(020)003【总页数】4页(P87-89,94)【关键词】焦炉;烟气;余热发电;螺杆动力机发电机【作者】任国平【作者单位】长治市荣信节能科技服务有限公司,山西长治046000【正文语种】中文【中图分类】X750 引言随着中国资源循环利用体系和节能减排工作的逐步推进，煤化工作为高耗能、高排放产业，面临着巨大的环境和市场等压力[1]。

炼焦工业是伴随着钢铁、冶金行业的重要基础产业，炼焦过程的自身能耗约占整个焦化厂全部能耗的70%，其中能源消耗量占焦化气体(焦炉煤气)产能的40%～50%。

因此，焦化行业是节能减排的重点行业，努力降低炼焦能耗也是一项重要任务。

目前焦炉生产中，供给整个焦炉的热量和空气量是用加热煤气体积流量和分烟道吸力来控制的[2]。

但由于各种原因，在相同煤气流量和分烟道吸力下，单位时间进入焦炉加热用总热量和氧量是变化的。

一般都突破计划加热耗能量(计划耗能量约为2%，无论采用何种气源加热)[3]。

实际生产中为确保生产熟焦质量，防止出生焦，加热煤气量略高于设计指标1%～2%。

为确保燃烧安全，空气过剩系数为1.2左右，亦略大于设计指标，这在炼焦加热控制过程属于正常的调节控制范围[4]。

余热回收计算公式余热回收是一种利用生产过程中产生的废热，将其再次利用的技术。

它可以将废热转化为有用的能源，提高能源利用效率，减少能源浪费，降低环境污染。

在工业生产过程中，往往会产生大量的废热。

如果这些废热被直接排放到大气中，不仅会造成能源的浪费，还会对环境造成污染。

而通过余热回收技术，可以将这些废热进行收集和利用，减少能源的消耗，降低生产成本。

余热回收的计算公式主要包括两个方面：热量计算和能源转化效率计算。

在热量计算方面，需要考虑废热的温度、流量和热容量等参数，以确定废热的热量大小。

而在能源转化效率计算方面，需要考虑废热的利用方式，例如利用废热产生蒸汽、发电或供暖等，以确定能源转化的效率。

为了更好地理解余热回收的计算公式，我们可以以一个具体的例子来说明。

假设某工厂生产过程中产生了1000千瓦的废热，温度为200摄氏度，流量为10吨/小时。

通过余热回收技术，将废热用于发电，能源转化效率为30%。

那么，根据计算公式，我们可以得到以下结果：废热的热量 = 温度× 流量× 热容量= 200摄氏度× 10吨/小时× 热容量能源转化的效率 = 发电量 / 废热热量= 发电量 / (200摄氏度× 10吨/小时× 热容量)根据以上计算公式，我们可以计算出废热的热量和能源转化的效率，并据此评估余热回收的效果。

通过合理的设计和优化，可以提高能源转化效率，实现废热的最大利用。

余热回收的计算公式是对废热的热量和能源转化效率进行计算的公式。

通过合理应用这些公式，可以实现废热的高效利用，提高能源利用效率，减少环境污染，为可持续发展做出贡献。

烟气余热回收技术方案1. 背景介绍烟气是许多工业生产过程中产生的一种重要废气。

燃烧产生的烟气中含有大量的热量，如果不进行有效的回收利用，将会造成能源的浪费和环境的污染。

因此，烟气余热回收技术成为了重要的研究方向之一。

本文将介绍一种烟气余热回收技术方案，以实现高效能源利用和环境保护。

2. 技术原理该烟气余热回收技术方案基于换热原理，通过烟气与工艺流体之间的热量交换，实现热能回收。

具体的技术原理如下：1.烟气预处理：在烟气进入烟道前，对其进行预处理，去除大颗粒的烟尘和其他污染物，以确保烟气的净化程度和换热器的正常运行。

2.烟气与工艺流体换热：将烟气通过烟道引导至烟气换热器中，与工艺流体进行热量交换。

工艺流体可以是水、油等，在换热器内与烟气进行流体间的热交换，使烟气中的热量传递给工艺流体，从而实现热能的回收利用。

3.对工艺流体进行冷却：烟气中的热能传递给工艺流体后，工艺流体温度升高。

为了保证回收后的热能能够有效利用，需要对工艺流体进行冷却。

这可以通过使用冷却器或进行进一步的热量转移实现。

4.回收后的热能利用：冷却后的工艺流体可以用于供热、供暖或其他工业生产过程中的热能需求，从而实现能源的高效利用。

3. 技术优势该烟气余热回收技术方案具有以下优势：•高效能源利用：通过回收烟气中的热能，将原本浪费的能源转化为可用的能源，提高能源利用率。

•环境保护：减少煤、油等能源的消耗，降低二氧化碳等温室气体的排放，对环境具有积极的影响。

•经济效益：通过烟气余热的回收利用，降低了企业的能源消耗成本，提高了企业的经济效益。

•可持续发展：烟气余热回收技术是一种可持续发展的技术，有助于提高能源的可再生利用率，减少对自然资源的依赖。

4. 技术应用烟气余热回收技术可以应用于各个领域，包括但不限于以下几个方面：•工业生产：适用于钢铁、化工、电力等工业生产过程中产生的烟气，将烟气中的余热转化为工艺流体的热能需求，减少能源浪费。

•建筑供热：可将烟气余热应用于建筑供热系统中，为建筑提供温暖的供暖水源，减少传统能源的消耗。

1 定义及特征干熄焦余热发电技术，是指采用循环气体将红焦吹扫降温冷却，利用红焦的显热加热循环气体后，再由循环气体与余热锅炉进行换热，产生蒸汽用来发电的技术。

在这一过程中，循环气体在系统内循环吸热、放热，以间接换热介质的作用来完成整个系统的热量传递，最终实现回收红焦的显热进行发电的目的。

干熄焦余热发电技术具如下优势特征：（1）节能和经济效益在焦炉的热平衡中被红焦带走的热量相当于焦炉加热所需热量的37%，干熄焦可回收红焦热量的80%。

干熄焦过程中，被加热的循环气体经余热锅炉换热产生蒸汽，循环气体温度下降后，再循环使用，从而有效地利用红焦的显热，并可将回收的焦粉进行再利用；利用余热锅炉产生的高温高压蒸汽进入汽轮发电机组做功发电，最终将红焦的显热转换为电能，节能及经济效益十分明显。

（2）环境效益干熄焦采用循环气体在密闭的干熄炉内对红焦进行冷却，可以免除湿熄焦过程中酚、氰化合物和硫化合物等有害物质对周围设备的腐蚀和对大气的污染。

通过对焦粉的收集和处理，最后以高净化烟气排入大气。

（3）提高焦炭质量干法熄焦过程是在循环气体逆流换热的过程中缓慢而均匀进行的，它没有湿法熄焦过程中存在的剧冷作用，干熄焦后焦炭机械强度、耐磨性、反应后强度均有明显提高，反应性降低。

干熄焦过程中，因料层相对运动，增加了焦块之间的相互摩擦与碰撞，起到了焦炭的整粒作用，提高了焦块的均匀性。

焦炭在预存室保温相当于在焦炉中的闷炉，进一步提高焦块的成熟度，使其结构致密化。

（4）扩大炼焦煤源在保持原焦炭质量不变的条件下，采用干熄焦可以降低强粘结性的焦、肥煤配入量的10％～20％，有利于保护资源和降低焦炭成本。

2 系统构成干熄焦余热发电系统主要包括：干熄炉系统、气体循环系统、干熄焦余热锅炉系统、焦粉回收系统、红焦运输系统、冷焦运输系统、检修迁车台系统、地面环境除尘系统、空气压缩系统、汽轮机及发电机组系统、电站循环冷却水系统；电站化学水处理系统；站用电系统；电气接入系统；电站动控制系统；电站室外汽水管道系统；电站室外给水、排水、消防管网系统；以及为上述各系统配套土建、通讯、照明、环保、劳动安全与卫生、消防、供暖等辅助系统。

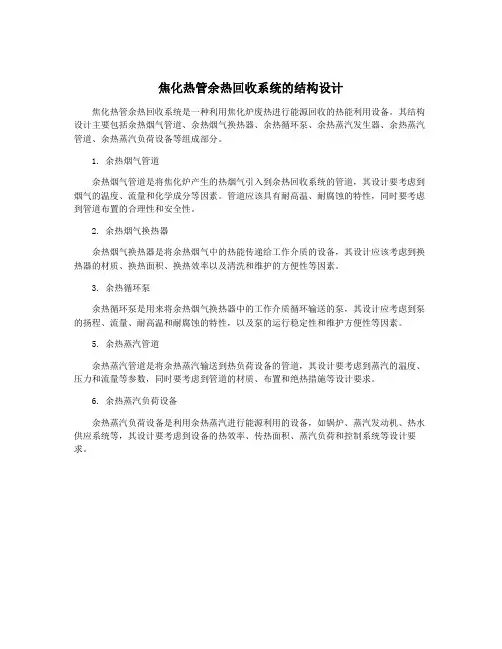

焦化热管余热回收系统的结构设计
焦化热管余热回收系统是一种利用焦化炉废热进行能源回收的热能利用设备。

其结构设计主要包括余热烟气管道、余热烟气换热器、余热循环泵、余热蒸汽发生器、余热蒸汽管道、余热蒸汽负荷设备等组成部分。

1. 余热烟气管道
余热烟气管道是将焦化炉产生的热烟气引入到余热回收系统的管道，其设计要考虑到烟气的温度、流量和化学成分等因素。

管道应该具有耐高温、耐腐蚀的特性，同时要考虑到管道布置的合理性和安全性。

2. 余热烟气换热器
余热烟气换热器是将余热烟气中的热能传递给工作介质的设备，其设计应该考虑到换热器的材质、换热面积、换热效率以及清洗和维护的方便性等因素。

3. 余热循环泵
余热循环泵是用来将余热烟气换热器中的工作介质循环输送的泵，其设计应考虑到泵的扬程、流量、耐高温和耐腐蚀的特性，以及泵的运行稳定性和维护方便性等因素。

5. 余热蒸汽管道
余热蒸汽管道是将余热蒸汽输送到热负荷设备的管道，其设计要考虑到蒸汽的温度、压力和流量等参数，同时要考虑到管道的材质、布置和绝热措施等设计要求。

6. 余热蒸汽负荷设备
余热蒸汽负荷设备是利用余热蒸汽进行能源利用的设备，如锅炉、蒸汽发动机、热水供应系统等，其设计要考虑到设备的热效率、传热面积、蒸汽负荷和控制系统等设计要求。

烟气余热回收利用改造项目技术方案＊＊*节能科技有限公司二O一二年一、运行现状锅炉房配备2.1MW锅炉2台（一用一备），供热面积5万m2；**炉配备2。

1MW 锅炉2台(一用一备)，供热面积4。

5万m2。

经监测,**锅炉房2台锅炉正常运行排烟温度在150—-170℃，平均热效率在89%，＊*锅炉房2台锅炉正常运行排烟温度在160-180℃,平均热效率在88%，(标准应不高于160℃).锅炉系统运行进出水温差较小，排烟热损失较大，同时影响锅炉热效率的提高，回收利用潜力明显.二、技术介绍烟气冷凝回收利用技术是国家第一批特种设备节能技术推荐目录中的成熟技术。

有着显著的节能效益。

主要原理：1m3天然气燃烧后会放出9450kcal的热量，其中显热为8500kcal,水蒸气含有的热量（潜热）为950kcal。

对于传统燃气锅炉可利用的热能就是8500kcal的显热，供热行业中常规计算天然气热值一般以8500kcal/nm3为基础计算。

这样，天然气的实际总发热量9450kcal与天然气的显热8500kcal比例关系以百分数表示就为：111%，其中显热部分占100％，潜热部分占11％，所以对于传统燃气锅炉来说还是有很多热量白白浪费掉。

普通天然气锅炉的排烟温度一般在120—-250℃，这些烟气含有8%-—15%的显热和11%的水蒸气潜热。

加装烟气冷凝器的主要目的就是通过冷凝器把烟气中的水蒸气变成凝结水，最大限度地回收烟气中含有的潜热和显热，使回收热量后排烟温度可降至100℃左右,同时烟气冷却后产生的凝结水得到及时有效地排出(1 nm3天然气完全燃烧后，可产生1。

66kg水），并且大大减少了co2、co、nox等有害物质向大气的排放，起到了明显的节能、降耗、减排及保护锅炉设备的作用.从而达到节能增效的目的。

三、改造方案3.1、设备选型烟气余热回收器选用瑞典爱瑞科（AIREC）板式烟气热回收器。

瑞典AIREC公司是世界上唯一一家钎焊式模块化非对称流量板式换热器的专业生产制造商，凭借独到的设计理念,雄厚的产品开发能力和多年行业丰富的实践经验使AIREC成为在非对称流量换热领域的真正领导者.irCross21由多块板片重叠冲压在一起，在真空和高温的环境下，板片用铜或镍焊接在一起，具有很高的机械强度，更大的传热面积，更高的效率，更轻便小巧。

焦化厂焦炉烟道废气余热利用途径及设计方案1、热管技术：用热管余热锅炉回收焦炉烟道废气余热生产蒸汽技术，因其投资省，见效快而快速发展。

烟道废热余热回收生产蒸汽的工艺原理：热流体的热量由热管传给放热端水套管内的水，并使其汽化，所产汽—水混合物经蒸汽上升管达到汽包，经集中分离后再经蒸汽主控阀输出。

由于热管不断将热量输入水套管内的水，并通过外部汽—水管道的上升及下降完成基本的汽—水循环，达到将热流体降温，并转化为蒸汽的目的。

焦炉烟道废气余热生产蒸汽的工艺流程：在焦炉主烟道翻板阀前开孔，将焦炉主烟道废气引出，经调节型蝶阀入余热回收系统，换热降温后约170 ℃的烟气通过风机抽送，再经开关型蝶阀排入主烟道翻板阀后的地下主烟道，最后经焦炉烟囱排入大气。

锅炉水被加热后汽化，经汽包并计量后并入蒸汽管网，供各生产车间使用。

余热回收系统由软化水处理装置、除氧器、水箱、除氧给水泵、锅炉给水泵、热管蒸汽发生器、软水预热器汽包、上升管、下降管等组成。

其核心技术是热管技术回收烟气中的显热，将软化水加热成水蒸气，其工艺流程图如图图所示。

焦炉烟道废气余热回收生产蒸汽系统是一项节能减排工程，产生的饱和蒸汽可并入焦化厂蒸汽管网，供低压蒸汽用户使用。

2、煤调湿：煤调湿是将炼焦煤在装炉前除去一部分水分，保持装炉煤水分稳定在6%左右，然后装炉炼焦。

利用焦炉烟道废气煤调湿工艺不但可以节省能源，减少废气、废水、废热的排放，而且可以提高装炉煤堆密度及炼焦初期升温速度、缩短结焦时间，从而实现节能降耗的目的。

煤调湿装置的热源主要有导热油、蒸汽和焦炉烟道废气等。

相比较而言，以导热油和蒸汽为热源的煤调湿工艺存在设备繁琐、运行费用高等问题；以焦炉烟道废气为热源的煤调湿工艺可以利用废气余热干燥入炉煤，热效率高，节能效果好。

目前以焦炉烟道废气为热源的煤调湿工艺主要有流化床式、风动选择式和沸腾流化床式等。

2.1、流化床煤调湿：XXX厂采用焦炉烟道废气对煤料干燥的流化床煤调湿装置，其工艺流程为：将粉碎后的煤料由煤仓送往流化床干燥机，从分布板进入的焦炉烟道废气直接与煤料接触，对煤料进行干燥，调湿后的粗煤粒从干燥机排入螺旋输送机，剩余的煤粉随焦炉烟道废气进入袋式除尘器，回收的煤粉通过螺旋输送机送入皮带机上，为抑制扬尘，采用加湿机对干煤粉适当加湿，使煤粉和粗煤粒一起经皮带机送到焦炉煤塔，工艺流程图见下图。

废气余热回收方案废气余热回收是一种能源利用的重要方式，可以有效降低能源消耗，减少环境污染。

本文将介绍废气余热回收的原理、应用领域以及一些常见的废气余热回收方案。

一、废气余热回收的原理废气余热回收是指通过技术手段将生产过程中产生的废气中的热量转化为有用的热能，进行二次利用。

其基本原理是将废气中的热能吸收或传导到工作介质中，使之提供热水、热蒸汽、热风等热能资源。

二、废气余热回收的应用领域废气余热回收适用于许多行业，包括工业生产、石化、冶金、电力、建筑等。

在工业生产中，废气回收主要用于锅炉烟气、窑炉废气和干燥设备废气等，可以为生产提供所需的热能，降低能源消耗。

在建筑行业，废气回收可以应用于中央空调系统，提高能源利用效率。

三、废气余热回收方案1. 烟气余热回收方案烟气余热回收主要适用于工业锅炉等设备的烟气中的热能回收。

常见的方案包括烟气预热器的应用，通过将烟气中的热能传递给冷却的空气或供热介质，实现热能的回收和利用。

另外，也可以采用烟气蓄热器的方式，将烟气中的热能储存起来，以便在需要的时候释放。

2. 工业窑炉废气回收方案工业窑炉废气回收主要用于陶瓷、玻璃、水泥等行业中窑炉产生的废气。

回收方案一般包括烟气余热回收和烟气中的有害物质净化。

废气通过换热器，向冷却的介质传递热能，实现能量回收。

同时，对废气中的颗粒物、二氧化硫等有害物质进行处理，以达到环境排放标准要求。

3. 干燥设备废气回收方案干燥设备废气回收主要应用于纺织、造纸、食品等行业中的干燥工艺。

常见的方案包括废气热交换和蓄热回收。

通过热交换器，将废气中的热能传递给新鲜空气或其他工艺需要的介质，实现热能利用。

蓄热回收则是将废气中的热能储存起来，以便在干燥设备停止工作时继续供应热能。

4. 中央空调系统废气回收方案中央空调系统通常会产生大量的废气，其中包含丰富的热能资源。

废气回收可以通过热泵、热交换器等技术手段，将热能回收并利用于建筑供暖、热水供应等方面。

这不仅能够提高能源利用效率，减少环境负荷，还能够降低能源消耗，节约运行成本。

焦炉烟气余热回收可行性分析报告摘要：本报告针对焦炉烟气余热回收进行了可行性分析。

通过对现有技术和管理条件的研究，结合经济和环境因素进行综合评估，得出了焦炉烟气余热回收在当前情况下具有较高的可行性和可持续性。

同时，提出了一些建议和措施，以进一步提高焦炉烟气余热回收的效益。

1. 引言焦炉是炼钢过程中的关键设备，但同时也会产生大量的烟气。

这些烟气中携带了大量的能量，如果能够有效回收利用，将能够带来巨大的经济和环境效益。

因此，进行焦炉烟气余热回收的可行性分析具有重要意义。

2. 技术分析目前，焦炉烟气余热回收的技术主要包括烟气余热锅炉和烟气余热发电两种方式。

烟气余热锅炉利用烟气中的热能，产生蒸汽或热水，供应给其他工艺或空调系统使用。

烟气余热发电则利用蒸汽驱动发电机，产生电能。

两种方式各有优劣，需根据具体情况进行选择。

3. 经济分析对焦炉烟气余热回收项目进行经济分析，主要包括回收能源的节约量、投资成本、回收时间等因素。

根据实际调研数据，我们可以计算出回收能源的节约量，并将其转化为具体的经济价值。

同时，需要对投资成本进行估算，结合回收时间进行综合评估。

4. 环境分析焦炉烟气中含有大量的有害气体和颗粒物，对环境造成严重的污染问题。

如果能够对烟气进行有效处理和利用，将能够减少大量的污染物排放，达到环境保护的目的。

通过焦炉烟气余热回收，不仅能够降低环境污染，还可以提高资源利用效率。

5. 风险分析在进行焦炉烟气余热回收项目前，需要对可能出现的风险进行评估。

包括技术风险、市场风险和政策风险等。

需制定合理的风险管理策略，并做好风险防控工作，以确保项目能够顺利进行。

烟气余热回收技术方案
一、回收烟气余热的技术方案
1．回收烟气余热技术方案的主要内容
回收烟气余热技术方案的主要目的是通过烟气余热回收、再利用技术，实现“重组能源”的功能，将非均一能源转化为可重复使用的热能，最大
限度的提高燃烧过程的热效率，从而实现能源节约和降低污染的目的。

实施回收烟气余热技术方案的主要内容包括：
（1）分析烟气余热特性。

（2）设计回收烟气余热系统，确定余热回收等效回收量，以及系统
布局、内部功率分配等必要参数；
（3）烟气余热回收装置的选定及其它设备的选型；
（4）烟气余热回收热工计算及热网计算；
（5）制定完善的烟气余热回收技术装置的安装、运行、维护等配套
技术措施。

2．烟气余热回收装置的选定
在回收烟气余热技术方案中，烟气余热回收装置是重要的组成部分，
常用的余热回收装置主要有烟气余热回收热交换器、余热回收汽轮机、余
热回收锅炉等。

（1）烟气余热回收热交换器：烟气余热回收热交换器是一种通过热
能传输机构实现烟气余热回收的设备，烟气余热回收热交换器的优点在于
结构简单、安装方便，节能效。

焦化系统余热回收利用作者：刘丽娟来源：《中小企业管理与科技·上中下旬刊》 2015年第7期刘丽娟唐山市征楠焦化有限公司河北唐山063000摘要：节能减排是企业实现可持续发展，提高经济效℃的主要手段，本文结合鹤岗市征楠焦化企业的余热回收工艺，阐述如何改进余热回收工艺，实现对余热的高效、持续回收。

关键词：焦化系统；余热回收；可持续发展焦化企业在生产过程中会产生大量的热量，而这些热量一直被焦化企业所忽视，造成了资源的巨大浪费，在我国构建生态可持续发展、实现企业节能减排的当前时代背景下，焦化企业要重视对余热的回收，通过余热回收实现资源的最大利用，并且为企业增效提供重要的创收途径。

1 总论鹤岗市征楠煤化工有限公司现设计年产120 万吨焦炭生产线，生产过程中产生荒煤气，荒煤气被氨水喷洒冷却至90℃左右，荒煤气中的焦油等同时被冷凝下来，煤气和冷凝下来的焦油等同氨水一起经过吸煤气管送入煤气净化车间，净化车间利用横管换热器间接冷却煤气到25℃，同时循环水可达到40℃，循环水利用凉水架降温，严重浪费能源。

如果这些余热不进行回收利用，不仅浪费了宝贵的能源，也污染了环境。

因此采取措施，对焦炉产生的煤气进行余热回收利用，对有效降低能耗，推动实现可持续发展战略具有十分重要的现实意义。

为落实科学发展观，贯彻节能减排的可持续发展战略。

我公司拟对焦炉煤气余热进行回收利用，拟建一套余热采暖装置，将产生的热量供厂区所有采暖使用。

2 焦化工艺在焦化企业生产过程中，备煤车间将配置好的煤装入到煤塔中，相关工作人员将煤按照作业计划从煤塔中取出相应重量的煤炭之后，装入装煤车之后，将其推入碳化室内，然后煤炭在碳化室内经过系列的高温作业之后形成焦炭，并且与此同时产生荒煤气。

当碳化室内的经过高温作业形成的焦炭成熟之后，就会利用推焦车将其推出，并且利用拦焦车将其置于熄焦车内，并且经过相关设施的牵引，将其置于熄焦塔内进行喷水熄焦。

熄焦后的煤炭将被卸到相应的凉焦台中进行凉却，成熟后的焦炭在冷却一段时间之后，就会送到筛焦工段，经筛分按级别贮存待运。

热电厂烟道气余热回收利用分析与措施研究热电厂烟道气余热回收利用是当前能源领域中热能回收利用的重要方向之一、烟道气是指燃烧过程中的烟尘和烟气，对环境造成污染，同时也含有大量的热能。

合理利用烟道气余热，可以提高能源利用效率，减少环境污染，具有重要的经济和环境效益。

烟道气余热回收利用主要包括以下几方面内容：1.烟气换热器的应用：通过在烟道中设置烟气换热器，将烟气中的热量传递给工艺用水或者空调用水，实现能源的重复利用。

同时通过调整换热器的结构和材料，提高换热器的热效率和寿命，降低能源消耗。

2.燃气脱硫过程中的余热回收：燃气脱硫是热电厂烟气处理的一项重要工艺。

在燃气脱硫过程中，大量的热能被消耗。

可以通过在脱硫系统中设置余热回收装置，将脱硫过程中释放的热能用于燃烧系统或者其他工艺的供热。

3.烟尘处理中的余热回收：烟尘处理是热电厂烟气处理的关键环节之一、在烟尘处理过程中，可以通过采用余热回收技术将烟道气中的热能回收，用于加热水、蒸汽或者其他工艺的供热。

这不仅可以提高能源利用效率，还可以减少烟尘对环境的影响。

4.余热利用系统的建设：热电厂烟道气余热回收利用需要建立完善的余热利用系统。

这包括烟气换热器、余热回收装置、余热供应系统等设备的选型、设计和安装。

同时还需要制定合理的操作管理措施，确保余热利用系统的正常运行。

在研究烟道气余热回收利用的措施时，需要综合考虑烟道气的温度、流量、成分、含尘量等因素。

同时还需要考虑烟道气回收利用系统与燃烧系统之间的协调性和一体化设计，以最大限度地提高能源利用效率和经济效益。

值得注意的是，烟道气余热回收利用不仅可以提高能源利用效率，还可以减少环境污染。

通过减少烟气中的污染物排放，可以改善空气质量，保护环境和人民健康。

总之，热电厂烟道气余热回收利用是一项技术含量较高的工作，需要从燃烧炉选型、燃烧工艺优化、余热回收系统设计等多个方面进行研究和改进。

通过合理利用烟道气的余热，既可以提高能源利用效率，又可以减少环境污染，有着重要的经济和环境效益。
