旋流分离技术在雨水径流和合流制溢流污染控制中的应用进展

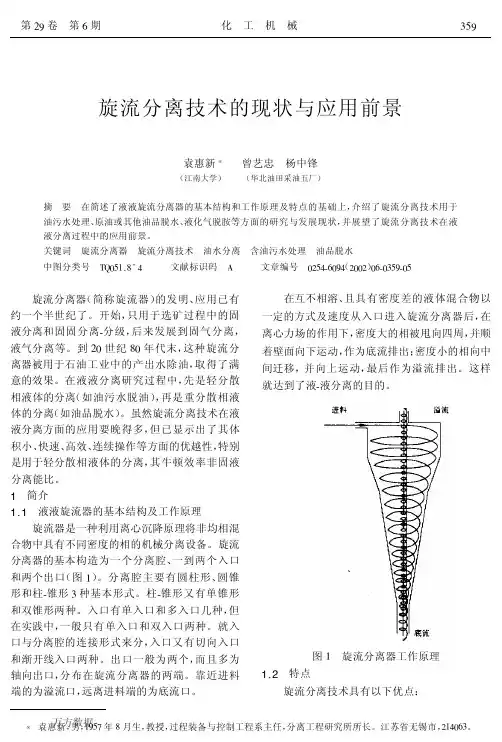

旋流分离技术在污水处理中的应用黑龙江省佳木斯生态环境监测中心黑龙江省佳木斯市154000摘要：旋流分离器（简称旋流器）的发明、应用已有约一个半世纪了。

开始，只用于选矿过程中的固液分离和固固分离,分级，后来发展到固气分离，液气分离等。

这种旋流分离器被用于石油工业中的产出水除油，取得了满意的效果。

在液液分离研究过程中，先是轻分散相液体的分离（如油污水脱油），再是重分散相液体的分离（如油品脱水）。

虽然旋流分离技术在液液分离方面的应用要晚得多，但已显示出了其体积小、快速、高效、连续操作等方面的优越性，特别是用于轻分散相液体的分离，其牛顿效率非固液分离能比。

关键词：旋流分离技术；污水处理；应用；前言：为了除去原油中的水分和无机盐，往往要采用原油电脱盐装置对原油进行处理，原油中的主要无机盐有氯化钠、氯化镁、氯化钙等，水存在于油中或者以乳化状态呈现出来，因此要想完全除去它们往往需要不断地进行技术改进，而旋流分离技术能够较好地做到这一点。

一、旋流分离器基本结构、工作特点及原理1 基本结构及工作原理。

旋流分离技术的主要设备是旋流分离器，其是一种能够利用离心沉降原理，分理出污水中不同密度物质的机械设备。

其主要构成有一个分离仓、入口、出口。

分离仓有圆柱形、锥形等多种形态，在实际的生产应用过程中，在入口的形态方面往往使用单入口或双入口，入口和分离仓之间的连接也可以分为切向和渐开两种入口。

出口一般应用固定在旋流分离器两端的轴向出口，溢流口在进料口的一侧，另一侧为底流口，在旋流分离器工作时，将溢流口作为排油口，底流口作为排水口使用。

2.工作特点。

在进行污水处理时，电脱盐污水首先从分离器的切向入口流入，在分离器内部进行高速的离心运动，产生离心场，使密度较大的水离子被甩向四周壁上，再从底流口排除，密度较小的油粒子则向中心移动并从溢流口排除，从而达到油水分离目的。

在使用旋流分离器处理污水的过程中，分离效率和油滴的粒径密切相关，当油滴粒径在60μm 以上时，分离效率可以达到99%，但当油滴粒径小于10μm 时，分离效率只能达到50% 左右，因此旋流分离器往往用于大粒径的浮油、散油的回收，减小浮渣量。

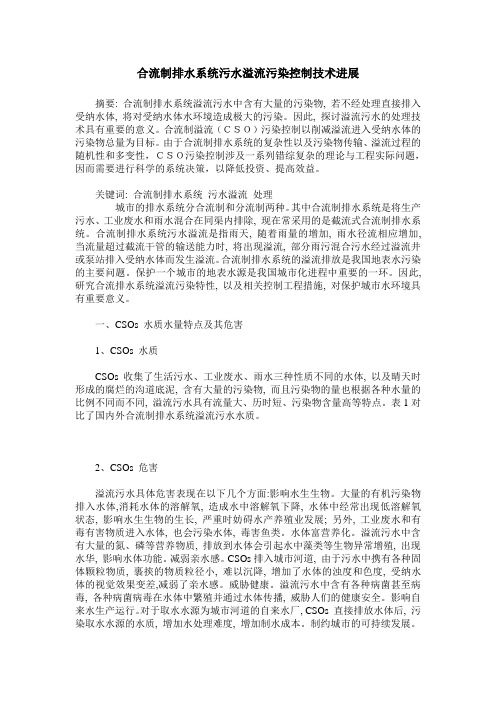

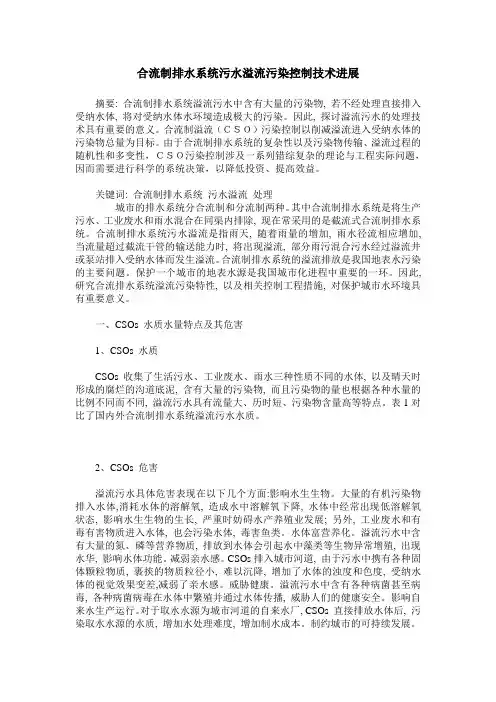

合流制排水系统污水溢流污染控制技术进展摘要: 合流制排水系统溢流污水中含有大量的污染物, 若不经处理直接排入受纳水体, 将对受纳水体水环境造成极大的污染。

因此, 探讨溢流污水的处理技术具有重要的意义。

合流制溢流（ＣＳＯ）污染控制以削减溢流进入受纳水体的污染物总量为目标。

由于合流制排水系统的复杂性以及污染物传输、溢流过程的随机性和多变性，ＣＳＯ污染控制涉及一系列错综复杂的理论与工程实际问题，因而需要进行科学的系统决策，以降低投资、提高效益。

关键词: 合流制排水系统污水溢流处理城市的排水系统分合流制和分流制两种。

其中合流制排水系统是将生产污水、工业废水和雨水混合在同渠内排除, 现在常采用的是截流式合流制排水系统。

合流制排水系统污水溢流是指雨天, 随着雨量的增加, 雨水径流相应增加, 当流量超过截流干管的输送能力时, 将出现溢流, 部分雨污混合污水经过溢流井或泵站排入受纳水体而发生溢流。

合流制排水系统的溢流排放是我国地表水污染的主要问题。

保护一个城市的地表水源是我国城市化进程中重要的一环。

因此, 研究合流排水系统溢流污染特性, 以及相关控制工程措施, 对保护城市水环境具有重要意义。

一、CSOs 水质水量特点及其危害1、CSOs 水质CSOs 收集了生活污水、工业废水、雨水三种性质不同的水体, 以及晴天时形成的腐烂的沟道底泥, 含有大量的污染物, 而且污染物的量也根据各种水量的比例不同而不同, 溢流污水具有流量大、历时短、污染物含量高等特点。

表1对比了国内外合流制排水系统溢流污水水质。

2、CSOs 危害溢流污水具体危害表现在以下几个方面:影响水生生物。

大量的有机污染物排入水体,消耗水体的溶解氧, 造成水中溶解氧下降, 水体中经常出现低溶解氧状态, 影响水生生物的生长, 严重时妨碍水产养殖业发展; 另外, 工业废水和有毒有害物质进入水体, 也会污染水体, 毒害鱼类。

水体富营养化。

溢流污水中含有大量的氮、磷等营养物质, 排放到水体会引起水中藻类等生物异常增殖, 出现水华, 影响水体功能。

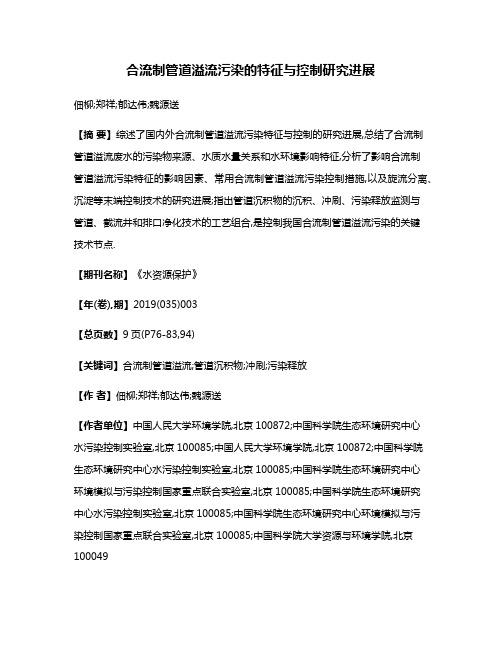

合流制管道溢流污染的特征与控制研究进展佃柳;郑祥;郁达伟;魏源送【摘要】综述了国内外合流制管道溢流污染特征与控制的研究进展,总结了合流制管道溢流废水的污染物来源、水质水量关系和水环境影响特征,分析了影响合流制管道溢流污染特征的影响因素、常用合流制管道溢流污染控制措施,以及旋流分离、沉淀等末端控制技术的研究进展;指出管道沉积物的沉积、冲刷、污染释放监测与管道、截流井和排口净化技术的工艺组合,是控制我国合流制管道溢流污染的关键技术节点.【期刊名称】《水资源保护》【年(卷),期】2019(035)003【总页数】9页(P76-83,94)【关键词】合流制管道溢流;管道沉积物;冲刷;污染释放【作者】佃柳;郑祥;郁达伟;魏源送【作者单位】中国人民大学环境学院,北京100872;中国科学院生态环境研究中心水污染控制实验室,北京100085;中国人民大学环境学院,北京100872;中国科学院生态环境研究中心水污染控制实验室,北京100085;中国科学院生态环境研究中心环境模拟与污染控制国家重点联合实验室,北京100085;中国科学院生态环境研究中心水污染控制实验室,北京100085;中国科学院生态环境研究中心环境模拟与污染控制国家重点联合实验室,北京100085;中国科学院大学资源与环境学院,北京100049【正文语种】中文【中图分类】X52;TU992.23合流制排水系统(combined sewer system, CSS)是城市排水系统的重要组成部分，包括雨、污合流制管道收集系统和末端控制系统[1-2]，用同一套管道收集和传输雨水和污水，最终退水到受纳水体中[3]。

早期城市污水管道系统不完善，形成了目前城市核心区合流制管道占比较高的现状，囿于改造难度和成本，这些存量合流制管道仍将长期存在。

例如，2015年英国城镇排水管道的总长为32.3万km，雨污合流管道占比70%[4-5]；2010年德国城镇的排水管道长达54万 km，其中雨污合流管道、污水管道和雨水管道分别占46%、33%和21%[6]；法国、日本的雨污合流管道占排水管道长度的70%左右[5]，其中东京的占比为83%，而大阪市的占比高达97%[7]；美国采用合流制排水管道的州有32个，大多数分布在美国的东北部和五大湖地区[8]。

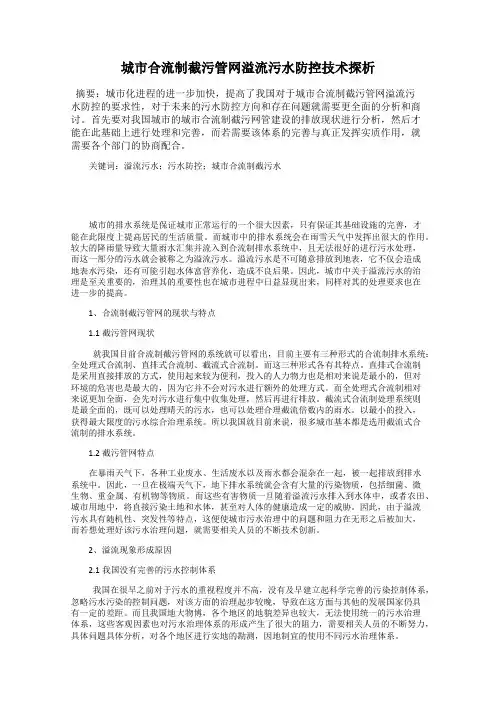

城市合流制截污管网溢流污水防控技术探析摘要：城市化进程的进一步加快，提高了我国对于城市合流制截污管网溢流污水防控的要求性，对于未来的污水防控方向和存在问题就需要更全面的分析和商讨。

首先要对我国城市的城市合流制截污网管建设的排放现状进行分析，然后才能在此基础上进行处理和完善，而若需要该体系的完善与真正发挥实质作用，就需要各个部门的协商配合。

关键词：溢流污水；污水防控；城市合流制截污水城市的排水系统是保证城市正常运行的一个很大因素，只有保证其基础设施的完善，才能在此限度上提高居民的生活质量。

而城市中的排水系统会在雨雪天气中发挥出很大的作用。

较大的降雨量导致大量雨水汇集并流入到合流制排水系统中，且无法很好的进行污水处理，而这一部分的污水就会被称之为溢流污水。

溢流污水是不可随意排放到地表，它不仅会造成地表水污染，还有可能引起水体富营养化，造成不良后果。

因此，城市中关于溢流污水的治理是至关重要的，治理其的重要性也在城市进程中日益显现出来，同样对其的处理要求也在进一步的提高。

1、合流制截污管网的现状与特点1.1截污管网现状就我国目前合流制截污管网的系统就可以看出，目前主要有三种形式的合流制排水系统：全处理式合流制、直排式合流制、截流式合流制。

而这三种形式各有其特点。

直排式合流制是采用直接排放的方式，使用起来较为便利，投入的人力物力也是相对来说是最小的，但对环境的危害也是最大的，因为它并不会对污水进行额外的处理方式。

而全处理式合流制相对来说更加全面，会先对污水进行集中收集处理，然后再进行排放。

截流式合流制处理系统则是最全面的，既可以处理晴天的污水，也可以处理合理截流倍数内的雨水。

以最小的投入，获得最大限度的污水综合治理系统。

所以我国就目前来说，很多城市基本都是选用截流式合流制的排水系统。

1.2截污管网特点在暴雨天气下，各种工业废水、生活废水以及雨水都会混杂在一起，被一起排放到排水系统中。

因此，一旦在极端天气下，地下排水系统就会含有大量的污染物质，包括细菌、微生物、重金属、有机物等物质。

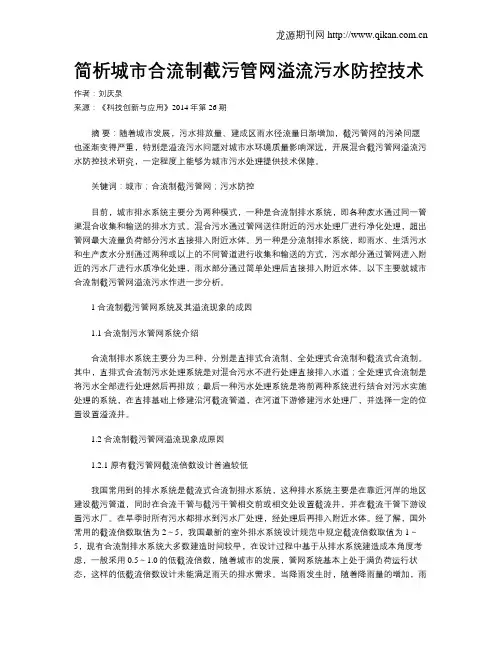

简析城市合流制截污管网溢流污水防控技术作者：刘庆泉来源：《科技创新与应用》2014年第26期摘要：随着城市发展，污水排放量、建成区雨水径流量日渐增加，截污管网的污染问题也逐渐变得严重，特别是溢流污水问题对城市水环境质量影响深远，开展混合截污管网溢流污水防控技术研究，一定程度上能够为城市污水处理提供技术保障。

关键词：城市；合流制截污管网；污水防控目前，城市排水系统主要分为两种模式，一种是合流制排水系统，即各种废水通过同一管渠混合收集和输送的排水方式。

混合污水通过管网送往附近的污水处理厂进行净化处理，超出管网最大流量负荷部分污水直接排入附近水体。

另一种是分流制排水系统，即雨水、生活污水和生产废水分别通过两种或以上的不同管道进行收集和输送的方式，污水部分通过管网进入附近的污水厂进行水质净化处理，雨水部分通过简单处理后直接排入附近水体。

以下主要就城市合流制截污管网溢流污水作进一步分析。

1 合流制截污管网系统及其溢流现象的成因1.1 合流制污水管网系统介绍合流制排水系统主要分为三种，分别是直排式合流制、全处理式合流制和截流式合流制。

其中，直排式合流制污水处理系统是对混合污水不进行处理直接排入水道；全处理式合流制是将污水全部进行处理然后再排放；最后一种污水处理系统是将前两种系统进行结合对污水实施处理的系统，在直排基础上修建沿河截流管道，在河道下游修建污水处理厂，并选择一定的位置设置溢流井。

1.2 合流制截污管网溢流现象成原因1.2.1 原有截污管网截流倍数设计普遍较低我国常用到的排水系统是截流式合流制排水系统，这种排水系统主要是在靠近河岸的地区建设截污管道，同时在合流干管与截污干管相交前或相交处设置截流井，并在截流干管下游设置污水厂。

在旱季时所有污水都排水到污水厂处理，经处理后再排入附近水体。

经了解，国外常用的截流倍数取值为2～5，我国最新的室外排水系统设计规范中规定截流倍数取值为1～5，现有合流制排水系统大多数建造时间较早，在设计过程中基于从排水系统建造成本角度考虑，一般采用0.5～1.0的低截流倍数，随着城市的发展，管网系统基本上处于满负荷运行状态，这样的低截流倍数设计未能满足雨天的排水需求。

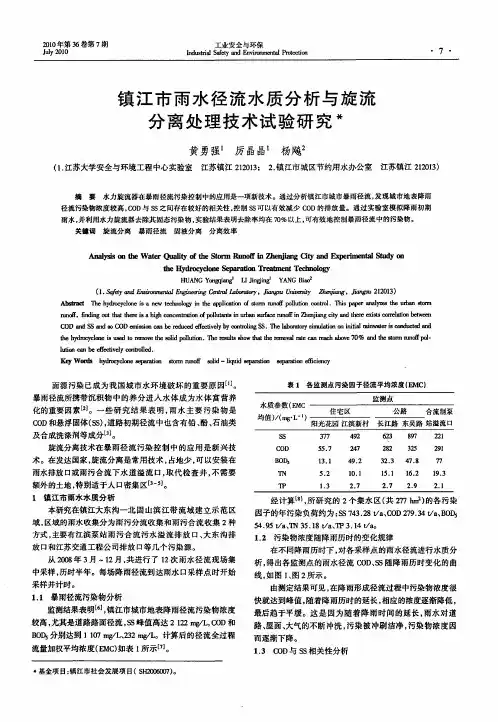

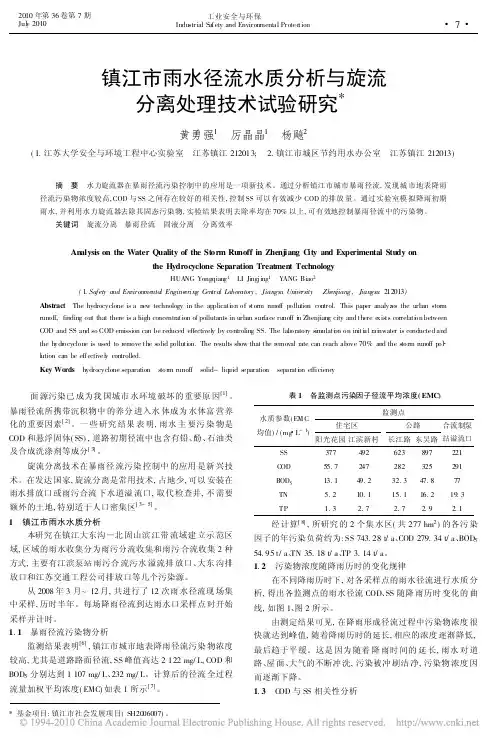

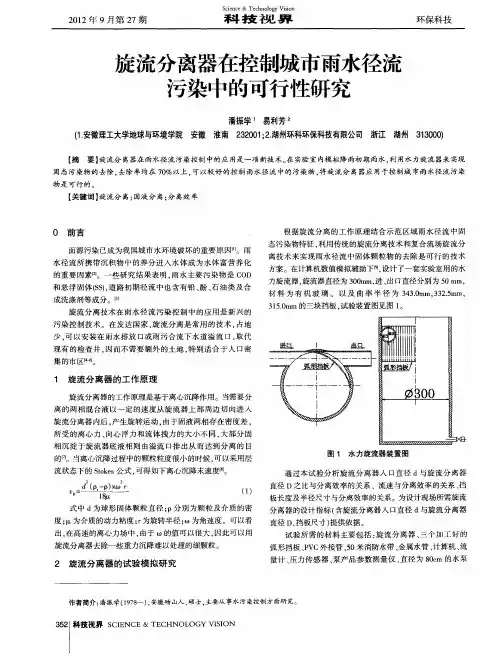

镇江市雨水径流水质分析与旋流分离处理技术试验研究*黄勇强1 厉晶晶1 杨飚2(1.江苏大学安全与环境工程中心实验室 江苏镇江212013; 2.镇江市城区节约用水办公室 江苏镇江212013)摘 要 水力旋流器在暴雨径流污染控制中的应用是一项新技术。

通过分析镇江市城市暴雨径流,发现城市地表降雨径流污染物浓度较高,COD与SS之间存在较好的相关性,控制SS可以有效减少COD的排放量。

通过实验室模拟降雨初期雨水,并利用水力旋流器去除其固态污染物,实验结果表明去除率均在70%以上,可有效地控制暴雨径流中的污染物。

关键词 旋流分离 暴雨径流 固液分离 分离效率Analysis on the Water Quality of the Storm Runoff in Zhenjiang C ity and Experimental Study onthe Hydrocyclone Separation Treatment TechnologyHUA NG Yongqiang1 LI Ji ngji ng1 Y ANG Biao2(1.Safet y and Environme ntal Engine ering Central Laboratory,Jiangsu Unive rsity Zhenjiang,Jiangsu212013)Abstract The hydrocyclone is a new technology in the applicati on of s torm runoff pollution control.This paper analyz es the urban storm runoff,finding out that there is a high concentration of pollutants in urban surface runoff i n Zhenjiang city and there e xis ts correlati on between COD and SS and so COD emission can be reduced effectivel y by controling SS.The laboratory s imulati on on initi al rai nwater is conducted and the hydrocyclone is used to remove the s olid polluti on.The results show that the removal rate can reach above70%and the s torm runoff pol l ution can be effectivel y controlled.Key Words hydrocyclone separation s torm runoff solid-liquid s eparation separati on efficienc y面源污染已成为我国城市水环境破坏的重要原因[1]。

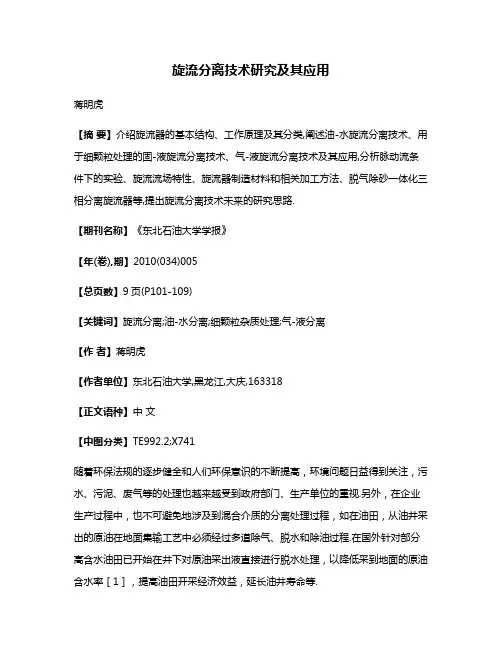

旋流分离技术研究及其应用蒋明虎【摘要】介绍旋流器的基本结构、工作原理及其分类,阐述油-水旋流分离技术、用于细颗粒处理的固-液旋流分离技术、气-液旋流分离技术及其应用,分析脉动流条件下的实验、旋流流场特性、旋流器制造材料和相关加工方法、脱气除砂一体化三相分离旋流器等,提出旋流分离技术未来的研究思路.【期刊名称】《东北石油大学学报》【年(卷),期】2010(034)005【总页数】9页(P101-109)【关键词】旋流分离;油-水分离;细颗粒杂质处理;气-液分离【作者】蒋明虎【作者单位】东北石油大学,黑龙江,大庆,163318【正文语种】中文【中图分类】TE992.2;X741随着环保法规的逐步健全和人们环保意识的不断提高，环境问题日益得到关注，污水、污泥、废气等的处理也越来越受到政府部门、生产单位的重视.另外，在企业生产过程中，也不可避免地涉及到混合介质的分离处理过程，如在油田，从油井采出的原油在地面集输工艺中必须经过多道除气、脱水和除油过程.在国外针对部分高含水油田已开始在井下对原油采出液直接进行脱水处理，以降低采到地面的原油含水率［1］，提高油田开采经济效益，延长油井寿命等.旋流分离技术作为一项高效的多相分离技术，它是在离心力的作用下利用两相或多相间的密度差实现相间分离的［1－3］.自从1886年Marse的第一台旋粉圆锥形旋风分离器问世以来，旋流分离技术已广泛应用于石油、化工、食品、造纸等行业［4］.油水分离水力旋流器产品最初是由Thew M T等在20世纪70年代研究设计，并在1980年的旋流器国际会议上首次发布该成果［5］.水力旋流器是一种离心式分离设备，可实现实时快速分离，具有设备体积小、分离效率高、使用寿命长、操作维护方便等优点，在石化、矿山、海洋工程等领域的应用越来越广泛.东北石油大学是自20世纪90年代初开始开展旋流分离技术研究，在旋流分离理论研究、结构优化设计、流场特性分析及油田实际应用等方面做了大量的研究，并取得一些认识和成果.旋流器主体结构一般由入口段、圆柱段旋流腔、锥段、尾管段和出口管组成.锥段还可分为单锥和双锥，一般对于固－液、气－液和气－固旋流器为单锥，且通常无尾管；液－液旋流器通常为双锥结构，带尾管.以固－液分离旋流器（见图1）为例，含有固体颗粒的混合液以一定的入口速度进入旋流器后，在旋流器内部旋转而以涡流的形式存在.旋流腔内的混合介质边旋转边向旋流器的锥段运动，运动路线呈螺旋形态.介质在进入圆锥段后，由于内径的逐渐缩小，液体旋转速度逐步加快.在液体呈现涡流运动时，径向压力不等，即中心附近压力最低，形成低压区；旋流器边壁处的压力最高.由于旋流器的底流口径较小，使得液体无法全部从底流管排出，而旋流腔顶部有一溢流口，这样一部分净化后（固体颗粒含量较小）的液体向压力较低的中心处流动，呈螺旋状，边旋转边向溢流管处运动，即形成内旋流，并最终从溢流口排出.同时，固体颗粒受到离心力作用，当该力大于颗粒所受的液体阻力时，固体颗粒向旋流器边壁移动，与液体分开，并随部分液体由底流口排出.1.2.1 设备结构类型（1）静态旋流器.即旋流器的外壳固定不动，全部结构也无任何运动部件，完全依靠入口的压力为内部流体提供旋转动力，进而实现分离.（2）动态旋流器.即旋流器外壳由电动机带动旋转，入口液体只要流入旋流器即可工作.通常这种旋流器的分离效率更高，但需要外加动力源.（3）复合式旋流器.它是一种将静态旋流器与动态旋流器相结合的新型结构，借鉴静态旋流器和动态旋流器的特点而发展起来的.1.2.2 处理介质（1）液－液水力旋流器.以油－水两相分离为例，又可分为脱油型水力旋流器和脱水型水力旋流器.（2）固－液水力旋流器.如在油田去除钻井液泥浆中的固体杂质、去除污水中的固体颗粒杂质等.（3）气－固旋流器.如旋风除尘器等.（4）固－固旋流器.如采矿工业中应用的颗粒筛分旋流器等.（5）气－液旋流器.去除液体介质中的少量气体，或者去除气体介质中的少量液体等.（6）气－固－液三相分离旋流器.采用独特的结构设计，实现气体、液体和固体三相的同时分离，是一项很有前景的技术.基于该设计原理，还可以衍生出气－液－液（如气－油－水）三相分离旋流器等.还有其他一些关于旋流器的划分方法，如气携式旋流器、旋滤器等.对于油水分离旋流器，脱油型旋流器主要用于处理水包油型乳状液，即含油质量分数在26%以下的场合，以脱除混合介质中的油；脱水型用来处理含油质量分数超过26%的油－水乳状液，此时的乳状液可能是油包水型，也有可能是介于水包油型和油包水型之间的过渡状态［6］.脱水型水力旋流器的研制工作由于油的高度乳化而面临很大的困难.对于脱油型水力旋流器，按照所处理介质中的含油量还可进一步划分为污水处理型（处理低含油）及预分离型（处理高含油）.2.1.1 低含油污水处理针对低含油污水的处理，已完成一些旋流分离实验研究［7－9］，明确一些主要的结构型式（不同的旋流器结构、旋流器入口数量、入口流道型式及锥段型式等）［10－13］、结构参数（各部分尺寸参数、锥角及参数间比例关系等）［14－17］和操作参数（处理量、分流比、压降比及入口压力、压力降等）［17－25］，以及对旋流器压力特性和分离性能的影响.在大庆第一采油厂所开展的3 000m3／d规模的现场中试表明，可通过旋流分离将含油1 000mg／L左右的污水处理到30mg／L以下，再经过滤进一步降到10mg／L以下.2.1.2 高含油污水处理在低含油污水旋流分离技术研究的基础上，开展高含油污水旋流处理实验研究［26－30］.通过室内模拟实验、现场中试和大规模现场应用研究，掌握油田采出液预分离水力旋流器的工作机理、压力特性和分离性能影响因素，比较不同组合型式对分离效果的影响和在实际中应用的可行性等.采用水力旋流器在油田中转站实现采出液预分离，含水率85%左右的采出液经水力旋流器一级处理后，油中含水率可降到30%左右，水中含油质量浓度降到2 000mg／L以下；水出口再经一级旋流处理后，含油质量浓度可降到1 000 mg／L以下.同常规工艺流程相比，采用旋流分离设备实现中转站提前放水，可节约一次性投资，并且每年可节约耗电费用.同时，由于设备占地面积小及联合站处理工艺的简化，还可节省土地资源，产生显著的经济效益和社会效益［29］.该技术成果已在大庆油田的7座中转站获得推广应用（见图2），每年处理采出液的规模达1 150万t，累计可为油田创造经济效益6 000余万元.在井下分离方面，如采用预分离旋流器与双流泵相配合，可直接在井下对采出液进行处理，使其含水率由90%以上降到50%～80%，在降低原油地面处理成本的同时，也简化了油田地面水处理工艺及设备［31－33］.随着采出液含水率的不断提高，实施井下旋流分离及同井注采工艺将成为油田未来稳产的一个主要方向.2.1.3 相关配套技术在研究中，探讨旋流分离技术在应用中需要注意和考虑的问题［34］，并对油田含油污水处理系统工艺及配套设备开展研究，包括聚结、增压方式、工艺方案设计及不同处理介质条件等［35－43］.增压方式的选择对旋流处理效果产生较强的影响.容积式泵对于避免油滴的二次乳化有很好的作用，有利于保证旋流分离的高效性，但是成本高、处理量相对较小，因此在满足处理指标的情况下，尽量采用离心泵等常规增压泵.其次，通过采用合理的聚结设备可在一定范围内适当加大油珠粒径，保证旋流分离效果.另外，旋流分离设备的高效应用还取决于与油田生产工艺的合理配合，包括处理介质的特性、前后工艺设备的衔接等.2.1.4 含聚污水处理在20世纪90年代，开展了针对聚合物驱油田含油污水旋流处理的前期研究工作［44－46］，为后期大庆油田三次采油中地面水处理工艺提供借鉴和技术支持.同时，针对含聚污水难处理等问题，加大了对其他类型旋流分离设备的研究力度，如动态旋流器［46－62］、复合式旋流器［63－69］等.对这些新结构旋流器的研究，拓宽了研究思路和旋流器应用领域，为不同应用提供更多的选择.2.1.5 气携式旋流分离为改善油水分离效果，开展气携式旋流分离技术研究，即：将气体引入旋流器中，以一定的方式形成微小气泡，小油滴通过与气泡的结合构成油／气复合体，使其“粒径”增大、与水之间的密度差加大，以提高油水分离效率（见图3）；研究气体对旋流设备压力特性的影响［70－71］、不同注气方式［72－75］及微孔材料等［76－81］对油水旋流分离效果的影响，并开展相应的现场试验研究［82］.研究结果表明，通过合理的结构设计和操作运行参数的选取，气携式旋流器可有效提高旋流分离效果.2.1.6 旋流分离机理及流场特性在实验及现场试验过程中，通过理论分析及LDA激光测速技术，研究了旋流器内部压力场［83－96］、速度场［87－98］及其变化规律.采用计算流体动力学（CFD）分析软件FLUENT，对旋流器的压力分布、速度分布、相浓度分布等开展研究［99－105］，并有效地应用在旋流器结构优化设计和操作参数优化等方面.随着油田开发的不断深入，同时某些地层胶结疏松，生产压差过大，导致采出液的含砂量逐年增加.采出液的大量含砂对地面集输设备造成极大的损害，在油田地面处理工艺中，通常采用重力沉降式装置进行除砂，这种工艺方式简单、可靠，但占地面积大、处理时间长.旋流器早期的研究和应用就是在固－液分离方面，但其处理介质的密度差和固体颗粒粒径比较大，用在油田除砂方面并不适合.同常规除砂处理相比，细颗粒的分离难度相对大得多.为此，开展针对细颗粒杂质旋流处理的研究工作［106－108］.结合油田的实际特点，开发并设计相应的用于细颗粒杂质处理的水力旋流器结构.通过实验研究，对其结构参数和操作参数进行优选.与卧螺式离心机配合，实现油田污水处理系统中沉降（细颗粒）污泥杂质的旋流浓缩和离心脱水稠化［109－113］.其研究成果已经在大庆油田的多座中转站获得推广应用（见图4），解决了油田生产中面临的实际问题.该研究为细颗粒分离水力旋流器在油田的推广应用奠定了基础.在油田采出液中存在压力变化或溶解气，在地面处理工艺中进行气液分离是一个重要的工艺环节.通过采用常规旋流器结构及优化设计的新型旋流器结构，开展关于气液分离的理论分析与实验研究［114－120］，认为相对于油－水两相分离，气体和液体之间的密度差比较大，容易分离，但要实现高效分离，需要在结构设计和运行参数优化方面进行研究.在研究过程中，注重旋流流场特性与分离性能相结合，通过流场分析与结构优化，开发出高效的气液旋流分离结构（见图5），可实现气体的完全分离（即底流出液口中气体零排放）.此项技术已在我国某项海洋工程现场试验中获得成功.制造材料的选择是关系到旋流器的使用寿命及制造成本的重要因素之一［121］.针对采用玻璃钢、聚胺酯、不锈钢、普通碳钢及工业陶瓷等材料加工旋流器的设计和制造问题，与相关厂家开展技术合作，开发出多种样机.目前聚胺酯和不锈钢水力旋流器已形成产品，技术也较为成熟.同时，对特殊结构入口流道的加工型式也做了较为深入的研究［122］.人们一般认为保持流量稳定性是保证旋流器高效分离的必要条件，认为流量的不稳定（如断续流、脉动流等）将使旋流器的分离效率降低.通过研究，掌握了脉动流条件下旋流器的分离特性和能耗特性的变化规律及其特点［78，123－124］.结果发现，在一定的条件下，流量的脉动对改善旋流分离效果有时还会起到一定的积极作用，同时其能耗增大的幅度也有限.为探索新型旋流器结构，对旋滤器［125］和尾管过滤式旋流器［82，126］等开展相应的实验研究，同时也分析了可在油田及相关行业推广应用的其他离心式分离器［127－128］，如螺旋管分离器等.针对油田采出液的脱气和除砂，开发出脱气除砂一体化水力旋流器（见图6），实验效果较为理想，但还需要通过现场试验进一步优化其结构和参数，为简化油田工艺、降低地面工艺能耗提供借鉴.通过近20a的研究，东北石油大学对旋流分离技术研究有了更为深入的认识，取得一些研究成果，也获得10余项国家发明专利和实用新型专利.随着化工设备向高效节能和多功能化的方向发展，开发出一机多能的化工新装置已成为21世纪的技术发展方向［129－130］，水力旋流器也因此出现了一些新的结构形式.这些新型旋流器的设计开发对于拓宽思路、改进旋流分离性能、提高旋流分离技术水平将发挥积极的促进作用.水力旋流器的结构虽然并不复杂，但其分离性能在很大程度上受所处理介质特性的影响，因此针对不同应用场合和条件，必须有针对性地开展研究.旋流分离技术虽然得以长足发展，但在其技术发展过程中有许多技术难题仍需加以解决.该项技术的主要研究方向：（1）借助理论分析、CFD模拟分析和实验研究手段，研究开发出高效低耗的旋流器产品，进一步扩大旋流器的应用范围，提高其经济效益；（2）设计新型旋流器，进一步改善对低密度差细颗粒混合介质的处理能力，研究将旋流器用于高黏度介质处理的可行性；（3）设计开发高效的脱气／除砂、脱气／除油或除砂／除油一体化三相分离旋流器，以减少投资，简化工艺、提高处理功效；（4）突破水力旋流器用于井下采出液处理（油－水分离、气－液分离等）的相关设备及工艺技术难关，为高含水后期油田开发提供强有力的技术支持；（5）进一步开展旋流处理配套工艺及其技术研究，包括破乳、聚结、低剪切增压及其工艺系统的反馈控制技术等；（6）在旋流分离技术研究的基础上，开发设计其他离心式机械分离设备.【相关文献】［1］蒋明虎，赵立新，李枫，等.旋流分离技术［M］.哈尔滨：哈尔滨工业大学出版社，2000. ［2］贺杰，蒋明虎.水力旋流器［M］.北京：石油工业出版社，1996.［3］赵立新，李枫.离心分离技术［M］.哈尔滨：东北林业大学出版社，2006.［4］ Svarovsky L.Hydrocyclones［M］.London：Holt，Rinehartand Winston Ltd，1984. ［5］ Thew M.T，Colman D A，Corney D R.Hydrocyclones for oil／water separation ［C］.Proc.Intl.Conf.on Hydrocyclones，paper 11，143，BHRA，1980.［6］康万利，董喜贵.三次采油化学原理［M］.北京：化学工业出版社，1997.［7］贺杰，蒋明虎，宋华.新型油水分离装置——水力旋流器试验［J］.石油机械，1993，21（12）：26－29.［8］蒋明虎，贺杰，宋华.油水分离用水力旋流器性能的试验研究［J］.工业水处理，1994，14（3）：24－26.［9］蒋明虎，贺杰，赵立新.油水分离用水力旋流器的模拟试验［J］.石油机械，1994，22（5）：15－17.［10］赵立新，王尊策，李枫，等.水力旋流器的结构类型［J］.石油机械，2000，28（增刊）：198－200.［11］蒋明虎，赵立新，李枫，等.液－液水力旋流器的入口形式及其研究［J］.石油矿场机械，1998，27（2）：3－6.［12］李枫，刘彩玉，蒋明虎，等.水力旋流器中阿基米德螺线入口的设计［J］.化工机械，2004，31（3）：139－141.［13］李枫，蒋明虎，赵立新，等.三次曲线的液液水力旋流器管形设计［J］.化工机械，2005，32（2）：82－84.［14］贺杰，蒋明虎，宋华，等.液－液分离水力旋流器特性参数研究［J］.石油学报，1996，17（1）：84－87.［15］王尊策，赵立新，李枫，等.液液水力旋流器流场特性与分离特性研究（四）——锥角变化对压力损失的影响［J］.化工装备技术，1999，20（6）：5－7.［16］王尊策，赵立新，李枫，等.液液水力旋流器流场特性与分离特性研究（六）——结构参数对分离特性的影响［J］.化工装备技术，2000，21（1）：14－16.［17］ Jiang Minghu，Zhao Lixin，Wang Zunce.Effects of geometric and operating parameters on separation performance for hydrocyclones［C］.Proceedings of the 12th International Conference on Offshore and Polar Engineering，ISOPE－2002，Kitakyushu，2002：102－106.［18］赵立新，王尊策，李枫，等.液液水力旋流器流场特性与分离特性研究（五）——压降比的影响因素分析［J］.化工装备技术，1999，20（6）：8－10.［19］赵立新，蒋明虎.液液水力旋流器流场特性与分离特性研究（七）——操作参数对分离特性的影响［J］.化工装备技术，2000，21（2）：5－8.［20］蒋明虎，周定，贺杰.水力旋流器的压力综合实验研究［J］.石油机械，1999，27（11）：14－16.［21］刘安生，蒋明虎，贺杰，等.压降比——水力旋流器的重要性能参数［J］.石油矿场机械，1997，26（1）：27－29.［22］贺杰，蒋明虎，宋华.水力旋流器液－液分离效率［J］.石油规划设计，1995，5：27－33. ［23］李枫，刘冠男.水力旋滤器分离性能研究［J］.化工机械，2008，35（1）：7－9.［24］刘晓敏，蒋明虎.脱油型静态水力旋流器压力损失测试研究［J］.流体机械，2004，32（12）：4－6，53.［25］刘晓敏，蒋明虎.脱油型水力旋流器空气核的稳定性分析［J］.石油学报，2004，25（6）：105－108.［26］贺杰，刘安生，赵立新，等.水力旋流器用于高含油油水混合液分离的试验［J］.石油机械，1996，24（5）：22－25.［27］蒋明虎，赵立新，贺杰，等.产出液预分离水力旋流器的机理及试验研究［J］.石油学报，1998，19（4）：104－108.［28］蒋明虎，赵立新，贺杰，等.组合式预分离水力旋流器试验［J］.石油机械，1997，25（5）：14－16.［29］王尊策，赵立新，李枫，等.水力旋流器用于中转站提前放水的效果及经济效益分析［J］.石油矿场机械，2000，29（2）：28－30.［30］ Jiang Minghu，Zhao Lixin，Li Feng，etal.Developmentof oil－water separation hydrocyclones for oilfield produced－fluid pre－treatment［C］.Proceedings of the 26th International Conference on Offshore Mechanics and Arctic Engineering.OMAE2007，San Diego，California，2007：701－707.［31］赵立新，蒋明虎.井下油水分离与产出水回注技术综述［J］.国外石油机械，1999，10（3）：49－54.［32］蒋明虎，芦存财，张勇.井下油水分离系统串联结构设计［J］.石油矿场机械，2007，36（12）：59－62.［33］ Zhang Yong，Jiang Minghu，Zhao Lixin，etal.Design and experimental study of hydrocyclone in series and in bridge of downhole oilwater separation system［C］.Proceedings of the ASME 2009 28th International Conference on Ocean，Offshore and Arctic Engineering，OMAE2009，Honolulu，Hawaii，2009.［34］贺杰，蒋明虎，刘安生，等.旋流分离技术在应用中的几个问题［J］.石油规划设计，1996（1）：30－31.［35］王尊策，赵立新，陈军，等.水力旋流器在杏南九中转站的试验研究［J］.油气田地面工程，1999，18（3）：39－40.［36］蒋明虎，赵立新.旋流分离技术在工业水处理方面的应用［J］.工业水处理，2000，20（8）：44－46.［37］蒋明虎，赵立新.含油污水高效处理系统试验研究［J］.化学工程，2002，30（1）：45－47.［38］刘晓敏，蒋明虎，赵文欣.水力旋流器现场实验配套工艺优选设计［J］.石油矿场机械，2003，32（3）：32－34.［39］张勇，蒋明虎.水力旋流高效除油配套新工艺［J］.油气田地面工程，2003，22（11）：22－23.［40］刘晓敏，蒋明虎，李枫.旋流配套工艺中的增压与聚结方式［J］.大庆石油学院学报，2004，28（6）：55－57.［41］刘晓敏，蒋明虎，李枫，等.聚结装置的研制与增压方式的优选试验［J］.石油矿场机械，2004，33（4）：35－38.［42］刘晓敏，蒋明虎，李枫，等.含油废水旋流处理配套回用工艺技术研究［J］.工业水处理，2002，22（8）：32－34.［43］刘晓敏，赵立新，蒋明虎，等.处理含油污水的水力旋流器配套工艺［J］.大庆石油学院学报，2002，26（4）：65－67.［44］蒋明虎，赵立新，李枫，等.注聚采出水脱油用水力旋流器机理及试验研究［J］.石油机械，1998，26（8）：14－16.［45］蒋明虎，周定.注聚采出液污水处理用水力旋流器对比试验研究［J］.机械工程师，1999，8：53－54.［46］贺杰，陈炳仁，蒋明虎，等.注聚采出水分离用动态水力旋流器特性研究［J］.石油机械，1998，26（7）：24－26.［47］赵立新，王尊策，李枫，等.动态水力旋流器——分离设备发展的新途径［J］.石油矿场机械，1999，28（6）：39－42.［48］赵立新，李枫，王尊策，等.新型水处理装置——动态水力旋流器的试验研究［J］.工业水处理，2000，20（1）：44－45.［49］李枫，赵立新，王尊策，等.动态水力旋流器及其试验装置［J］.石油机械，2000，28（5）：15－17.［50］刘晓敏，蒋明虎，李枫，等.动态旋流器的操作研究与进展［J］.机械工程师，2001，11：8－10.［51］赵立新，李枫，王尊策，等.动态水力旋流器分离性能的试验研究——分流比及转数对分离性能的影响［J］.石油机械，2001，29（4）：10－12.［52］王尊策，陈维勤，蒋明虎，等.动态水力旋流器结构参数的优选设计［J］.石油学报，2001，22（4）：104－107.［53］刘晓敏，蒋明虎，李枫，等.油水分离用动态水力旋流器分离特性研究——内在因素、外在条件、结构工艺及装配的影响［J］.化工装备技术，2002，23（3）：15－18.［54］蒋明虎，刘晓敏，赵立新，等.脱油型动态水力旋流器操作参数的试验研究——压力、压差及压降比的试验测定与分析［J］.石油矿场机械，2002，31（4）：18－21.［55］刘晓敏，李枫，赵立新，等.脱油型动态水力旋流器分离特性［J］.石油化工设备，2002，31（6）：13－15.［56］刘晓敏，蒋明虎，王尊策，等.动态水力旋流器结构参数化造型优选设计研究［J］.计算机辅助设计与制造，2002，4：56－58.［57］王尊策，刘晓敏，蒋明虎，等.用于油水分离的动态水力旋流器的研制［J］.大庆石油学院学报，2003，27（1）：62－65.［58］蒋明虎，刘晓敏，王尊策.含油水处理用水力旋流器供液动力结构形式研究［J］.化工机械，2003，30（2）：65－67.［59］刘晓敏，蒋明虎，王尊策.含油水处理用动态水力旋流器溢流结构设计研究［J］.化工机械，2003，30（5）：255－258.［60］王尊策，刘晓敏，李枫，等.含油废水处理用动态水力旋流器构件设计研究［J］.机械设计，2003，20（2）：11－14.［61］刘晓敏，刘银梅，蒋明虎.影响动态水力旋流器脱油性能的综合因素［J］.化工机械，2006，33（2）：122－126.［62］ Zhao Lixin，Li Feng，Ma Zhanzhao，etal.Theoretical analysis and experimental study of dynamic hydrocyclones［C］.Proceedings of the 26th International Conferenceon Offshore Mechanics and Arctic Engineering.OMAE2007，San Diego，California，2007：331－338.［63］蒋明虎，王尊策，刘晓敏，等.油水分离用复合式水力旋流器结构设计［J］.流体机械，2002，30（6）：17－19.［64］刘晓敏，李枫，蒋明虎，等.复合式水力旋流器油水分离实验研究［J］.石油机械，2002，30（8）：1－3.［65］宋华，刘晓敏，王尊策，等.含油水处理用复合式水力旋流器研究进展［J］.化学工程，2003，31（3）：37－40.［66］ Li Feng，Zhao Lixin，Wang Zunce，etal.Research of oil－water separation compound hydrocyclone［C］.Proceedings of the 14th International Conference on Offshore and Polar Engineering，ISOPE－2004，Toulon，2004：456－459.［67］蒋明虎，李剑石，李枫，等.复合旋流器与静态旋流器性能对比研究［J］.油气田地面工程，2007，（1）：19－20.［68］ Li Feng，Jiang Minghu，Zhao Lixin.Research on the pressure field and production ability of compound hydrocyclone［C］.Proceedings of the 27th International Conference on Offshore Mechanics and Arctic Engineering.OMAE2008，Estoril，2008：69－73. ［69］刘彩玉，李枫，于永红.复合式水力旋流器径向压力分布及单体生产能力的确定［J］.化工机械，2009，36（5）：434－438.［70］ Zhao Lixin，Belaidi A，Thew M T.Pressure characteristics of hydrocyclones withgas injection［C］.Proceedings of the 13th International Conference on Offshore and Polar Engineering，ISOPE－2003，Honolulu，Hawaii，2003：68－72.［71］赵立新，蒋明虎，Belaidi A，等.含气条件下水力旋流器的压力特性研究［J］.石油机械，2004，32（2）：1－4.［72］赵立新，王学佳，刘书孟.入口注气条件下水力旋流器的试验研究［J］.化工装备技术，2005，26（6）：8－10.［73］赵立新，蒋明虎，刘书孟.单点注气液－液旋流器分离效率的实验研究［J］.石油机械，2006，34（8）：4－6.［74］ Zhao Lixin，Jiang Minghu，Liu Shumeng，etal.Effectof air－injection means on separating performance of de－oil hydrocyclone［C］.Proceedings of the 16th International Conference on Offshore and Polar Engineering，ISOPE－2006，San Francisco，2006：516－520.［75］ Jiang Minghu，Chen Dehai，Zhao Lixin，etal.Experimental study and analysis of differentair－injecting segmenton the separation performance of air－injected de－oilinghydrocyclone［C］.Proceedings of the 27th International Conference on Offshore Mechanics and Arctic Engineering.OMAE2008，Estoril，2008，：705－710.［76］蒋明虎，孙立莹，朱宝军，等.微孔注气式旋流器分离性能试验研究［J］.石油机械，2007，35（10）：16－18.［77］赵立新，蒋明虎，刘书孟.微孔材料对气携式液－液水力旋流器性能的影响［J］.石油机械，2006，34（10）：5－7.［78］赵立新，蒋明虎，孙德智.脉动流条件下气体对旋流分离特性的影响［J］.石油机械，2005，33（5）：1－4.［79］ Zhao Lixin，Jiang Minghu，Li Feng.Experimental study on the separation performance of air－injected de－oil hydrocyclones［J］.Chemical Engineering Research and Design.2010，88（5－6），772－778.［80］蒋明虎，王学佳，赵立新，等.气携式水力旋流器分离性能试验［J］.大庆石油学院学报，2006，30（1）：53－56.［81］赵立新，朱宝军，李枫，等.气携式液－液水力旋流器分离性能影响因素［J］.化学工程，2007，35（2）：43－47.［82］陈德海，蒋明虎，李刚，等.旋流器两级串联用于含油污水深度处理的对比试验研究［J］.化工机械，2009，36（6）：531－534.［83］蒋明虎，李枫，赵立新，等.水力旋流器径向压力场研究［J］.大庆石油学院学报，1999，23（1）：60－62.［84］蒋明虎，赵立新.水力旋流器压力场分布规律研究［J］.高技术通讯，2000，10（11）：78－80.［85］蒋明虎，刘晓敏，王尊策，等.静态水力旋流器压力场分布测试研究［J］.石油学报，2003，24（5）：104－107.［86］刘晓敏，蒋明虎，王尊策，等.动态水力旋流器圆管螺旋流场特性研究［J］.石油学报，2003，24（2）：89－93.［87］赵立新，王尊策，李枫，等.液液水力旋流器流场特性与分离特性研究（一）——锥角变化对切向速度场的影响［J］.化工装备技术，1999，20（4）：7－10.［88］赵立新，李枫，王尊策，等.液液水力旋流器流场特性与分离特性研究（二）——锥角变化对轴向速度场的影响［J］.化工装备技术，1999，20（5）：1－3.［89］赵立新，王尊策，蒋明虎.液液水力旋流器流场特性与分离特性研究（三）——水力旋流器径向速度测试方法［J］.化工装备技术，1999，20（5）：4－6.［90］蒋明虎，王尊策，李枫，等.结构及操作参数对旋流器切向速度场的影响——液－液水力旋流器速度场研究之二［J］.石油机械，1999，27（2）：16－18.［91］蒋明虎，王尊策，李枫，等.旋流器轴向速度分布规律——液－液水力旋流器速度场研究之三［J］.石油机械，1999，27（3）：17－19.［92］蒋明虎，王尊策，赵立新，等.旋流器切向速度测试与分布规律分析——液－液水力旋流器速度场研究之一［J］.石油机械，1999，27（1）：20－23.。

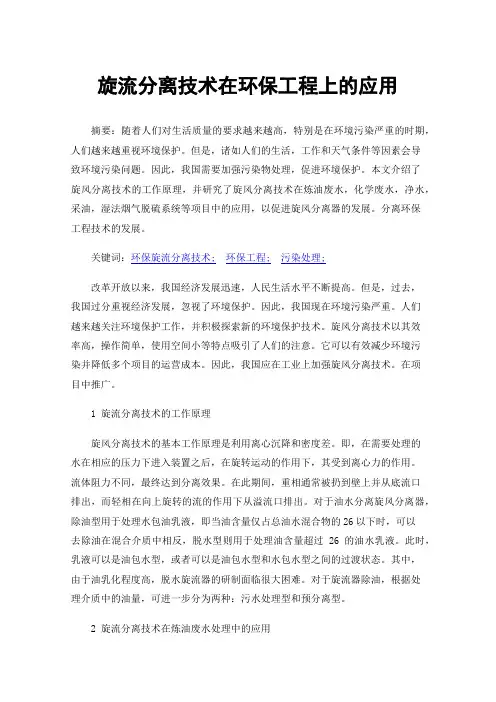

旋流分离技术在环保工程上的应用摘要：随着人们对生活质量的要求越来越高，特别是在环境污染严重的时期，人们越来越重视环境保护。

但是，诸如人们的生活，工作和天气条件等因素会导致环境污染问题。

因此，我国需要加强污染物处理，促进环境保护。

本文介绍了旋风分离技术的工作原理，并研究了旋风分离技术在炼油废水，化学废水，净水，采油，湿法烟气脱硫系统等项目中的应用，以促进旋风分离器的发展。

分离环保工程技术的发展。

关键词：环保旋流分离技术;环保工程;污染处理;改革开放以来，我国经济发展迅速，人民生活水平不断提高。

但是，过去，我国过分重视经济发展，忽视了环境保护。

因此，我国现在环境污染严重。

人们越来越关注环境保护工作，并积极探索新的环境保护技术。

旋风分离技术以其效率高，操作简单，使用空间小等特点吸引了人们的注意。

它可以有效减少环境污染并降低多个项目的运营成本。

因此，我国应在工业上加强旋风分离技术。

在项目中推广。

1 旋流分离技术的工作原理旋风分离技术的基本工作原理是利用离心沉降和密度差。

即，在需要处理的水在相应的压力下进入装置之后，在旋转运动的作用下，其受到离心力的作用。

流体阻力不同，最终达到分离效果。

在此期间，重相通常被扔到壁上并从底流口排出，而轻相在向上旋转的流的作用下从溢流口排出。

对于油水分离旋风分离器，除油型用于处理水包油乳液，即当油含量仅占总油水混合物的26以下时，可以去除油在混合介质中相反，脱水型则用于处理油含量超过26的油水乳液。

此时，乳液可以是油包水型，或者可以是油包水型和水包水型之间的过渡状态。

其中，由于油乳化程度高，脱水旋流器的研制面临很大困难。

对于旋流器除油，根据处理介质中的油量，可进一步分为两种：污水处理型和预分离型。

2 旋流分离技术在炼油废水处理中的应用炼油厂是产生更多污染物的工厂之一，其污染物主要包括有害气体和废水。

炼油厂虽然重视污染气体和废水的处理，但处理方法相对落后和复杂，即通过重力分离技术将油和水分离，再通过添加化学药品达到污染处理效果。
