隔河岩大坝水工建筑物介绍

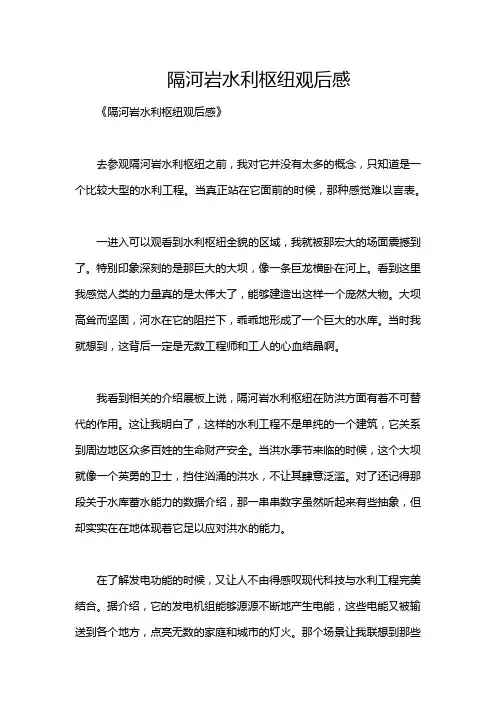

隔河岩水利枢纽观后感《隔河岩水利枢纽观后感》去参观隔河岩水利枢纽之前，我对它并没有太多的概念，只知道是一个比较大型的水利工程。

当真正站在它面前的时候，那种感觉难以言表。

一进入可以观看到水利枢纽全貌的区域，我就被那宏大的场面震撼到了。

特别印象深刻的是那巨大的大坝，像一条巨龙横卧在河上。

看到这里我感觉人类的力量真的是太伟大了，能够建造出这样一个庞然大物。

大坝高耸而坚固，河水在它的阻拦下，乖乖地形成了一个巨大的水库。

当时我就想到，这背后一定是无数工程师和工人的心血结晶啊。

我看到相关的介绍展板上说，隔河岩水利枢纽在防洪方面有着不可替代的作用。

这让我明白了，这样的水利工程不是单纯的一个建筑，它关系到周边地区众多百姓的生命财产安全。

当洪水季节来临的时候，这个大坝就像一个英勇的卫士，挡住汹涌的洪水，不让其肆意泛滥。

对了还记得那段关于水库蓄水能力的数据介绍，那一串串数字虽然听起来有些抽象，但却实实在在地体现着它足以应对洪水的能力。

在了解发电功能的时候，又让人不由得感叹现代科技与水利工程完美结合。

据介绍，它的发电机组能够源源不断地产生电能，这些电能又被输送到各个地方，点亮无数的家庭和城市的灯火。

那个场景让我联想到那些依靠电能运转的工厂、医院、学校等，因为隔河岩水利枢纽的存在，才正常有序地运行着。

这么庞大的水利枢纽，其运行维护体系必定也是十分复杂和严谨的。

我看到那些工作人员在各个设备间认真巡查的画面，能想象到要保证这样一个大型工程正常运行是一件多么不容易的事情。

这也让我意识到任何一项伟大的工程都不仅仅仰仗于初始的建设，还有后续精心、持续的维护。

在整个参观过程中，我不断被震撼和触动。

这让我深深感受到隔河岩水利枢纽是综合人力、科技、工程等多方面智慧和力量的伟大成果，对整个地区有着巨大的意义。

它不仅仅是一个人工的水利设施，更像是一座保障人民生活、推动地区发展的丰碑。

第一章绪论1.水利枢纽与水工建筑物的基本概念为满足防洪要求，获得灌溉、发电、供水等方面的效益，需要在河流的适宜地段修建不同类型的建筑物，用来控制和分配水流，这些建筑物统称为水工建筑物，而不同类型的水工建筑物组成的综合体称为水利枢纽。

第二章水工建筑物设计综述1.水工建筑物的分类和水工建筑物的分级水工建筑物按承担任务分：挡水建筑物、泄水建筑物、输水建筑物、取水建筑物、整治建筑物（导流堤、护岸、护底等）、专门建筑物（水闸、船闸、升船机等）将水利水电工程根据其工程规模、效益和在国民经济中的重要性分为五等。

水利水电工程的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及在工程中的作用和重要性划分为五级和三级。

2.水利工程的特点（1）工作条件复杂（2）受自然条件制约，施工难度大（3）效益大，对环境影响也大（4）失事后果严重（5）个别性强3.作用效应组合、作用效应分析方法作用：指外界环境对水工建筑物的影响。

主要作用有：重力、水作用、渗透水作用、风及波浪作用、冰及冰冻作用、温度作用、土及泥沙作用、地震作用等作用效应：建筑物对外界作用的响应。

如：应力、变形、振动等荷载：在进行结构分析时，如果一开始即可用一个明确的外力来代表外界环境的影响，则此作用称为荷载，也叫直接荷载。

直接荷载如：自重、水荷载间接荷载：在进行结构分析时，无法用一个明确的外力来表示，其作用及产生的作用效应只能在结构分析中同步求出。

建筑物的作用效应分析方法：○1数学模型：物理模型（模型试验）○2经验类比○3解析法、差分法、有限元第一类正常运用情况下的基本组合、第二类为施工检修组合、第三类为非常情况下的特殊组合作用效应组合4.水工建筑物安全储备的表达方法、设计准则安全储备：1.单一安全系数法；2.分项系数极限状态设计法极限状态：当整个结构(包括地基)或结构的一部分超过某一特定状态，结构就不能满足设计规定的某种功能要求时，称此种特定状态为该功能的极限状态。

第一章概述学习要求● 目的：1.了解我国水利资源及分布状况，水利水电工程的现状与发展。

2.掌握水利枢纽的概念和组成，水工建筑物的分类和特点。

水利工程分等和水工建筑物分级，以及分等分级的意义。

● 重点：1.水利资源及分布状况，水利水电工程的现状与发展。

2.水利枢纽的概念和组成，水工建筑物的分类和特点，水利工程分等和水工建筑物分级。

● 难点：1.水利水电工程的现状与发展。

2.水利工程分等和水工建筑物分级。

学习要点● 章节学习内容：1.我国水利资源，水利事业及其在国民经济中的作用，水利工程的发展。

2.水利枢纽的概念和组成3.水工建筑物的分类和特点。

4.水利工程分等和水工建筑物分级，以及分等分级的意义。

● 学习要点：1.水利枢纽的概念和组成2.水工建筑物的分类和特点。

3.水利工程分等和水工建筑物分级。

第一节我国的水资源水资源：由大气降水补给的河流、湖泊、土壤水和地下水等淡水资源。

一、河流众多全国流域面积大于1000km2的河流约有1600条；长江属世界第三大河流，黄河为世界第六大河流（以长度计）。

（说明，世界上前六大河流排名为：南美：亚马逊河，流经秘鲁、巴西；非洲：尼罗河，流经埃塞俄比亚、苏丹、埃及；中国：长江；北美洲：密西西北河；非洲：刚果河；中国：黄河）形成我国主要的农业区、运输网和发达的工业区。

二、径流量大径流量:单位时间通过河流量某断面的水量：w=Q*t。

我国的年平均径流总量为2.8×1012m3，居世界第六位。

人均径流量为2400m3，为世界人均径流量的1/4。

三、水能资源丰富中国1977年~1980年第五次全国水能资源的大规模深入普查研究，确定我国的水能资源。

理论蕴藏量：6.878亿千瓦可开发利用量：3.7亿千瓦。

分1997年确定我国经济可开发水能资源：2.9亿千瓦（水力发电学报）。

四、水资源布在我国幅员辽阔的国土上，山地占全国总面积的33%，高原占全国总面积的26%，丘陵占全国总面积的10%，盆地占全国总面积的19%，平原占全国总面积的12%。

盘点水工建筑物种类水工建筑物是指建造于水体中或用于水利设施中的建筑物。

其主要功能是有效地控制、调节水体内的水流和水位，以及保障人们的生产和生活用水。

随着现代化进程的加速，水工建筑物的功能也变得越来越多样化，种类也变得越来越精细化。

接下来我们就来盘点一下目前常见的水工建筑物种类。

一、大坝大坝是一种建立在河流、水库、湖泊等水域中的长而高的水利工程建筑物。

在处理洪灾、调节水流量、水量供给、发电等方面具有重要作用。

据统计，目前全球已经建造的大坝数量已经超过70000座，是水工建筑物中重要的类别之一。

常见的大坝种类有重力坝、拱坝、悬索拱坝等。

二、水闸水闸是一种通过开启或关闭水门来调节水位的水利设备，一般建设在河道、运河、航道等水路上。

水闸的主要作用是保障人们的生产和生活用水，还可以防洪、排涝等。

按照结构形式的不同，水闸又被分为临时水闸、固定水闸、洁水闸、闸堰等多种类型。

三、管道管道是指将流体（如水、气体等）从一处输送到另一处的一种通道类建筑物。

在水利建设中，管道是建立在地下或地表的输水、排水、排污等措施之一。

常见的管道种类有直管、弯管、三通、四通、闸阀等。

四、水塔水塔是指用于储存和供水的大型建筑物，通常由容器、支撑塔架、配套管网等组成。

水塔的主要作用是将水储存在高处，通过重力作用将水送到低处的用水区域，解决用水难题。

根据不同的建设需求，水塔又被分为钢结构、玻璃钢、水泥等材料的不同类型。

五、水厂水厂是指专门从自然水源（如河流、湖泊、地下水等）中调整、过滤和净化水质，使其符合人们生活、生产要求的建筑物。

水厂的水处理过程包含了多道流程，如混凝、沉淀、过滤、杀菌等。

当前，随着各种环保政策的推动，以及水污染的严重性日益凸显，水厂的建设数量已呈高速增长趋势。

六、泵站泵站是一种用于排灌或抽送水进入需要用水区域的建筑物，主要由泵房、进水管、出水管、闸阀等设备组成。

泵站的作用是实现水流的逆向升降，调节水位。

随着城市化进程的加速推进，泵站在城市给排水管理和水资源调配中扮演着更加重要的角色。

水布垭水电站简介概要水布垭水电站简介水布垭水电站是清江梯级水电开发的龙头工程，位于湖北省巴东县境内，上距恩施市117km，下距隔河岩水电站92km，距高坝洲水电站142km水布垭水电站是以发电、防洪为主，兼顾航运及其他的水电工程。

正常蓄水位高程400m，汛期限制水位高程397m，总库容45.8亿m3，有效库容24.8亿m3，是一座多年调节水库，并为长江中下游预留防洪库容7.68亿m3。

电站总装机容量1600MW，保证出力310MW，多年平均发电量39.2亿kW·h。

电站建成后，与隔河岩同步调峰，并承担系统事故备用。

据测算，2010年～2015年将承担华中电网调峰容量的7%～9%；同时，与下游水库联合调度，可根治清江中下游洪水灾害并有效提高长江荆江河段的防洪标准，遇长江1954年和1998年洪水，可推迟荆江分洪时间约19h，减少分洪量10多亿m3。

水库形成后，干、支流深水航道长约200km，可促进地方航运和旅游事业的发展，同时为发展水产养殖业提供良好的条件。

水布垭水电站坝址区地壳稳定，区内无孕震和地震构造，工程按基本裂度6度设防。

水库封闭条件好，无绕坝渗漏问题，水库固体径流问题不明显。

大坝地基岩体为二叠系马鞍组(P1ma)砂页岩夹煤层，栖霞组(P1q)灰岩层有大量的软弱夹层，其厚度不等，最厚可达10余米。

软层是含炭泥质较重的薄～极薄层生物碎屑灰岩、灰质泥岩及页岩、炭质页岩，并受到不同程度的层间剪切破坏，风化较强，性状较差仅适应修筑当地材料坝(经过综合比较选定为混凝土面板堆石坝)。

河谷形态在高程400m以下呈阶梯状高陡谷坡，属“U”形谷，其中在高程350m以下两岸地形陡峻，基本对称；350～400m高程则左陡右缓，两岸不对称，谷底宽度100～110m。

水布垭水电站工程属一等大(1)型工程，永久主要建筑物为1级，次要建筑物为3级。

拦河大坝、溢洪道、地下厂房采用千年一遇洪水标准设计，万年一遇洪水标准校核；电站尾水平均按五百年一遇洪水标准设计，千年一遇洪水标准校核。

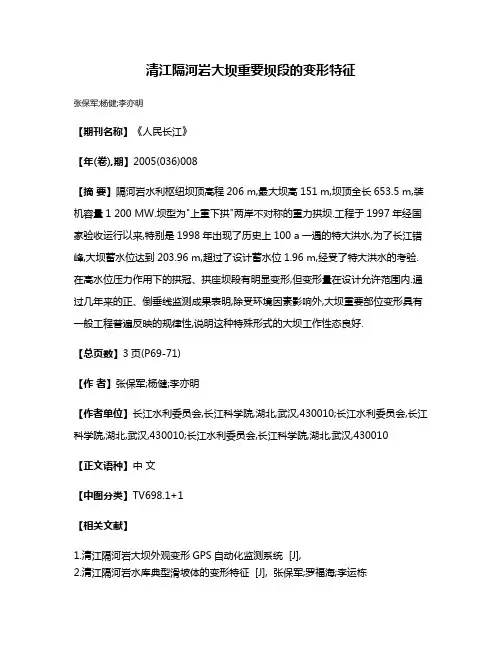

清江隔河岩大坝重要坝段的变形特征
张保军;杨健;李亦明
【期刊名称】《人民长江》
【年(卷),期】2005(036)008
【摘要】隔河岩水利枢纽坝顶高程206 m,最大坝高151 m,坝顶全长653.5 m,装机容量1 200 MW.坝型为"上重下拱"两岸不对称的重力拱坝.工程于1997年经国家验收运行以来,特别是1998年出现了历史上100 a一遇的特大洪水,为了长江错峰,大坝蓄水位达到203.96 m,超过了设计蓄水位1.96 m,经受了特大洪水的考验.在高水位压力作用下的拱冠、拱座坝段有明显变形,但变形量在设计允许范围内.通过几年来的正、倒垂线监测成果表明,除受环境因素影响外,大坝重要部位变形具有一般工程普遍反映的规律性,说明这种特殊形式的大坝工作性态良好.
【总页数】3页(P69-71)
【作者】张保军;杨健;李亦明
【作者单位】长江水利委员会,长江科学院,湖北,武汉,430010;长江水利委员会,长江科学院,湖北,武汉,430010;长江水利委员会,长江科学院,湖北,武汉,430010
【正文语种】中文
【中图分类】TV698.1+1
【相关文献】
1.清江隔河岩大坝外观变形GPS自动化监测系统 [J],
2.清江隔河岩水库典型滑坡体的变形特征 [J], 张保军;罗福海;李运栋
3.清江隔河岩大坝1998年变形分析 [J], 任德记;陆付民;周建军
4.清江隔河岩大坝泄洪闸门集控系统改造需求与解决方案 [J], 程泽斌;王靖欧
5.清江隔河岩库区茅坪滑坡变形特征及其影响因素 [J], 王尚庆
因版权原因，仅展示原文概要，查看原文内容请购买。

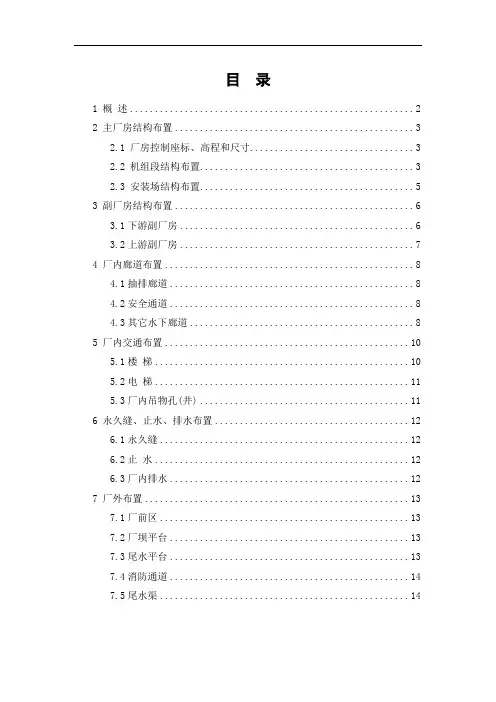

目录1 概述 (2)2 主厂房结构布置 (3)2.1 厂房控制座标、高程和尺寸 (3)2.2 机组段结构布置 (3)2.3 安装场结构布置 (5)3 副厂房结构布置 (6)3.1下游副厂房 (6)3.2上游副厂房 (7)4 厂内廊道布置 (8)4.1抽排廊道 (8)4.2安全通道 (8)4.3其它水下廊道 (8)5 厂内交通布置 (10)5.1楼梯 (10)5.2电梯 (11)5.3厂内吊物孔(井) (11)6 永久缝、止水、排水布置 (12)6.1永久缝 (12)6.2止水 (12)6.3厂内排水 (12)7 厂外布置 (13)7.1厂前区 (13)7.2厂坝平台 (13)7.3尾水平台 (13)7.4消防通道 (14)7.5尾水渠 (14)三峡左岸电站厂房水工建筑物结构及参数1 概述三峡工程左岸电站厂房，包括左岸电站的主厂房、上游副厂房及厂坝平台、下游副厂房及尾水平台、尾水渠及厂前区。

左岸厂房14台机组段长539.1m，3个安装场长l04.6m，全厂总长643.7m。

上游副厂房宽17m，厂坝平台宽14.6m，尾水平台宽19.5m，尾水平台下部为下游副厂房。

厂房右侧消防通道宽7m，左岸厂前区宽70m，长215m，主厂房四周平台高程82.00m。

尾水渠宽580m～310m，渠底高程29.90m至50.00m，在20+440.00m左右与下游纵向围堰拆除高程50.00m连接。

主厂房内安装有14台水轮发电机组及大、小桥式起重机各2台。

尾水平台上设有2台门式起重机。

上游副厂房内设有桥式起重机2台。

主变压器设在上游副厂房内。

机组的辅助设备分别布置在主厂房水轮机层、发电机层、上下游副厂房各层及安装场各层内。

安II、安III段水下部位还设有排沙孔。

2 主厂房结构布置2.1 厂房控制座标、高程和尺寸左岸厂房共布置14台机组，3个安装场段。

标准机组段及安Ⅱ、安Ⅲ段长38.3m，14号边机组段长41.20m，安I段长29m。

水工建筑物的分类及特点一、按具体水利枢纽中所起的主要作用分类①挡水建筑物：坝、闸和堤防等。

泄水建筑物：溢洪道、泄洪洞等。

②输水建筑物：输水洞、引水管、渠道。

取水建筑物：进水口、进水闸、扬水站。

②专门建筑物：电站厂、船闸、升船机、鱼道、筏道等。

④整治建筑物：用来整治河道、改善河道的水流条件，如丁坝、顺坝、导流堤、护岸等。

二、水工建筑物的分级水利水电工程中的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及其在工程中的作用和重要性划分为五级和三级。

水利水电工程中的永久性水工建筑物和临时性水工建筑物，根据其所属工程等别及其在工程中的作用和重要性划分为五级和三级。

三、水工建筑物的特点1.工作条件复杂：自重、风雪压力、地震作用、水压力、风浪等2.施工的艰巨⑴野外施工：深山老林、无路无水无电、生活难。

⑵解决河道来水：导流、截流、地下水等。

⑶地基处理：岩石开挖、洞挖、地基的复杂性。

⑷规模宏伟：工程量大、工期长、受气候影响。

四、水工建筑物的独特受地形、地质、水文、气象、技术、经济等方面的影响，各水工建筑物大小、形式不同。

五、水利枢纽对环境的影响1.淤积和冲刷：造成库区泥沙淤积，造成下游河床的冲刷下切。

2.水文状态变化：水库蓄水上游淹没、浸没等，下游地下水位下降。

3.水质的变化：水温下降、水质改善的。

4.气候的变化：蒸发大，形成小气候，降雨增加。

5.地震的影响：水库诱发地震（大库容）6.对渔业影响：发展水产养殖，对野生鱼的回游形成障碍，需专门考虑。

六、对国民经济影响巨大投资巨大、影响国家经济发展；防洪、供水、发电等关系到国计民生大事；水库移民问题复杂，影响深远；如规划、设计不当，很难改正；水库大坝失事：对国民经济、下游人民；群众生命、财产造成极大损失；水库形成避暑、旅游场所。

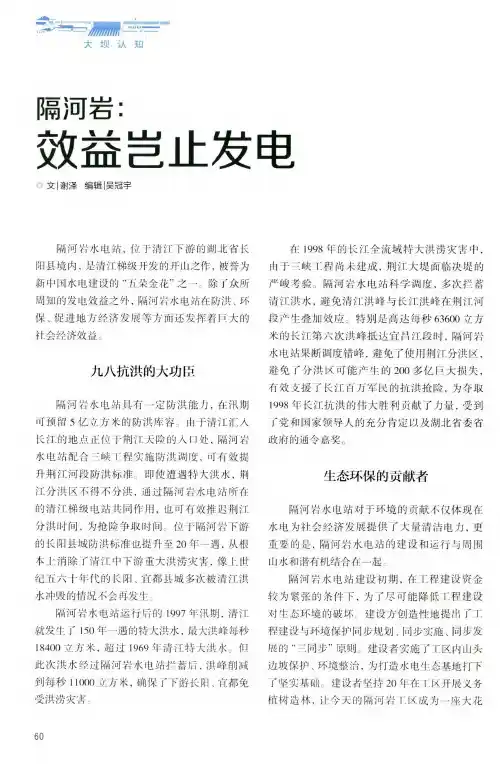

■^三“工工'.."""11^lllllllllllllllllllllllllllimilHIUlinil大坝认知’隔间岩：效益岂止发电文I谢泽编辑I吴冠宇隔河岩水电站，位于清江下游的湖北省长阳县境内，是清江梯级开发的开山之作，被誉为新中国水电建设的“五朵金花”之一。

除了众所周知的发电效益之外，隔河岩水电站在防洪、环保、促进地方经济发展等方面还发挥着巨大的社会经济效益。

九八抗洪的大功臣隔河岩水电站具有一定防洪能力.在汛期可预留5亿立方米的防洪库容。

由于清江汇入长江的地点正位于荆江天险的入口处，隔河岩水电站配合三峡工程实施防洪调度，可有效提升荆江河段防洪标准。

即使遭遇特大洪水，荆江分洪区不得不分洪，通过隔河岩水电站所在的清江梯级电站共同作用，也可有效推迟荆江分洪时间，为抢险争取时间。

位于隔河岩下游的长阳县城防洪标准也提升至20年一遇，从根本上消除了清江中下游重大洪涝灾害，像上世纪五六十年代的长阳、宜都县城多次被清江洪水冲毁的情况不会再发生；隔河岩水电站运行后的1997年汛期.清江就发生了150年一遇的特大洪水，最大洪峰每秒18400立方米.超过1969年清江特大洪水：但此次洪水经过隔河岩水电站拦蓄后，洪峰削减到每秒11000立方米，确保了下游长阳、宜都免受洪涝灾害在1998年的长江全流域特大洪涝灾害中,由于三峡工程尚未建成，荆江大堤面临决堤的严峻考验。

隔河岩水电站科学调度，多次拦蓄清江洪水，避免清江洪峰与长江洪峰在荆江河段产生叠加效应。

特别是高达每秒63600立方米的长江第六次洪峰抵达宜昌江段时，隔河岩水电站果断调度错峰，避免了使用荆江分洪区,避免了分洪区可能产生的200多亿巨大损失,有效支援了长江百万军民的抗洪抢险，为夺取1998年长江抗洪的伟大胜利贡献了力量，受到了党和国家领导人的充分肯定以及湖北省委省政府的通令嘉奖。

生态环保的贡献者隔河岩水电站对于环境的贡献不仅体现在水电为社会经济发展提供了大量清洁电力，更重要的是，隔河岩水电站的建设和运行与周围山水和谐有机结合在一起隔河岩水电站建设初期，在工程建设资金较为紧张的条件下，为了尽可能降低工程建设对生态环境的破坏建设方创造性地提出了丁.程建设与环境保护同步规划、同步实施、同步发展的“三同步”原则建设者实施了工区内山头边坡保护、环境整治，为打造水电生态基地打下了坚实基础建设者坚持20年在工区开展义务植树造林，让今天的隔河岩工区成为一座大花60园，与清江整体口然环境融为一体。
