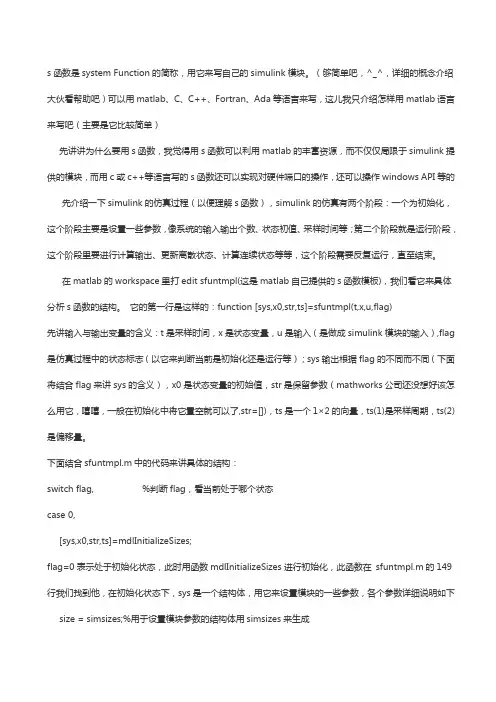

MATLAB S-Function是一种特殊的M文件函数，用于创建自定义的Simulink模块。它允许用户编写自己的Simulink块，以扩展Simulink的功能和适应特定的应用需求。在MATLAB中，S-Function通过定义M文件和一组参数来实现。
在使用MATLAB S-Function时，参数起着至关重要的作用。参数用于在S-Function和Simulink模型之间进行数据传递和通信。它们可以控制S-Function的行为，影响模型的仿真结果，以及改变模型的外部接口。了解和熟练使用S-Function参数是使用MATLAB进行模型开发和仿真的重要技能。
接下来，我们将详细介绍MATLAB S-Function参数的使用方法和技巧，帮助用户更好地理解和应用S-Function。
一、S-Function参数的作用
S-Function参数是S-Function的输入和输出。它们可以用于以下几个方面：
1. 控制S-Function的行为。通过设置参数来开启或关闭某些功能，调整模型的参数等。
2. 设置S-Function的输入和输出端口。参数可以指定输入和输出端口的数量、名称、类型等。
3. 传递数据到S-Function中。参数可以作为S-Function的输入，传递数据到S-Function中，影响S-Function的行为和输出结果。
4. 从S-Function中获取数据。参数可以作为S-Function的输出，将S-Function的计算结果返回给Simulink模型其他部分使用。
二、S-Function参数的定义和声明
在编写S-Function时，首先需要定义和声明参数。通常，参数的定义和声明是在S-Function的初始化函数中完成的。以下是一个简单的示例：
```matlab
function [sys,x0,str] = sfun(t,x,u,flag,param1,param2,param3)
switch flag
case 0 Initialization
[sys,x0,str] = mdlInitializeSizes(param1,param2,param3);
case 3 Outputs
sys = mdlOutputs(t,x,u,param1,param2,param3);
case {1, 2, 4, 9} Unused flags
sys = []; otherwise
error(['Unhandled flag = ',num2str(flag)]);
end
end
function [sys,x0,str,ts] =
mdlInitializeSizes(param1,param2,param3)
Initialize the state x
x0 = 0;
sys = 0;
Return the details of the S-function
sizes = simsizes;
sizes.NumContStates = 0;
sizes.NumDiscStates = 1;
sizes.NumOutputs = 1;
sizes.NumInputs = 1;
sizes.DirFeedthrough = 1;
sizes.NumSampleTimes = 1;
sys = simsizes(sizes);
str = [];
ts = [0 0];
end
function sys = mdlOutputs(t,x,u,param1,param2,param3)
Compute the output of the S-function
y = u(1) + param1 * u(1) + param2 * u(1)^2 + param3 * u(1)^3;
sys = y;
end
```
在上面的例子中，我们定义了三个参数param1、param2和param3，并在初始化函数和输出函数中使用了这些参数。
三、S-Function参数的使用方法
在使用S-Function参数时，一般需要遵循以下几个步骤：
1. 在S-Function的初始化函数中接收参数。在初始化函数中，通过函数的输入参数来接收参数值，并进行初始化设置。
2. 在S-Function的执行函数中使用参数。在执行函数中，使用参数来控制S-Function的行为，计算输出结果等。
3. 在Simulink模型中设置参数数值。在Simulink模型中，可以为S-Function的参数设置具体的数值，以影响S-Function的行为和输出结果。
通过以上步骤，可以灵活地使用S-Function参数，实现对S-Function的定制化和扩展。
四、S-Function参数的常见问题和解决方法
在使用S-Function参数时，可能会遇到一些常见问题，例如参数设置错误、参数传递不正确等。针对这些问题，可以采取以下一些解决方法：
1. 仔细阅读S-Function参数的文档。在使用S-Function参数时，建议仔细阅读S-Function的文档，了解参数的含义和使用方法。
2. 调试参数传递过程。可以通过在S-Function中打印参数数值，或者使用调试工具来验证参数传递的正确性。
3. 查阅相关资料和论坛。在遇到问题时，可以查阅相关的资料和论坛，寻求帮助和解决方法。
通过以上方法，可以及时解决S-Function参数的使用问题，保证模型的正确性和稳定性。
S-Function参数是MATLAB S-Function的重要组成部分，对S-Function的行为和输出结果起着至关重要的作用。了解和熟练使用S-Function参数，对于进行模型开发和仿真工作至关重要。希望通过本文的介绍，读者能够更加深入地理解和应用S-Function参数，并在实际工作中取得更好的效果。
