matlab中s-function用法
创建一个有1输入(2维)，2输出(1维)，3个参数，还有全局变量的s-function。
1.新建sfunction的C语言文件
打开simulink，点击User-Defined Functions里面的S-Function
Examples。这个里面有多个语言版本的模板，有C，C++，Ada，Fortran和M语言的版本，其实都大同小异，只要了解几个函数就很容易使用了。 选择C语言的版本:从S-function模块中选择C-file S-functions里面的Basic C-MEX
template。打开后，另存为自己的模块名字，如test.c。
下面我们来分析代码:
#define S_FUNCTION_NAME test//这里把文件名sfuntmpl_basic修改为test
#define S_FUNCTION_LEVEL 2
#include "simstruc.h"
//程序里面要用到的头文件在这里引用，如“math.h”等。
float global_var; //定义全局变量
static void mdlInitializeSizes(SimStruct *S)
{
//这个函数用来设置输入、输出和参数的。
ssSetNumSFcnParams(S, 3); /*设置参数个数，这里为3 */
if (ssGetNumSFcnParams(S) != ssGetSFcnParamsCount(S)) {
return;
}
; ssSetNumContStates(S, 0);//设置连续状态的个数，缺省为0 ssSetNumDiscStates(S, 0);//设置离散状态的个数，缺省为0;
if (!ssSetNumInputPorts(S, 1)) return;//设置输入变量的个数，这里为1
1

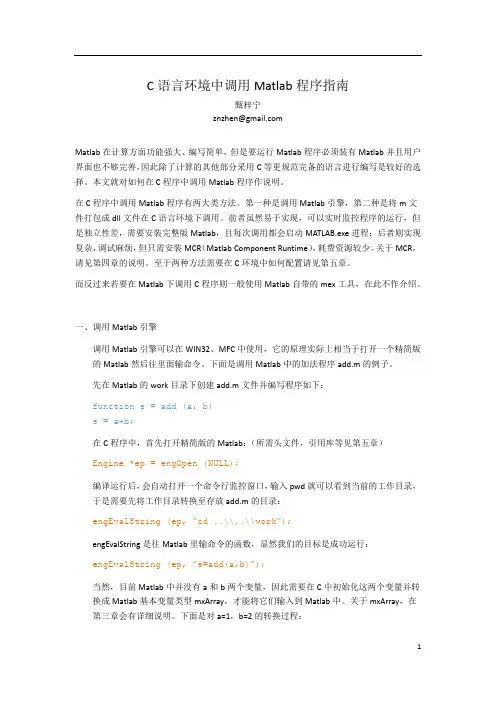

C语言环境中调用Matlab程序指南
甄梓宁 znzhen@
Matlab在计算方面功能强大、编写简单，但是要运行Matlab程序必须装有Matlab并且用户
界面也不够完善，因此除了计算的其他部分采用C等更规范完备的语言进行编写是较好的选
择。本文就对如何在C程序中调用Matlab程序作说明。
在C程序中调用Matlab程序有两大类方法。第一种是调用Matlab引擎，第二种是将m文
件打包成dll文件在C语言环境下调用。前者虽然易于实现，可以实时监控程序的运行，但
是独立性差，需要安装完整版Matlab，且每次调用都会启动MATLAB.exe进程；后者则实现
复杂，调试麻烦，但只需安装MCR（Matlab Component Runtime），耗费资源较少。关于MCR，
请见第四章的说明。至于两种方法需要在C环境中如何配置请见第五章。
而反过来若要在Matlab下调用C程序则一般使用Matlab自带的mex工具，在此不作介绍。
一、调用Matlab引擎
调用Matlab引擎可以在WIN32、MFC中使用，它的原理实际上相当于打开一个精简版
的Matlab然后往里面输命令。下面是调用Matlab中的加法程序add.m的例子。
先在Matlab的work目录下创建add.m文件并编写程序如下：
function s = add (a, b)
s = a+b;
在C程序中，首先打开精简版的Matlab：（所需头文件，引用库等见第五章）
Engine *ep = engOpen (NULL);
编译运行后，会自动打开一个命令行监控窗口，输入pwd就可以看到当前的工作目录，
于是需要先将工作目录转换至存放add.m的目录：
engEvalString (ep, ”cd ..\\..\\work”);
engEvalString是往Matlab里输命令的函数，显然我们的目标是成功运行：
engEvalString (ep, ”s=add(a,b)”);

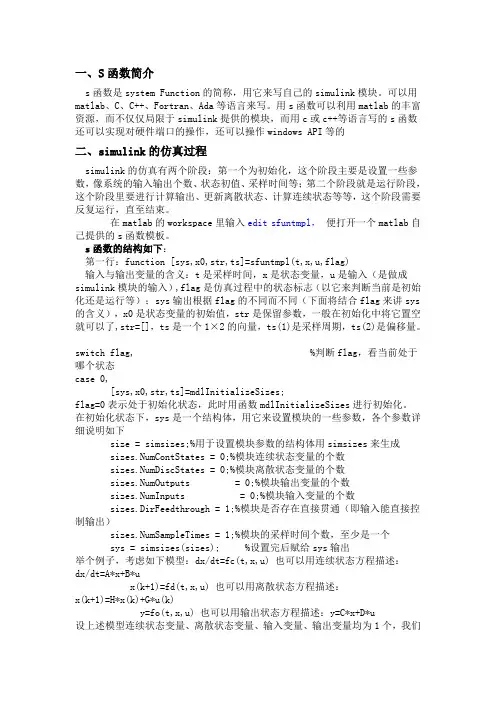

一、S函数简介
s函数是system Function的简称，用它来写自己的simulink模块。可以用matlab、C、C++、Fortran、Ada等语言来写。用s函数可以利用matlab的丰富资源，而不仅仅局限于simulink提供的模块，而用c或c++等语言写的s函数还可以实现对硬件端口的操作，还可以操作windows API等的
二、simulink的仿真过程
simulink的仿真有两个阶段：第一个为初始化，这个阶段主要是设置一些参数，像系统的输入输出个数、状态初值、采样时间等；第二个阶段就是运行阶段，这个阶段里要进行计算输出、更新离散状态、计算连续状态等等，这个阶段需要反复运行，直至结束。
在matlab的workspace里输入edit sfuntmpl， 便打开一个matlab自己提供的s函数模板。
s函数的结构如下：
第一行：function [sys,x0,str,ts]=sfuntmpl(t,x,u,flag)
输入与输出变量的含义：t是采样时间，x是状态变量，u是输入（是做成simulink模块的输入）,flag是仿真过程中的状态标志（以它来判断当前是初始化还是运行等）；sys输出根据flag的不同而不同（下面将结合flag来讲sys的含义），x0是状态变量的初始值，str是保留参数，一般在初始化中将它置空就可以了,str=[]，ts是一个1×2的向量，ts(1)是采样周期，ts(2)是偏移量。
switch flag, %判断flag，看当前处于哪个状态
case 0,
[sys,x0,str,ts]=mdlInitializeSizes;
flag=0表示处于初始化状态，此时用函数mdlInitializeSizes进行初始化。
在初始化状态下，sys是一个结构体，用它来设置模块的一些参数，各个参数详细说明如下
size = simsizes;%用于设置模块参数的结构体用simsizes来生成
