![一种多功能治疗盘[实用新型专利]](https://img.taocdn.com/s1/m/ade5fa2a0c22590103029dcb.png)
专利名称：一种多功能治疗盘专利类型：实用新型专利
发明人：邱思瑜,姚美燕
申请号：CN201520403914.2申请日：20150611
公开号：CN204798025U
公开日：
20151125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能治疗盘，包括治疗盘、试管架和注射器针头座，所述治疗盘成长方体盒状，在治疗盘长边一侧连接有试管架和注射器针头座。
本实用新型的有益效果是：满足临床抽血、放置、分离所需，具有以下优点：(1)注射器针头座高效脱卸各类锐器，有效避免“针刺伤”减少从业风险。
(2)"三合一"多功能针座，由轻型塑料材质制成，采用镂空设计，设计插入式固定板，使用轻便且节省材料。
(3)保证血液试管垂直放置，条理分类，便于收集，且避免因放置不当导致的医疗污染。
(4)设计尺寸不仅符合实际使用需求，而且符合人体工程学。
申请人：浙江省人民医院
地址：310014 浙江省杭州市上塘路158号
国籍：CN
代理机构：杭州九洲专利事务所有限公司
代理人：张羽振
更多信息请下载全文后查看。

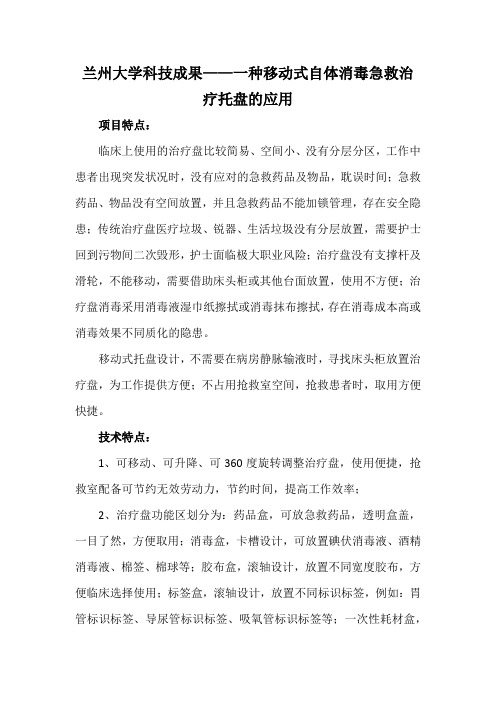

兰州大学科技成果——一种移动式自体消毒急救治
疗托盘的应用
项目特点：
临床上使用的治疗盘比较简易、空间小、没有分层分区，工作中患者出现突发状况时，没有应对的急救药品及物品，耽误时间；急救药品、物品没有空间放置，并且急救药品不能加锁管理，存在安全隐患；传统治疗盘医疗垃圾、锐器、生活垃圾没有分层放置，需要护士回到污物间二次毁形，护士面临极大职业风险；治疗盘没有支撑杆及滑轮，不能移动，需要借助床头柜或其他台面放置，使用不方便；治疗盘消毒采用消毒液湿巾纸擦拭或消毒抹布擦拭，存在消毒成本高或消毒效果不同质化的隐患。
移动式托盘设计，不需要在病房静脉输液时，寻找床头柜放置治疗盘，为工作提供方便；不占用抢救室空间，抢救患者时，取用方便快捷。
技术特点：
1、可移动、可升降、可360度旋转调整治疗盘，使用便捷，抢救室配备可节约无效劳动力，节约时间，提高工作效率；
2、治疗盘功能区划分为：药品盒，可放急救药品，透明盒盖，一目了然，方便取用；消毒盒，卡槽设计，可放置碘伏消毒液、酒精消毒液、棉签、棉球等；胶布盒，滚轴设计，放置不同宽度胶布，方便临床选择使用；标签盒，滚轴设计，放置不同标识标签，例如：胃管标识标签、导尿管标识标签、吸氧管标识标签等；一次性耗材盒，
卡槽设计，根据需求调整，根据需求选择各型号空针、留置针、贴膜等；
3、支撑杆，安装3个直径20cm铁框，可360度活动，铁框可放置小桶，可装医疗垃圾、生活垃圾、锐器盒，方便护士在床边垃圾分类，更加符合医疗垃圾的处置原则，减少护士垃圾二次处理的工作程序，降低针刺伤及医疗垃圾污染的情况，降低护理人员的职业风险。
应用情况：
本项技术还未在临床上实用，等待进一步研发。
静脉注射治疗盘的设计与应用林莉【期刊名称】《护理研究》【年(卷),期】2012(026)034【总页数】1页(P3264)【关键词】静脉注射;治疗盘;设计;应用【作者】林莉【作者单位】200135,上海市浦东新区公利医院【正文语种】中文【中图分类】R47静脉输液是临床病人最为常见的治疗途径，也是最常见的护理操作项目之一。
目前静脉输液工作量大，护士在操作过程中需遵循医院感染控制标准、静脉输液操作流程、职业防护标准等多项职业规范要求。
在执行各项规范时，护士须做到严格遵守无菌操作原则，物品分类放置，按照流程按序操作，垃圾分类处置，注意职业防护，预防针刺伤等。
因此，护士在执行静脉输液操作过程中，治疗盘选择是否合适关乎医疗质量和护理安全。
目前临床使用的静脉注射治疗盘常因缺乏科学设计，不能满足临床护士实践操作需求，存在以下问题：①治疗盘各区区分不清晰，不符合护理质控标准；②治疗盘内各物品放置空间小，设置不合理，不方便临床使用，影响护士执行各项规范的依从性和工作效率；③垃圾缺乏分类放置，不符合医院感染控制要求，也不便于下一步处置；④缺少利器盒，用后的注射针头不能分类安全放置，易引起针刺伤；⑤治疗盘多使用金属材质，色彩单一，不够灵巧轻便，清洗消毒也不够方便。
因此，自行设计了一种静脉注射治疗盘，经临床使用，效果满意。
现介绍如下。
1.1 材料该治疗盘所述治疗盘主体的长度为40 cm，宽度为32 cm。
采用蓝色半透明轻型塑料材质。
包括呈矩形容器状的治疗盘主体，内设有注射器置放盒、嵌入式垃圾盒、采血试管架、可拆卸分隔架。
1.2 制作①嵌入式垃圾盒、采血试管架及可拆卸分隔架依次排列在治疗盘主体内。
②注射器置放盒设于嵌入式垃圾盒、采血试管架、可拆卸分隔架的一侧。
③可拆卸分隔架呈格子形将其所在区域划分成多个置物区域，并通过卡嵌的方式与治疗盘主体相连。
④治疗盘主体内还设有清洁止血带放置区，位于采血试管架的一侧。
⑤嵌入式垃圾盒由4部分组成，分别为感染性垃圾盒、生活型垃圾盒、损伤性垃圾盒、污染止血带放置区。
![一种治疗盘[实用新型专利]](https://img.taocdn.com/s1/m/63b019c47375a417876f8f75.png)
专利名称：一种治疗盘
专利类型：实用新型专利
发明人：姚荣芳
申请号：CN201220733281.8申请日：20121227
公开号：CN203042496U
公开日：
20130710
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种治疗盘，包括有盘体，其特征在于：所述盘体的两侧设有把手，所述盘体的底部四角分布有定位柱，所述盘体上方设有盖板，所述盘体的口部设有台阶面，所述盖板与台阶面配合，所述盖板的上端面分布有与定位柱配合的定位孔和提手。
本实用新型结构设计合理，拿取、使用方便，通过隔板的结构设计，放置物品时不容易错乱，同时通过定位柱和定位孔的结构设计，容易叠加放置方便拿，而且倒污方便，特别是在无菌操作中，避免因为拿治疗盘而污染无菌区和无菌手套。
申请人：安徽医学高等专科学校
地址：230601 安徽省合肥市经开区芙蓉路632号
国籍：CN
代理机构：安徽合肥华信知识产权代理有限公司
代理人：余成俊
更多信息请下载全文后查看。
一种新型实用治疗盘在临床中的运用治疗盘是临床护士在工作中常用的用具，采血、接瓶、注射等操作中必不可少。
随着静脉治疗理念的更新，护理行为操作规范化的要求。
目前常用的治疗盘是普通的长方形托盘，它临床使用存在的弊端:（1）物品摆放散乱，且无菌物品与非无菌物品分割不清，空间利用度不够。
（2）抽吸好的药液的注射器直接放置在治疗盘内易造成污染，不符合操作规范的要求。
(3)治疗车上通常会放有利器盒，护士执行单个治疗及拔针时因嫌麻烦及推车噪音问题不习惯使用治疗车，将针头分离在弯盘内易发生针刺伤危险。
(4)在早晨批量采血工作中，采血护士需一手拿治疗盘，一手拿采血架给工作造成极大不便，容易造成针刺伤及护理差错。
(5)医疗废物放在治疗盘内易造成污染，每次操作完毕需清洗治疗盘。
(6)消毒液的容器不能固定在治疗盘内，在护士操作时容易被碰倒，有时遇到抢救比较急时，盘内的物品易随之移动也易碰倒，造成交叉污染。
针对临床护理工作中治疗盘功能的不足，2019年1月以来，经过临床应用，与传统治疗盘相比，效果满意，现介绍如下：1010119121 2 37 846556治疗盘体；2.消毒液；3.隔离板；4.无菌隔；5.放置一次性输液用具；6.使用过压脉带盒7.滑槽；8.污物杯；9.利器盒；10.旋转挂钩11.双层多孔采血固定架；12.治疗盘手柄1.材料与制作2019年1月-2020年1月将200例颅脑损伤患者随机分为实验组和对照组各100例。
其中男140例，女60例，年龄14-72岁，平均29±3.7岁。
在住院期间使用传统治疗盘进行各项操作；观察组使用新型治疗盘进行护理操作。
由资格相当的护士按操作程序进行操作，对一年中的护理质量进行统计并进行汇总，护士满意率为科室自制满意度调查表统计后生成。
2.结果（见表一）表1两组使用情况比较组别例数操作方便省时省力护士满意率污染情况针刺伤护理差错总体满意度 % 例（%）例（%）实验组 100 98 99 98 98 98 98 98.1%对照组 100 56 62 66 50 65 56 59.1%由表1可看出，实验组满意度均明显优于对照组，P均＜0.05。
专利名称：一种治疗盘
专利类型：实用新型专利
发明人：李萌,郭园丽,杨彩侠,张琳,刘艳丽申请号：CN202020310650.7
申请日：20200313
公开号：CN211962214U
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种治疗盘，包括治疗盘本体、位于治疗盘本体的上表面且开口向上的放置槽，所述放置槽内设有第一隔板、位于第一隔板的第二隔板，第一隔板和第二隔板将放置槽由左至右依次分为摆台区、第一无菌区和第二无菌区，治疗盘本体的左侧面设有用于盛放污染物的弯盘，弯盘与治疗盘本体可拆卸连接，本实用新型无菌区、摆台区和弯盘的设置，便于减少传染病在临床上的传播，减少感染率，严格按照无菌操作摆放原则，减少跨越无菌区，加强医护人员的无菌改观念，规范临床护理操作技能。
申请人：郑州大学第一附属医院
地址：450000 河南省郑州市二七区建设东路1号
国籍：CN
代理机构：郑州科维专利代理有限公司
代理人：赵继福
更多信息请下载全文后查看。
专利名称：一种临床用血糖仪治疗盘专利类型：实用新型专利
发明人：李雪萍
申请号：CN201620065524.3
申请日：20160122
公开号：CN205460140U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种临床用血糖仪治疗盘，包括治疗盘本体，所述治疗盘本体分为竖直方向排列的第一存放区和第二存放区；所述第一存放区水平方向上分为血糖仪存放槽、试纸酒精存放槽和备用物存放槽；所述第二存放区水平方向上分为针头存放槽、棉签存放槽和废弃物存放区；所述第一存放区和第二存放区上的各个存放槽的长度的比例为2:1:4；还包括白板插槽，所述白板插槽设于所述治疗盘本体的背侧板上，其从左端直至右端。
本实用新型提供了一种结构简单、设计合理、安全实用的临床用血糖仪治疗盘，其不仅根据血糖测试将该治疗盘分为各个存放区，同时该设置了专门的污物存放区；其有效提高了医护人员的工作效率。
申请人：李雪萍
地址：甘肃省兰州市城关区东岗西路1号
国籍：CN
更多信息请下载全文后查看。
研究论著RESEARCH WORK引言治疗盘是临床护士在进行静脉输液、注射给药、抽取血液标本等操作中必不可少的工具[1]，可用于放置注射器、消毒液、棉签、试管等医疗用品。
传统治疗盘为不锈钢所制的方形托盘，物品摆放无明确功能分区，多种物品集中放置；有菌区域与无菌区域未有效隔离，易发生交叉感染；单次操作时，医疗锐器无固定放置点，增加职业暴露的风险。
医护人员被尖锐器具刺伤，有感染相关疾病的风险[2]。
据估计，医疗锐器伤每年在英国约发生10万次，在德国每年约发生50万次，全球医疗工作者中，大约40%的HBV和HCV感染以及2.5%的HIV感染可归因于职业锐器暴露[3]。
在我国，护士是职业暴露发生率最高的人群，主要的暴露方式是锐器伤，使用合理的锐器收集盒是针刺伤预防策略的最有效措施之一[4-5]。
为明确治疗盘功能分区，降低医护人员的职业暴露风险，本研究设计并制作一种可拆卸安全型治疗盘，临床应用效果较好，已申请国家实用新型专利（专利号：ZL 2015 2 0477489.1），完成了成果转化，现介绍如下。
1 设计与使用方法1.1 可拆卸安全型治疗盘的设计传统治疗盘是搪瓷或不锈钢方形托盘，由于其空间有一种可拆卸安全型治疗盘的设计及应用陈兰兰1,2，杨雪1，陈凤1,2，王益平11. 西南医科大学附属中医医院心脑病科，四川泸州 646000；2. 西南医科大学，四川泸州 646000[摘 要] 目的 设计一种可拆卸安全型治疗盘，以减少临床护士针刺伤的发生。
方法将治疗盘分为无菌用物放置区、消毒液放置区、锐器处置区，锐器处置区安置一次性可拆卸锐器盒，并设有医用针头拔出装置。
将我院465名护士按科室随机分为对照组和试验组，对照组使用传统不锈钢治疗盘，试验组使用可拆卸安全型治疗盘，观察2016年1月至今两组护士针刺伤发生例数及其使用治疗盘的满意度。
结果试验组针刺伤发生率低于对照组，在针头未及时处理、回套针帽、处置医疗废物等操作环节可降低护士针刺伤的发生率，差异有统计学意义（P＜0.05）；试验组治疗盘使用满意度高于对照组，差异有统计学意义（P＜0.05）。
结论可拆卸安全型治疗盘减少了护士针刺伤的发生率，可提高治疗盘临床使用的满意度，对护理用具的革新具有理论和实践意义。
[关键词] 可拆卸治疗盘；锐器处置；针刺伤；使用满意度Design and Application of a Detachable Safety Treatment TrayCHEN Lanlan1,2, YANG Xue1, CHEN Feng1,2, WANG Yiping11. Department of Cardiology and Encephalopathy, The Affiliated TCM Hospital of Southwest Medical University, Luzhou Sichuan646000, China; 2. Southwest Medical University, Luzhou Sichuan 646000, ChinaAbstract: Objective A detachable safety treatment tray was designed to reduce the incidence of needlestick injuries in clinical practice. Methods The treatment tray was divided into sterile product placement area, disinfectant placement area and sharp instrument disposal area. A disposable detachable sharp instrument box was placed in sharp instrument disposal area, which was equipped with a medical needle extraction device. A total of 465 nurses from our hospital were randomly divided into the control group and the experimental group according to their department. The control group used traditional stainless steel treatment plates, and the experimental group used the detachable safety treatment tray. The number of needlestick injuries from January 2016 upto now and the satisfaction of two groups were observed. Results The incidence of needlestick injury in the experimental group was lower than that in the control group (P<0.05), which mainly referred to the operation steps, including unhandled needles in time, returning needle caps, and disposal of medical waste. The satisfaction rate with the treatment tray in the experimental group was higher than that in the control group (P<0.05). Conclusion The detachable safety treatment tray reduces the incidence of needlestick injuries of nurses, and improves the satisfaction of treatment trays in clinical use. This design has theoretical and practical significance for the innovation of nursing appliances.Key words: detachable treatment tray; sharp instrument disposal; needlestick injury; user satisfaction[中图分类号]TH789 [文献标识码] Adoi：10.3969/j.issn.1674-1633.2019.03.018 [文章编号] 1674-1633(2019)03-0060-04收稿日期：2018-08-29 修回日期：2018-09-19基金项目：泸州市科技计划项目（2015LZCYD-S08(3/5)）。
专利：国家实用新型专利（ZL 2015 2 0477489.1）。
通讯作者：王益平，主任护师，主要从事临床护理研究。
通讯作者邮箱：1292516030@研究论著RESEARCH WORK限，进行护理操作时不但物品摆放凌乱，且无菌物品与非无菌物品分割不清[6]。
为克服传统治疗盘的缺陷，该新型治疗盘采用轻型塑料材质制作，并进行严格的功能分区，设有无菌用物放置区、消毒液放置区、锐器处置区三个功能区域。
无菌用物放置区为该治疗盘的主区，用于放置护理操作用物。
安尔碘消毒液具有作用快、持续杀菌、对皮肤黏膜刺激小、无须脱碘的特点[7]，将其固定放置于消毒液放置区，可有效避免抢救时液体倾倒。
何为等[8]调查发现，整理垃圾用物是操作中针刺伤发生率最高的环节。
传统治疗盘无专门的锐器盒插孔，污染锐器产生后往往暴露在托盘中，治疗结束后需护理人员再次整理用物，增加了针刺伤的风险。
基于此，可拆卸安全型治疗盘在锐器处置区设有一次性可拆卸锐器盒，锐器盒入口处的医疗针头分离装置确保安全分离针头，滑盖开关方便护理人员对已用锐器盒进行整体处置。
可拆卸安全型治疗盘具体设计，见图1；其成果转化实物图，见图2。
1.2 可拆卸安全型治疗盘的使用方法使用前，将一次性可拆卸锐器盒固定于治疗主盘上，并确保锐器盒的稳定性；左上方的固定底座分别放置安尔碘消毒液和一次性污物收纳盒；治疗主盘中盛放操作所需物品。
使用过程中，打开锐器盒滑盖，利用医疗针头处理装置即可分离针头，治疗盘闲置时关上滑盖；其他医疗废物，放入一次性污物收纳盒中暂存。
使用后，一次性污物收纳盒放入医疗垃圾桶里，治疗主盘用消毒液擦拭消毒。
当锐器盒内物品盛至3/4容量时[9]，将其取下送至医疗垃圾暂存处进行整体处理，治疗主盘进行浸泡消毒后待干，重新安装新的一次性可拆卸锐器盒备用。
2 临床应用2.1 临床资料采用方便抽样法，将可拆卸安全型治疗盘应用于我院临床科室中。
纳入愿意使用可拆卸安全型治疗盘并同意参与本研究的科室；排除不使用治疗盘的科室。
本研究最终纳入34个科室共465名护士，采用随机数字法将研究科室分为对照组和试验组各17个，每个科室各分配8个治疗盘，对照组231名护士使用传统不锈钢治疗盘进行护理操作，试验组234名护士则采用可拆卸安全型治疗盘。
2.2 研究方法2.2.1 医疗锐器感染培训（1）培训目的。
通过对医务人员进行医院感染相关知识的培训，可以降低医院感染的发生率[10]。
故在研究过程中定期组织所有研究对象进行医疗锐器感染培训，旨在提高其职业防护观念，预防在工作中发生职业损伤。
（2）培训内容。
采取理论授课、操作演示和文字宣传等多种形式进行培训。
培训内容包括：① 医院感染的概念；② 医院感染的危害与现状；③ 医院感染的控制；④ 手卫生知识；⑤ 医疗废物的分类处理；⑥ 职业暴露的预防与控制等。
由于临床实践中在进行集中护理操作时，通常将用物置于治疗车上，推入病房进行操作，但治疗车存在体积大、易发出噪音等不足，进行单次操作且用物较少时，往往采用治疗盘放置用物。
因此，在培训中，着重讲解使用治疗盘进行单次操作时的职业防护，如操作前进行环境安全和患者配合度的评估，确保操作环境光线充足，安全可行；护理治疗活动中，提高职业防护意识，做好标准预防工作，禁止双手回套针帽等高危操作；护理活动结束后，规范处理医疗废弃物，使用后的注射器、输液器应分离针头，将锐器投入锐器盒内，锐器盒收集至3/4容量时停止使用，以减少刺伤的机会；同时普及职业暴露后的处理原则、上报流程及可疑感染的处理要点，以便能够正确、及时应对职业暴露事件。
