八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。
4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。
7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。
【2019最新】中考物理试题调研题型17 光学作图word版母题探究类型一画光路图典例69如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明．请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图．解析：先根据平面镜成像作出灯S的像S'（过S作平面镜的垂线并延长到S'，使S'和S到平面镜的距离相等），然后连接S'A，则这条线在平面镜正面（右边）的部分就是反射光线，它和平面镜的交点就是入射点，连接S和入射点作出入射光线就可以完成作图，【答案】如图所示．典例70如图所示，一束光从半球面上的A．点沿半径方向射人半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射人玻璃砖到射出玻璃砖的完整光路图，解析：光线AO沿半径方向射向圆心O，由于AO垂直于圆弧，所以不改变传播方向，所以直接射向圆心D，在O点同时发生反射和折射，反射光线OC也垂直于圆弧，故也不改变传播方向射出；光由玻璃斜射入空气时，折射角大于入射角（折射光线OB偏离法线）．【答案】如图所示．类型二画出平面镜的位置典例71OA为光源S发出的一条光线SO经平面镜后的反射光线．请在图中画出平面镜的位置，并标出入射角i和反射角r.解析：法线平分入射光线与反射光线之间的夹角，平面镜垂直于法线放置．【答案】如图所示．类型三作出物体在平面镜中成的像典例72如图所示，MN是竖直放置的平面镜，请画出字母“L”在平面镜中的像【答案】如图所示．题型攻略1．凡是光线都要加箭头，表示光传播的路径，光线与光线之间要连接好，不要断开，法线和其他辅助线都用虚线且不加箭头；2．分清入射光线、反射光线和折射光线的方向．记住人眼不是光源，不能从人眼发出光线；3．分清实像和虚像，，表示时，实像用实线，虚像用虚线；4．会根据光路特点、成像性质、光路的可逆性作图，举一反三典例73如图所示，试画出点光源S．发出的一条光线经平面镜反射后经过A点的光路图．【答案】光路图如图所示．典例74如图所示，小聪通过一平面镜看到小猫要偷吃小鱼．图中画出了入射光线和反射光线，但未标出光的传播方向．请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜．【答案】如图所示．典例75如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹，要求在斜面处标出法线．【答案】如图所示．典例76请在图中作出物体AB在平面镜MN中所成的虚像．【答案】如图所示．。
中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像A′B′．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像A′，再连接A′B，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AA′，BB′，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，S′即为S经过水面反射形成的虚像S′，连接S′P，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点S′，然后连接S′M交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像A′B′．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像A′B′的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点S′．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像A′B′的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点S′，连接SS′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过S′，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。

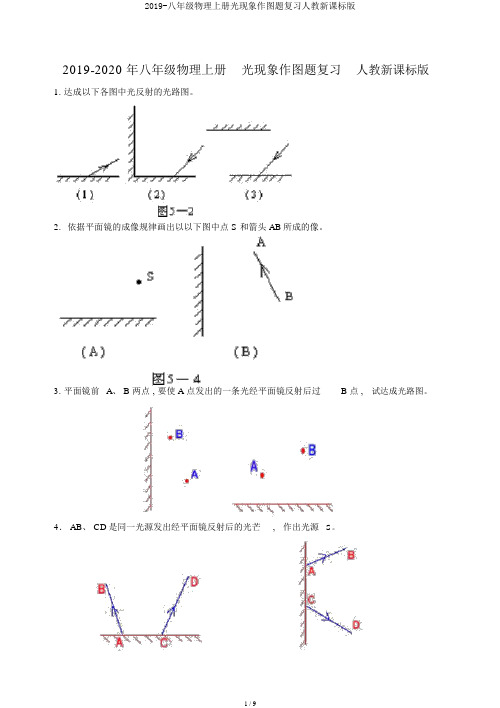

2019-2020 年八年级物理上册光现象作图题复习人教新课标版1.达成以下各图中光反射的光路图。
2.依据平面镜的成像规律画出以以下图中点 S 和箭头 AB所成的像。
3. 平面镜前A、 B 两点 , 要使 A 点发出的一条光经平面镜反射后过 B 点 ,试达成光路图。
4． AB、 CD是同一光源发出经平面镜反射后的光芒,作出光源S。
6.画出图③中的入射光芒，标进出射角、反射角及其大小。
7.达成图④中的光路图。
8.图⑤为同一条光芒的入射光芒和反射光芒，请画出平面镜。
9.依据平面镜成像规律，画出图⑦中AB在平面镜中的像 A′B′。
10.画出图⑥中眼睛看到发光点A 的光路图。
11. 在图⑨中，依据图中的两条反射光芒，找出发光点S 并达成光路。
12．在图 8 中， A 点发出的光芒经反射后过 B 点，请作出光路图。
13．经过增添入射光芒或许反射光芒达成以下各光路图。
(c)14．太阳光芒跟水平方向成40°角，要想使太阳光芒照亮井底，作图说明应该把平面镜放在跟水平方向成多大角度的地点上？15．作出物体AB在平面镜中所成的像16．图中 S 为发光点，从它发出的两条光芒经平面镜反射后的两条反射光芒分别与虚线 a' 、 b' 重合，依据平面镜成像规律在图中画出平面镜，并找出 S 在平面镜里的像 S' 。
17．作出以下光的折射的光路图18．以下图，一束光射向一块玻璃三棱镜。
画出这束光进入玻璃和走开玻璃后的大概流传路径。
19．以下图， A、R 两人站在一个平面镜前，经过作图决定在哪处看到这两个人在平面镜内的虚像在向来线上20．请在 (a)(b)(c)图中补画进出射光芒或反射光芒或镜面（要保存作图的印迹或依照）21．图中 A′ B′ C′是物体经过平面镜所成的像，试依据图中的像画出原物。
A ′C′B′在图（ a）中入射角为 _____(a)(b)(c)第 21题图第 20题图22．（ 1）画出光芒从水中斜射入空气的折射光芒。

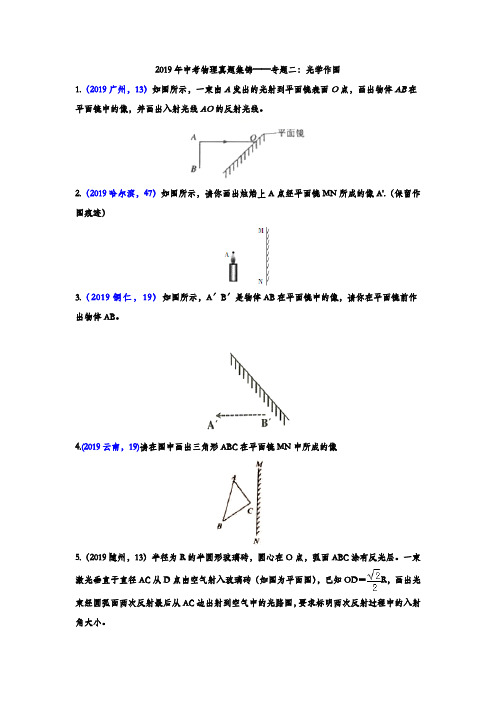

2019年中考物理真题集锦——专题二：光学作图1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S 的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
10.（2019泰安，21）如图所示，从点光S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
小专题(二) 光学作图01 专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(3)利用光的折射规律作图：在光的折射作图中，首先判断光是从哪种介质斜射入哪种介质，然后做出法线，最后确定出折射角大还是入射角大，进而画出对应的光线．02 专题训练类型1 光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2 平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3 光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′.类型4 综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4.5. 6.或7.8.9.10.11.12.13.14.2019-2020学年八上物理期末试卷一、选择题1．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是A．乒乓球不慎被挤瘪但无破损，球内气体密度变大B．1kg冰与1kg水的密度相等C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造D．节日放飞的气球可以飘在空中，是因为气球内部气体的密度比空气大2．由两种密度之比为ρA：ρB＝3：2的材料制成的小球A和B．其质量之比m A：m B＝4：3，其外观体积比为V A：V B＝3：2：则下列有关小球的说法错误的是A．A．B两小球可能都是空心B．A，B两小球中，A球肯定是空心C．A．B两小球中，B球肯定是空心的D．A．B两小球中不可能都是实心的3．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎风蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应（）A．相机适当靠近蝴蝶，镜头略向外伸B．相机适当靠近蝴蝶，镜头略向内缩C．相机适当远离蝴蝶，镜头略向外伸D．相机适当远离蝴蝶，镜头略向内缩4．如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路简图，在晚上开车时A．潮湿的路面更容易发生光漫发射B．干燥的路面发生光的折射C．对面无车时．驾驶员看潮湿的路面更暗D．照射到干燥路面上的光不遵循光的反射定律5．某照相机镜头焦距为10cm，小刚用它来给自己的物理小制作参展作品照相，当照相机正对作品从50cm 处向22cm处移动的过程中（）A．像变大，像距变大B．像变大，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小6．下列关于图中所示光学现象的描述或解释正确的是A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正近视眼C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律7．某同学取出一支示数为39.7℃的体温计，没有将水银甩回玻璃泡而直接测量自己的体温，若他的实际体温是36.5℃，则他读出的结果应该是A．36.5℃B．39.7℃C．76.2℃D．无法读数8．第十七届科博会在北京召开，中外多款智能机器人齐亮相，如幼教机器人可以和小朋友比赛背唐诗．下列有关说法中正确的是( )．A．机器人的声音不是由振动产生的B．机器人的声音可以在真空中传播C．机器人能区分小朋友的声音主要是因为他们的音色不同D．机器人的声音在空气中传播速度是3×108 m/s9．我们可以在不同的环境中看到“白气”，下面有关“白气”形成的说法中正确的是A．冬天在户外说话时，常看见人们的口中呼出“白气”，是水蒸气的蒸发现象B．从冰箱内取出的冰棍周围会弥漫着“白气”，是冰熔化成的小水珠C．水烧开后壶嘴喷出的“白气”，是壶嘴喷出的水蒸气液化成的小水珠D．文艺演出时舞台上经常施放“白气”，是干冰在常温下的升华现象10．如图中展示的是穿越公园的“隔音蛟龙”，这样的道路设计在控制噪声方面的作用是A．防止车辆产生噪声B．在声源处减弱噪声C．在人耳处减弱噪声D．在传播过程中减弱噪声二、填空题11．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙。
2019年中考物理真题集锦——专题二：光学作图1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S 的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
作图题
1.如图所示，OB是反射光线，ON是法线，请作出它的入射光线AO.
2.如图所示，入射光与反射面的夹角为30°，请画出其对应的反射光线．
3.如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜
S1上．试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）．
4.水池里有盏小射灯，如图所示，已经画出了小射灯射向水面的一条光线，请完成下列
要求：①画出射入空气的折射光线的大致方向；②标出入射角i.
5.如图所示，一束光线从三棱镜的AB边射入，从BC边射出，请画出完整的光路图．
6.如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中
A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像
点，在图中画出水下E处的潜水员看到路灯的光路图．
7.如图所示，一束光从空气射向水面，请画出反射光线和折射光线．
8.如图所示，一束光从水中斜射向水面，入射光线及法线已画出．请画出这条入射光线
的反射光线和大致的折射光线．
9.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′.
10.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画
出平面镜（保留作图痕迹）．
11.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出
平面镜并标出反射角的度数．
12.如图所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点．
①画出光源Q在平面镜中的像．
②画出镜面反射的光线并标出墙上光点的位置．
13.如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点，
请你作出这条入射光线并完成光路图．
14.如图所示，A、B是镜前一个点光源S发出的光线经平面镜M反射后的两条反射光线，
请在图中标出点光源S和像点S′的位置，并完成反射光路图．
15.画出图中所缺光线．
16.如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．
17.根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．
18.如图所示是小罗同学在今年的体育测试中掷出的实心球在空中飞行时的情形．请在图
中画出该实心球在图示位置时所受重力的示意图．。
