Solartechnik Stiens利用FLIR红外热像仪确保太阳能电池板正常运行“经过几家热像仪供应商的比较后，FLIR脱颖而出”化石燃料储备日渐减少，煤气价格不断攀升，很多人开始将太阳能作为可再生发电源。
Solartechnik Stiens公司为确保其制造的太阳能电池板正常良好运行，便使用FLIR红外热像仪来寻找电池板中存在的瑕疵。
Solartechnik Stiens公司的服务技术人员Benjamin Kimpel解释道：“太阳能电池将日照转化为电能的同时也会产生热量。
工作效率低下电池产生的热量比正常电池产生的热量要高的多，所以在热图像上自然会呈现为热点。
这就是我们所需要的功能。
”Solartechnik Stien公司在考丰根的主要办公建筑的第二层楼，每过十分钟就会轻微移动，无法察觉，从而保证太阳能电池板时刻都面对阳光。
Solartechnik Stien公司的服务技术人员Benjamin Kimpel。
Solartechnik Stiens 是一家相对较新的公司，于2004年成立，已从最初的2名职工发展到如今的55名职工。
2008年，公司在考丰根建立了分公司，这是公司的主要办公建筑，屋顶安装了峰值总功率为46 kWp 的太阳能系统。
该建 筑的上半部分楼层不断循着太阳运动轨迹，每过十分钟就会轻微移动，很难察觉，从日出到日落移动180°，保证太阳能电池板时刻都面对太阳，从而最大限度地利用太阳能。
FLIR T335红外热像仪：可用性是关键为防止存在问题的太阳能电池板交付到客户手中，Solartechnik Stiens 采购了一台FLIR T335红外热像仪，在电池板交付前可对其进行检查。
像所有FLIR T 系列红外热像仪一样，FLIR T335红外热像仪非常实用。
FLIR T 系列便携式热像仪将人体工程学设计、重量及使用简便性推向新高度。
其中可用性是关键：FLIR Systems 公司工程师已经将用户舒适度和清晰度方面的反馈转化为一系列全面而富有创新意义的热像仪特征。
FLIRDuo ™Pro R专为小型无人机设计的高分辨率红外热像仪和可见光相机全新的 FLIR Duo™ Pro R 可将任何无人机转变成一款专业的工业工具，极大地提升其价值和用途。
FLIR Duo™ Pro R 是一款功能强大的热成像及可见光双传感器相机，专为广泛的高性能商业、工业和公共安全无人机应用而设计。
FLIR Duo Pro R 集热像仪和高分辨率4K 彩色摄像机于一体，使专业的操作人员能够在单次全面精确中捕获可行的热数据和可见光数据。
FLIR Duo Pro R 除具有一流的成像性能之外，还搭载了能创建独立式机载测绘程序包的内置传感器套件。
完全集成式传感器能为从机载平台创建精确地图和 3D 模型必须的所有关键数据提供机载资源。
通过在热像仪内对每张捕获的图像添加地理位置标记，FLIR Duo Pro R 可消除因集成到外部飞行控制系统中而带来的复杂性、数据损失和延迟。
紧凑小巧、坚固耐用，集高分辨率热成像和 4K 可见光成像及记录功能于一体可在热成像和视频拍摄模式下同时捕获视频和静态图像，有助于加深对每个场景的理解• 配备双传感器，能实现在单个装置中进行热成像和视频成像及记录• 电源输入范围广达5-26 VDC• 具有MSX 融合功能，有助于在白天增强图像细节• 实时模拟或数字(micro-HDMI )视频输出完全集成式热成像和可见光成像机载测绘系统获取每张图像的精确元数据，包括GPS 、温度和海拔• 内置GPS 接收器、IMU 、温度、湿度和海拔传感器• 紧密耦合的集成方式，确保实现最精确的图像地理位置标注• 可方便地集成到兼容 MAVLink 的飞行控制器中灵活性强、功能强大的控制和配置选项具有多种热图像分辨率和镜头选项，为您提供最优化配置• 借助PWM 输入可控制以下热像仪功能：图像调色板、记录开始/停止、静态图像捕获或视频流切换(热成像、可见光成像、MSX 、PIP )• 使用FLIR UAS 移动应用程序，可通过蓝牙配置热像仪的记录和控制设置• 具有现场可升级功能，确保您总能获取最新的功能查找楼宇存在的问题，如屋顶的水渍和隔热层受损。
应用案例铝是地壳中仅次于硅的第二大含量最丰富的金属元素，自1886年以来，它已进行工业规模生产。
铝是世界上第二种最常用的金属。
铝的许多特性和品质诠释了这种金属的魔力，以及一直受新产品设计师追捧的原因，这些设计师在不断地拓展铝金属广泛的应用范围。
监测铝生产铝生产是一个能源密集型过程，在每个生产工艺阶段都能节约能源是工艺工程师和设计师的首要追求目标。
红外热成像技术在这些工艺的预防性维护的省时降本方面起到的作用非同小可。
此外，利用热成像进行预防维护也有助于及时诊断排除故障并制定设备维护计划也有帮助。
生产过程监控的最佳时机无疑是生产工艺进行时。
而且与所谓的“在线监控”一样，红外热像仪可以真正发挥其价值。
表面温度的轻微变化预示着组件出现故障，例如电气触点作用下降。
但热成像技术也可成功用于检查炉管、总线隔离器跳线、外壳、加热室或油箱。
早期故障诊断经实践证明，红外热像仪对于工业领域堪称高效、有益的工具，因为在任何关键问题产生前它可以帮助生产经理制定良好的定期维护计划。
这既节约宝贵的时间又显著缩短停工时间。
预防维护计划帮助企业及时为维修工作配置工具和备件。

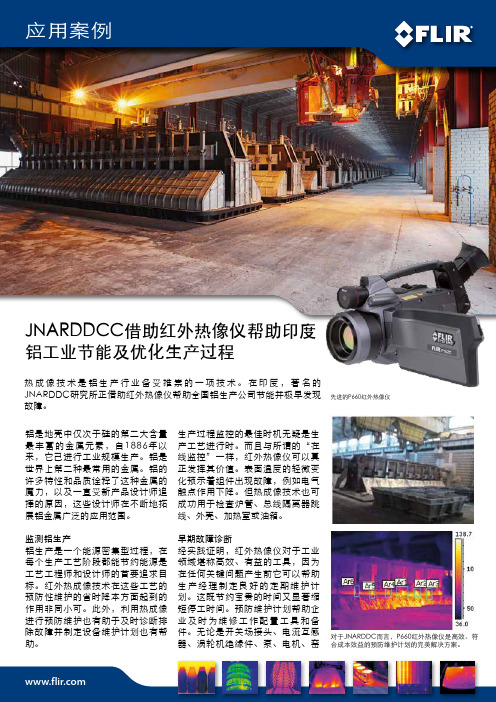

无论是开关场接头、电流互感器、涡轮机绝缘件、泵、电机、窑JNARDDCC借助红外热像仪帮助印度铝工业节能及优化生产过程热成像技术是铝生产行业备受推崇的一项技术。
在印度，著名的JNARDDC研究所正借助红外热像仪帮助全国铝生产公司节能并极早发现故障。
对于JNARDDC而言，P660红外热像仪是高效、符合成本效益的预防维护计划的完美解决方案。
先进的P660红外热像仪应用案例为了提供零故障工厂环境，在工人和管理人员的帮助下，JNARDDC正协助其设计预防计划炉热补、锅炉等等，所有这些均可使用热像仪进行早期故障检测。
通过红外热像仪和其它的热测量设备，例如热流计，探测结垢（即管道、储存和处理装置内的有害沉淀）也变成可能。
通过红外热像仪可以估算鳞垢厚度，并在需要时采取纠正措施。

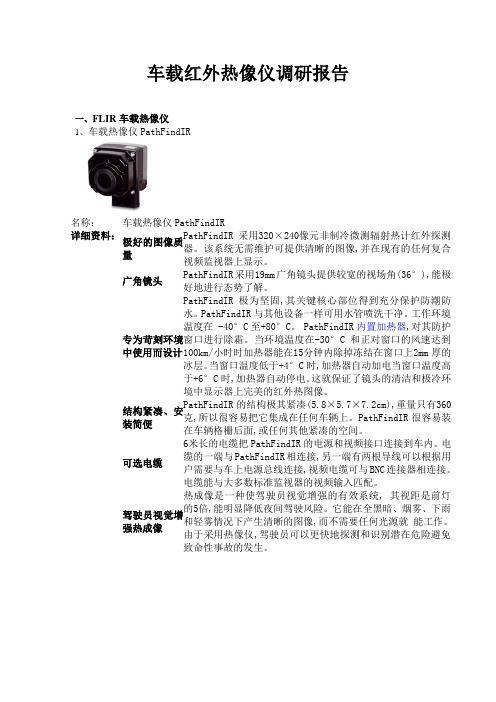

车载红外热像仪调研报告一、FLIR 车载热像仪1、车载热像仪PathFindIR名称： 车载热像仪PathFindIR详细资料：极好的图像质量 PathFindIR 采用320×240像元非制冷微测辐射热计红外探测器。
该系统无需维护可提供清晰的图像,并在现有的任何复合视频监视器上显示。
广角镜头 PathFindIR 采用19mm 广角镜头提供较宽的视场角(36°),能极好地进行态势了解。
专为苛刻环境中使用而设计 PathFindIR 极为坚固,其关键核心部位得到充分保护防潮防水。
PathFindIR 与其他设备一样可用水管喷洗干净。
工作环境温度在 -40°C 至+80°C 。
PathFindIR 内置加热器,对其防护窗口进行除霜。
当环境温度在-30°C 和正对窗口的风速达到100km/小时时加热器能在15分钟内除掉冻结在窗口上2mm 厚的冰层。
当窗口温度低于+4°C 时,加热器自动加电当窗口温度高于+6°C 时,加热器自动停电。
这就保证了镜头的清洁和极冷环境中显示器上完美的红外热图像。
结构紧凑、安装简便 PathFindIR 的结构极其紧凑(5.8×5.7×7.2cm),重量只有360克,所以很容易把它集成在任何车辆上。
PathFindIR 很容易装在车辆格栅后面,或任何其他紧凑的空间。
可选电缆 6米长的电缆把PathFindIR 的电源和视频接口连接到车内。
电缆的一端与PathFindIR 相连接,另一端有两根导线可以根据用户需要与车上电源总线连接,视频电缆可与BNC 连接器相连接。
电缆能与大多数标准监视器的视频输入匹配。
驾驶员视觉增强热成像 热成像是一种使驾驶员视觉增强的有效系统, 其视距是前灯的5倍,能明显降低夜间驾驶风险。
它能在全黑暗、烟雾、下雨和轻雾情况下产生清晰的图像,而不需要任何光源就 能工作。

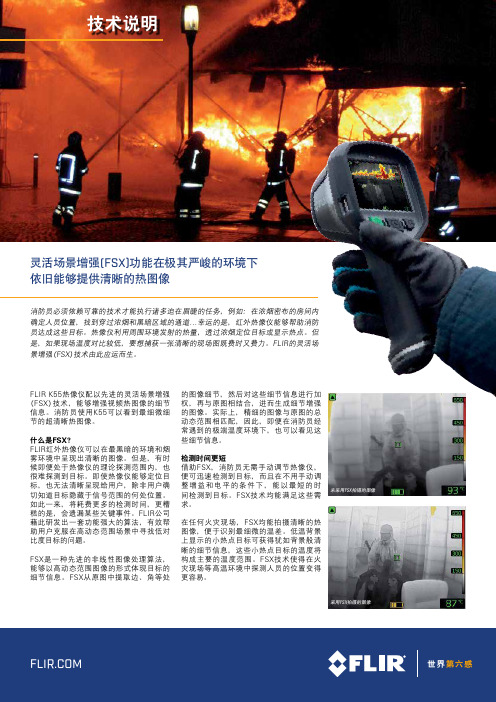

FLIR K55热像仪配以先进的灵活场景增强(FSX )技术，能够增强视频热图像的细节信息。
消防员使用K55可以看到最细微细节的超清晰热图像。
什么是FSX ？FLIR 红外热像仪可以在最黑暗的环境和烟雾环境中呈现出清晰的图像。
但是，有时候即便处于热像仪的理论探测范围内，也很难探测到目标。
即使热像仪能够定位目标，也无法清晰呈现给用户，除非用户确切知道目标隐藏于信号范围的何处位置。
如此一来，将耗费更多的检测时间，更糟糕的是，会遗漏某些关键事件。
FLIR 公司藉此研发出一套功能强大的算法，有效帮助用户克服在高动态范围场景中寻找低对比度目标的问题。
FSX 是一种先进的非线性图像处理算法，能够以高动态范围图像的形式体现目标的细节信息。
FSX 从原图中提取边、角等处的图像细节，然后对这些细节信息进行加权，再与原图相结合，进而生成细节增强的图像。
实际上，精细的图像与原图的总动态范围相匹配，因此，即便在消防员经常遇到的极端温度环境下，也可以看见这些细节信息。
检测时间更短借助FSX ，消防员无需手动调节热像仪，便可迅速检测到目标，而且在不用手动调整增益和电平的条件下，能以最短的时间检测到目标。
FSX 技术均能满足这些需求。
在任何火灾现场，FSX 均能拍摄清晰的热图像，便于识别最细微的温差。
低温背景上显示的小热点目标可获得犹如背景般清晰的细节信息，这些小热点目标的温度将构成主要的温度范围。
FSX 技术使得在火灾现场等高温环境中探测人员的位置变得更容易。
消防员必须依赖可靠的技术才能执行诸多迫在眉睫的任务，例如：在浓烟密布的房间内确定人员位置，找到穿过浓烟和黑暗区域的通道…幸运的是，红外热像仪能够帮助消防员达成这些目标。
热像仪利用周围环境发射的热量，透过浓烟定位目标或显示热点。
但是，如果现场温度对比较低，要想捕获一张清晰的现场图既费时又费力。
FLIR 的灵活场景增强(FSX )技术由此应运而生。
灵活场景增强(FSX)功能在极其严峻的环境下依旧能够提供清晰的热图像未采用FSX拍摄的图像采用FSX 拍摄的图像世界第六感技术说明与许多其他细节增强方法不同，FSX不受多变环境条件的影响。
你的能力是否提升，盘点2017年那些改变你工作的工具忙忙碌碌的2017年即将过去，在这一年中发生了很多的事，只想问一句，2017年，你的工作能力是否提升。
回顾这一年，身处工业圈的你，工作安全是否得到保障，身处电气圈的你，工作效率是否提升……身为红外热像领域扛大旗的菲力尔，在2017年都发布了了哪些新品，提升了你的工作能力，也许你与之失之交臂，也许你还未听说过他们，也许你正在使用，不管是哪一种。
今天带你一起盘点一下菲力尔，2017年那些改变你工作的那些工具。
1、FLIR T500系列红外热像仪FLIR T500系列红外热像仪包含两种型号，T530和T540。
T500系列配备180°旋转式聚光装置、清晰的4英寸液晶显示屏，有出色的分辨率和成像速度，采用符合人体工程学的设计，属于一款专业的红外热像仪，旨在最大限度地提高工作效率，并保证其安全性和性能，帮助工作人员更快速的作出决策，让工作更加简单，专门用于支持发电、配电和制造业高级热像师和红外服务顾问的工作。
2、FLIR Exx系列红外热像仪FLIR Exx系列是面向电子机械、发电厂和建筑专业人士推出新一代高级红外热像仪，包括：FLIR E75、E85和E95。
经过重新设计、带Wi-Fi功能的Exx系列新品采用智能可更换镜头和色彩鲜艳的4英寸大触摸屏，拥有激光辅助自动对焦模式和面积测量功能，并且对FLIR 引以为豪的专利型MSX®成像技术进行了升级。
这些独特的性能与更高的灵敏度和原始分辨率相得益彰，有助于专业人士及早识别热点或建筑缺陷，避免这些潜在问题酝酿成代价高昂的维修。
3、FLIR Ex系列红外热像仪FLIR Ex系列红外热像仪包括FLIR E4、E5、E6和E8等多种型号。
该型号红外热像仪功能强大、简单易用且价格极为经济实惠，是建筑、电气和机械应用领域的理想故障排除工具。
2017款的Ex系列红外热像仪增加了Wi-Fi连接功能，能通过FLIR Tools移动应用程序连接至智能手机和平板电脑，可从任意地点轻松地分享图像、发送报告；四种型号提供了四种分辨率供选(从80×60到320×240红外像素)，可满足用户对目标尺寸、工作距离和细节的所有需求。
技术说明书原理简介例如，对于室温上下的温度，操作人员会将热像仪设定在-20°C至+50°C的典型温度范围。
所有温度超过此范围的物体，其最亮或最热的部位会显示为饱和颜色；温度低于此范围的物体一般噪点较多。
因此，如果物体的最高温度是+100°C，那就必须选择+20°C至+120°C的范围。
在这种情况下，热像仪会显示这个+100°C物体的好图像，但这幅图上的室温物体的细节对比度不如-20°C至+50°C的第一幅图像。
合乎逻辑的做法是将两幅图像整合。
解决方案可以是，让热像仪以第一个室温范围“拍摄”一幅图像，然后以更高的温度范围“拍摄”第二幅图像。
用智能方式结合这两幅图像，所生成的优质图像将包含两幅图像的最佳部分。
这就是超帧原理。
问题和应用处理极端温度时，问题会变得复杂：寒冷冬夜里站在火焰旁的人就是典型的例子。
FLIR超帧技术：一种扩大热图像有效场景亮度，同时保持其热对比度的技术。
图像中最亮或最热的部分会饱和，与此同时，场景中最暗或最冷的部分在图像上会显示成黑色或噪点。
当一个物体显得饱和或多噪点时，会产生两个问题：图像细节丢失，该场景部位的测温值失真。
高级热成像和测温技术通常需要获取温度范围非常宽广的场景图像或图像序列。
在研发用途的热成像中，饱和问题会令人非常烦扰，因为此类用途需要温差非常巨大的场景成像或高速数字视频，比如引擎监控、火箭发射或一次爆炸。
这个问题在中波红外波段尤为严重，可使用超帧技术解决。
减少曝光（积分）时间能解决问题吗？热像仪的灵敏度，即该热像仪能够探测到的积分时间=1.0毫秒 积分时间=0.25毫秒 积分时间=0.05毫秒 积分时间=0.01毫秒温度范围=20℃ - 25℃ 温度范围=65℃ - 135℃ 温度范围=130℃ - 230℃ 温度范围=220℃ - 380℃图1 - 4：极端温度下的一组焊接连续镜头：积分或曝光时间越短，温度范围就越高，黑色或噪点区域也越大。
