下载文档原格式

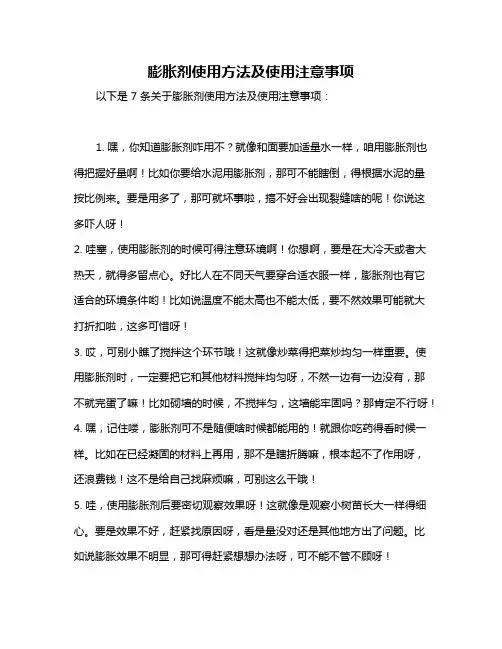

膨胀剂使用方法及使用注意事项以下是 7 条关于膨胀剂使用方法及使用注意事项：1. 嘿，你知道膨胀剂咋用不？就像和面要加适量水一样，咱用膨胀剂也得把握好量啊！比如你要给水泥用膨胀剂，那可不能瞎倒，得根据水泥的量按比例来。
要是用多了，那可就坏事啦，搞不好会出现裂缝啥的呢！你说这多吓人呀！2. 哇塞，使用膨胀剂的时候可得注意环境啊！你想啊，要是在大冷天或者大热天，就得多留点心。
好比人在不同天气要穿合适衣服一样，膨胀剂也有它适合的环境条件哟！比如说温度不能太高也不能太低，要不然效果可能就大打折扣啦，这多可惜呀！3. 哎，可别小瞧了搅拌这个环节哦！这就像炒菜得把菜炒均匀一样重要。
使用膨胀剂时，一定要把它和其他材料搅拌均匀呀，不然一边有一边没有，那不就完蛋了嘛！比如砌墙的时候，不搅拌匀，这墙能牢固吗？那肯定不行呀！4. 嘿，记住喽，膨胀剂可不是随便啥时候都能用的！就跟你吃药得看时候一样。
比如在已经凝固的材料上再用，那不是瞎折腾嘛，根本起不了作用呀，还浪费钱！这不是给自己找麻烦嘛，可别这么干哦！5. 哇，使用膨胀剂后要密切观察效果呀！这就像是观察小树苗长大一样得细心。
要是效果不好，赶紧找原因呀，看是量没对还是其他地方出了问题。
比如说膨胀效果不明显，那可得赶紧想想办法呀，可不能不管不顾呀！6. 哎呀呀，千万别忘了存储膨胀剂的方法哦！这就像你要把宝贝东西好好放起来一样重要。
得放在干燥、阴凉的地方，别受潮或者被暴晒了。
不然它坏了，那不就白买啦！比如你把它扔在潮湿的角落，那还能用吗？当然不行啦！7. 总之呢，用膨胀剂要小心加细心，就像对待宝贝一样对待它！严格按照要求来用，该注意的地方一定要注意到，这样才能让膨胀剂发挥出最好的效果呀！不然出了问题后悔都来不及呢！。

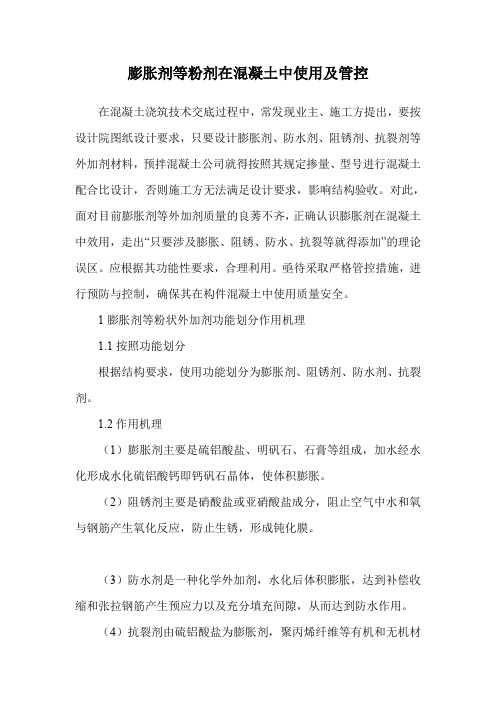

膨胀剂等粉剂在混凝土中使用及管控在混凝土浇筑技术交底过程中，常发现业主、施工方提出，要按设计院图纸设计要求，只要设计膨胀剂、防水剂、阻锈剂、抗裂剂等外加剂材料，预拌混凝土公司就得按照其规定掺量、型号进行混凝土配合比设计，否则施工方无法满足设计要求，影响结构验收。
对此，面对目前膨胀剂等外加剂质量的良莠不齐，正确认识膨胀剂在混凝土中效用，走出“只要涉及膨胀、阻锈、防水、抗裂等就得添加”的理论误区。
应根据其功能性要求，合理利用。
亟待采取严格管控措施，进行预防与控制，确保其在构件混凝土中使用质量安全。
1膨胀剂等粉状外加剂功能划分作用机理1.1按照功能划分根据结构要求，使用功能划分为膨胀剂、阻锈剂、防水剂、抗裂剂。
1.2作用机理（1）膨胀剂主要是硫铝酸盐、明矾石、石膏等组成，加水经水化形成水化硫铝酸钙即钙矾石晶体，使体积膨胀。
（2）阻锈剂主要是硝酸盐或亚硝酸盐成分，阻止空气中水和氧与钢筋产生氧化反应，防止生锈，形成钝化膜。
（3）防水剂是一种化学外加剂，水化后体积膨胀，达到补偿收缩和张拉钢筋产生预应力以及充分填充间隙，从而达到防水作用。
（4）抗裂剂由硫铝酸盐为膨胀剂，聚丙烯纤维等有机和无机材料复合，起到补偿混凝土硬化过程中的干缩或冷缩作用，纤维若能均匀分散在混凝土中形成支撑体系，能有效分散混凝土定向应力，有效阻止混凝土早期塑性裂缝的发生及后续发展，大大提高混凝土抗裂抗渗能力，改善混凝土的韧性。
2膨胀剂等粉状外加剂使用现状（1）在交通、水利、民建等工程上，只要涉及补偿收缩、防水、阻锈、抗裂等功能，在设计图纸上明确表明添加膨胀剂、防水剂、阻锈剂、抗裂剂等，且更有甚者指定品牌、型号、掺量。
（2）业主、监理严格要求施工方按照图纸设计，添加相应膨胀剂等材料，无形当中，施工方顺水推舟把膨胀剂等疑难杂症事宜，强制预拌混凝土公司运用在混凝土中，否则免谈后续业务合作。
（3）目前市场竞争恶劣，膨胀剂等外加剂质量良莠不齐，低价冒牌伪劣产品，严重危害行业自律，媒体多次曝光膨胀剂等伪劣产品及使用后导致严重质量隐患案例。

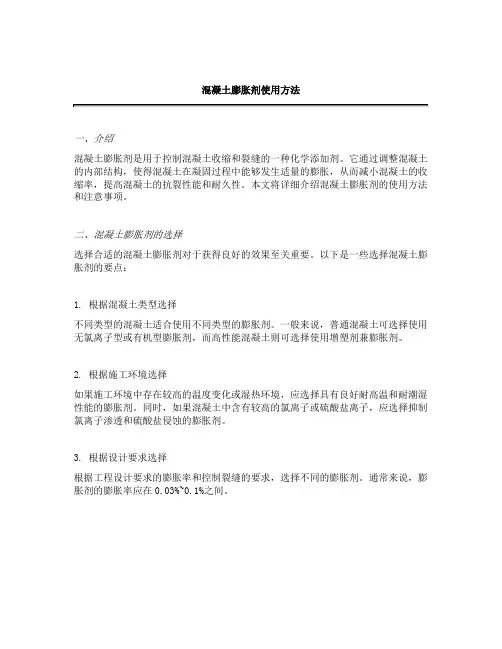

混凝土膨胀剂使用方法一、介绍混凝土膨胀剂是用于控制混凝土收缩和裂缝的一种化学添加剂。
它通过调整混凝土的内部结构，使得混凝土在凝固过程中能够发生适量的膨胀，从而减小混凝土的收缩率，提高混凝土的抗裂性能和耐久性。
本文将详细介绍混凝土膨胀剂的使用方法和注意事项。
二、混凝土膨胀剂的选择选择合适的混凝土膨胀剂对于获得良好的效果至关重要。
以下是一些选择混凝土膨胀剂的要点：1. 根据混凝土类型选择不同类型的混凝土适合使用不同类型的膨胀剂。
一般来说，普通混凝土可选择使用无氯离子型或有机型膨胀剂，而高性能混凝土则可选择使用增塑剂兼膨胀剂。
2. 根据施工环境选择如果施工环境中存在较高的温度变化或湿热环境，应选择具有良好耐高温和耐潮湿性能的膨胀剂。
同时，如果混凝土中含有较高的氯离子或硫酸盐离子，应选择抑制氯离子渗透和硫酸盐侵蚀的膨胀剂。
3. 根据设计要求选择根据工程设计要求的膨胀率和控制裂缝的要求，选择不同的膨胀剂。
通常来说，膨胀剂的膨胀率应在0.03%~0.1%之间。
三、混凝土膨胀剂的施工方法1. 混凝土配合比的确定在进行混凝土配合比设计时，应考虑膨胀剂的添加量。
一般来说，膨胀剂的掺量为混凝土质量的0.2%~0.5%。
2. 膨胀剂的加入方式膨胀剂可在混凝土搅拌过程中加入，也可与水一同加入到拌合料中。
具体的加入方式应根据膨胀剂的使用说明来进行。
3. 混凝土的搅拌和浇筑在混凝土搅拌过程中，应注意将膨胀剂充分均匀地分散到混凝土中。
搅拌时间应适当延长，以确保膨胀剂能与混凝土充分反应。
在浇筑混凝土时，应注意避免过度震动和振捣，以防止膨胀剂被挤压出混凝土表面。
4. 混凝土保养混凝土浇筑完成后，应及时进行保养，以控制混凝土的水分蒸发和收缩。
保养方式可采用覆盖湿布、喷水养护等方法，具体保养时间和方法应根据膨胀剂的使用说明来确定。
四、混凝土膨胀剂的注意事项1. 贮存和搬运膨胀剂应存放在干燥、阴凉、通风的仓库中，避免阳光直射和雨淋。
在搬运膨胀剂时，应注意轻拿轻放，避免剧烈振动和碰撞。

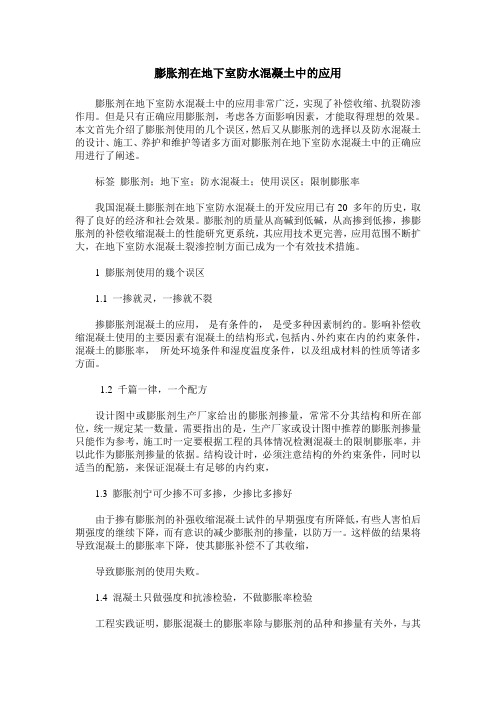

膨胀剂在地下室防水混凝土中的应用膨胀剂在地下室防水混凝土中的应用非常广泛，实现了补偿收缩、抗裂防渗作用。
但是只有正确应用膨胀剂，考虑各方面影响因素，才能取得理想的效果。
本文首先介绍了膨胀剂使用的几个误区，然后又从膨胀剂的选择以及防水混凝土的设计、施工、养护和维护等诸多方面对膨胀剂在地下室防水混凝土中的正确应用进行了阐述。
标签膨胀剂；地下室；防水混凝土；使用误区；限制膨胀率我国混凝土膨胀剂在地下室防水混凝土的开发应用已有20 多年的历史，取得了良好的经济和社会效果。
膨胀剂的质量从高碱到低碱，从高掺到低掺，掺膨胀剂的补偿收缩混凝土的性能研究更系统，其应用技术更完善，应用范围不断扩大，在地下室防水混凝土裂渗控制方面已成为一个有效技术措施。
1 膨胀剂使用的幾个误区1.1 一掺就灵，一掺就不裂掺膨胀剂混凝土的应用，是有条件的，是受多种因素制约的。
影响补偿收缩混凝土使用的主要因素有混凝土的结构形式，包括内、外约束在内的约束条件，混凝土的膨胀率，所处环境条件和湿度温度条件，以及组成材料的性质等诸多方面。
1.2 千篇一律，一个配方设计图中或膨胀剂生产厂家给出的膨胀剂掺量，常常不分其结构和所在部位，统一规定某一数量。
需要指出的是，生产厂家或设计图中推荐的膨胀剂掺量只能作为参考，施工时一定要根据工程的具体情况检测混凝土的限制膨胀率，并以此作为膨胀剂掺量的依据。
结构设计时，必须注意结构的外约束条件，同时以适当的配筋，来保证混凝土有足够的内约束，1.3 膨胀剂宁可少掺不可多掺，少掺比多掺好由于掺有膨胀剂的补强收缩混凝土试件的早期强度有所降低，有些人害怕后期强度的继续下降，而有意识的减少膨胀剂的掺量，以防万一。
这样做的结果将导致混凝土的膨胀率下降，使其膨胀补偿不了其收缩，导致膨胀剂的使用失败。
1.4 混凝土只做强度和抗渗检验，不做膨胀率检验工程实践证明，膨胀混凝土的膨胀率除与膨胀剂的品种和掺量有关外，与其密切相关的因素还有水泥的品种，特别是熟料中C3A矿物含量、水泥中SO3含量、混合材料数量，以及水泥用量、掺合料的种类和数量、混凝土强度、水胶比、养护温度，养护湿度、外加剂、搅拌时间、骨料的品种和数量。
混凝土膨胀剂使用规范一、前言混凝土膨胀剂是一种能够增加混凝土体积的添加剂，它广泛应用于建筑、道路、桥梁等工程中，可以提高混凝土的密实性和耐久性。
为了保证混凝土膨胀剂在工程中的使用效果，制定一份详细、全面的使用规范非常必要。
二、适用范围本规范适用于所有使用混凝土膨胀剂的工程项目。
三、术语和定义1. 混凝土膨胀剂：一种能够增加混凝土体积的添加剂。
2. 水泥：指符合国家标准的水泥。
3. 粗骨料：指符合国家标准的混凝土配合比中所用的粗骨料。
4. 细骨料：指符合国家标准的混凝土配合比中所用的细骨料。
5. 水灰比：指混凝土中水与水泥和粗、细骨料的重量比。
四、质量要求1. 混凝土膨胀剂应符合国家标准或行业标准的要求。
2. 混凝土膨胀剂的添加量应根据设计要求和生产厂家提供的使用说明进行控制。
3. 混凝土膨胀剂的使用应在水泥、粗、细骨料拌和均匀后，最后加入混凝土膨胀剂进行拌和。
4. 混凝土膨胀剂的添加应避免与水泥、粗、细骨料混合后过长的存放时间，以免影响其效果。
5. 混凝土膨胀剂的使用不应超过其保质期。
五、使用方法1. 混凝土膨胀剂应按生产厂家提供的使用说明进行使用。
2. 混凝土膨胀剂的添加量应根据设计要求和生产厂家提供的使用说明进行控制。
3. 混凝土膨胀剂的使用应在水泥、粗、细骨料拌和均匀后，最后加入混凝土膨胀剂进行拌和。
4. 混凝土膨胀剂的添加应避免与水泥、粗、细骨料混合后过长的存放时间，以免影响其效果。
5. 混凝土膨胀剂的添加应避免与其他添加剂混合使用。
6. 混凝土膨胀剂的使用应注意环境温度，不适宜在低温环境下使用。
7. 混凝土膨胀剂的使用应注意施工过程中的振捣和浇筑，以免影响其效果。
六、检验方法1. 混凝土膨胀剂的检验应按照国家标准或行业标准进行。
2. 混凝土膨胀剂的检验应定期进行，检测项目包括但不限于外观、密度、PH值、膨胀率等。
3. 混凝土膨胀剂的检测应有专业技术人员进行，并记录检测结果。
七、注意事项1. 混凝土膨胀剂的储存应注意防潮、防晒、防冻，不得与其他化学物品混放。

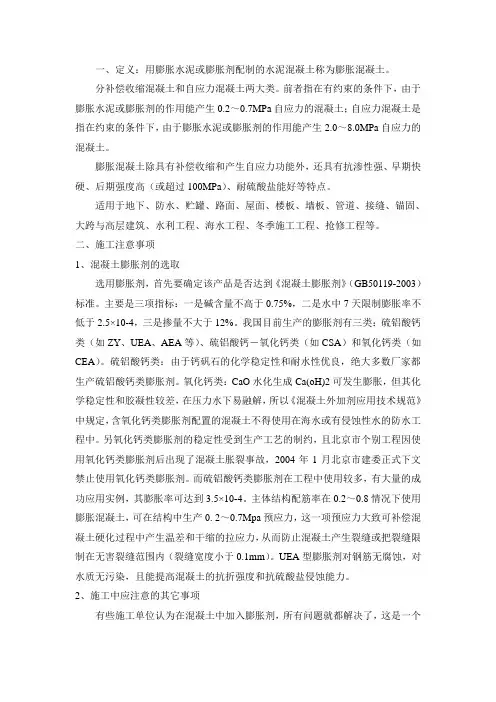

一、定义：用膨胀水泥或膨胀剂配制的水泥混凝土称为膨胀混凝土。
分补偿收缩混凝土和自应力混凝土两大类。
前者指在有约束的条件下，由于膨胀水泥或膨胀剂的作用能产生0.2～0.7MPa自应力的混凝土；自应力混凝土是指在约束的条件下，由于膨胀水泥或膨胀剂的作用能产生2.0～8.0MPa自应力的混凝土。
膨胀混凝土除具有补偿收缩和产生自应力功能外，还具有抗渗性强、早期快硬、后期强度高（或超过100MPa）、耐硫酸盐能好等特点。
适用于地下、防水、贮罐、路面、屋面、楼板、墙板、管道、接缝、锚固、大跨与高层建筑、水利工程、海水工程、冬季施工工程、抢修工程等。
二、施工注意事项1、混凝土膨胀剂的选取选用膨胀剂，首先要确定该产品是否达到《混凝土膨胀剂》（GB50119-2003）标准。
主要是三项指标：一是碱含量不高于0.75%，二是水中7天限制膨胀率不低于2.5×10-4，三是掺量不大于12%。
我国目前生产的膨胀剂有三类：硫铝酸钙类（如ZY、UEA、AEA等）、硫铝酸钙－氧化钙类（如CSA）和氧化钙类（如CEA）。
硫铝酸钙类：由于钙矾石的化学稳定性和耐水性优良，绝大多数厂家都生产硫铝酸钙类膨胀剂。
氧化钙类：CaO水化生成Ca(oH)2可发生膨胀，但其化学稳定性和胶凝性较差，在压力水下易融解，所以《混凝土外加剂应用技术规范》中规定，含氧化钙类膨胀剂配置的混凝土不得使用在海水或有侵蚀性水的防水工程中。
另氧化钙类膨胀剂的稳定性受到生产工艺的制约，且北京市个别工程因使用氧化钙类膨胀剂后出现了混凝土胀裂事故，2004年1月北京市建委正式下文禁止使用氧化钙类膨胀剂。
而硫铝酸钙类膨胀剂在工程中使用较多，有大量的成功应用实例，其膨胀率可达到3.5×10-4。
主体结构配筋率在0.2～0.8情况下使用膨胀混凝土，可在结构中生产0. 2～0.7Mpa预应力，这一项预应力大致可补偿混凝土硬化过程中产生温差和干缩的拉应力，从而防止混凝土产生裂缝或把裂缝限制在无害裂缝范围内（裂缝宽度小于0.1mm）。

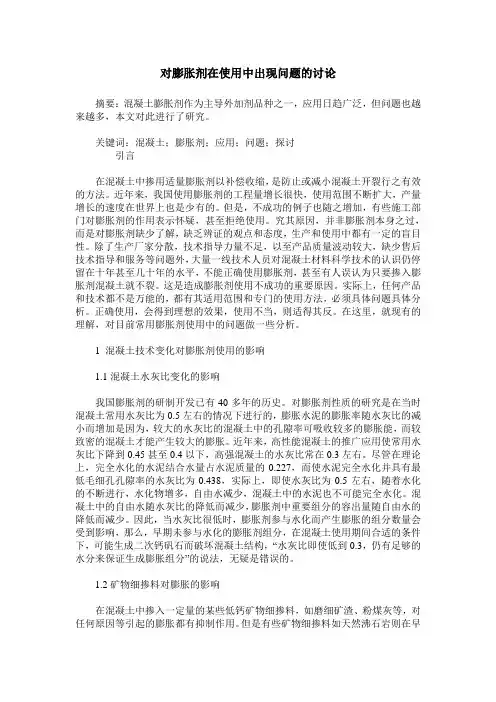

对膨胀剂在使用中出现问题的讨论摘要：混凝土膨胀剂作为主导外加剂品种之一，应用日趋广泛，但问题也越来越多，本文对此进行了研究。
关键词：混凝土；膨胀剂；应用；问题；探讨引言在混凝土中掺用适量膨胀剂以补偿收缩，是防止或减小混凝土开裂行之有效的方法。
近年来，我国使用膨胀剂的工程量增长很快，使用范围不断扩大，产量增长的速度在世界上也是少有的。
但是，不成功的例子也随之增加，有些施工部门对膨胀剂的作用表示怀疑，甚至拒绝使用。
究其原因，并非膨胀剂本身之过，而是对膨胀剂缺少了解，缺乏辨证的观点和态度，生产和使用中都有一定的盲目性。
除了生产厂家分散，技术指导力量不足，以至产品质量波动较大，缺少售后技术指导和服务等问题外，大量一线技术人员对混凝土材料科学技术的认识仍停留在十年甚至几十年的水平，不能正确使用膨胀剂，甚至有人误认为只要掺入膨胀剂混凝土就不裂。
这是造成膨胀剂使用不成功的重要原因。
实际上，任何产品和技术都不是万能的，都有其适用范围和专门的使用方法，必须具体问题具体分析。
正确使用，会得到理想的效果，使用不当，则适得其反。
在这里，就现有的理解，对目前常用膨胀剂使用中的问题做一些分析。
1 混凝土技术变化对膨胀剂使用的影响1.1混凝土水灰比变化的影响我国膨胀剂的研制开发已有40多年的历史。
对膨胀剂性质的研究是在当时混凝土常用水灰比为0.5左右的情况下进行的，膨胀水泥的膨胀率随水灰比的减小而增加是因为，较大的水灰比的混凝土中的孔隙率可吸收较多的膨胀能，而较致密的混凝土才能产生较大的膨胀。
近年来，高性能混凝土的推广应用使常用水灰比下降到0.45甚至0.4以下，高强混凝土的水灰比常在0.3左右。
尽管在理论上，完全水化的水泥结合水量占水泥质量的0.227，而使水泥完全水化并具有最低毛细孔孔隙率的水灰比为0.438，实际上，即使水灰比为0.5左右，随着水化的不断进行，水化物增多，自由水减少，混凝土中的水泥也不可能完全水化。
混凝土中的自由水随水灰比的降低而减少，膨胀剂中重要组分的容出量随自由水的降低而减少。

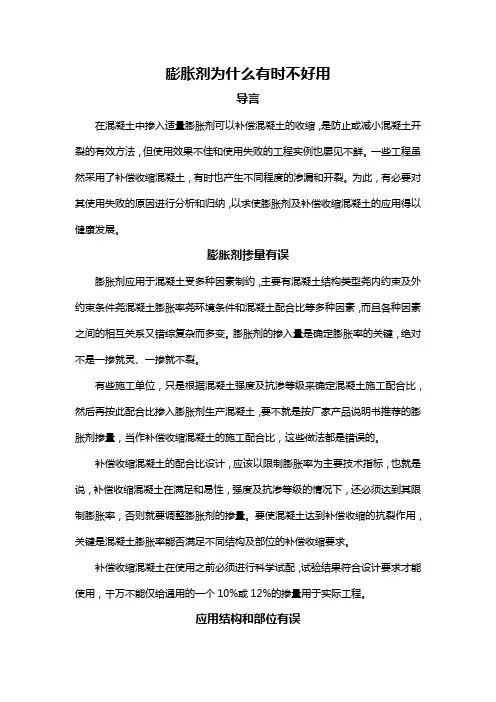

膨胀剂为什么有时不好用导言在混凝土中掺入适量膨胀剂可以补偿混凝土的收缩，是防止或减小混凝土开裂的有效方法，但使用效果不佳和使用失败的工程实例也屡见不鲜。
一些工程虽然采用了补偿收缩混凝土，有时也产生不同程度的渗漏和开裂。
为此，有必要对其使用失败的原因进行分析和归纳，以求使膨胀剂及补偿收缩混凝土的应用得以健康发展。
膨胀剂掺量有误膨胀剂应用于混凝土受多种因素制约，主要有混凝土结构类型尧内约束及外约束条件尧混凝土膨胀率尧环境条件和混凝土配合比等多种因素，而且各种因素之间的相互关系又错综复杂而多变。
膨胀剂的掺入量是确定膨胀率的关键，绝对不是一掺就灵、一掺就不裂。
有些施工单位，只是根据混凝土强度及抗渗等级来确定混凝土施工配合比，然后再按此配合比掺入膨胀剂生产混凝土，要不就是按厂家产品说明书推荐的膨胀剂掺量，当作补偿收缩混凝土的施工配合比，这些做法都是错误的。
补偿收缩混凝土的配合比设计，应该以限制膨胀率为主要技术指标，也就是说，补偿收缩混凝土在满足和易性，强度及抗渗等级的情况下，还必须达到其限制膨胀率，否则就要调整膨胀剂的掺量。
要使混凝土达到补偿收缩的抗裂作用，关键是混凝土膨胀率能否满足不同结构及部位的补偿收缩要求。
补偿收缩混凝土在使用之前必须进行科学试配，试验结果符合设计要求才能使用，千万不能仅给通用的一个10%或12%的掺量用于实际工程。
应用结构和部位有误不同的结构及部位，其抗裂要求是不同的，膨胀剂的掺量也应不同。
工程实践表明院地下工程的钢筋混凝土底板，混凝土的限制膨胀率宜为0.020%~0.025%，钢筋混凝土墙体宜为0.030%~0.035%曰后浇带或膨胀加强带一般设置在应力最大处，其带外应用膨胀率较小的0.020%~0.025%膨胀混凝土，而带内则应用膨胀率较大为0.035%~0.045%，甚至更大为0.040%~0.060%的大膨胀混凝土。
由此可见，填充用混凝土的膨胀率要比一般补偿收缩用普通结构大些，其产生较大的膨胀压力有利于新旧混凝土的粘结。

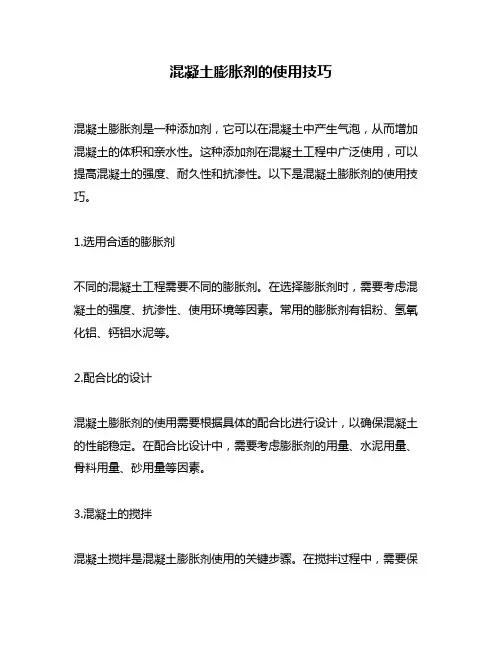

混凝土膨胀剂的使用技巧混凝土膨胀剂是一种添加剂，它可以在混凝土中产生气泡，从而增加混凝土的体积和亲水性。
这种添加剂在混凝土工程中广泛使用，可以提高混凝土的强度、耐久性和抗渗性。
以下是混凝土膨胀剂的使用技巧。
1.选用合适的膨胀剂不同的混凝土工程需要不同的膨胀剂。
在选择膨胀剂时，需要考虑混凝土的强度、抗渗性、使用环境等因素。
常用的膨胀剂有铝粉、氢氧化铝、钙铝水泥等。
2.配合比的设计混凝土膨胀剂的使用需要根据具体的配合比进行设计，以确保混凝土的性能稳定。
在配合比设计中，需要考虑膨胀剂的用量、水泥用量、骨料用量、砂用量等因素。
3.混凝土的搅拌混凝土搅拌是混凝土膨胀剂使用的关键步骤。
在搅拌过程中，需要保持混凝土的均匀性，防止出现分层和团聚现象。
同时，需要控制搅拌时间和搅拌速度，以确保混凝土的均匀性和稳定性。
4.混凝土的浇注混凝土膨胀剂的使用需要在混凝土浇注前进行，以确保膨胀剂能够充分发挥作用。
在浇注过程中，需要注意混凝土的流动性和均匀性，以避免出现孔洞和缺陷。
5.混凝土的养护混凝土膨胀剂的使用需要进行养护，以确保混凝土的性能和稳定性。
在养护过程中，需要控制温度和湿度，保持混凝土的湿度和温度稳定。
同时，需要避免混凝土的干燥和裂缝。
6.混凝土的检测混凝土膨胀剂的使用需要进行检测，以确保混凝土的质量和性能。
常用的检测方法有压缩强度试验、抗渗性试验、渗透性试验等。
7.安全注意事项在混凝土膨胀剂使用过程中，需要注意安全事项。
膨胀剂通常是易燃易爆的，需要避免火源和静电电荷。
同时，需要避免膨胀剂的吸入和接触皮肤和眼睛。
总之，混凝土膨胀剂的使用需要根据具体的工程需求进行设计和操作，以确保混凝土的性能和质量。
在使用过程中，需要注意安全事项和质量控制，以确保工程的顺利进行。
膨胀剂的使用方法膨胀剂是一种在工业生产中常见的化学品，它可以在混凝土、水泥、塑料等材料中起到增加体积、降低密度的作用。
在使用膨胀剂的过程中，正确的方法和技巧可以确保产品的质量和效果。
本文将介绍膨胀剂的使用方法，希望能对您有所帮助。
首先，选择合适的膨胀剂是非常重要的。
不同类型的材料需要使用不同类型的膨胀剂，因此在选择膨胀剂时，需要根据具体的材料和工艺要求进行选择。
同时，要确保所选择的膨胀剂符合相关的国家标准和质量要求，以确保产品的质量和安全性。
其次，正确的使用方法也是至关重要的。
在使用膨胀剂时，需要按照生产工艺要求进行配比和混合，确保膨胀剂能够均匀地分布在材料中。
同时，要注意控制膨胀剂的用量，避免使用过多或过少，影响产品的质量和性能。
另外，使用膨胀剂的过程中需要注意安全问题。
膨胀剂属于化学品，具有一定的腐蚀性和挥发性，因此在使用过程中需要佩戴好相应的防护用具，确保操作人员的安全。
同时，要注意避免膨胀剂与其他化学品混合使用，避免产生有害气体或不良反应。
最后，使用完膨胀剂后需要及时清洁和处理相关设备和工具。
膨胀剂在使用过程中可能会残留在设备和容器中，如果不及时清洁和处理，可能会对下一次生产造成影响。
因此，要注意做好设备和工具的清洁和维护工作，确保下次使用时能够正常进行。
总的来说，膨胀剂的使用方法包括选择合适的膨胀剂、正确的配比和混合、注意安全问题以及设备和工具的清洁和处理。
只有严格按照要求进行操作，才能确保产品的质量和安全。
希望本文能对您在使用膨胀剂时有所帮助，谢谢阅读！。
混凝土膨胀剂使用技巧详解一、前言混凝土膨胀剂是一种常见的建筑材料，它能够增强混凝土的强度和耐久性，同时还能够提高混凝土的耐水性和耐风化性。
本文将详细介绍混凝土膨胀剂的使用技巧，帮助读者更好地了解和应用混凝土膨胀剂。
二、混凝土膨胀剂的种类混凝土膨胀剂根据其材料的不同，可以分为有机膨胀剂和无机膨胀剂两种。
有机膨胀剂主要由高分子化合物组成，具有优异的膨胀性能和卓越的透气性能。
有机膨胀剂适用于低温环境下的混凝土结构，能够提高混凝土的抗冻性和耐久性。
无机膨胀剂则主要由矿物质和化学物质组成，具有优异的膨胀性能和高强度特性。
无机膨胀剂适用于高温环境下的混凝土结构，能够提高混凝土的耐高温性和耐化学腐蚀性。
三、混凝土膨胀剂的使用技巧1. 混凝土膨胀剂的添加量混凝土膨胀剂的添加量应该根据混凝土的用途和性质进行合理的选择。
一般情况下，混凝土膨胀剂的添加量应该在混凝土总质量的1%~5%之间。
如果混凝土的用途比较特殊，例如需要防水或防火，那么需要适当提高混凝土膨胀剂的添加量，以保证混凝土的性能。
2. 混凝土膨胀剂的混合混凝土膨胀剂的混合应该在混凝土搅拌前进行。
具体操作步骤如下：（1）将混凝土膨胀剂与水按照设定的比例混合均匀，制成混合液。
（2）将混合液加入到混凝土的配合材料中，进行搅拌。
（3）搅拌时间应该控制在5~10分钟之间，以保证混合均匀。
3. 混凝土膨胀剂的保存混凝土膨胀剂在使用前需要保存，以免受到潮湿或者高温的影响而失去效果。
具体操作步骤如下：（1）将混凝土膨胀剂放在干燥的地方，避免阳光直射和潮湿环境。
（2）混凝土膨胀剂的包装应该密封，以防止空气中的水分和灰尘进入。
（3）混凝土膨胀剂的保存期限一般为6个月，过期后应该丢弃，不得继续使用。
4. 混凝土膨胀剂的施工混凝土膨胀剂的施工应该在混凝土浇筑前进行。
具体操作步骤如下：（1）在混凝土浇筑前，对浇筑的地面进行清洁和处理，保证地面干燥和平整。
（2）将混凝土膨胀剂均匀地撒在地面上，控制混凝土膨胀剂的厚度，以保证混凝土的均匀性和强度。
混凝土膨胀剂的使用技巧和注意事项一、混凝土膨胀剂的概念和作用混凝土膨胀剂是一种化学添加剂，能够促进混凝土里面的气体膨胀，从而增加混凝土的体积。
它主要由铝粉和硅酸盐组成，能够促进混凝土的凝固和硬化，提高混凝土的耐久性和强度。
混凝土膨胀剂通常用于混凝土地面、道路、桥梁、隧道等工程中，能够提高混凝土的稳定性和耐久性，从而延长工程的使用寿命。
二、混凝土膨胀剂的使用技巧1.选择合适的混凝土膨胀剂在使用混凝土膨胀剂之前，首先需要选择合适的混凝土膨胀剂。
一般来说，混凝土膨胀剂的选择应该根据工程的具体情况和要求来进行。
在选择混凝土膨胀剂时，需要考虑混凝土的强度、稳定性、耐久性等因素，从而选择最适合的混凝土膨胀剂。
2.控制混凝土膨胀剂的用量在使用混凝土膨胀剂时，需要掌握混凝土膨胀剂的用量。
一般来说，混凝土膨胀剂的用量应该根据混凝土的体积和强度来进行计算，并且应该适当控制混凝土膨胀剂的用量，以避免混凝土出现过度膨胀或不足膨胀的情况。
3.混凝土膨胀剂的混合在使用混凝土膨胀剂时，需要将混凝土膨胀剂与混凝土进行混合。
在混合混凝土膨胀剂时，需要注意混凝土膨胀剂的均匀性和分散性，以确保混凝土膨胀剂能够充分发挥作用。
4.加水量的控制在使用混凝土膨胀剂时，需要控制加水量。
加水量的多少会直接影响混凝土的密实性和强度，因此需要根据混凝土的实际情况来确定加水量，以避免混凝土出现过度膨胀或不足膨胀的情况。
5.混凝土的振捣在混凝土膨胀剂的使用过程中，需要进行混凝土振捣。
振捣可以使混凝土膨胀剂充分分散，从而提高混凝土的密实性和强度。
在振捣混凝土时，需要注意振捣的时间和力度，以确保混凝土的均匀性和稳定性。
三、混凝土膨胀剂的注意事项1.混凝土膨胀剂的保存在使用混凝土膨胀剂之前，需要注意混凝土膨胀剂的保存。
混凝土膨胀剂应该存放在干燥、阴凉、通风的地方，避免混凝土膨胀剂受潮、受热或受阳光直射。
2.混凝土膨胀剂的保质期在使用混凝土膨胀剂之前，需要注意混凝土膨胀剂的保质期。
混凝土膨胀剂的正确使用方法嘿，混凝土膨胀剂的正确使用方法啊，那咱可得好好唠唠。
这混凝土膨胀剂用好了，那可是能解决不少问题呢。
首先呢，你得选对膨胀剂。
现在市面上的膨胀剂种类可不少，有粉状的，有液态的，你得根据自己的需求来选。
要是不知道咋选，就问问卖材料的老板，或者找有经验的人问问。
可别随便买一种就用，那可不行。
接着呢，要掌握好膨胀剂的用量。
这可不能瞎用哦，用多了或者用少了都不好。
一般来说，膨胀剂的用量是根据混凝土的配合比来确定的。
你可以看看说明书，或者问问专业的人，确定好合适的用量。
要是用量不对，混凝土可能会出现裂缝啊，或者强度不够啊等问题。
然后呢，在使用膨胀剂的时候，要把它和混凝土搅拌均匀。
可不能一块一块的，那样效果可不好。
可以用搅拌机搅拌，也可以人工搅拌，但是一定要搅拌充分。
搅拌的时候，要注意观察混凝土的状态，要是太干了或者太稀了，都不行。
还有啊，使用膨胀剂的混凝土在浇筑的时候也要注意。
要把混凝土浇筑得密实一点，不能有缝隙。
可以用振捣棒振捣一下，让混凝土更加密实。
浇筑完后，要及时养护，不能让混凝土干得太快。
可以浇水啊，或者覆盖塑料薄膜啊，保持混凝土的湿度。
我给你讲个事儿哈。
我有个朋友，他盖房子的时候，用了混凝土膨胀剂。
但是他不知道怎么用，就随便加了一些在混凝土里。
结果浇筑完后，混凝土出现了很多裂缝，他可着急了。
后来他找了专业的人来看看，人家说他膨胀剂用得不对，用量太多了，而且搅拌也不均匀。
人家给他重新调整了混凝土的配合比，又重新浇筑了一遍。
这次他按照正确的方法使用膨胀剂，混凝土就没有出现裂缝了。
你要是用混凝土膨胀剂，可一定要注意这些方法哦，这样才能保证混凝土的质量。
掺膨胀剂混凝土配合比设计中应注意的问题掺膨胀剂商品混凝土配合比设计中应注意的问题中国商品混凝土网[2007-4-17] 网络硬盘我要建站博客常用搜索在商品混凝土的各种强度中，抗拉强度最低，一般情况下抗拉强度仅为抗压强度的7%～11%，抗拉强度与抗弯强度之比约为0.5～0.6。
因此商品混凝土的开裂主要是由于商品混凝土中的拉应力超过抗拉强度而引起的。
为了提高商品混凝土的抗渗性能，以及减免由于商品混凝土收缩而产生的裂缝，在商品混凝土中经常加入膨胀剂。
商品混凝土膨胀剂的功能是使硬化后的商品混凝土产生一定的体积膨胀，抵销商品混凝土硬化早期产生的体积收缩。
水泥与水反应后其绝对体积总是减小的，掺入膨胀剂后反应生成的钙矾石（C3A·3CaSO4 ·32H2O）、Ca（OH）2和Mg（OH）2 可以使水泥体积产生微膨胀。
膨胀剂已经广泛地应用于补偿收缩商品混凝土、填充用膨胀商品混凝土、自应力商品混凝土和灌浆用膨胀砂浆。
一、实际工程中，施工单位在委托设计掺膨胀剂商品混凝土配合比时，经常出现以下问题。
1. 只注明掺用膨胀剂而不注明商品混凝土的使用部位。
不同用途的商品混凝土对限制膨胀率的要求是不同的。
2. 只注明商品混凝土的强度等级、抗渗等级、坍落度等技术指标，而没有注明商品混凝土的限制膨胀率的设计值。
实际上对限制膨胀率的要求是掺膨胀剂商品混凝土区别于普通商品混凝土的一项重要技术指标。
二、试验单位设计掺膨胀剂商品混凝土配合比时，容易出现以下问题。
1. 不区分商品混凝土的用途，用相同的方法进行商品混凝土配合比设计。
例如，用相同的原材料进行抗渗商品混凝土和结构后浇带商品混凝土配合比设计时，当两个配合比设计强度、坍落度等技术指标要求相同时，我们经常会认为两个配合比相同，膨胀剂掺量一样。
这种理解是不正确的。
GB50119—2003《商品混凝土外加剂应用技术规范》规定，掺膨胀商品混凝土的适用范表1 掺膨胀剂商品混凝土的适用范围围和各项技术参数见表1、2。
1
混凝土膨胀剂使用中存在的误区及应注
意的问题
摘要：根据目前市场膨胀剂质量现状和工程中存在的问
题，结合产品标准和应用技术规程，提出如何正确使用混凝
土膨胀剂。
关键词：混凝土膨胀剂误区1、膨胀剂使用中存在的误区
(1)、掺膨胀剂的补偿收缩混凝土配合比设计不明，膨胀
剂采用何种方法不明确。当使用粉煤灰掺合料时，配比又应
当如何设计?在配制防渗混凝土时，按规范规定：水泥用量不
得小于300kg/m３，如掺入粉煤灰，则水泥用量不得小于
280kg/m３。以此为基准设计膨胀剂的混凝土配合比。由于各
厂的水泥和粉煤灰活性不同，各地砂石质量差异较大，施工
选用混凝土的坍落度也不同，因此，试验室应参考以往的经
验，结合试验中得到的技术参数，确定基准混凝土的水泥和
粉煤灰单方用量，再计算膨胀剂的掺量。
(2)、大多数施工单位委托试验和与混凝土搅拌站签定合
同时，只要求提供满足掺膨胀剂混凝土的坍落度、强度和抗
渗等级的配合比数据，不提混凝土限制膨胀率的指标。存在
2
膨胀剂“一掺就灵”的盲目思想，这是使用膨胀剂的最大误
区。根据GBJ119—88规范，掺膨胀剂的补偿收缩混凝土的特
性指标是：水中养护14d的限制膨胀率≥0.015%。膨胀剂主
要用途是补偿收缩，根据大量工程实践表明，防水工程的底
板混凝土的限制膨胀率ε２=0.02%0.025%，侧墙ε２
=0.03%0.035%后浇带或膨胀加强带ε２=0.035%-0.045%为
宜。不同的结构部位的抗裂要求不同，因此，膨胀剂掺量是
不同的。由于膨胀剂与水泥及减水剂(泵送剂)之间存在适应
性的问题，在同一配合比下，使用不同的水泥及减水剂(泵送
剂)，混凝土产生的膨胀率也不同。必要根据工地原材料进行
补偿收缩混凝土的试配。在满足混凝土坍落度、强度和抗渗
等级的情况下，必须达到设计要求的限制膨胀率，否则就要
考虑调整膨胀剂掺量。有些单位把膨胀剂当防水剂使用，这
是允许的。一般防水剂只能提高混凝土抗渗性能，但不能满
足抗裂性能。而膨胀剂首先解决混凝土结构的抗裂，不裂可
以不渗。而达到补偿收缩的抗裂作用，关键是混凝土膨胀率
能否满足不同结构的补偿收缩要求。必须指出，厂家推荐的
膨胀剂掺量只作参考，试验证明有些厂家的膨胀剂质量波动
较大，有的甚至是“调包”的伪劣产品。因此，在使用前一
定要检测混凝土的限制膨胀率，并以此作为配合比的主要依
据之一。这就要求各检测试验单位应配备检测限制膨胀率的
仪器设备和检测人员。
3
(3)、许多单位反映，膨胀剂替代水泥后，混凝土强度下
降，认为少掺膨胀剂为宜，这也是个误区。因为膨胀剂替代
率是通过试验而确定的。在实际工程中，混凝土结构则受到
钢筋和邻位的约束。试验表明，带模养护的膨胀混凝土试件
的限制强度比自由强度高10%--15%，所以，不必担心掺膨胀
剂的混凝土强度下降。不能以7d自由强度作判断，应以28d
强度是否达到试配强度为准。
(4)、膨胀剂掺量有意和无意少掺是使用补偿收缩混凝土
的又一个误区。现实中发现，施工现场不能正确使用试验室
提供的混凝土配合比，在实际操作中，许多工地和搅拌站没
有专门的膨胀剂计量装臵，靠人工以斗代秤加料，由于监督
不力和人工加料的随意性，大多是少掺。更有甚者，某些搅
拌站从经济利益出发，故意少掺或不掺膨胀剂。导致了施工
单位对使用膨胀剂的误解。针对工程中使用了膨胀剂，混凝
土仍然开裂的情况，进行了现场调查，结果表明：①按混凝
土总量计，少用膨胀剂20%30%，原设计规定掺量12%，实际
只达到6%8%；②忽略了混凝土的前期湿养护。这样，膨胀混
凝土就是失去了补偿收缩作用，开裂现象由此而生。
(5)、有的用户拘泥于膨胀剂的推荐掺量，如某产品掺量
4
为10%--12%，在特殊结构部位用户却不敢超过12%，这也是
使用的误区。实际工程中，如后浇带或膨胀加强带，要用大
膨胀率的膨胀混凝土填充，要求混凝土膨胀率达到
0.035%--0.045%，混凝土强度提高5MPa，要掺入14%--15%膨
胀剂才能达到。如只限于掺12%就不能满足设计要求，有可能
开裂，所以，应根据不同结构部位，科学地掺入不同数量的
膨胀剂，才能达到补偿收缩的要求。
2、关于复合膨胀剂
复合膨胀剂是用膨胀剂和化学外加剂配制的产品，可用
于拌制缓凝、早强、防冻和高性能的泵送混凝土。该产品曾
列入《混凝土膨胀剂》建材行业标准JC476—1998中，但在
实施中发现不少问题：
(1)、质检部门对检测提出要求，复合膨胀剂由于掺入减
水剂、防冻剂等化学外加剂，膨胀剂使用砂浆检验，化学外
加剂使用混凝土检验。检测十分繁杂，而结果往往相佐。如
膨胀剂规定碱含量≤0.75%，由于减水剂(泵送剂)、早强剂和
防冻剂中含有Na２ＳＯ４，故碱含量往往超标，由于复合膨
胀剂中掺入减水剂，容易蔽盖了膨胀剂本身的质量问题。
5
(2)、混凝土搅拌站提出：由于水泥品种不同，按厂家推
荐的复合膨胀剂掺量，难以达到混凝土的坍落度要求，有时
坍落度损失大，难以泵送，这时，搅拌站要增添泵送剂才能
达到，使用麻烦。基于上述两条理由，新修改的JC476—2001
标准中，已取消《复合膨胀剂》这种产品，请使用单位明鉴。
但是，复合膨胀剂具有多功能和使用方便的优点。如用户愿
意使用复合膨胀剂，生产厂家可按用户要求提供产品，但要
做好现场售后服务工作。
3、设计中注意的问题
建筑结构抗裂抗渗控制是一个系统工程，许多设计单位
推荐使用掺膨胀剂的补偿收缩混凝土作为一个防裂措施，但
部分技术人员对膨胀剂的正确使用不了解，也存在一些误区。
(1)、在设计图纸上指明厂家和掺量是错误的，合理的说
明是：“采用掺膨胀剂的补偿收缩混凝土、强度等级、抗渗
标号、混凝土水中14d限制膨胀率大于0.015%(或者根据不同
结构部位提出更高的膨胀率)。”这样，可以由用户选择膨胀
剂厂家及其合理确定掺量，达到设计要求。
(2)、混凝土变形(膨胀和收缩)与限制是一对矛盾的统一
6
体。膨胀要通过钢筋和邻位约束才能在结构中建立预压应力。
所以，要求设计者采用细而密的配筋原则，个别开口部和墙
柱连接处由于应力集中易开裂，应增添附加钢筋。由于墙体
难施工、养护差，受外界温差影响大，易出现纵向裂缝。要
求墙体的水平构造筋的间距小于150mm，配筋率在0.5%左右，
在墙中部1m范围内，水平筋的间距加密至80100mm，形成一
道“暗梁”，以平衡收缩应力；水平筋应放在受力竖筋外测，
确保混凝土保护层厚度。
4、施工中注意的问题
施工单位对建筑结构的裂缝十分头疼，认为混凝土中加
入膨胀剂就能迎刃解决，这也是个误区。除了设计上保证合
理配筋和补偿收缩混凝土的配合比保证足够的限制膨胀率
外，施工管理则是关键。
(1)、工地或搅拌站不按混凝土配合比掺入足够量的膨胀
剂是普遍存在的现象，由此造成浇筑的混凝土膨胀效应极低，
何以补偿收缩?因此，确保膨胀剂掺量的准确性极为重要。
(2)、现场拌制混凝土的拌和时间要比普通混凝土延长
30s，以保证膨胀剂和水泥、减水剂(泵送剂)拌合均匀，提高
7
其匀质性。
(3)、混凝土布料，震捣应按施工规范进行。
(4)、膨胀混凝土要有充分湿养护才能更好的发挥其膨胀
效应，对掺膨胀剂的混凝土提出更严格的养护要求，养护期
不小于14d。
(5)、边墙出现裂缝是个难题，施工中应要求混凝土震捣
密实、匀质。有的单位为加快施工进度，浇筑混凝土12d内
就拆模板，其实这时混凝土的水化热升温最高，早拆模板造
成散热快，增加了墙内外温差，易于出现温差裂缝。施工实
践证明，墙体宜用保湿较好的胶合板制模，混凝土浇完后，
在顶部设水管慢淋养护，墙体宜在第5d拆模，然后尽快用麻
包片贴墙并喷水养护，保湿养护10--14d。
(6)、即使用补偿收缩混凝土浇筑墙体，也要以30--40m
分段浇筑。每段之间设2m宽膨胀加强带，并设钢板止水片，
可在28d后用大膨胀混凝土回填，养护不小于14d。
(7)、底板宜用蓄水养护，冬季施工要用塑料薄膜和保温
材料进行保温保湿养护；楼板宜用湿麻袋覆盖养护。
8
(8)、即使采取各种措施，尤其C40以上混凝土，墙体也
难免不出现裂缝，有的12d拆模板后就发现有裂缝，这是混
凝土内外温差引起的，要设法降低水泥用量，减少混凝土早
期水化热。由于膨胀剂在13d的膨胀还没充分发挥出来，有
时难以完全补偿温差收缩，但是膨胀剂可以防止和减少裂缝
数量，减小裂缝宽度。裂缝修补原则：小于0.2mm，裂缝不用
修补。大于0.2mm非贯穿裂缝，可以凿开3050mm，用掺膨胀
剂水泥砂浆修补。对于贯穿裂缝可用化学灌浆修补。为防止
地下水有害离子对墙体的侵蚀，并弥补缺陷，建议在侧墙外
壁可湿作业的聚合物水泥基防水涂料做一层防水保护层。
(9)、混凝土浇筑完后，建筑物进入使用阶段，有些单位
不注意维护保养，在竣工之前就出现裂缝，这是气温和湿度
变化引起的，因此，地下室完成后，要及时复土，楼层尽快
做墙体维护结构，屋面要尽快作做防水保温层。
