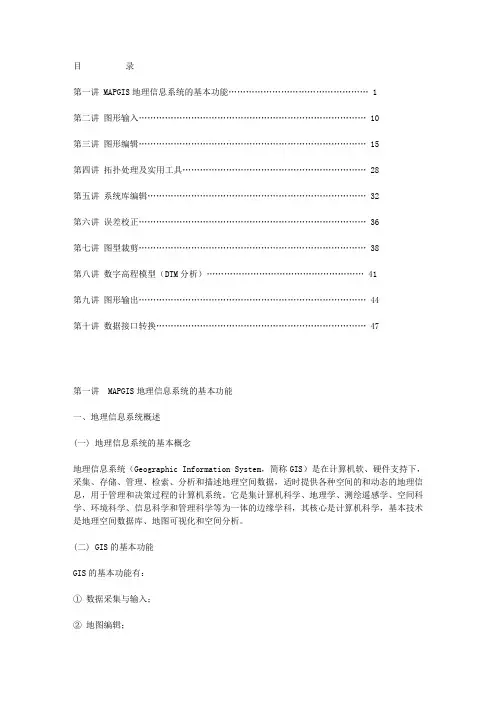

目录第一讲 MAPGIS地理信息系统的基本功能 (1)第二讲图形输入 (10)第三讲图形编辑 (15)第四讲拓扑处理及实用工具 (28)第五讲系统库编辑 (32)第六讲误差校正 (36)第七讲图型裁剪 (38)第八讲数字高程模型（DTM分析） (41)第九讲图形输出 (44)第十讲数据接口转换 (47)第一讲 MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。

它是集计算机科学、地理学、测绘遥感学、空间科学、环境科学、信息科学和管理科学等为一体的边缘学科，其核心是计算机科学，基本技术是地理空间数据库、地图可视化和空间分析。

(二) GIS的基本功能GIS的基本功能有：①数据采集与输入；②地图编辑；③空间数据管理；④空间分析；⑤地形分析；⑥数据显示与输出。

GIS所管理的数据主要是二维或三维的空间型地理数据，包括地理实体的空间位置、拓扑关系和属性三个内容。

GIS对这些数据的管理是按图层的方式进行的，既可将地理内容按其特征数据组成单独的图层，也可将不同类型的几种特征数据合并起来组成一个图层，这种管理方式对数据的修改和提取十分方便。

(三) GIS与通用数据库的区别虽然数据库系统和图形CAD的一些基本技术都是地理信息系统的核心技术，但地理信息系统和这两者都不同，它是在这两者结合的基础上加上空间管理和空间分析功能构成的。

GIS与通用的数据库技术之间的主要区别有：①侧重点不同数据库技术侧重于对非图形数据（非空间数据）的管理，即使存储图形数据，也不能描述空间实体间的拓扑关系；而GIS的工作过程主要处理的是空间实体的位置及相互间的空间关系，管理的主要是空间数据。

在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像（I）—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线5、最后再整饰一下，就作成了剖面图。

如何将区的属性赋到它所包含的点、线文件上？MAPGIS中，可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。

具体做法如下：在空间分析子系统中，装人点文件和区文件，选择―空间分析‖菜单下的―点空间分析‖――点对区判别分析‖即可将区属性附在他所包含的点上。

同理，在空间分析子系统中，装入线文件和区文件，选择―空间分析‖菜单下的―线空间分析‖――线对区判别分析‖即可将区属性附在他所包含的线上。

补充出现飞点解决的办法：在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。

出现飞点后，可以在输人编辑中利用―部分存文件‖的功能去除飞点。

判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。

如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。

有会员反应，字库里面没有的字或者生僻字输入不进去：在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。

目录第一章MAPGIS地理信息系统的基本功能 (1)第二章图形输入 (8)第三章图形编辑 (13)第四章拓扑处理及实用工具 (26)第五章系统库编辑 (30)第六章误差校正 (34)第七章图型裁剪 (37)第八章数字高程模型（DTM分析） (39)第九章图形输出 (42)第十章数据接口转换 (45)第一章MAPGIS地理信息系统概述一、 MAPGIS软件概述MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：①将空间数据数字化输入、编辑、拓扑一体化。

②具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。

③基本上完成了GIS方方面面的分析功能。

二、MAPGIS 地理信息系统的基本功能(一) MAPGIS系统的运行环境及应用范围MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M （推荐4.3G）以上，1024×768×256色的彩显设备。

MAPGIS 软件环境：中文WINDOWS95、WINDOWS98（推荐）、WINDOWS2000以及NT4.0以上。

MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。

(二)MAPGIS系统的安装与启动MAPGIS目前最高版本是7.0，包括USB狗一个，系统光盘一张，使用手册一本。

在运行各子系统前，最好先进性系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。

图1 MAPGIS软件系统配置(三) MAPGIS系统的总体结构MAPGIS是具有国际先进水平的完整的地理信息系统，它分为“输入”、“图形编辑”、“库管理”、“空间分析”、“输出”以及“实用服务”六大部分，如图2。

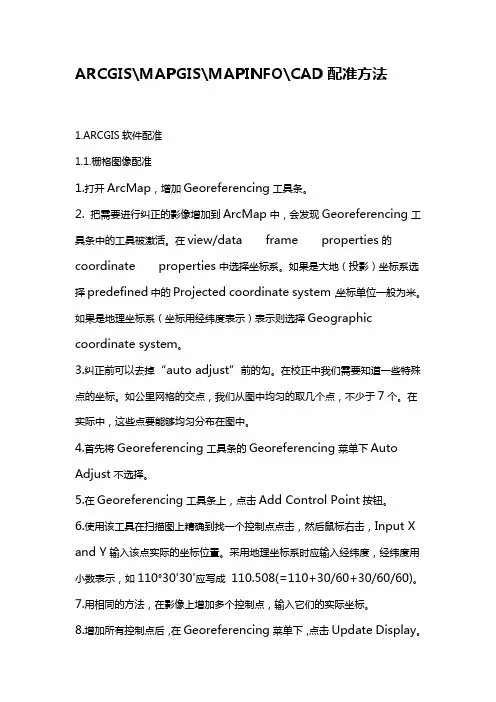

ARCGIS\MAPGIS\MAPINFO\CAD配准方法1.ARCGIS软件配准1.1.栅格图像配准1.打开ArcMap，增加Georeferencing工具条。

2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。

在view/data frame properties的coordinate properties中选择坐标系。

如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。

如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。

3.纠正前可以去掉“auto adjust”前的勾。

在校正中我们需要知道一些特殊点的坐标。

如公里网格的交点，我们从图中均匀的取几个点，不少于7个。

在实际中，这些点要能够均匀分布在图中。

4.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust 不选择。

5.在Georeferencing工具条上，点击Add Control Point按钮。

6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，Input X and Y输入该点实际的坐标位置。

采用地理坐标系时应输入经纬度，经纬度用小数表示，如110°30'30'应写成 110.508(=110+30/60+30/60/60)。

7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。

8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。

9.更新后，就变成真实的坐标。

10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。

1.2.矢量矫正空间校正（spatial adjustment）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。

目录第一讲 MAPGIS地理信息系统的基本功能 (1)第二讲图形输入 (10)第三讲图形编辑 (15)第四讲拓扑处理及实用工具 (28)第五讲系统库编辑 (32)第六讲误差校正 (36)第七讲图型裁剪 (38)第八讲数字高程模型（DTM分析） (41)第九讲图形输出 (44)第十讲数据接口转换 (47)第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。

它是集计算机科学、地理学、测绘遥感学、空间科学、环境科学、信息科学和管理科学等为一体的边缘学科，其核心是计算机科学，基本技术是地理空间数据库、地图可视化和空间分析。

(二) GIS的基本功能GIS的基本功能有：①数据采集与输入；②地图编辑；③空间数据管理；④空间分析；⑤地形分析；⑥数据显示与输出。

GIS所管理的数据主要是二维或三维的空间型地理数据，包括地理实体的空间位置、拓扑关系和属性三个内容。

GIS对这些数据的管理是按图层的方式进行的，既可将地理内容按其特征数据组成单独的图层，也可将不同类型的几种特征数据合并起来组成一个图层，这种管理方式对数据的修改和提取十分方便。

(三) GIS与通用数据库的区别虽然数据库系统和图形CAD的一些基本技术都是地理信息系统的核心技术，但地理信息系统和这两者都不同，它是在这两者结合的基础上加上空间管理和空间分析功能构成的。

GIS与通用的数据库技术之间的主要区别有：①侧重点不同数据库技术侧重于对非图形数据（非空间数据）的管理，即使存储图形数据，也不能描述空间实体间的拓扑关系；而GIS的工作过程主要处理的是空间实体的位置及相互间的空间关系，管理的主要是空间数据。

MAPGISK9标准分幅影像校正操作流程一般情况下，通过扫描的纸张的地形图，是没有坐标信息的，需要通过配准进行位置校正。

下面以一张标准分幅的地形图为例，简述MAPGISK9标准分幅影像校正操作流程。

一、启动MapgisK9地图编辑器。

二、添加影像数据1. 将校正标准比例尺地形图数据导入到GDB企业管理器。

2.将导入栅格数据集中地形图添加到地图文档，设为“当前编辑”状态。

三、启动栅格校正单击“栅格校正视图”标签，切换至“栅格校正视图”。

在添加的“栅格几何校正工具”单击“开始栅格校正”。

设为“当前编辑”状态的图像会添加到栅格校正视图显示。

四、图幅生成控制点单击“图幅生成控制点”按钮，在打开的对话框中单击“输入图幅信息”，输入“图幅号”并设置其他参数，然后单击“确定”并依次单击“左上角”、“右下角”等，同时鼠标单击图幅相应内图廓角点，以定位原始图像。

完成后单击“生成GCP点”，图幅内自动生成校正用地面控制点。

注：图幅号格式输入规范，以1:1万比例尺地形图为例，为H-50-8-(44)或H50G006060；“格网间距”用于确定生成GCP点在内图幅范围内的间距，建议与地形图公里格网间距保持一致，以便定位控制点；是否“采用大地坐标”，表示生成的GCP点的参照点坐标是否带有图幅比例尺（即按照图幅比例尺换算为图上坐标）。

五、顺序修改控制点自动生成的GCP点与图幅实际网线交点可能有偏差，可通过“顺序修改控制点”依次调整位置，方法为：单击“顺序修改控制点”，系统默认从第一个控制点开始，在栅格校正视图中开小窗口放大控制点位置，鼠标单击调整控制点（显示为“+”符号）位置，调整好按下键盘空格键，自动跳到下一控制点，依次处理。

注：可在小窗口外单击鼠标右键中止控制点修改。

六、逐格网校正经过“顺序修改控制点”，可选择“生成图幅质量文件”，在相应误差范围可以校正情况下单击“逐格网校正”，另存校正后图像。

将保存的影像添加到地图文档中，可以对位置校正好的地形图进行查看。

MapGIS实用技巧，教你十招！1、【如何设置区底色透明或半透明而填充图案不透明？】答：参数中透明度给1 然后底色给9即全透明，其他即半透明。

2、【如何设置栅格目录不以黄色的接图表显示？】答：数字地形分析和遥感处理系统中，环境参数设置中进行设置，设置好后关闭重开。

3、【如何控制影像金字塔生成与显示？】答：数字地形分析和遥感处理系统中环境参数设置中进行设置。

4、【四舍五入双精度？】答：有k9补丁，但验证后只能对小数位数四舍五入，如需对整数四舍五入则用字段+0.5，然后直接小数位改为0，最后算到新的整形字段中或者使用floor（字段+0.5），floor是向下取整。

5、【数据分析与处理】问：影像旋转一定角度后结果外围变黑，中间全白？答：发现原始影像像元类型为16位有符号，但取值在0-255，重采样为8位无符号后可以旋转。

6、【数据分析与处理、遥感处理系统】问：使用标准图幅裁剪影像的时候同时勾选生成图框，出来没有图框和工程等内容？答：SP3软件问题，如果将影像保存在GDB中则无法生成图框与工程，若保存为msi则有内容。

7、【遥感处理系统】问：对栅格数据进行投影变换的时候提示分辨率有误，修改后任然提示？答：该加密狗不支持栅格投影灯功能，使用支持此功能的加密狗即可。

8、【mapgis转shape后线型颜色丢失，注记怎么转到shape？】答：shape 文件中只记录空间拓扑结构与关系，并不记录符号与颜色等信息，需要在ArcGIS 中打开数据进行符号颜色化处理并保存lyr文件来记录。

9、【影像旋转一定角度后结果外围变黑，中间全白，是怎么回事？】答：发现原始影像像元类型为16位有符号，但取值在0-255，重采样为8位无符号后可以旋转。

10、【使用标准图幅裁剪影像的时候同时勾选生成图框，出来没有图框和工程等内容，什么原因？】答：发现为SP3软件问题，如果将影像保存在GDB中则无法生成图框与工程，若保存为msi则有内容。

mapgis软件是中国具有完全自主知识版权的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台。

软件立足行业，深入具体业务细节，以强大的数据中心集成技术，整合各行业运行系统的各关键信息，实现了灵活、可靠、高效的数据集成与管理。

本站这里提供的是mapgis6.7破解版下载，附带了详细图文教程和mapgis6.7破解狗，可以完美破解软件，更详细的安装如下文所示。

基本介绍：mapgis6.7版本继承了以前的界面友好，使用方便等特点，主要对数字测图、高程库系统、电子沙盘系统和DTM系统作了重大改进，功能不断增强，数据精度更高，性能更趋稳定，多种算法进行了优化，能够更好的为用户提供服务。

mapgis6.7安装破解教程如下：特别说明：1、安装之前打开软件狗；2、mapgis软件的使用在任何情况都需要软件狗的支持，软件狗包含mapgis的服务；开始安装：1、下载解压，双击“Setup67.EXE”依提示安装；2、一般选择默认的组件安装即可；3、软件显示正在注册控件；4、设置三维绘制引擎，一般按默认操作即可；5、打开桌面上生成的mapgis软件图标，点击设置，软件运行环境已经设置成功；6、依次选择图形处理--输入编辑--点击打开，软件成功破解。

mapgis快捷键如下：F4键(高程递加)这个功能是供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。

在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。

F5键(放大屏幕)以当前光标为中心放大屏幕内容。

F6键(移动屏幕)以当前光标为中心移动屏幕。

F7键(缩小屏幕)以当前光标为中心缩小屏幕内容。

F8键(加点)：用来控制在矢量跟踪过程中需要加点的操作。

按一次F8键，就在当前光标处加一点。

F9键（退点）：用来控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。

有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。

ArcGIS基本操作教程Arcgis基本操作教程（所有资料来⾃⽹络）⽬录1.配准栅格地图 (1)1.1跟据图上已知点来配准地图 (1)1.1.1选择标志性程度⾼的配准控制点 (1)1.1.2从基础数据底图上获取控制点坐标 (1)1.1.3增加Georeferncing ⼯具条 (2)1.1.4加载需要配准的地图 (2)1.1.5不选择Auto Adjust (2)1.1.6在要配准的地图上增加控制点 (3)1.1.7重复增加多个控制点检查残差 (4)1.1.8更新地图显⽰ (4)1.1.9保存配准图像 (5)1.1.10增加有坐标的底图检验配准效果 (6)1.2根据GPS观测点数据配准影像并⽮量化的步骤 (7)2.图形的失量化录⼊ (9)2.1半⾃动失量化 (9)2.1.1启动ArcMap (9)2.1.2栅格图层的⼆值化 (10)2.1.3更改Symbology设置 (10)2.1.4定位到跟踪区域 (11)2.1.5开始编辑 (12)2.1.6设置栅格捕捉选项 (12)2.1.7通过跟踪栅格像元来⽣成线要素 (14)2.1.8通过跟踪栅格像元⽣成多边形要素 (15)2.1.9改变编辑⽬标图层 (16)2.1.10结束你的编辑过程 (17)2.2批量⽮量化 (17)2.2.1启动ArcMap，开始编辑 (18)2.2.2更改栅格图层符号 (18)2.2.3定位到实验的清理区域 (19)2.2.6使⽤像元选择⼯具来帮助清理栅格 (21)2.2.7使⽤⽮量化设置 (24)2.2.8预览⽮量化结果 (25)2.2.9⽣成要素 (26)2.2.10结束编辑过程 (27)2.3⼿⼯数字化 (27)2.3.1在ArcCatalog下新建⼀个空的shapefile： (27)2.3.2为boundary添加属性字段 (28)2.3.3新建地图，并添加需要的数据 (28)2.3.4进⾏栅格显⽰设置： (28)3.拓普错误检查 (29)3.1ArcGIS 拓扑介绍 (29)3.2Geodatabase组织结构。

第一部分建立土地利用现状数据库第一章数据准备第一节概述MAPGIS土地利用数据库管理系统软件主要是针对县市级1:10000土地利用现状图的日常管理而开发的软件，它的使用步骤和操作模块按照以下图示进行，各个部分可以单独使用，也可以联合一体，以下操作是在MAPGIS软件6.2及以上版本的基础上实现的。

变更数据处理如下图：第二节图形数据采集图形数据的采集一般是利用1:10000标准分幅土地利用图完成的，所以本节内容按照分幅数据和图幅数据合并方式编写，图形数据的图幅合并一般在分幅属性录入和归并后进行，即此时的分幅图形文件是带有属性数据的，合并后的图形是整个县（市）的，也带有属性。

1.2.1 图纸扫描对不同类型和质量的图件采用不同的扫描方式。

对于薄膜图和单色纸图，采用黑白二值方式扫描；对于彩色纸图，采用灰度方式扫描。

1:10000土地利用现状图可以采用单幅分块扫描或单幅整块扫描，分辨率不得低于200DPI，文件保存为TIFF格式。

注意，扫描时图纸要放正，扫描得到的图像图幅下方两个内图廓点的连线与水平线的角度误差不超过0.2度。

1.2.2 图像校正图像校正的操作步骤如下：1、从“开始”菜单中找到程序组“MAPGIS土地利用数据库管理系统”，启动“MAPGIS 主菜单”程序。

2、在“MAPGIS主菜单”中启动“图像分析”模块。

3、从“文件”菜单下点击启动“数据输入”，将扫描的TIFF文件转换为内部MSI文件格式。

弹出如下对话框：（1）设定转换数据类型为TIF（*.tif）文件，指定目标文件目录为用户工作目录；（2）填加文件按钮用来填加扫描后的TIF文件到转换文件列表中，也可以直接点击添加目录按钮选择TIF文件所在的目录；（3）点击转换按钮开始数据格式转换，完成后系统提示转换成功；（4）转换完毕后，点击关闭按钮推出当前活动窗口。

2、点击“文件”菜单下“打开影像”命令，选择转换后的文件。

3、点击“镶嵌融合”菜单下“图幅生成控制点”命令，弹出如下窗口。

MAPGIS常见问题与使用方法1.工程图例中的分类码和编码的用法(1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例。

操作方法如下：① 在工程操作区域中单击鼠标右键，选择“编辑工程图例”，单击“编辑分类”，输入“分类码”（0－255之间）和分类名称。

全部输完后按“确定”键。

② 在图例表中双击一图例，在分类码处指定分类码。

所有图例都应指定相应分类码。

完成后单击“确定”保存退出（注：一个分类码可对应多个图例）。

③ 在工程操作区域中选择一个文件，在文件的说明列表处双击鼠标左键，然后改变分类码为以上编辑过的相应分类码。

所有文件都应有相应分类码。

(2) 设置好编码后，可以在图例板的非“精显模式”〔可以在图例板上按鼠标右键来选择〕下直接输入编码，系统会自动跳到编码所对应的图例上。

2. 如何利用图例版修改图元参数？用图例板来修改图元参数非常方便。

以修改区为例，打开图例板后，在区编辑里选择“修改区参数”，然后在图例板中选择正确的区图例；再到工作区中单击（多个区可以拉框选择）要修改的区即可。

3．如何制作专色？进人“编辑专色”，系统弹出专色编辑板，用户选择要编辑的某专色，编辑器将此专色的CMYK浓度形象化的显示出来，这时用户可用滚动条来调整CMYK，直到满意为止，按“保存专色”按钮存盘即可。

若用户需增加一新专色，按“增加专色”按钮，然后调整新专色的CMYK，满意后存盘。

若用户需删除一专色，按“减少专色”按钮。

4．打印光栅文件时应该选用哪个打印机？用“打印光栅文件”打印时，系统会弹出“输出设备设置”对话框，其中“输出设备”是指您的打印机型号，根据你的打印机选择您相应的型号即可，象HP1050CP、HP3000CP、HP600CP都可以选择“HP DJ2000CP、HP DJ2500CP”选项：CALCOMP绘图仪可选择“HP DJ750C、HP DJ350C”选项。

Mapgis投影变换步骤(以1:1万标准框为例) 1.打开投影变换界面，打开文件，1:1显示：
2.选择投影转换菜单，选择“P进行投影变换”子菜单:
3.选择文件，把“转换过程中使用文件中的TIC点”前的勾去掉：
4.设置“当前投影”：
坐标系类型为“投影平面直角”
椭球参数为“西安80”
投影类型为“高斯克吕格”
比例尺分母为“1”，坐标单
位为“米”
投影带类型为“3度带”
投影带序号为“37”
（注;投影带序号在地形图上可以查到）
5.编辑目的投影,坐标类型为“地理坐标系”，椭球参数为“西安80”，坐标单位为“度”
6.开始转换----确定:
7、点击1:1还原显示，选择已投影好的未命名文件，确定：
（注：不可同时选中投影前的文件，两者坐标系不同，系统不显示）
8.把投影好的文件另存，并重命名：
9.新建一个工程，把投影好的项目文件放入工程中：1）新建工程：
2）编辑参数：
（注：必须把椭球面高程从-0改成0，这是win7内核与winXP不同引起的错误。

）
这些工程参数，在投影转换的工作空间可以查到：
添加项目：
保存工程，就可以退出了。
