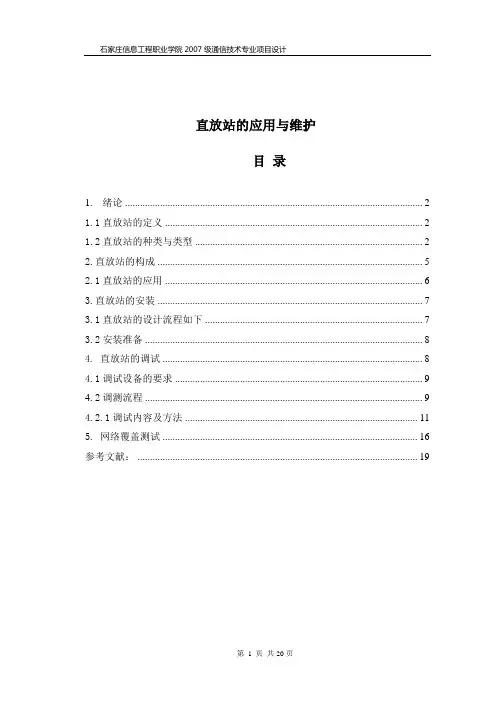

直放站的应用与维护目录1. 绪论 (2)1.1直放站的定义 (2)1.2直放站的种类与类型 (2)2.直放站的构成 (5)2.1直放站的应用 (6)3.直放站的安装 (7)3.1直放站的设计流程如下 (7)3.2安装准备 (8)4. 直放站的调试 (8)4.1调试设备的要求 (9)4.2调测流程 (9)4.2.1调试内容及方法 (11)5. 网络覆盖测试 (16)参考文献： (19)1. 绪论无线直放站最初是用于调频广播通信及消防无线设备信号接收转发，进入90年代以来，随着移动通信的蓬勃发展，由于用户对移动通信服务质量及运营商之间的竞争也越来越激烈，但移动信号覆盖不可避免会出现大量大大小小的盲区，如果全部用基站进行覆盖不仅没有必要而且耗费巨大，因此移动通信直放站应运而生，国内第一台GSM移动通信直放站是由福建省邮电科学研究所（现为福建电信科学技术研究院）于1991年研制成功。

现在直放站及室内分布覆盖已经发展为移动通信产业的一环，为移动通信发展做出了自己的贡献。

1.1直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无线电管理委员会规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

1.2直放站的种类与类型（1）放站下行信号通过施主天线接收基站信号，经低噪放放大后到下行选带模块进行滤波，然后把信号进行放大，经过双工器，通过重发天线向用户方向覆盖；上行从移动用户接收信号，经放大后发送给基站。

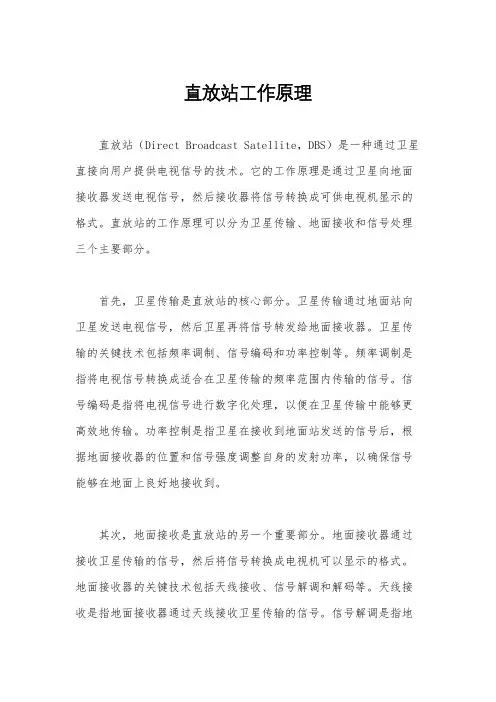

直放站工作原理直放站（Direct Broadcast Satellite，DBS）是一种通过卫星直接向用户提供电视信号的技术。

它的工作原理是通过卫星向地面接收器发送电视信号，然后接收器将信号转换成可供电视机显示的格式。

直放站的工作原理可以分为卫星传输、地面接收和信号处理三个主要部分。

首先，卫星传输是直放站的核心部分。

卫星传输通过地面站向卫星发送电视信号，然后卫星再将信号转发给地面接收器。

卫星传输的关键技术包括频率调制、信号编码和功率控制等。

频率调制是指将电视信号转换成适合在卫星传输的频率范围内传输的信号。

信号编码是指将电视信号进行数字化处理，以便在卫星传输中能够更高效地传输。

功率控制是指卫星在接收到地面站发送的信号后，根据地面接收器的位置和信号强度调整自身的发射功率，以确保信号能够在地面上良好地接收到。

其次，地面接收是直放站的另一个重要部分。

地面接收器通过接收卫星传输的信号，然后将信号转换成电视机可以显示的格式。

地面接收器的关键技术包括天线接收、信号解调和解码等。

天线接收是指地面接收器通过天线接收卫星传输的信号。

信号解调是指地面接收器将接收到的信号进行解调处理，以便后续的解码处理。

解码是指地面接收器将解调后的信号进行解码处理，以便将信号转换成电视机可以显示的格式。

最后，信号处理是直放站的最后一个部分。

信号处理包括信号解码、解密和解压缩等。

信号解码是指地面接收器将接收到的信号进行解码处理，以便将信号转换成电视机可以显示的格式。

解密是指地面接收器将接收到的加密信号进行解密处理，以便将信号转换成电视机可以显示的格式。

解压缩是指地面接收器将接收到的压缩信号进行解压缩处理，以便将信号转换成电视机可以显示的格式。

总之，直放站的工作原理是通过卫星传输、地面接收和信号处理三个主要部分来实现的。

通过这些技术的协同作用，直放站可以向用户提供高质量的电视信号，为用户带来更好的观看体验。

直放站工作原理

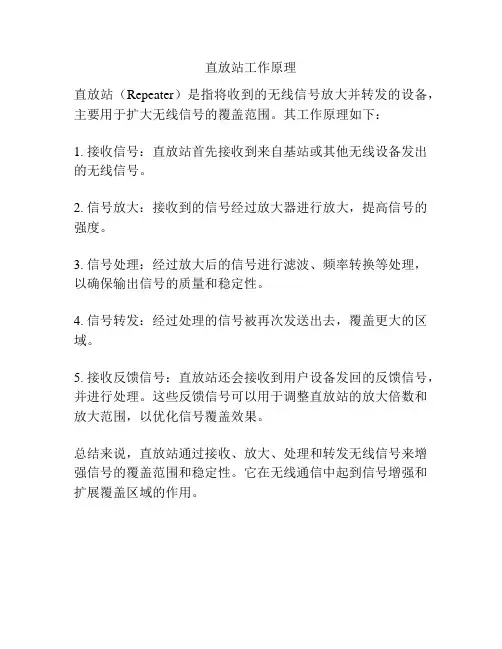

直放站（Repeater）是指将收到的无线信号放大并转发的设备，主要用于扩大无线信号的覆盖范围。

其工作原理如下：
1. 接收信号：直放站首先接收到来自基站或其他无线设备发出的无线信号。

2. 信号放大：接收到的信号经过放大器进行放大，提高信号的强度。

3. 信号处理：经过放大后的信号进行滤波、频率转换等处理，以确保输出信号的质量和稳定性。

4. 信号转发：经过处理的信号被再次发送出去，覆盖更大的区域。

5. 接收反馈信号：直放站还会接收到用户设备发回的反馈信号，并进行处理。

这些反馈信号可以用于调整直放站的放大倍数和放大范围，以优化信号覆盖效果。

总结来说，直放站通过接收、放大、处理和转发无线信号来增强信号的覆盖范围和稳定性。

它在无线通信中起到信号增强和扩展覆盖区域的作用。

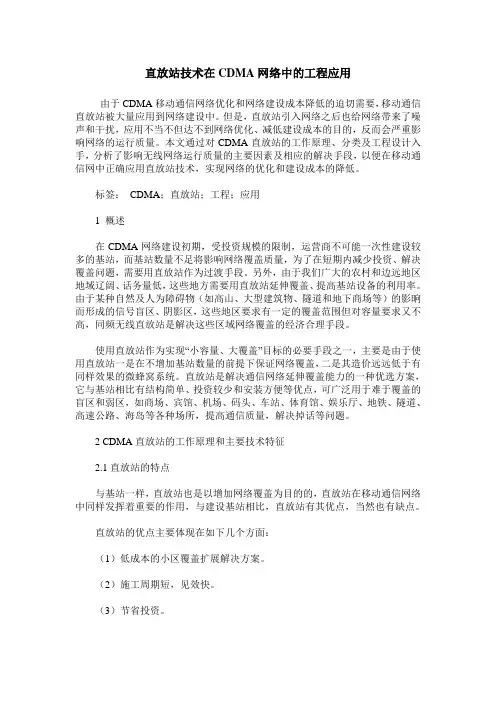

直放站技术在CDMA网络中的工程应用由于CDMA移动通信网络优化和网络建设成本降低的迫切需要，移动通信直放站被大量应用到网络建设中。

但是，直放站引入网络之后也给网络带来了噪声和干扰，应用不当不但达不到网络优化、减低建设成本的目的，反而会严重影响网络的运行质量。

本文通过对CDMA直放站的工作原理、分类及工程设计入手，分析了影响无线网络运行质量的主要因素及相应的解决手段，以便在移动通信网中正确应用直放站技术，实现网络的优化和建设成本的降低。

标签：CDMA；直放站；工程；应用1 概述在CDMA网络建设初期，受投资规模的限制，运营商不可能一次性建设较多的基站，而基站数量不足将影响网络覆盖质量，为了在短期内减少投资、解决覆盖问题，需要用直放站作为过渡手段。

另外，由于我们广大的农村和边远地区地域辽阔、话务量低，这些地方需要用直放站延伸覆盖、提高基站设备的利用率。

由于某种自然及人为障碍物（如高山、大型建筑物、隧道和地下商场等）的影晌而形成的信号盲区、阴影区，这些地区要求有一定的覆盖范围但对容量要求又不高，同频无线直放站是解决这些区域网络覆盖的经济合理手段。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案，它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

2 CDMA直放站的工作原理和主要技术特征2.1直放站的特点与基站一样，直放站也是以增加网络覆盖为目的的，直放站在移动通信网络中同样发挥着重要的作用，与建设基站相比，直放站有其优点，当然也有缺点。

直放站的优点主要体现在如下几个方面：（1）低成本的小区覆盖扩展解决方案。

直放站设计的原理与方法直放站作为公司在网络优化方面的核心产品之一，其设计的重要性不言而喻。

直放站的设计包括很多方面，从核心的射频性能和监控参数，到产品的可靠性设计（EMC设计、降额设计、热设计、软件可靠性和机械可靠性、环境可靠性等），再到产品的成本分析设计，无论哪一方面都将会影响到产品的市场竞争力。

在此，仅从其中最关键的一些因素上来分析直放站设计的原理与方法，以及在设计中需要特别注意的一些地方。

从在通信网络中所起的作用来看，直放站的主要功能就是放大从基站（下行）和移动台（上行）接收过来的有用信号，并将放大后的信号经天线（或其它耦合方式）发送出去。

通过这一方式提高系统基站的覆盖能力。

在这一放大过程中，要尽可能抑制随有用信号一起接收进来的干扰信号，同时也要避免产生新的干扰。

也就是说，直放站的放大必须是有带宽限制的，同时还要保证直放站的放大是线性的。

这是直放站很重要的两个特点。

带宽的限制主要由双工器和中频滤波器来实现，而线性的要求则对功率放大器的设计实现提出了很高的要求。

另外，在实际的工程运用中，还要保证直放站的引入不会给通信系统叠加更多的噪声。

这就产生了直放站另一类很重要的模块——低噪声放大器。

至此，可以看出直放站的基本模型中已经包含了四类核心模块：双工器（限制带宽）、低噪声放大器（限制噪声）、选频（带）模块（中频滤波）和线性功率放大器（线性放大）。

图1所示为直放站的基本框架图，可以帮助大家更直观地理解直放站的原理和基本组成。

图 1 直放站基本框架图了解了直放站的基本组成，再来看影响和决定直放站性能的那些基本参量，就比较容易理解接受了。

以WCDMA直放站为例，衡量直放站的无线指标主要有：标称最大输出功率；自动电平控制（ALC）；增益（最大增益、增益调节范围、增益调节步长及误差）；带内波动；噪声系数；频率误差及频率步进；传输时延；输入/输出驻波比；带外增益；杂散（频谱发射模板、杂散辐射）；调制精度（误差矢量幅度EVM、峰值码域误差PCDE）；输入互调；输出互调等。

直放站分析及案例一、引言直放站（Direct Broadcast Satellite，简称DBS）是一种通过卫星进行广播和电视传输的技术。

它可以将信号直接从卫星发送到用户的接收器，无需经过中间传输站点。

直放站技术在广播电视行业得到广泛应用，为用户提供了更加便捷和高质量的节目服务。

本文将对直放站进行分析，并提供一些相关的案例。

二、直放站的原理和特点1. 原理直放站的原理是通过卫星将信号发送到用户的接收器。

首先，信号源通过编码和压缩等处理，然后通过地面站点上传到卫星。

卫星再将信号转发到用户的接收器，接收器解码和解压缩信号后，用户就可以观看电视节目或收听广播。

2. 特点（1）覆盖范围广：直放站可以覆盖广大的地域范围，不受地理位置限制，用户只需安装接收器即可接收信号，无需铺设传输线路。

（2）信号质量高：由于直放站信号是通过卫星传输的，不受地面传输线路的影响，因此信号质量更加稳定和清晰。

（3）多样化的节目选择：直放站可以提供多个频道的电视节目和广播节目，用户可以根据自己的喜好选择观看的内容。

三、直放站的应用领域1. 电视广播行业直放站在电视广播行业中得到广泛应用。

它可以提供多个频道的电视节目，满足用户的不同需求。

同时，直放站可以实现高清晰度的视频传输，提供更加优质的观看体验。

2. 电台广播行业直放站也可以用于电台广播行业。

通过直放站技术，电台可以将节目信号通过卫星传输到用户的接收器，用户可以收听到全球各地的电台节目，丰富了广播内容。

3. 教育和培训行业直放站可以用于教育和培训行业。

通过直放站，学校和培训机构可以提供在线教育课程，学生可以在家中通过接收器观看课程内容，提高教育资源的利用效率。

四、直放站的案例分析1. 案例一：卫星电视直播平台某卫星电视直播平台利用直放站技术，提供了多个频道的电视节目。

用户只需购买接收器并安装好，就可以收看到各种类型的电视节目，包括电影、体育、新闻等。

该平台提供了高清晰度的视频传输，用户可以享受到更加清晰和流畅的观看体验。

LTE直放站设备在室分覆盖中的应用从2014年到现在，XX电信已经历经了八期LTE无线网建设工程，基本实现了对高流量、高价值及重点场景的室内覆盖，后期将不再对LTE网络进行大规模投资建设，但随着城区的快速扩建、新建楼宇的大量启用，新的室内弱覆盖区域将会迅速出现，虽然可通过拆闲补忙解决部分需求，但仍有部分需求需通过新购设备解决，考虑到后期对LTE建设投资的骤减，势必要寻求新的建设方式来实现低成本建站。

直放站设备作为传统室分信源的选择之一，具有成本低、组网灵活的优势，可用于低流量、重要程度低的场景，本文主要论述在后期室分建设过程中，直放站设备作为室分信源的可行性和适用性。

一、LTE直放站设备作为室分信源的可行性目前，A电信未对LTE直放站设备进行集采，直放站设备未在LTE 室分建设时大量使用，但这并不能说明直放站不可作为LTE室分系统的信源使用；现在，多家室分设备制造厂商对LTE直放站的使用已有成熟的解决方案。

以京信直放站为例，将直放站作为室分信源时有如下特点：1、从组网方式上来看，光纤直放站由近端机和远端机组成，近端机是一个，而远端机可以是一个或多个，组网上可并联也可串联，支持星型、链型、环形和混合组网，一台近端机理论可支持八台远端机；2、从支持频段来看，目前已有LTE 800M、LTE 1.8G、LTE 2.1G 室分直放站设备，可满足当前电信4G频段要求；3、从拉远距离上来看，利用光纤传输最远距离可达20千米，根据当前XX电信传输现状及设备使用情况来看，可满足上联局站的选取条件；4、从设备基本性能来看，直放站设备远端机重约12千克，远端机功耗约220W，可通过交流或直流引电，机箱可有效防水、防潮、防腐，胜任户内外全天候工作；5、从远程监控功能来看，采用满足CPRI标准的HDLC进行远程监控通信，本地可通过便携电脑对远端机或近端机进行增益设置、设备状态和工作参数查询，及监控软件的更新下载，内置监控备用锂电池，故障信息可自动上报，便于及时维护。

系统结构原理图：无线选频直放站无线宽带直放站直放站的组成主要是施主天线、直放机、重发天线。

直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

施主天线将接收到的基站下行信号送到双工器，双工器对信号进行滤波后将上行信号送到低噪声放大器进行第一级放大，放大后的信号含有杂散信号这时必需对信号再次进行滤波，为了不影响后级的工作效率及对其它信号有好的抑制度，必须选择一个有好的波形矩数的滤波器才可以达到要求，将滤波后的信号送到大功率放大器进行放大，最后信号经双工器再次滤波后从重发天线发射出去对欲覆盖区进行信号覆盖。

移动台的上行信号以同样的工作原理反向进行放大工作。

光纤直放站光纤中继移动通信直放站由靠近基站侧的近端机及覆盖区侧的远端机两部分组成，适用于在基站拟建直放站区有高山阻挡或两者相距甚远，同时基站和覆盖区之间具备光缆情况下建站。

光纤直放站兼备宽带、选带、选带、选频等功能。

传输距离可达20Km，由于空间隔离度好，不产生同频干扰，重发方向可采用全向天线覆盖，以提高覆盖效果。

应用波分复用事分光、分路技术、光纤直放机还可组成其它使用系统。

光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上，无线直放站通过接收空间传播的无线信号进行放大，从而扩大基站的覆盖范围。

光纤直放站是通过光纤进行传输，采用光信号接收器和转换器连接偏远的区域特点：光纤传输信号，不受地理环境、天气变化影响，因此工作稳定，覆盖效果好。
