TFT-LCD Introduction T hin F ilm T ransistor：薄膜晶体管L iquid C rystal D isplay：液晶显示器CRT ：Cathode Ray TubePDP ：Plasma Display Panel紅藍綠黃白紫青OLED：Organic Light-Emitting DiodeLCD ：Liquid Crystal DisplayDisplays 分类1个像素Displays 色度域红、绿、蓝的各x、y坐标连成的三角形的面积。
它和NTSC色度（下图中红色三角形）的面积比记作“NTSC比**%”。
TFT-LCD generation G10 288x313cmG8.5 220x250cmG7.5 195x225cmG6 150x185cmG5 110x130cmG4 68x88cm元件功能偏光片管制光线通过方向，仅允许与穿透轴平行之光线通过CF 实现色彩显示LC cell 调节光偏振方向TFT 调节液晶电压光源提供光源TFT-LCD 结构Printed circuit boardPrism sheet偏光板TFTODF sealantTABDriver LSI反射板Spacer分光片扩散板Back lights偏光板像素电极储存电容液晶配向膜共通电极Overcoat Color filterBlack matrix玻璃基板穿透式TFT-LCD 侧视图LC (Liquid crystal )晶体相液体相气相液晶相液晶分子的双折射特性液晶分子在不同的轴向折射系数不同，造成不同偏振方向直接的相位差，进而改变光的偏振态。
液晶对偏振光的改变效果•平行长轴方向前进，光的偏振态不变•平行短轴方向前进，光的偏振态被改变？LC (Liquid crystal )液晶的各向介电异性特性液晶在不同方向的介电系数不同，可以通过外加电场来改变液晶分子排列角度，从而达到控制液晶分子的双折射作用。

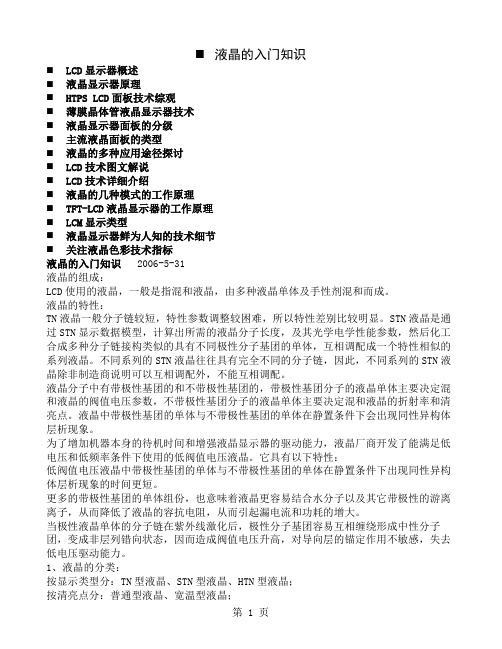

⏹液晶的入门知识⏹LCD显示器概述⏹液晶显示器原理⏹HTPS LCD面板技术综观⏹薄膜晶体管液晶显示器技术⏹液晶显示器面板的分级⏹主流液晶面板的类型⏹液晶的多种应用途径探讨⏹LCD技术图文解说⏹LCD技术详细介绍⏹液晶的几种模式的工作原理⏹TFT-LCD液晶显示器的工作原理⏹LCM显示类型⏹液晶显示器鲜为人知的技术细节⏹关注液晶色彩技术指标液晶的入门知识 2006-5-31液晶的组成：LCD使用的液晶，一般是指混和液晶，由多种液晶单体及手性剂混和而成。
液晶的特性：TN液晶一般分子链较短，特性参数调整较困难，所以特性差别比较明显。
STN液晶是通过STN显示数据模型，计算出所需的液晶分子长度，及其光学电学性能参数，然后化工合成多种分子链接构类似的具有不同极性分子基团的单体，互相调配成一个特性相似的系列液晶。
不同系列的STN液晶往往具有完全不同的分子链，因此，不同系列的STN液晶除非制造商说明可以互相调配外，不能互相调配。
液晶分子中有带极性基团的和不带极性基团的，带极性基团分子的液晶单体主要决定混和液晶的阀值电压参数，不带极性基团分子的液晶单体主要决定混和液晶的折射率和清亮点。
液晶中带极性基团的单体与不带极性基团的单体在静置条件下会出现同性异构体层析现象。
为了增加机器本身的待机时间和增强液晶显示器的驱动能力，液晶厂商开发了能满足低电压和低频率条件下使用的低阀值电压液晶。
它具有以下特性：低阀值电压液晶中带极性基团的单体与不带极性基团的单体在静置条件下出现同性异构体层析现象的时间更短。
更多的带极性基团的单体组份，也意味着液晶更容易结合水分子以及其它带极性的游离离子，从而降低了液晶的容抗电阻，从而引起漏电流和功耗的增大。
当极性液晶单体的分子链在紫外线激化后，极性分子基团容易互相缠绕形成中性分子团，变成非层列错向状态，因而造成阀值电压升高，对导向层的锚定作用不敏感，失去低电压驱动能力。
1、液晶的分类：按显示类型分：TN型液晶、STN型液晶、HTN型液晶；按清亮点分：普通型液晶、宽温型液晶；按阀值电压分：低阀值电压液晶、普通液晶、高阀值电压液晶。
TFT基础知识Shantou Goworld DisplayTFT－LCD基础知识技术研发部黎明 2009.7Shantou Goworld Display主要内容一、TFT－LCD结构与原理二、TFT－LCD制造流程Shantou Goworld DisplayTFT—Thin Film Transistor 薄膜晶体管LCD—Liquid Crystal Display 液晶显示器Shantou Goworld DisplayTFT-LCD名词解释分辨率（Display Resolution ）：显示器上水平方向和垂直方向上相素（Pixel）的数目。
注：一个相素有R、G、B三个子相素（Sub-Pixel）。
对比度（Contrast Ratio）：显示器最大亮度值（全白）与最小亮度值（全黑）之比值。
一般TFT-LCD的对比值为200:1至400:1。
视角（Viewing Angle）：在大角度观看的情况下，显示器亮暗对比变差会使画面失真，而在可接受的观测角度范围就称为视角。
响应时间（Response Time）：从输入信号到输出影像所经历的时间，一般液晶显示器响应时间为20~30毫秒。
（标准电影格式每画面为40毫秒）Shantou Goworld Display按基板加工的尺寸，可以分为代，即一代线、二代线等Shantou Goworld Display关于中小尺寸生产线手机超便携移动PC 汽车仪表电子相框娱乐显示（MP3/MP4、游戏机等）Shantou Goworld Display大尺寸产品需求量预测200 180 160 140 120 100 80 60 40 20 0 Notebook LCD MNTLCD TV Others 2003 38.6 53.7 5 2.5 2004 47.1 74.6 12.1 4.6 2005 63.5 118.2 28.5 8.4 2006 76.6 134.7 50.4 10.7 2007 93.2 153.1 72.5 13.5 2008 105.9 168.4 92.2 16.3 2009 121.3 179.5 110.2 18.7 2010 138.1 194.2 123 21.6单位:百万片来源:Display SearchShantou Goworld Display中国TFT-LCD面板制造生产线现状Maker Locatio n Shang hai Beijing Kunsh an Shang hai Line Gen Status Input Operati on Date Q3'04 Substr ate Size 1100 x 1300 1100 x 1300 1100 x 1300 730 x 920SVANEC BOE OT IVOS15Runnin g Runnin g Runnin g Runnin g90KB1580KQ1'05F1530KQ4'06TianmaF14.530KQ3'07Shantou Goworld Display厂商三星电子面板生产线7代线（1870mm×2200mm）8代线第二条8代线产能计划共两条，计划扩充产能达13万片/月。
