机电安装工程施工技术方案（完整版）1 电气工程1 施工准备施工前先熟悉图纸资料，并组织有关人员进行图纸会审，核实图中选用的设备材料，根据工期安排及进度要求合理配备劳动力、准备工机具及材料，同时提出备料及分批采购计划。
2 材料进场及检验(1）所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。
所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。
(2)经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。
(3）变压器、高压电器及电瓷制品检查项目：①产品带有合格证和随机文件，变压器有出厂试验记录；②外观检查：有符合设计的铭牌，附件齐全，绝缘件无缺损、裂纹。
(4）高低压开关柜、应急电源、直流电源柜及动力、照明配电箱检查项目：①产品带有合格证和随机文件，生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
应急电源有出厂试验记录。
②外观检查：有符合设计的铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
(5）低压开关设备等检查项目：①产品带有合格证和随机文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。
②外观检查：有符合设计的铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。
(6）照明灯具及附件检查项目：①检验合格证及随机文件；②灯具涂层完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；③现场抽样检查成套灯具的绝缘电阻、内部接线等性能。
灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘电线，芯线截面积不小于0.5㎜2，橡胶或PVC 绝缘电线的绝缘层厚度不小于0.6mm。
(7）开关、插座、接线盒及其附件检查项目：①查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。
②开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全。
③性能检测：不同极性带电部件间的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于 5 兆欧；用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象，金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。

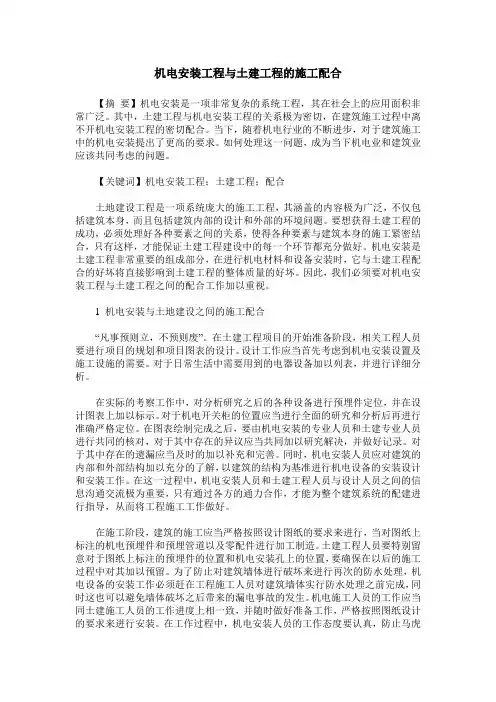

机电安装工程与土建工程的施工配合【摘要】机电安装是一项非常复杂的系统工程，其在社会上的应用面积非常广泛。
其中，土建工程与机电安装工程的关系极为密切，在建筑施工过程中离不开机电安装工程的密切配合。
当下，随着机电行业的不断进步，对于建筑施工中的机电安装提出了更高的要求。
如何处理这一问题，成为当下机电业和建筑业应该共同考虑的问题。
【关键词】机电安装工程；土建工程；配合土地建设工程是一项系统庞大的施工工程，其涵盖的内容极为广泛，不仅包括建筑本身，而且包括建筑内部的设计和外部的环境问题。
要想获得土建工程的成功，必须处理好各种要素之间的关系，使得各种要素与建筑本身的施工紧密结合，只有这样，才能保证土建工程建设中的每一个环节都充分做好。
机电安装是土建工程非常重要的组成部分，在进行机电材料和设备安装时，它与土建工程配合的好坏将直接影响到土建工程的整体质量的好坏。
因此，我们必须要对机电安装工程与土建工程之间的配合工作加以重视。
1 机电安装与土地建设之间的施工配合“凡事预则立，不预则废”。
在土建工程项目的开始准备阶段，相关工程人员要进行项目的规划和项目图表的设计。
设计工作应当首先考虑到机电安装设置及施工设施的需要。
对于日常生活中需要用到的电器设备加以列表，并进行详细分析。
在实际的考察工作中，对分析研究之后的各种设备进行预埋件定位，并在设计图表上加以标示。
对于机电开关柜的位置应当进行全面的研究和分析后再进行准确严格定位。
在图表绘制完成之后，要由机电安装的专业人员和土建专业人员进行共同的核对，对于其中存在的异议应当共同加以研究解决，并做好记录。
对于其中存在的遗漏应当及时的加以补充和完善。
同时，机电安装人员应对建筑的内部和外部结构加以充分的了解，以建筑的结构为基准进行机电设备的安装设计和安装工作。
在这一过程中，机电安装人员和土建工程人员与设计人员之间的信息沟通交流极为重要，只有通过各方的通力合作，才能为整个建筑系统的配建进行指导，从而将工程施工工作做好。
论土建工程和机电安装工程的施工配合技术要点摘要：近些年中国各种建筑工程的数量不断增多，人们对土建施工与机电设备安装也提出了更加严格的要求。
在建筑工程中，机电工程与土建装修交叉施工十分常见，机电工程安装有着较强的系统性和复杂性，需要应用多种专业知识，同时还需要加强和土建施工配合，方能提高机电系统的安装效果和使用性能，才能保证土建工程的建设质量。
基于此，本文先阐述机电工程与土建装修交叉施工的协调管理价值，然后从多角度出发提出交叉施工管理建议，希望能为相关工作人员带来参考。
关键词：土建工程；机电安装工程；施工配合；技术引言建筑施工管理具有较强的复杂性，不仅需要应用专业技术与标准，更必须保证各项工序之间的有效协调。
在建筑工程当中，机电工程与土建装修交叉施工，是房建施工管理的重点，二者之间相互独立但又有所交叉。
土建施工和机电设备安装有效配合，可以提高整体施工质量。
对于房建施工管理人员而言，保障两项工作顺利开展，确保交叉施工协调开展至关重要。
1机电设备安装与土建施工的关系在建筑施工过程中，无法单独完成机电设备的安装，需要协同完成土建施工作业。
通常情况下，需要在机电设备安装前将土建工程的前置工序和关键环节完成，在保证土建工程各个方面都可以达到机电设备安装的要求后方可开展机电安装工程。
从土建角度来说，想要确保机电设备安装、移交机电工程作业面能够和预期的要求相符合，就要在土建施工阶段充分考虑机电设备安装所需要的条件，提前做好准备工作，要高度重视并且有效分析机电管线设备，在土建施工中将分析成果的应用价值充分展现出来，有效指导和推进机电施工工序的开展。
为此，在工程建设初期应当加强各项基础工作的开展，综合考虑机电设备安装和土建施工作业，保证高效地开展土建和机电工程协同施工。
2土建施工与机电设备安装有效配合的问题2.1思想观念在工程施工阶段，因为涉及较多的机电设备，成本消耗量比较大，需要投入较多的人力资源，一些施工单位过于重视机电安装工作，忽视了土建施工环节，对于二者协同配合也缺乏重视。
机电安装工程施工方案＜1＞室内给水工程＜1.1＞施工准备1.进入现场后及时与甲方联系，确定卫生器具的型号并确定卫生器具的甩口尺寸。
甩口尺寸确定后及时绘制留孔位置大样图。
2.留孔图绘制必须根据机电图纸管道位置与建筑图及结构图进行综合对比分析，预留孔洞位置与结构梁发生冲突时及时进行调整，调整的原则本着既保证主体结构安全，又要保证设备安装的使用功能的宗旨进行二次深化设计，绘制留孔图，绘制后，报设计、监理、甲方确认。
确认后，作为正式图纸进行施工。
3.通过施工测量，确定各系统管道穿过楼板、墙壁、基础的孔洞和埋件位置是否满足设计和规范要求，管道交叉点、管道间距以及在图纸上无法确定的标高、尺寸和角度，需在实地进行测量。
连接设备的管道一般在设备就位以后进行测量。
＜1.2＞主要机具设备套丝机、沟槽机、电焊机、煨弯器、砂轮锯、活扳子、试压泵、台钻、压力案、管钳、手锤、台钳、手锯、电焊工具、气焊工具、钢卷尺、水平尺、线坠、粉笔、小线、高凳。
＜1.3＞工艺流程熟悉图纸→材料检验→坐标确定→管道配置→卡具稳装→管道敷设→核对甩口位置→水压实验→补刷防腐→系统清洗＜1.4＞施工工艺1.墙槽预留土建砌墙前向土建提供墙槽的位置和尺寸，由土建进行预留。
如无法预留，必尽可能在抹灰前使用开槽机、云石锯等专用工具进行开槽，管道安装完毕后由专业人员进行封堵。
2.普通孔洞预留预留时我们采用现场放线定位，先放出柱的中轴线，以柱的中轴线为依据放出墙线，以留孔图为依据确定留孔及预留套管位置，对于孔洞集中部位（如卫生间）在模板上放出房型大样图，确定孔洞的位置。
套管预留后由工长进行自检、专业负责人检查、专职质量员核查后报监理、甲方确认。
为保证孔洞的质量，避免拔管过早造成周围混凝土损坏，可以采用在套管外侧刷脱模剂的做法，推迟拔管时间，待可以上人时再拔出。
3.套管的预留（1）套管安装的原则地下室或地下构筑物外墙有管道穿过的应采取防水措施，对有严格防水要求的建筑物，必须采用柔性防水套管。
