(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920279080.7(22)申请日 2019.02.22(73)专利权人 陈晓蓉地址 730030 甘肃省兰州市城关区广武门街道秦安路28号（服装鞋帽研究所）(72)发明人 陈晓蓉　(51)Int.Cl.A41H 5/00(2006.01)

(54)实用新型名称用于服装设计的支架(57)摘要本实用新型公开了用于服装设计的支架，包括箱体，所述箱体内腔的右侧设置有驱动装置，所述箱体内腔的中部设置有从动结构，所述从动结构的上方设置有液压杆，所述液压杆贯穿箱体并延伸至箱体的外部，所述液压杆的外侧设置有分力结构，所述液压杆的顶端固定连接有支撑竖杆。本实用新型通过箱体、驱动装置、从动结构、液压杆、分力结构、支撑竖杆、肩部支杆和弹力结构的设置，解决了传统的支架仅仅具有挂置衣物的作用，不能够对衣物进行旋转展示，同时不能从内侧将衣物撑满，影响展示效果，降低了支架实用性的问题，该用于服装设计的支架，具备可以对衣服进行旋转展示，而且可以提高展示效果的优点，

值得推广。

权利要求书1页 说明书3页 附图2页CN 209732674 U2019.12.06

CN 209732674

U1.用于服装设计的支架，包括箱体(1)，其特征在于：所述箱体(1)内腔的右侧设置有驱动装置(2)，所述箱体(1)内腔的中部设置有从动结构(3)，所述从动结构(3)的上方设置有液压杆(4)，所述液压杆(4)贯穿箱体(1)并延伸至箱体(1)的外部，所述液压杆(4)的外侧设置有分力结构(5)，所述液压杆(4)的顶端固定连接有支撑竖杆(6)，所述支撑竖杆(6)两侧的顶部均固定连接有肩部支杆(7)，所述支撑竖杆(6)的两侧且位于肩部支杆(7)的下方均设置有弹力结构(8)。2.根据权利要求1所述的用于服装设计的支架，其特征在于：所述驱动装置(2)包括减震垫(21)，所述减震垫(21)与箱体(1)内腔的底部固定连接，所述减震垫(21)的顶部固定连接有伺服电机(22)，所述伺服电机(22)的输出轴固定连接有主动轮(23)。3.根据权利要求2所述的用于服装设计的支架，其特征在于：所述从动结构(3)包括从动轮(31)，所述从动轮(31)与主动轮(23)之间通过皮带传动连接，所述从动轮(31)底部的轴心处固定连接有旋转轴(32)，所述旋转轴(32)的底端通过轴承座与箱体(1)内腔的底部固定连接，所述从动轮(31)的顶部与液压杆(4)的底端固定连接。4.根据权利要求1所述的用于服装设计的支架，其特征在于：所述分力结构(5)包括圆盘(51)，所述圆盘(51)与箱体(1)的顶部固定连接，所述圆盘(51)的表面开设有环形槽(52)，所述环形槽(52)的内部滑动连接有滑块(53)，所述液压杆(4)两侧的顶部均固定连接有连接臂(54)，所述连接臂(54)与滑块(53)固定连接。5.根据权利要求1所述的用于服装设计的支架，其特征在于：所述弹力结构(8)包括固定杆(81)，所述固定杆(81)与支撑竖杆(6)的侧面固定连接，所述固定杆(81)表面的前后两侧均滑动连接有滑套(82)，所述固定杆(81)的前端与后端均固定连接有挡板(83)，所述固定杆(81)表面的前后两侧均设置有压缩弹簧(84)，所述压缩弹簧(84)的两端分别与滑套(82)和挡板(83)的表面焊接，所述滑套(82)的侧面通过活动轴活动连接有活动杆(85)，所

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920196227.6

(22)申请日 2019.02.14

(73)专利权人 安徽省农业科学院农业工程研究所地址 230000 安徽省合肥市庐阳区农科南路40号 专利权人 安徽元亨利园林绿化有限公司

(72)发明人 王晶晶　张强　张劲松　

(74)专利代理机构 合肥三川专利代理事务所(普通合伙) 34150代理人 李霞

(51)Int.Cl.A01G 17/14(2006.01)

(54)实用新型名称一种树木保护支架(57)摘要本实用新型公开了一种树木保护支架，包括两个固定座，所述固定座的顶部开设有两个螺纹孔，两个螺纹孔内螺纹连接有螺栓，固定座的顶部两侧均固定安装有固定柱，两个固定柱的顶部固定安装有同一个工作台，工作台的顶部开设有滑动槽，滑动槽内滑动安装有滑动杆，两个滑动杆相互靠近的一侧均固定有固定架，两个固定架相互靠近的一侧均固定安装有夹持板，两个滑动杆上均开设有螺纹通孔，工作台的顶部固定安装有固定块，固定块上开设有固定孔，固定孔内转动安装有螺纹杆。本实用新型结构简单，操作方便，能够快速方便的对树木进行固定夹持，保护了了树木，避免了树木的倾斜，所以满足了人们

的需求。

权利要求书1页 说明书3页 附图3页CN 209609409 U2019.11.12

CN 209609409

U1.一种树木保护支架，包括两个固定座（1），其特征在于，所述固定座（1）的顶部开设有

两个螺纹孔（2），两个螺纹孔（2）内螺纹连接有螺栓（3），固定座（1）的顶部两侧均固定安装

有固定柱（4），两个固定柱（4）的顶部固定安装有同一个工作台（5），工作台（5）的顶部开设

有滑动槽（6），滑动槽（6）内滑动安装有滑动杆（7），两个滑动杆（7）相互靠近的一侧均固定

有固定架（8），两个固定架（8）相互靠近的一侧均固定安装有夹持板（9），两个滑动杆（7）上

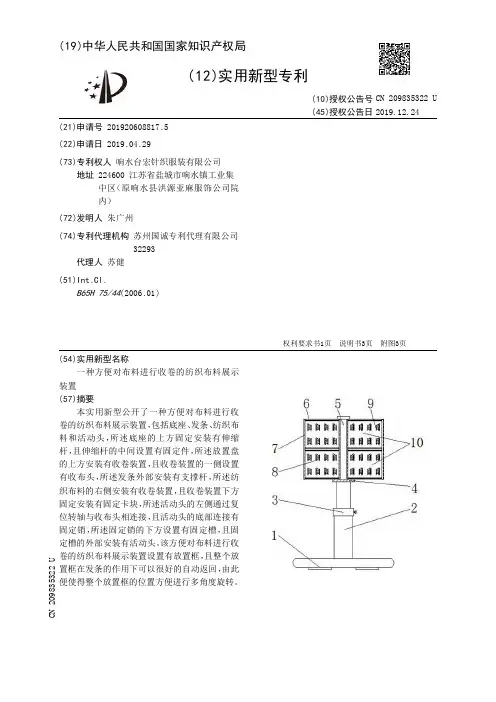

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920608817.5

(22)申请日 2019.04.29

(73)专利权人 响水台宏针织服装有限公司地址 224600 江苏省盐城市响水镇工业集中区（原响水县洪源亚麻服饰公司院内）

(72)发明人 朱广州　

(74)专利代理机构 苏州国诚专利代理有限公司 32293代理人 苏健

(51)Int.Cl.B65H 75/44(2006.01)

(54)实用新型名称一种方便对布料进行收卷的纺织布料展示装置(57)摘要本实用新型公开了一种方便对布料进行收卷的纺织布料展示装置，包括底座、发条、纺织布料和活动头，所述底座的上方固定安装有伸缩杆，且伸缩杆的中间设置有固定件，所述放置盘的上方安装有收卷装置，且收卷装置的一侧设置有收布头，所述发条外部安装有支撑杆，所述纺织布料的右侧安装有收卷装置，且收卷装置下方固定安装有固定卡块，所述活动头的左侧通过复位转轴与收布头相连接，且活动头的底部连接有固定销，所述固定销的下方设置有固定槽，且固定槽的外部安装有活动头。该方便对布料进行收卷的纺织布料展示装置设置有放置框，且整个放置框在发条的作用下可以很好的自动返回，由此

便使得整个放置框的位置方便进行多角度旋转。

权利要求书1页 说明书3页 附图3页CN 209835322 U2019.12.24

CN 209835322

U1.一种方便对布料进行收卷的纺织布料展示装置，包括底座（1）、发条（11）、纺织布料

（12）和活动头（15），其特征在于：所述底座（1）的上方固定安装有伸缩杆（2），且伸缩杆（2）

的中间设置有固定件（3），所述伸缩杆（2）的顶端通过轴承（4）与支撑杆（5）相连接，且支撑

杆（5）的两侧安装有放置框（6），所述放置框（6）的内部镶嵌有滑槽（7），且滑槽（7）的中间设

置有放置盘（10），所述放置盘（10）的上方安装有收卷装置（8），且收卷装置（8）的一侧设置

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920235162.1(22)申请日 2019.02.25(73)专利权人 朱海锋地址 314000 浙江省嘉兴市秀洲区洪合镇洪运路周安桥7号(72)发明人 朱海锋　(74)专利代理机构 杭州知管通专利代理事务所(普通合伙) 33288代理人 占伟彬(51)Int.Cl.B65H 75/10(2006.01)B65H 75/18(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种纺织机用的组合式纺织筒(57)摘要本实用新型公开了一种纺织机用的组合式纺织筒，包括纺织筒，所述纺织筒的外表面固定连接有防滑橡胶筒，所述防滑橡胶筒的表面固定连接有防滑凸起，所述纺织筒的内表面固定连接有第一弹簧垫，所述第一弹簧垫的底面与第一弹簧的一端固定连接。该纺织机用的组合式纺织筒，通过按压拨杆后，推动圆柱滑块向杠杆方向移动时，由支撑板的表面通过支点转轴与杠杆的表面活动连接，固定橡胶块的顶面与杠杆的一端活动连接，当定位销到达圆柱滑块的表面开设有与定位销相适配的孔时，然后放开拨杆，使定位销的表面与纺织筒的内表面固定连接，从而使纺织筒紧紧的固定在固定杆表面，达到了防止纺织

筒从纺织机上的固定杆上掉落的效果。

权利要求书1页 说明书3页 附图2页CN 209872000 U2019.12.31

CN 209872000

U1.一种纺织机用的组合式纺织筒，包括纺织筒(1)，其特征在于：所述纺织筒(1)的外表面固定连接有防滑橡胶筒(2)，所述防滑橡胶筒(2)的表面固定连接有防滑凸起(3)，所述纺织筒(1)的内表面固定连接有第一弹簧垫(4)，所述第一弹簧垫(4)的底面与第一弹簧(5)的一端固定连接，所述第一弹簧(5)的另一端与第二弹簧垫(6)的顶面固定连接，所述第二弹簧垫(6)的底面与固定橡胶块(7)的顶面固定连接，所述固定橡胶块(7)的顶面通过转轴与杠杆(8)的一端活动连接，所述纺织筒(1)的内表面与支撑板(9)的顶端固定连接，所述支撑板(9)的表面与支点转轴(10)的表面活动连接，所述纺织筒(1)的内表面滑动连接有圆柱滑块(11)，述定圆柱滑块(11)内表面固定连接有第三弹簧垫(12)，所述第三弹簧垫(12)的顶面与第二弹簧(13)的一端固定连接，所述第二弹簧(13)的另一端与第四弹簧垫(14)的底面固定连接，所述第四弹簧垫(14)的顶面与定位销(15)的底面固定连接，所述第四弹簧垫(14)的侧面与拨杆(16)的一端固定连接。2.根据权利要求1所述的一种纺织机用的组合式纺织筒，其特征在于：所述支撑板(9)的表面通过支点转轴(10)与杠杆(8)的表面活动连接。3.根据权利要求1所述的一种纺织机用的组合式纺织筒，其特征在于：所述第一弹簧(5)的另一端通过第二弹簧垫(6)与固定橡胶块(7)的顶面固定连接。4.根据权利要求1所述的一种纺织机用的组合式纺织筒，其特征在于：所述圆柱滑块(11)的表面与杠杆(8)的另一端滑动连接。5.根据权利要求1所述的一种纺织机用的组合式纺织筒，其特征在于：所述圆柱滑块(11)的表面开设有与定位销(15)相适配的孔。6.根据权利要求1所述的一种纺织机用的组合式纺织筒，其特征在于：所述拨杆(16)远
