【CN209871845U】一种纺织布收卷装置【专利】

专利名称：一种实用的纺织布料快速收卷的卷布装置专利类型：发明专利
发明人：张福芳,张鑫祥
申请号：CN201710509452.6
申请日：20170628
公开号：CN107662834A
公开日：
20180206
专利内容由知识产权出版社提供
摘要：本发明公开了一种实用的纺织布料快速收卷的卷布装置，包括机座以及设置在机座顶部上方且左右相对设置的导压辊，机座内设有第一导滑槽，第一导滑槽内滑动配合连接滑动底托，第一导滑槽内底壁中间位置设有升降滑槽，升降滑槽前后两侧内壁对称设有第二导滑槽，升降滑槽内设有升降滑块；本发明结构简单，能实现自动控制滑动底托的左右移动，实现对左右两侧支架组件切换收卷布匹以及拆装更换卷布筒工作，提高安装和拆卸的便捷性且不影响收卷布的进程。

申请人：宁波市鄞州明联物联科技有限公司
地址：315041 浙江省宁波市鄞州区彩虹南路11号(6-4)
国籍：CN
代理机构：杭州知瑞知识产权代理有限公司
代理人：张剑英
更多信息请下载全文后查看。

专利名称：一种布匹收卷装置专利类型：实用新型专利
发明人：田志鹏
申请号：CN201920996124.8申请日：20190628
公开号：CN210418545U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型提供一种布匹收卷装置，涉及纺织机械技术领域。

该布匹收卷装置，包括操作台，所述操作台顶部固定连接有支撑柱，所述支撑柱的顶部固定连接有支撑板，每个所述支撑板顶部均开设有两个相对称的滑槽，每个所述滑槽内侧壁均固定连接有滑杆，每个所述滑杆外表面均滑动连接有滑块，每个所述滑块顶部均活动连接有连接杆，每个所述滑杆的外表面均套接有弹簧，弹簧一端与滑块的一侧面活动连接，所述支撑板顶部固定连接有固定块。

该布匹收卷装置，通过设置活动板和辊筒，当收卷布匹收卷厚度增加时，活动板上升，当活动板与传感器相接触时，使旋转电机停止转动，从而停止收卷，有效的控制收卷布匹的厚度和收卷布料的总长度。

申请人：泉州飘香十里农业发展有限公司
地址：362000 福建省泉州市惠安县螺阳镇霞苑路464号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种纺织生产用便于移动的布料收卷装置专利类型：发明专利
发明人：刘四凤
申请号：CN201811386994.X
申请日：20181120
公开号：CN109279400A
公开日：
20190129
专利内容由知识产权出版社提供
摘要：本发明公开了一种纺织生产用便于移动的布料收卷装置，包括转动杆，所述转动杆的外侧固定有转动辊与挡板，所述转动杆的两端均设有支撑板，所述支撑板的顶部开设有第一通口，所述第一通口的内部固定有轴承套，所述转动杆的两端均贯穿于轴承套的内部，所述支撑板的底部固定有铰座，所述的铰座的内部铰接有活动杆，所述活动杆的底端活动连接有移动轮，所述移动轮的底面固定有橡胶板，所述支撑板的侧面固定有限位板，所述限位板的侧面下端与活动杆相接触，所述支撑板远离限位板的一侧固定有固定块。

本发明通过控制移动轮与地面之间的位置关系，使得该设备在需要移动时便于移动，当设备不需要移动时更加稳定。

申请人：刘四凤
地址：314000 浙江省嘉兴市秀洲区油车港镇池湾村南浜40号
国籍：CN
代理机构：杭州知管通专利代理事务所(普通合伙)
代理人：黄华
更多信息请下载全文后查看。

专利名称：一种纺织布料收卷装置专利类型：实用新型专利
发明人：不公告发明人
申请号：CN202020288299.6
申请日：20200310
公开号：CN212101257U
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纺织布料收卷装置，属于纺织布料收卷装置技术领域，包括工作台、基座和收卷辊，所述工作台的底端焊接有基座，且工作台的中部一侧转动连接有收卷辊，所述收卷辊一侧工作台的外壁处焊接有收卷架，且收卷架背离工作台的底端一侧向下垂直有支杆A，且支杆A 的底端转动连接有定辊A，所述支杆A背离工作台一侧的收卷架下端垂直有支杆B，且支杆B的下端开设有T形槽，所述T形槽内嵌入有T形柱，通过在收卷辊下方的工作台外侧焊接有底盘，而底盘上方安放有收集箱，当收卷辊表面的布料下落纤维和绒毛时落入到收集箱内，减少地面的纤维和绒毛等易飞起物，解决了现有纺织布料收卷时容易出现纤维绒毛飞起物的问题。

申请人：盛谷(苏州)环保材料有限公司
地址：215228 江苏省苏州市吴江区盛泽镇荷花村
国籍：CN
代理机构：上海宏京知识产权代理事务所(普通合伙)
代理人：邓文武
更多信息请下载全文后查看。

专利名称：一种纺织用棉布收卷装置专利类型：发明专利
发明人：周明友
申请号：CN201810055720.6
申请日：20180119
公开号：CN110054002A
公开日：
20190726
专利内容由知识产权出版社提供
摘要：一种纺织用棉布收卷装置，包括移动底座、收卷转轴和驱动电机，所述移动底座上表面两端分别设有第一支撑架和第二支撑架，且第一支撑架和第二支撑架的顶部高度设置为相同高度，所述第一支撑架和第二支撑架顶部中间分别设有第一转轴安装座和第二转轴安装座，所述移动底座底部设有四个固定支脚和四个升降滚轮支脚，且四个固定支脚和四个升降滚轮支脚都均匀设置在移动底座底部。

本发明结构设计合理，将传统无法移动的棉布收卷装置改进为可移动可固定的棉布收卷装置，使得本装置可以错开时间与多条不同的生产线并用，不仅大大增加了本装置的适用范围，而且大大降低了生产商的投资成本，同时便于本装置安装和拆卸过程中的移动。

申请人：枝江市劳士德纺织有限公司
地址：443200 湖北省宜昌市枝江市董市镇白马路33号
国籍：CN
更多信息请下载全文后查看。

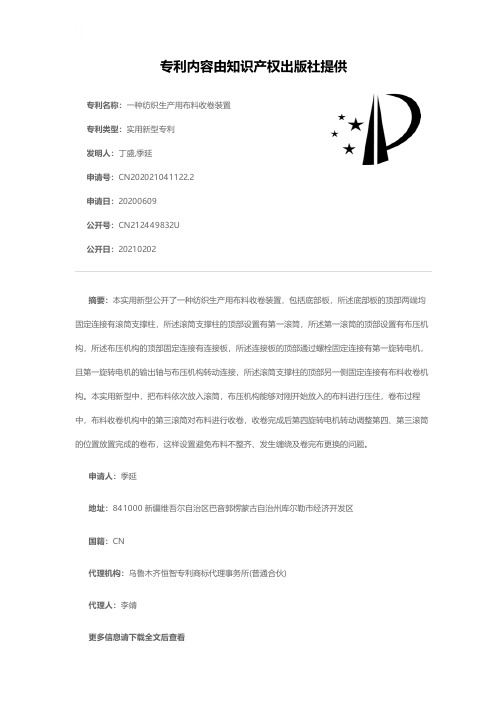

专利名称：一种纺织生产用布料收卷装置专利类型：实用新型专利
发明人：丁盛,季延
申请号：CN202021041122.2
申请日：20200609
公开号：CN212449832U
公开日：
20210202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纺织生产用布料收卷装置，包括底部板，所述底部板的顶部两端均固定连接有滚筒支撑柱，所述滚筒支撑柱的顶部设置有第一滚筒，所述第一滚筒的顶部设置有布压机构，所述布压机构的顶部固定连接有连接板，所述连接板的顶部通过螺栓固定连接有第一旋转电机，且第一旋转电机的输出轴与布压机构转动连接，所述滚筒支撑柱的顶部另一侧固定连接有布料收卷机构。

本实用新型中，把布料依次放入滚筒，布压机构能够对刚开始放入的布料进行压住，卷布过程中，布料收卷机构中的第三滚筒对布料进行收卷，收卷完成后第四旋转电机转动调整第四、第三滚筒的位置放置完成的卷布，这样设置避免布料不整齐、发生缠绕及卷完布更换的问题。

申请人：季延
地址：841000 新疆维吾尔自治区巴音郭楞蒙古自治州库尔勒市经济开发区
国籍：CN
代理机构：乌鲁木齐恒智专利商标代理事务所(普通合伙)
代理人：李靖
更多信息请下载全文后查看。

专利名称：一种布料收卷装置专利类型：发明专利
发明人：何小平
申请号：CN201610145948.5申请日：20160308
公开号：CN105621130A
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本发明公开了一种布料收卷装置，包括机身，机身上安装有主支撑架，主支撑架顶部安装有转动轴，转动轴上安装有收卷辊，收卷辊包括辊体、固定套和伸缩杆，主支撑架上还设有侧支撑架，侧支撑架顶部安装有轴杆，轴杆上设有压辊，轴杆两端安装在垫块上，侧支撑架内部设有拉簧槽，拉簧槽内设有拉簧，拉簧上端与垫块连接；机身的一侧固定设有支架，支架上安装有停机装置，停机装置包括夹取部、阻力部和动力部，机身的底部设有减震垫。

本发明使卷曲的布料保证平整，满足使用需求，使用效果良好，且具有伸缩调节的功能，能根据不同的加工品，调节不同的卷取宽度，通用性强，使用方便，自动调节，避免了记米不准，布匹松散等情况的出现。

申请人：何小平
地址：311800 浙江省诸暨市安华镇霞丽村22号
国籍：CN
更多信息请下载全文后查看。
